Kodune töö VI - Siduri valik (2)

Q: Mis on pakutud sidurite omadusteks eelisteks ja puudusteks?

Vastus leiad õppematerjalist: Kodune töö VI - Siduri valik

Tallinna Tehnikaülikool - Masinaehitus - Masinaelemendid i

5 VÄGA HEA

Esitatud küsimused

Mis on pakutud sidurite omadusteks eelisteks ja puudusteks?

MHE0042 MASINAELEMENDID I
Kodutöö nr. 6
Variant nr.
A - 9
B - 0
Töö nimetus: Siduri valik
Üliõpilane (matrikli nr ja nimi)
Rühm:
MAHB32
Juhendaja :

Sivitski
Töö esitatud:
Töö parandada:
Arvestatud:
Ülesande püstitus
Valida sidurid kahe masina võllide ühendamiseks ja pöördemomendi ülekandmiseks ning vajaduse korral arvutada liistliide. Pakkuda odavam lahendus lihtsama lahenduse jaoks (jäiksidur) ja kallim suurema nõudlusega lahendus (kas hammas või nukksidur ). Teha valitud sidurite (ristlõigete) joonised.
Mv = 1500 Nm
Koormus = Väga raske
(Summutab lööke, suur nurklõtk)
ReH = 370MPa (teras C45)
Analüüsida, millised masinad võiksid olla ühendatud mootoriga (vastavalt koormuse liigile ja töörežiimile).
Mis on pakutud sidurite omadusteks, eelisteks ja puudusteks?
Lahendus
Odavam lahendus (jäiksidur)

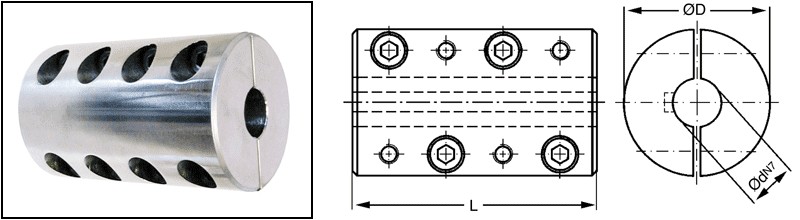

Muhvsidur
Jäigaks siduriks valiti sidur SKA80 ondrives.com leheküljelt, arvestades rasket koormust ja suurt pöördemomenti.
Marv = Mv x Krež SKA80
d N7 = 80 mm
T (Nm) = 4535 Nm
D = 160 mm
L = 280 mm
Polte = 10xM12
Marv = 1500 x 2,5 = 3750 Nm
T = 4535 Nm
Marv tugevustingimus on tagatud
Vastus: Odavamaks lahenduseks sobib sidur SKA80
Kallim lahendus

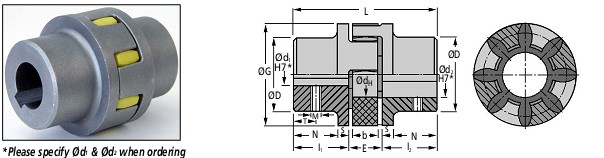

Nukksidur
Valiti Rotex kataloogist sidur RTE-GG-90, vaheelemendiks RTE-90-YELL.
Sidurit valides jälgiti seadust
Marv = 3750 Nm
Mnom = 4800 Nm
Arvutan liistliite antud sidurile
Võtame võlli läbimööduks 90 mm, saame liistu, mille w = 25 mm ja h = 14 mm. Kuna lv = 100 mm, siis saame liistu pikkuseks tabelist l1 = 90 mm.
Võllile mõjuv pöördemoment M = 3750 Nm
Läbimööt d1 = 90 mm
Ühenduspikkus lv = 100 mm
Võllide materjal on teras C45 (σТ = ReH = 370 MPa)
Liistliide rahuldab tugevustingimused.
Vastus: Kasutada saab sidurit RTE-GG-90, vaheelemendiks RTE-90-YELL, koos liistuga 25x14x90 mm
Nukksiduri eelised:

Suur ülekantav moment
Elastne vaheelement tagab jäikuse, kuid samas summutab ajamis vibratsioone ja lööke
Võllid jäävad ühendatuks ka vaheelemendi purunemisel
Vaheelemendi pikk tööiga (kasutatav mõlematpidi – kui ühelt poolt ära kulub, saab kasutada teistpidi sama kaua)
Vaheelement on odav ja hõlpsasti vahetatav

Nukksiduri puudused:

Ajami laagerdusele lisanduvad koormused, mis on võrdelised telgede hälvetega
Vaheelemendi elastsus tekitab ajamis nurklõtku
Siduri suured mõõtmed võrreldes lubatud hälvete väikeste väärtustega

Muhvsiduri eelised:

Jäik
Suur ülekantav moment tänu suurele tootevalikule

Muhvsiduri puudused:

Vajab suurt täpsust seadmete vahelisel joondusel (ühendatavad teljed peavad olema sama joone peal)
Suure massiga

Ühendatavad seadmed (antud sidurite ja koormusastmega):

Lõikeseadmed
Purustid
Raskeseadmed
