Masinaelemendid I - Kodutöö VI - Siduri valik (4)

MHE0041 MASINAELEMENDID l TTÜ MEHHATROONIKAINSTITUUT
4 EAP - 1-0-2- H MASINAELEMENTIDE JA PEENMEHAANIKA ÕPPETOOL
__________________________________________________________________________________
MHE0042 MASINAELEMENDID I
Kodutöö nr. 6
Variant nr.
A - 2
B - 0
Töö nimetus: Siduri valik
Üliõpilane (matrikli nr ja nimi)
Rühm:
Juhendaja :
Alina Sivitski
Töö esitatud:
Töö parandada:
Arvestatud:

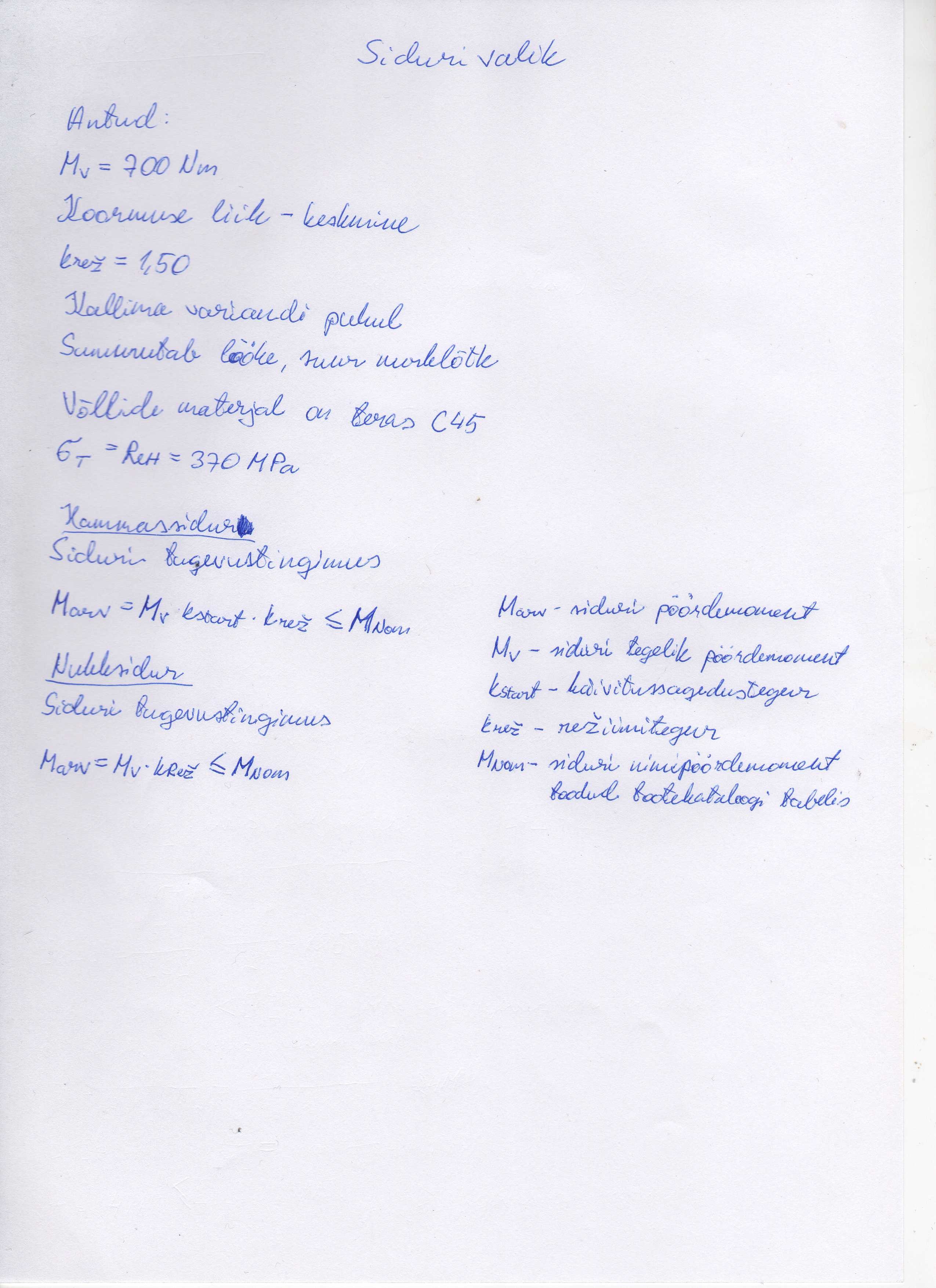

KODUTÖÖ NR. 6

Siduri valik
Valida sidurid kahe masina võllide ühendamiseks ja pöördemomendi ülekandmiseks ning vajaduse korral arvutada liistliide. Pakkuda odavam lahendus lihtsama lahenduse jaoks (jäiksidur) ja kallim suurema nõudlusega lahendus (kas hammas või nukksidur). Teha valitud sidurite (ristlõigete) joonised mõõtkavas. n = 0 kuni 1000 p/min.
Koormused, liite nimimõõde (võlli ja rummu läbimõõt), koormuse liigid ning siduri nõutud eripära valitakse vastavalt õppekoodi viimasele numbrile (А) ja eelviimasele (B):
A
0
1
2
3
4
5
6
7
8
9
Mv, Nm
900
800
700
600
500
700
900
1300
1000
1500

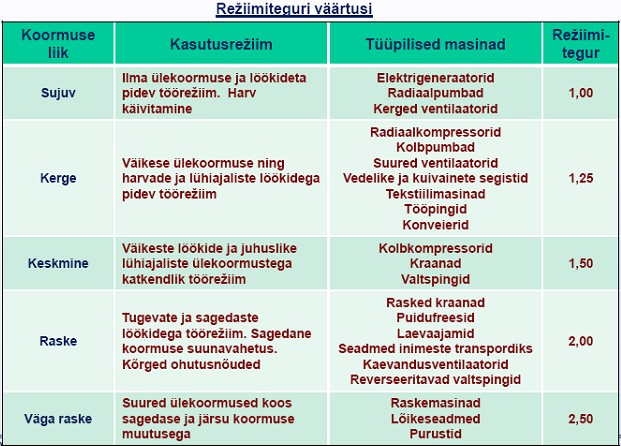

Koormuse liik
k rež vali-miseks
Sujuv
Kerge
Kesk-mine
Raske
Väga raske
Sujuv
Kerge
Kesk-
mine
Raske
Väga raske
B
0
1
2
3
4
5
6
7
8
9
Kallim variant
Siduri nõutud eripära
Summu-tab lööke, suur
nurklõtk
Suur nurk-
lõtk, suur
üle- kantav moment
Summu-tab lööke, suur
nurklõtk
Suur nurk-
lõtk,
suur
üle-kantav moment
Summu-tab
lööke, suur
nurklõtk
Suur nurk-
lõtk,
suur
üle-kantav moment
Summu-tab lööke, suur
nurklõtk
Suur nurklõtk, suur
üle-kantav moment
Summu-tab lööke, suur
nurklõtk
Suur nurklõtk, suur
ülekantav moment
Võllide materjal on teras C45 (σТ = ReH = 370 MPa).
Analüüsida, millised masinad võiksid olla ühendatud mootoriga (vastavalt koormuse liigile ja töörežiimile).
Mis on pakutud sidurite omadusteks, eelisteks ja puudusteks?
Selline sidur sobib kolbkompressorite, kraanade ja valtspinkide mootorite siduriteks .

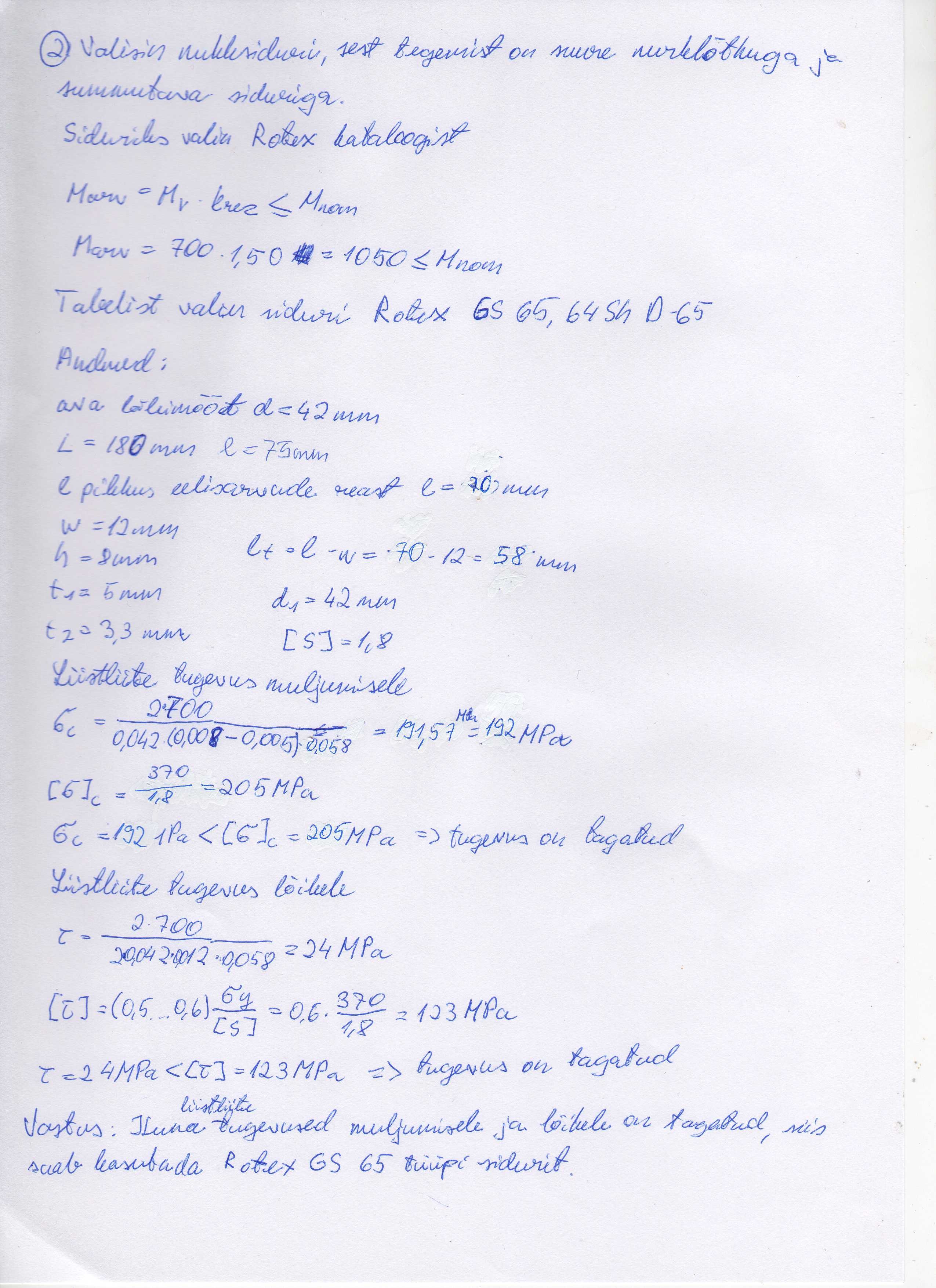

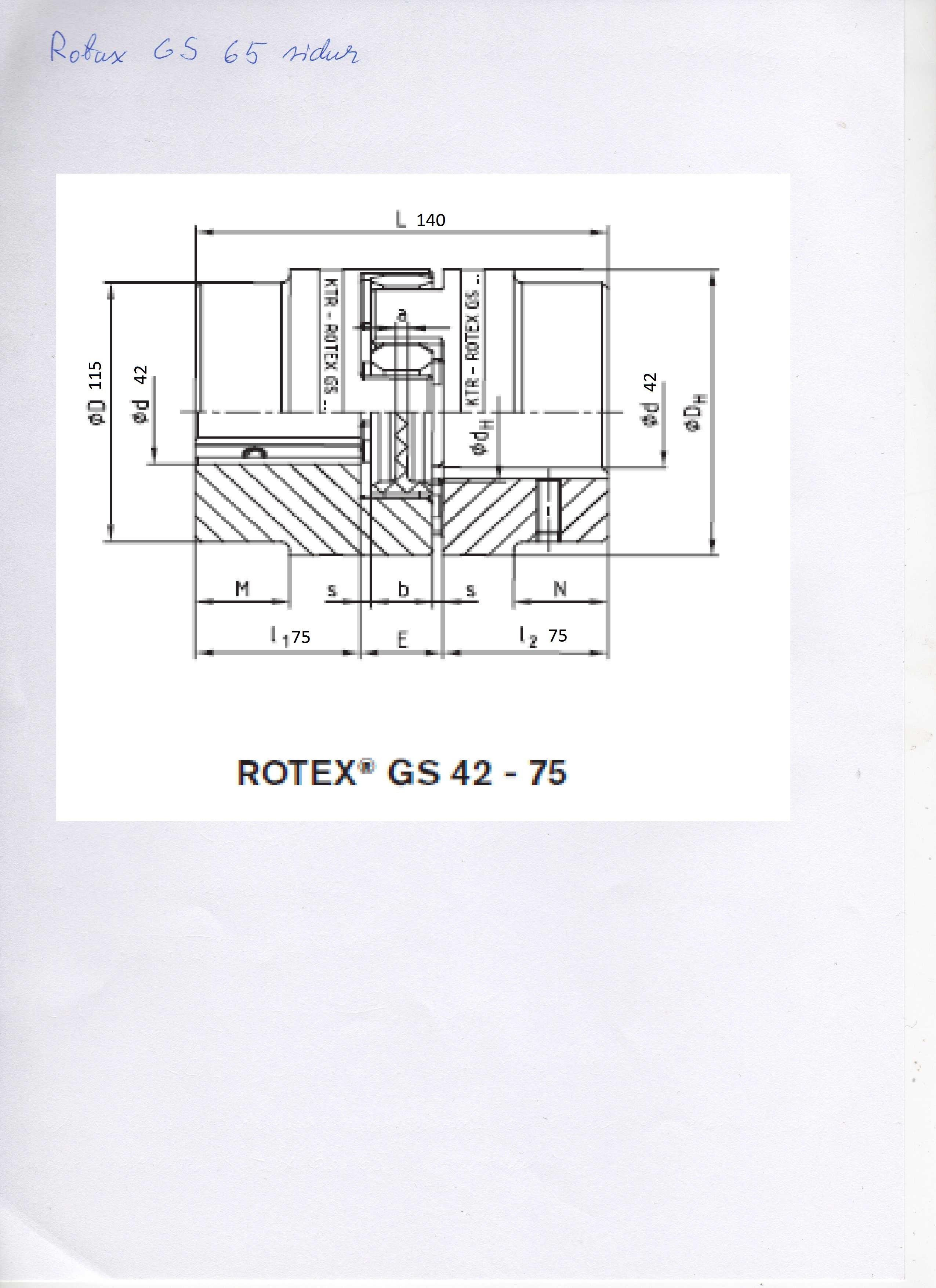

NUKKSIDURITE:
Eelised
Puudused
1. Suur ülekantav moment;
2. Elastne vaheelement tagab vajaliku väändejäikuse:
• summutab ajamis lööke ja vibratsioone;
3. Võllid jäävad ühendatuks ka vaheelemendi purunemisel;
4. Vaheelemendi pikk tööiga:
• ühersuunalise pöörlemisega ajamis kulub vaheelement vaid• ühersuunalise pöörlemisega ajamis kulub vaheelement vaid ühelt poolt ning hiljem saab sama vahelementi kasutada
pööratud asendis veel teist nii kaua;
5. Vaheelement on odav ning hõlpsasti vahetatav
1. Ajami laagesdustele lisanduvad koormused, mis
on võrdelised telgede hälvetega;
2. Vaheelemendi elastsus tekitab ajamis nurklõtku – ei sobi kasutamiseks täpsetes ajamites:
• saadaval on ka lõtkuvabu nukksidureid;
3. Siduri suured mõõtmed võrreldes lubatud hälvete väikeste väärtustega.

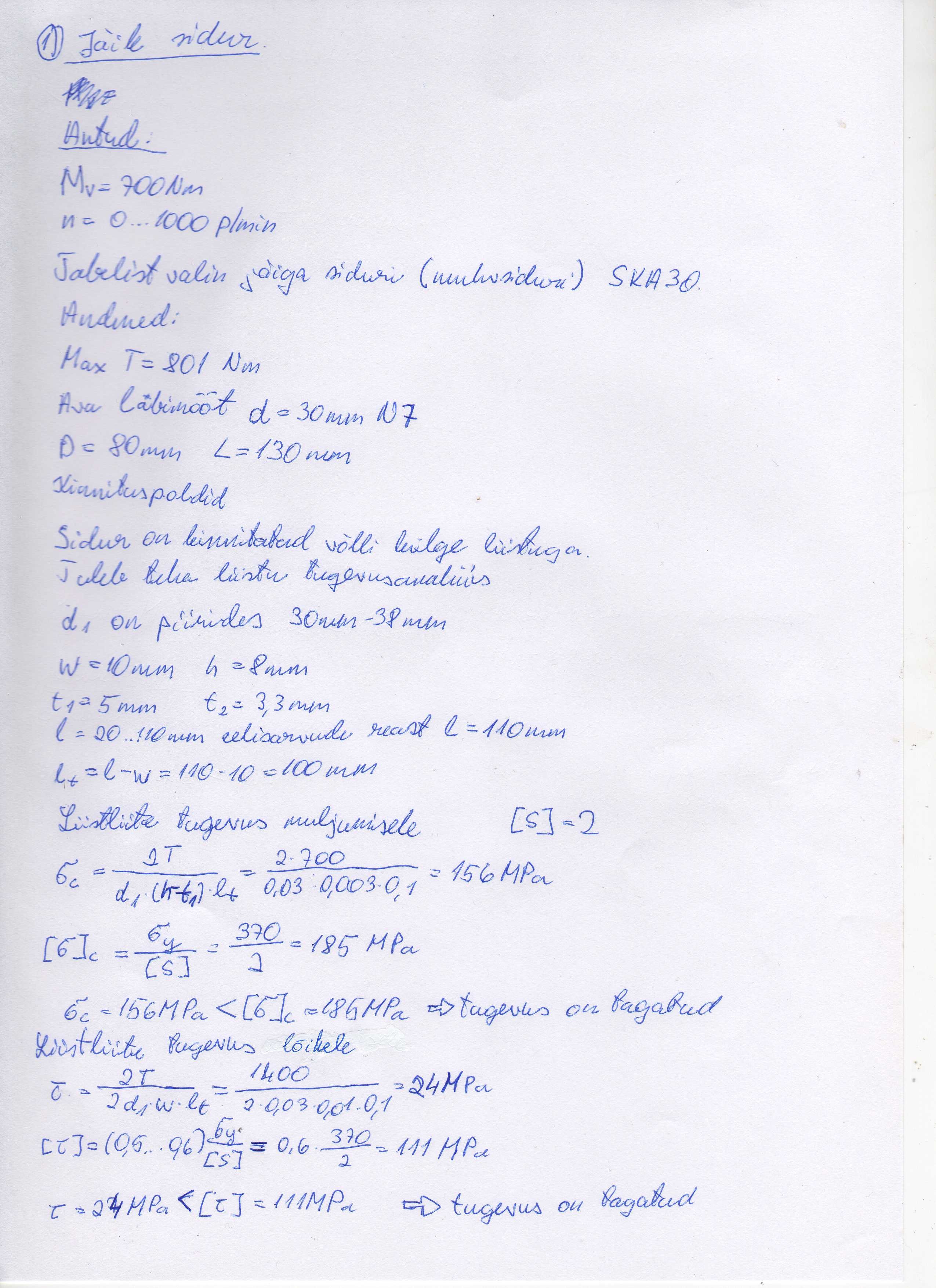

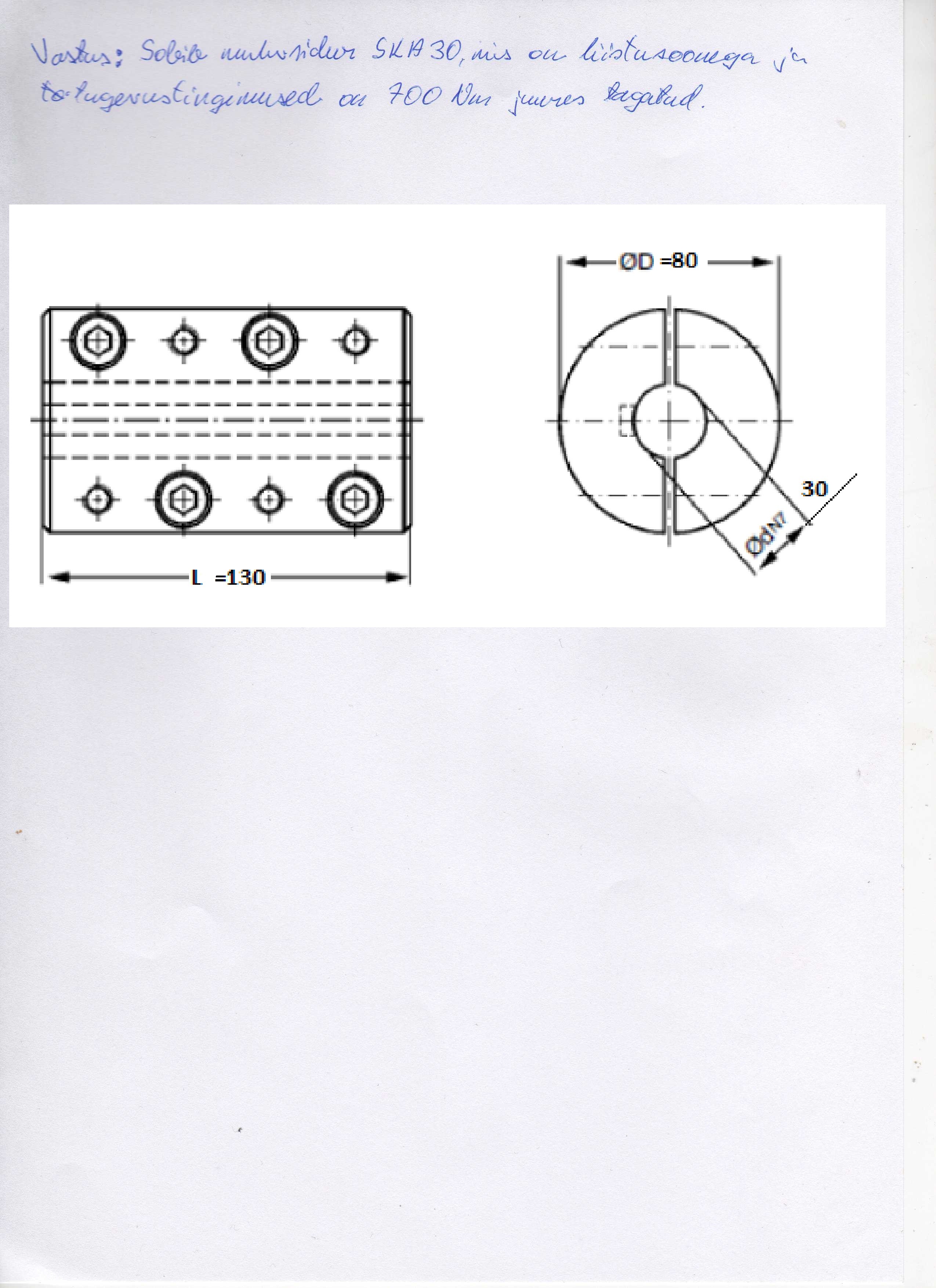

MUHVSIDURITE:
Eelised
Puudused
1. Lihtsus ja odavus;
2. Võllide ühendus on jäik – kasutatakse täpsetes ajamites:
• mõlema ühendatud võlli pöörednurk ja
pöördemoment on igal ajahetkel täpselt sama;
• sidur ei tekita ajamis nurklõtku;
3. Võimaldab ajamis suuremaid pöörlemissagedusi;
4. Ülekantava moment on piiratud vaid liidete tugevusega .
1. Kannavad ajamis edasi ka telgjõudusid ja paindemomente – selle ähendamiseks:
• laagrid tuleks paigaldada jäiga siduri
lähedale;
• ühendatavad võllid tuleb joondada ja
paigaldada suure täpsusega.
