Lühisrootoriga asünkroonmootor (0)

Üliõpilane
KAKB-61
Töö
tehtud
Matrikli nr
Aruanne on
esitatud
Juhendaja Viktor Bolgov
Elektrotehnika
Töö nr 4
Elektriseadmed
Variant A. Lühisrootoriga asünkroonmootor

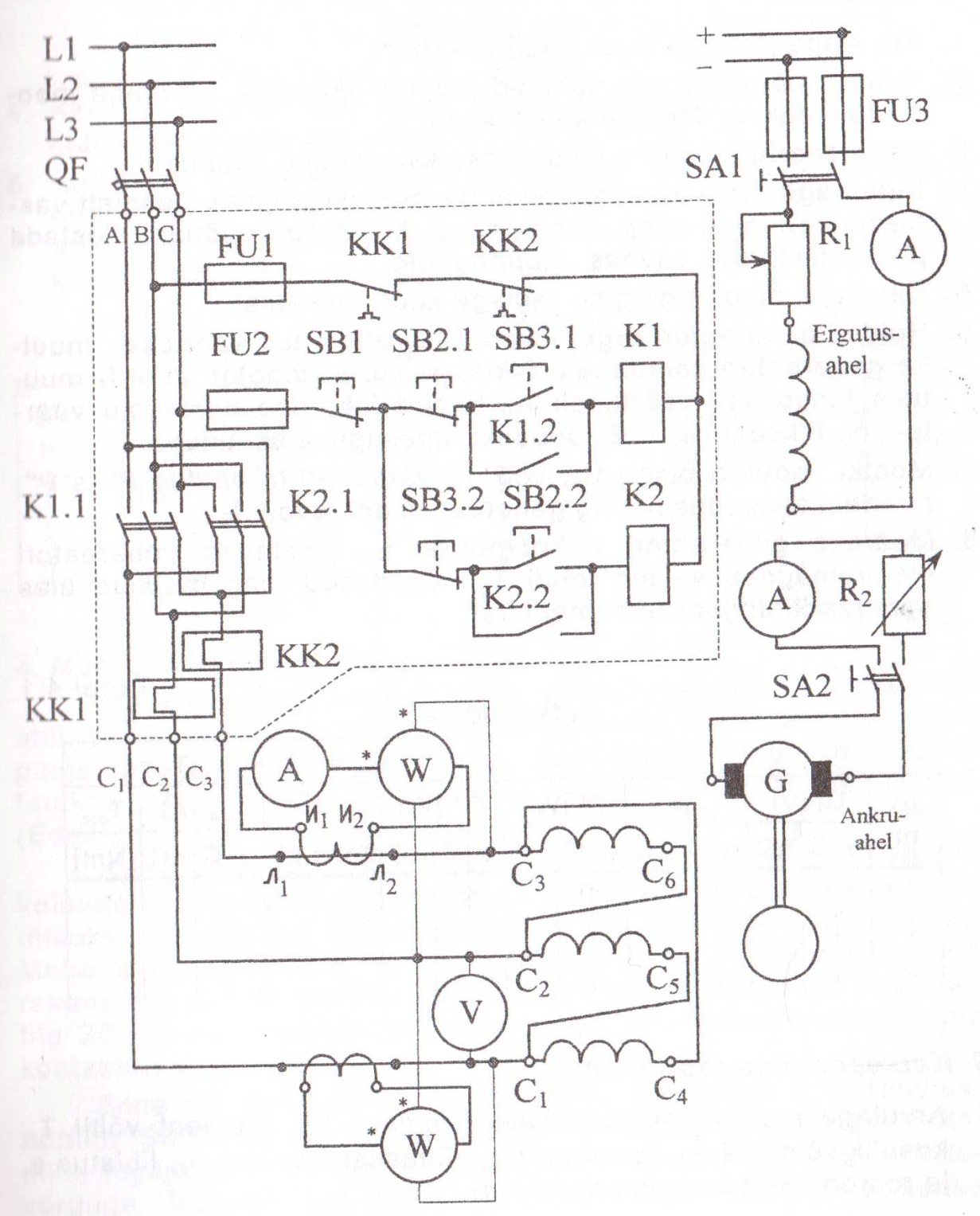

Katseobjektid
Kasutatud seadised
Katseandmed
Arvutustulemused .
Tabel 2. Arvutustulemused
Jrk. nr
P1, W
T, Nm
P2, W
η
Cos ϕ1
s
f 2 , Hz
1
1880
9,55
1423
0,756915
0,803799
0,051333
2,566667
2
1680
8,4
1260,44
0,750262
0,785053
0,044667
2,233333
3
1480
7,5
1132,461
0,765176
0,757114
0,038667
1,933333
4
1260
6,35
965,466
0,766243
0,709276
0,032
1,6
5
1040
5
765,445
0,736005
0,645223
0,025333
1,266667
6
850
4
616,5445
0,725346
0,533421
0,018667
0,933333
7
770
3,65
564,1257
0,732631
0,529238
0,016
0,8
8
660
2,95
457,1728
0,692686
0,469275
0,013333
0,666667
9
280
0,8
125,3194
0,447569
0,217282
0,002667
0,133333
Tarbitav võimsus:P1=P*1000
1.P1=1,88*1000=1880W
2.P1=1,68*1000=1680W
3.P1=1,48*1000=1480W
4.P1=1,26*1000=1260W
5.P1=1,04*1000=1040W
6.P1=0,85*1000=850W
7.P1=0,77*1000=770W
8.P1=0,66*1000=660W
Moment võllil: T=Tem+T0, kus T0=0,8Nm

T=8,75+0,8=9,55 Nm

T=7,6+0,8=8,4 Nm

T=6,7+0,8=7,5 Nm

T=5,55+0,8=6,35 Nm

T=4,2+0,8=5 Nm

T=3,2+0,8=4 Nm

T=2,85+0,8=3,65 Nm

T=2,15+0,8=2,95 Nm

T=0+0,8=0,8 Nm
Kasulik võimsus: P2=

P2==1423 W

P2==1260,44 W

P2==1132,46 W

P2==965,47 W

P2==765,45 W

P2==616,54 W

P2==564,13 W

P2==457,17 W

P2==125,32 W
Kasutegur: η =

η== 0,757

η== 0,750

η== 0,765

η== 0,766

η== 0,736

η== 0,725

η== 0,733

η== 0,693

η== 0,448
Võimsustegur : =

=

=

=

=

=

=

=

=

=
Libistus : s=, kus n0= 1500 p/min

s== 0,051

s==0,045

s== 0,039

s==0,032

s== 0,025

s== 0,019

s== 0,016

s== 0,013

s== 0,003
Rootorimähise voolu sagedus: f2= f1*s

f2= 50*0,051= 2,567

f2=50*0,045= 2,233

f2= 50*0,039= 1,933

f2= 50*0,032= 1,600

f2= 50*0,025= 1,267

f2= 50*0,019= 0,933

f2=50*0,016= 0,800

f2= 50*0,013= 0,667

f2= 50*0,003= 0,133
Tabel 3. Arvutustulemused. Karakteristik.
Jrk.nr
s
T, Nm
n, p/min
1
0
0
0
2
0,066667
7,491082
1402 ,334
3
0,07
7,5
1400 ,667
4
0,2
4,67706
2246,069
5
0,4
2,546998
4124,463
6
0,6
1,7265
6084,563
7
0,8
1,302528
8065,089
8
0,9
1,159651
9058,756
9
1
1,04488
10053,79
Un=220/380 V I1n=4,7/2,7 A P2n=1,1 kW nn= 1400 p/minϕn=0,79ηn=74% n0=1500 p/min
===0,06667
=== 7,5 Nm
Tmax=2Tn=2*7,5=15Nm
Tn= => Tn( +)-Tmax=0
=0
TnSv2-TmaxSnSv+Sn2Tn=0
7,5x2-2*7,5*0,067*x+0,0672*7,5= 0
7,5x2-1,005x+0,0336675
X1=X2==0,07
Sv=
Mootori mehaaniline karakteristik:
T=

T== 0 Nm

T== 7,493 Nm

T== 7,5 Nm

T== 4,677 Nm

T== 2,547 Nm

T== 1,727 Nm

T== 1,302 Nm

T== 1,16 Nm

T== 1,045 Nm
n =

n ==0

n= =1402 p/min

n==1401 p/min

n==2246 p/min

n==4124 p/min

n==6083 p/min

n==8062 p/min

n==9059 p/min

n==10053 p/min
Graafikud
Graafik 1. f(P2)=
Graafik 2. f(P2)=
Graafik 3. f(P2)=
Graafik 4. f(P2)=s
Graafik 5. Katseline mehaaniline karakteristik
Graafik 6. Kloss ja katseline mehaaniline karakteristik(s=f(t)).
-+
Graafik 7. Klossi ja katseline mehaaniline karakteristik (f(T)=n)
