Vahelduvvoolu-asünkroonmootor (0)

Tallinna Tehnikaülikool
Elektrotehnika instituut
Laboratoorne töö
Vahelduvvoolu-asünkroonmootor
Tallinn
2014
Algandmed
T0
0,8
Nm
IGE
0,4
A
ηn
0,74
n1
1500
p/min
P2n
1100
W
nn
1400
p/min
cosϕn
0,79
I1n
4,7/2,7
A
Un
220/380
V
2,4
cosϕn
0,9
Katseandmed
Nr
I1,A
U1,V
P1,W
n,
p/min
IGA,A
Tem,
Nm

αc
c
αc
αc

c
αc

1
1,97
100
4
400
390
1496
0
0,025
0
0
2
2,16
100
4
400
670
1482
22
0,025
0,55
1,0615
3
2,35
100
4
400
897
1472
40
0,025
1
1,93
4
2,51
100
4
400
1100
1466
55
0,05
2,75
5,3075
5
2,58
100
4
400
1110
1464
65
0,05
3,25
6,2725
6
2,62
100
4
400
1140
1462
73
0,05
3,65
7,0445
7
2,63
100
4
400
1150
1462
84
0,05
4,2
8,106
8
2,61
100
4
400
1160
1462
91
0,05
4,55
8,7815
Arvutused
*Arvutused on tehtud teise katsepunktile
1.Elektromagnetiline moment:
Tem=1,93*IGA
Tem=1,93*0,55=1,0615 Nm
2.Mootori moment T:
Ts=Tem+T0
T=Ts (n= const )
T=Tem+ T0=1,0615+0,8=1,8615 Nm
3.Kasulik võimsus P2:
P2=1,8615*1482/9,55=288,87 W
4.Kasutegur:
η=P2/P1
η=288,87/670=0,43
5.Võimsustegur:
Cosϕ=P1/(U1*I1)
Cosϕ=670/1,97/400/=0,448
6. Libistus s:
s=(n1-n)/n1=(1500-1482)/1500=0,012
7.Rootorimähise voolu sagedus f2:
f2=s*50 Hz
f2=0,012*50=0,6 Hz
Arvutustulemused :
Nr
P1
T
P2
cosϕ
s
f2
W
Nm
W
Hz
1
390
0,8
125,3194
0,321331722
0,285744
0,002667
0,133333
2
670
1,8615
288,8736
0,431154646
0,447714
0,012
0,6
3
897
2,73
420,7916
0,469109948
0,55094
0,018667
0,933333
4
1100
6,1075
937,5492
0,852317468
0,632555
0,022667
1,133333
5
1110
7,0725
1084,203
0,976759587
0,620987
0,024
1,2
6
1140
7,8445
1200,907
1,053426931
0,628034
0,025333
1,266667
7
1150
8,906
1363,411
1,185574505
0,631134
0,025333
1,266667
8
1160
9,5815
1466,822
1,264501986
0,6415
0,025333
1,266667
Mehaanilised karaktiristikud:
s=0, sn, sv, 0,2, 0,4, 0,6, 0,8 ja 1,0
Tn=P2n*9,55/ nn
Tn=1,1*9,55/1,4=7,504 Nm
Tmax=λ*Tn=2,4*7,504=18,009 Nm
sn=(n1-nn)/n1=(1500-1400)/1500=0,06667
vääratuslibistus sv:
Tn=(2∗Tmax)/( sn / sv + sv / sn)
sv1=0,305 sv2=0,0146
kuna sv peab olema suurem kui sn siis võtame sv=0,305
T=(2∗T𝑚𝑎𝑥)/(s/s𝑣+ s𝑣 /s)
*Arvutame T sn-ile:
T=(2*18,009)/((0,06667/0,305)+(0,305/0,06667))
T=7,503 Nm
n2=n1(1-s)
n2=1400*(1-0,06667)=1400 p/min
Arvutustulemused:
Nr
s
T
n2

Nm
p/min
1
0
0
1500
2
0,066667
7,503571
1400
3
0,2
16,50633
1200
4
0,305449
18,00857
1041,826
5
0,4
17,37299
900
6
0,6
14,56179
600
7
0,8
12,0021
300
8
1
10,06259
0

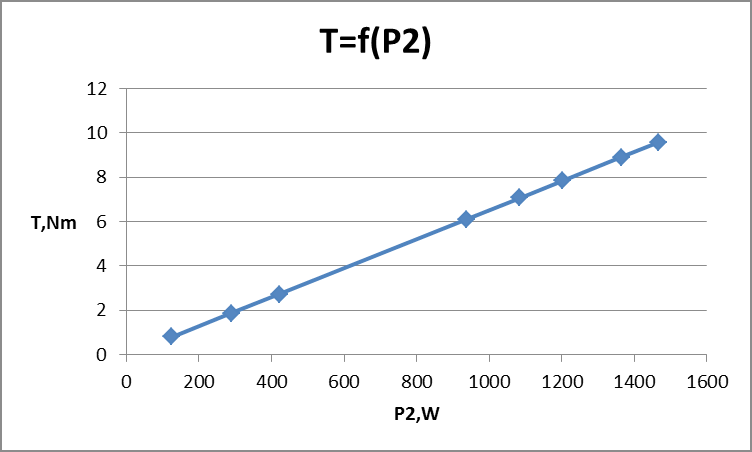

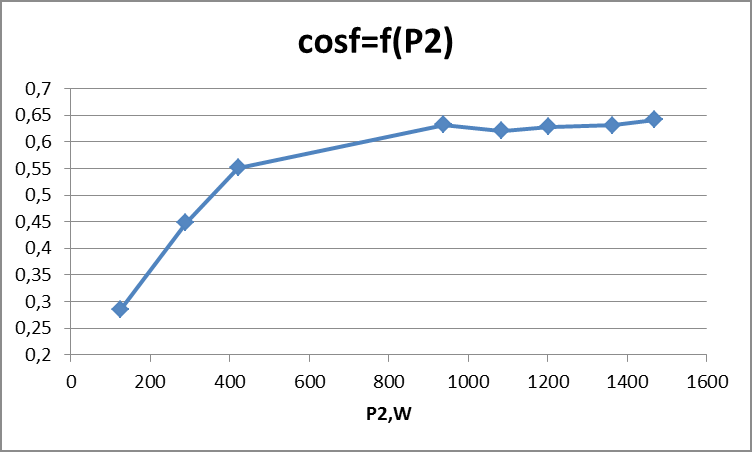

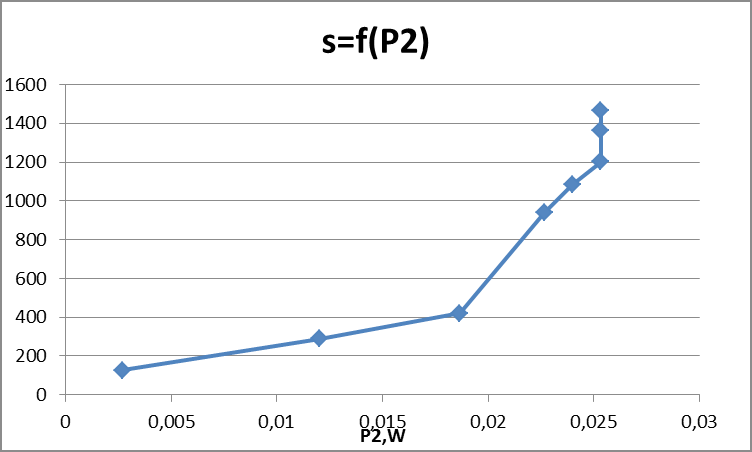

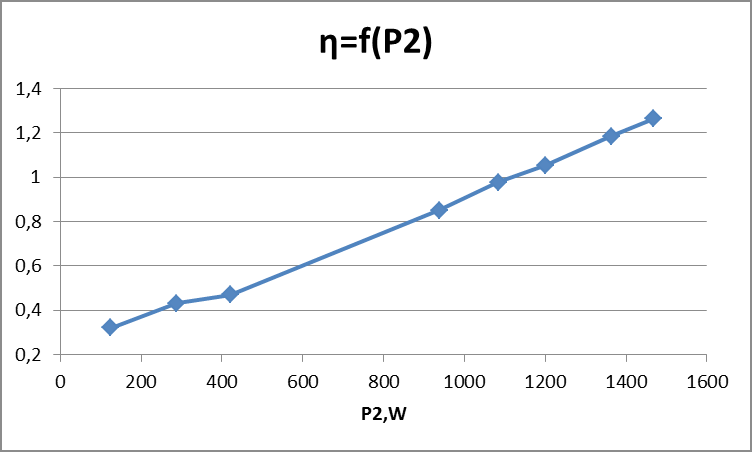

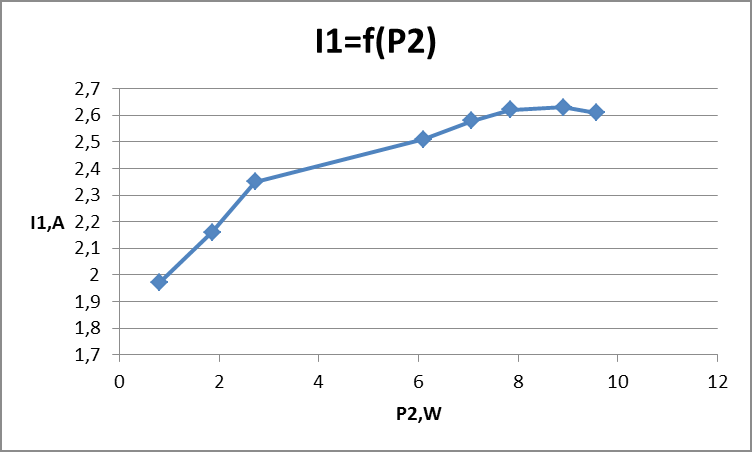

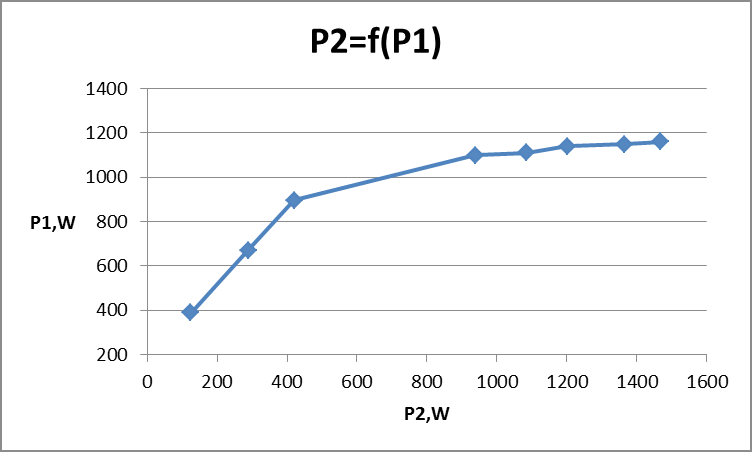

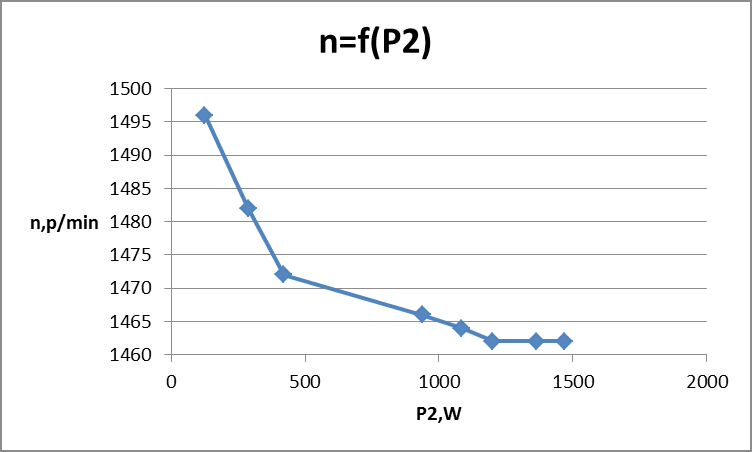

Graafikud:

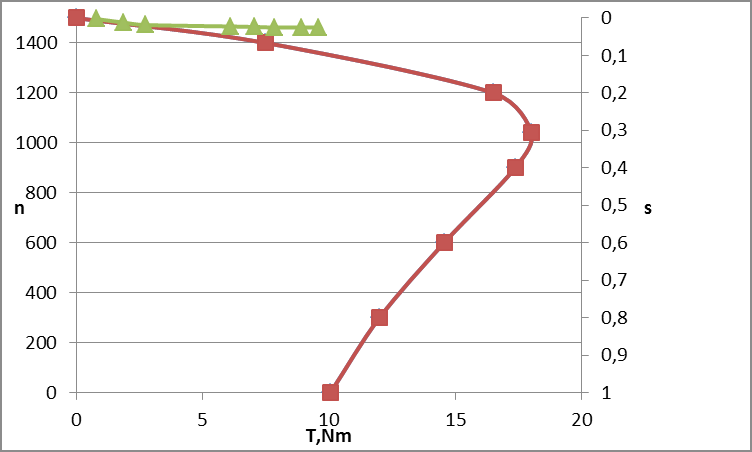

Mehaaniline karakteristik
