Lintkonveier (0)

ê⁄—Ó¥ - 110243_Tõstemasinad_Lintkonveier_Saarniit.xmcd



Sander Saarniit
110243  Lintkonveieri arvutus ALGANDMED  ton 1000kg := Q 280 ton hr := lintkonveieri tootlikkus basalt transporditav materjal H 8m := tõustekõrgus α 12deg := kaldenurk künakujuline lindi kuju köetav töökeskkond vähene abrasiivtolm keskkonnas γ 1.600 ton m 3 := basaldi erikaal (1, lk 24) ARVUTUS  1. Lindi laius, vahekihitide arv, paksus, pingsus Lindi liikumine kiiruseks valin v 1.6 m s := , (2, lk 198, Tabel 47) Leian kaldkonveieri tootlikkuse arvestades tõusunurga mõju φ 0.95 :=  (2, lk 200) Qk Q
φ 295 ton hr  = := Lindi laius Bl lindi laius Q 280 ton hr  =  konveieri tootlikkus v 1.6 m s = lindi kiirus γ 1.6 ton m 3  =  basaldi mahukaal Bl Qk 290 v  γ  = Bl 295 290 1.6  3.011  0.46 = :=


Valin varuga standartse lindi laiusega Bl 600mm := Transporditava materjali jooksva meetri mass q Q v 48.6 kg m = := (2, lk 211) Q 280 ton hr  =  konveieri tootlikkus v 1.6 m s = lindi kiirus Lindi veojõu leidmine ω 0.025 :=  taksitustegur, köetav ruum, vähene abrasiivtolm (2, lk 201) q0 50 kg m :=  konveieri osade orienteeruv jooksva meetri mass (2, lk 202) Lh H tan 12deg ( ) 37.637 m = := lindi horisontaalse osa pikkus H 8 m = lasti tõstekõrgus m1 1.1 :=  pikkuse tegur, konveieri konstuktiivsed tegurid (2, lk 202, Tabel 50) m2 1.06 :=  lindi murdetegur, konveieri konstuktiivsed tegurid (2, lk 202, Tabel 50) m3 1 :=  veotrumli tegur, konveieri konstuktiivsed tegurid (2, lk 202, Tabel 50) m4 1 :=  pingutustrumli tegur, konveieri konstuktiivsed tegurid (2, lk 202, Tabel 50) P g ω q q0 + ( )  Lh  q H  +    m1  m2  m3  m4  5.5 kN  = := Trumlile pealejooksva lindiharu pingsus, kui  f 0.3 :=  (hõõrdetegur, 2, lk 211),α 210deg :=  (lindi haardenurk)  Sp P e f α  e f α  1 -  8.3 kN  = := Lindi kihtide arv, kui  σT 115 10 3  N
m :=  ja varutegur   k 9.5 := iL k Sp  Bl σT  1.137 = := Valin vahekihtide arvuks iL 2 :=


Lindi pikkus  L H 2 Lh 2 + 38.478 m = := Lindi ühe tsükli aeg T 2 L v 48 s = := Lindi paksus, kui lindi ühe kihi paksus δ 2.5mm := , alumise kattekihi paksus akiht 1.5mm :=  ja ülemise kattekihi paksus ükiht 3mm :=  (2, lk 203, Tabel 51) t iL δ  akiht + ükiht + 9.5 mm  = := 2. Ringjõud trumlil, trumlite läbimõõdud, pikkused ja pöörete arvud Vedava trumli ringjõud, kui kui f 0.3 :=  (hõõrdetegur, 2, lk 211),α 210deg :=  (lindi haardenurk)  P Sp e f α  1 - e f α   5.5 kN  = := Trumli läbimõõt, kui  kr 150 :=  m (2, lk 192, Tabel 45) D kr iL  mm  300 mm  = := (2, lk 192) kr 150 = lindi tüübi ja trumli töö tegur iL 2 = lindi kihtide arv Valin standartse trumli, mille D 400mm :=  (2, lk 192) Kontroll pindsurvele, kui lubatud pindsurve qadm 1.6 10 3  3.5 10 3  .. ( ) MPa =   (2, lk 192) qs P π D  360     α  Bl  0.7 MPa  = := (2, lk 192) P 5.508 kN  =  trumli ringjõud D 400 mm  =  trumli läbimõõt α 210 deg  =  lindi haardenurk Bl 0.6m = lindi laius Sobib ette antud pindsurve tingimusega Trumli pikkus  L Bl 200mm + 800 mm  = :=


Leian trumli pöörete arvu rev 2 π rad := rpm 1 min := ntr v π D 76.4 rpm  = := (2, lk 212) 3. Käivitamiseks vajalik elektrimootori võimsus Leian vajamineva elektrimootori võimsuse, kui võimsuse varutegur Kn 1.25 := , reduktori kasutegur  ηred 0.9 := , veotrumli kasutegur ηtr 0.9 :=  (2, lk 212) N Kn P v  ηred ηtr   13.6 kW  = := Valin mootoriks ABB M2QA 180 L6A (3, lk 124), mille võimsus on Nm 15kW :=   ja pöörete arv  nm 980rpm :=   4. Ajami ülekandearv nm 980 rpm  =  mootori pöörete arv ntr 76.4 rpm  =  trumli pöörete arv i nm ntr 12.8 = := Valin reduktoriks SMR5-25/1 (4, lk 5), mille  ülekandearv ired 15 :=  ja lubatud maksimaalne võimsus  Nadm 20hp 14.9 kW  = := 5. Valida sobiv elektrimootor ja reduktor Sobivad elektrimootor ja reduktor on valitud punktides 3 ja 4.

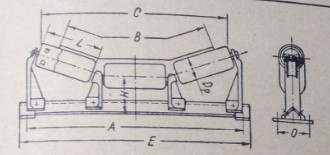

6. Lintkonveieri tegelik tootlikkus ntr nm ired 65.3 rpm  = := v ntr π  D  1.368 m s = := Q q v  239.5 ton hr  = := 7. Kanderullide läbimõõt, pikkus ja vahekaugus Tugirullide vahekauguse leian allikast 2, lk 196, Tabel 46 tvk 1.4m := Joonis 7.1 Rulltugi (2, lk 329) Rulltoe parameetrid valitud lindi laiuse Bl 0.6m =  järgi (2, lk 329) A 870mm := H 100mm := C 780mm := L 780mm := Dp 108mm := O 60mm := E 910mm :=

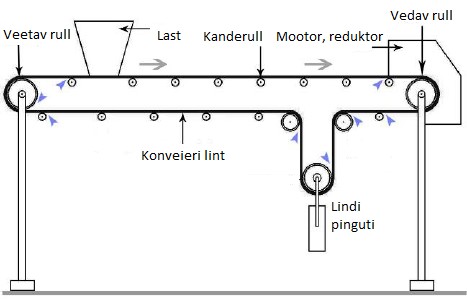

8. Lintkonveieri põhimõtteskeem Joonis 8.1 Lintkonveieri skeem (5) 9. Põhielementide spetsifikatsioon Mootor  ABB M2QA 180 L6A (3, lk 124), mille võimsus on Nm 15kW :=   ja pöörete arv nm 980rpm :=   Reduktor  SMR5-25/1 (4, lk 5), mille  ülekandearv  ired 15 :=  ja lubatud maksimaalne võimsus  Nadm 20hp 14.9 kW  = := Konveierilint  Valin varuga standartse lindi laiusega Bl 600mm := Valin vahekihtide arvuks iL 2 := Lindi paksus t 9.5 mm = Rullide mõõdud Vedava ja veetava rulli läbimõõt D 0.4 m =   Tugirullide läbimõõt Dp 0.108m = Rullide laius L 0.78 m =


Allikad 1. Fenner Dunlop Conveyor Handbook, Kättesaadav: ÕIS õppematerjalid (09.12.18)
2. Tõste- transportmasinad, V. L. Morgaršov, Valgus 1967.
3. ABB Low Voltage General Purpose Motors tootekataloog
4. Electric Corp. Gear Reducers Product Catalogue 2016 Kättesaadav:
http://catalog.jamiesonequipment.com/Asset/WWW%20Gear%20Reducers%20Catalog%20
2016%20JEC.pdf (02.12.2018)
5. USING VIRTUAL REALITY (VR) TO IMPROVE CONVEYOR BELT SAFETY IN SURFACE
MINING Kättesaadav:
https://www.researchgate.net/figure/Example-pinch-point-locations-on-a-conveyor-belt_fig2_25
5636172 (01.01.2019)
