Elevaator  Algandmed  ton 1000kg := Q 20 ton hr := elevaatori tootlikkus a 70mm := väikesetükilise lubjakivi tükisuurus H 17m := vertikaalne tõstekõrgus Arvutus  Elevaator parameetrite valik valik (1, lk 237, Tabel 58): Elevaatorikopaks sobib sügav, kaldu asetseva esiküljega ja silindrilise põhjaga kopp,
kuna tegemist on kuiva, teralise ja hästi puistuva materjaliga.  Aeglase käiguga,täitmine materjali puistamise teel,lossimine vabavoolu teel. ψ 0.8 := keskmine täitetegur v 0.7 m s := liikumiskiirus ketil Lubjakivikillustiku puistekaal.(2) γkillustik 1.600 ton m 3 := Leian koppade jookva meetri mahu. i1m Q v ψ  γkillustik  explicit ALL ,  20 1000 kg  hr  0.7 m s  0.8  1.600 1000 kg  m 3    6.2 l m  = := Leitud jooksva meetri mahu järgi leian tabelist (1, lk 232) vajalike parameetritega kopa.
Kopatüübiks kandiline kopp, tüüp OBN. i1m 9.4 l m := jooksva meetri maht t 160mm := kopa samm


i0 1.5l := kopa maht β 160mm := kopa laius u 110mm := kopa ulatus h 155mm := kopa kõrgus Kopa ulatus peab olema 2-2.5 tükisuurust ehk 140-175mm. Valin saadud parameetri järgi
uue kopa. Ja valik tootekataloogist Mullerbeltex Elevator Buckets (5, lk 4) DIN 15234 i1m 10.8 l m := jooksva meetri maht t 220mm := kopa samm i0 2.4l := kopa maht β 200mm := kopa laius u 160mm := kopa ulatus h 106mm := kopa kõrgus Leian kopa ja keti ning materjali jooksva meetri massi, kui koppade arv meetris  n 4.5 :=  ning  k 1.1 := . kopa kaal ühikuta Qkopp 3.76 := q0 k n  Qkopp  kg m  18.612 kg m  = := koppade jooksva meetri mass q i1m γkillustik  ψ  13.8 kg m  = := killustiku jooksva meetri mass Keti minimaalseks pingsuseks punktis 1 valin  S1 3500N := . Keti pealejooksva haru pingsuse punktis 3 arvutame valemiga: Sp 1.1 S1  q q0 + ( ) H g + 9.3 kN  = := Keti mahajooksva haru pingsuse punktis 4 arvutame valemiga: Sm 1.1 S1  q0 H  g  + 7 kN  = := Ühe ketiharu maksimaalne arvutuslik pingus kk 7 := Sak kk 0.65  Sp  42.1 kN  = := Valin III kategooria keti katketugevusega  St 68kN := , võlli läbimõõduga D 11mm := . (1, lk 213)

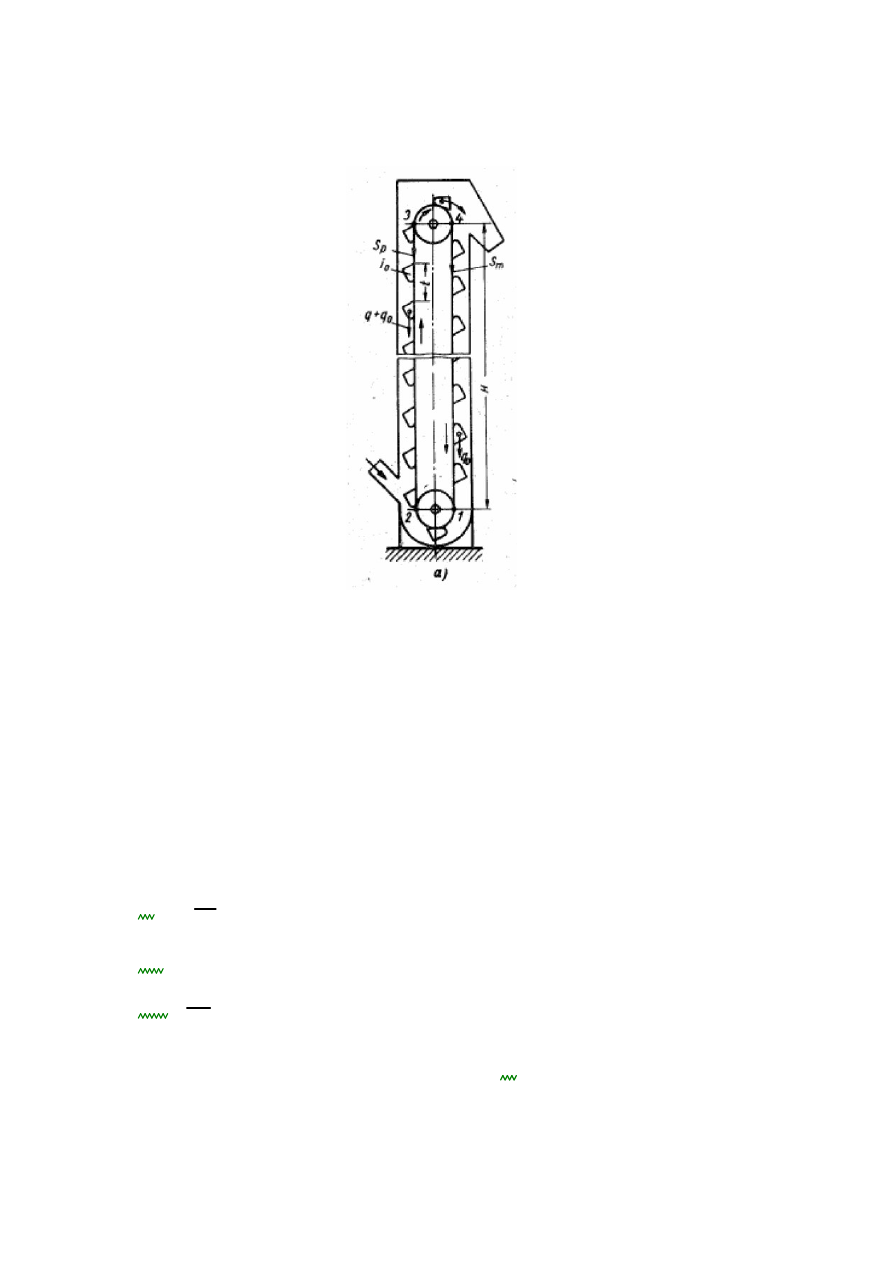

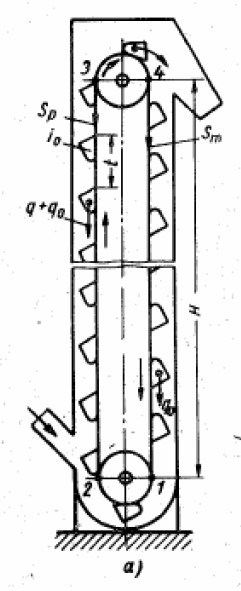

Joonis 1. Elevaatori skeem (1, lk 239) Vedavate ketirataste ringjõud P Sp Sm - 0.05 Sp Sm + ( ) + 3.1 kN  = := Elektrimootori võimsus kN 1.2 := võimsuse varutegur ηm 0.8 := ajami kasutegur N kN P v  ηm  3.3 kW  = := rev 2 π := rpm rev min := Mootori valik, asünkroonmootor M3AA 132 MA, võimsusega N 4kW := , pöörete arv nm 960 :=  (3, lk 32)


Vedavate ketirataste pöörete arv, kui  D 0.5m := nr 60v
π D = nr 60 0.7  π0.5 27 = := Ajami ülekandearv i nm nr 35.9 = := Valin kolmeastmelise reduktori WINL87-40/1-182/4TC  (4, lk 36), mille ülekandearv  i 38.2 := , lubatud ülekantav võimsus N 11.36hp 8.5 kW  = :=   Tegelik keti kiirus v 0.7 35.7
38.2  0.654 = := v 0.654 m s := Kasutatud allikad  1. Tõste- transportmasinad, V. L. Morgaršov, Valgus 1967.
2. https://karjaar.ee/kasulikku/ 16.10.2018
3. ABB General Motors kataloog.pdf (02.12.18)
4. Electric Corp Gear Reducer Product Catalog Kättesaadav:
http://catalog.jamiesonequipment.com/Asset/WWW%20Gear%20Reducers%20Catalog
%202016%20JEC.pdf (02.12.18)
5. Mullerbeltex elevaatori koppade kataloog,
Kättesaadav_https://www.mullerbeltex.com/wp-content/uploads/2016/10/E-Fabricated-DIN
-15231-DIN-15232-DIN-15233-DIN-15234-and-DIN-15235.pdf (15.12.18)
