Liistliite tsentreerimine, Standardiseerimise põhikursus (0)

3. Ülesanne – liistliite tsentreerimine  Tihe-liistliitelise istuga võllile läbimõõduga Ns=18mm on istuga Z6 istatud ventilaator, mille
rummu läbimõõt on Nh=....mm ja ist H7 ning rummu pöia laius on ...... mm. Liistu arvutuslik
laius on b =mm ja kõrgus h=6mm ning pikkus l=40mm on antud tinglikult.    𝟔  𝒁𝟔 𝒉𝟗  ∙ 𝑯𝟕 𝒉𝟗   𝑿 𝟔 𝒙 𝟒𝟎     Lahendus        Liist võllisoones istuga Z6/h9                                      b 6 mm  ES 0.035  mm 0.003 mm  0.032  mm   EI 0.032  mm 0.008 mm  0.04  mm   es 0 mm  ei 0.03  mm  ULSH b ES  5.968 mm   LLSH b EI  5.96 mm   ULSS b es  6 mm   LLSS b ei  5.97 mm   TH ES EI  0.008 mm   TS es ei  0.03 mm   Cmax ULSH LLSS  0.002  mm   Cmin LLSH ULSS  0.04  mm   Imax ULSS LLSH  0.04 mm   Imin LLSS ULSH  0.002 mm   THS.vv TH TS  0.038 mm   ITH Z6 ITS h9


    Liist rummusoones istuga H7/h9                                      Ülesande lähtetekstis puudu olnud rummu mõõtmed: Ülesandes otsitavate tunnussuuruste leidmiseks
neid otseselt tarvis pole, kuid kuna rummu pikkus võetakse 8...10mm liistust pikem siis rummu pöia
laius võib olla ca 48-50mm. Rummu nimiläbimõõt on sama, mis võllil.  b 6 mm  ES 0.012 mm  EI 0 mm  es 0 mm  ei 0.03  mm  ULSH b ES  6.012 mm   LLSH b EI  6 mm   ULSS b es  6 mm   LLSS b ei  5.97 mm   TH ES EI  0.012 mm   TS es ei  0.03 mm   Cmax ULSH LLSS  0.042 mm   Cmin LLSH ULSS  0 mm   Imax ULSS LLSH  0 mm   Imin LLSS ULSH  0.042  mm   THS.vv TH TS  0.042 mm   ITH H7 ITS h9

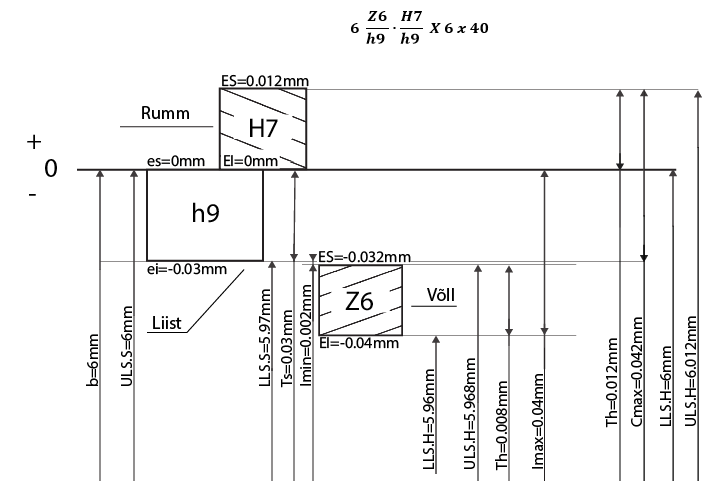

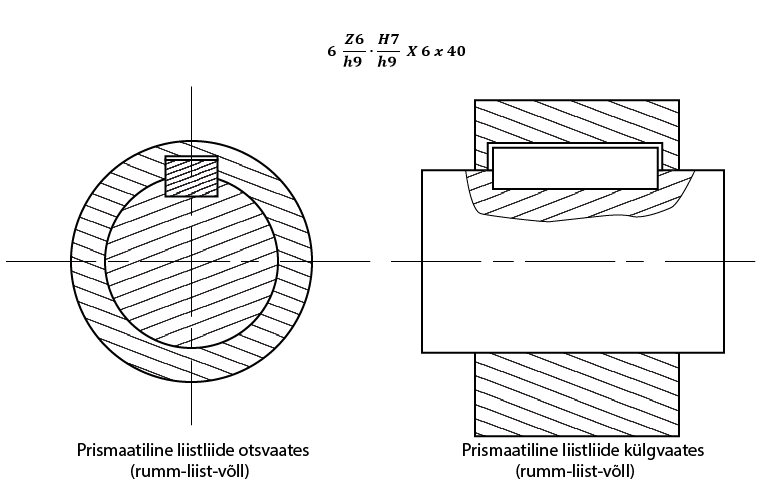

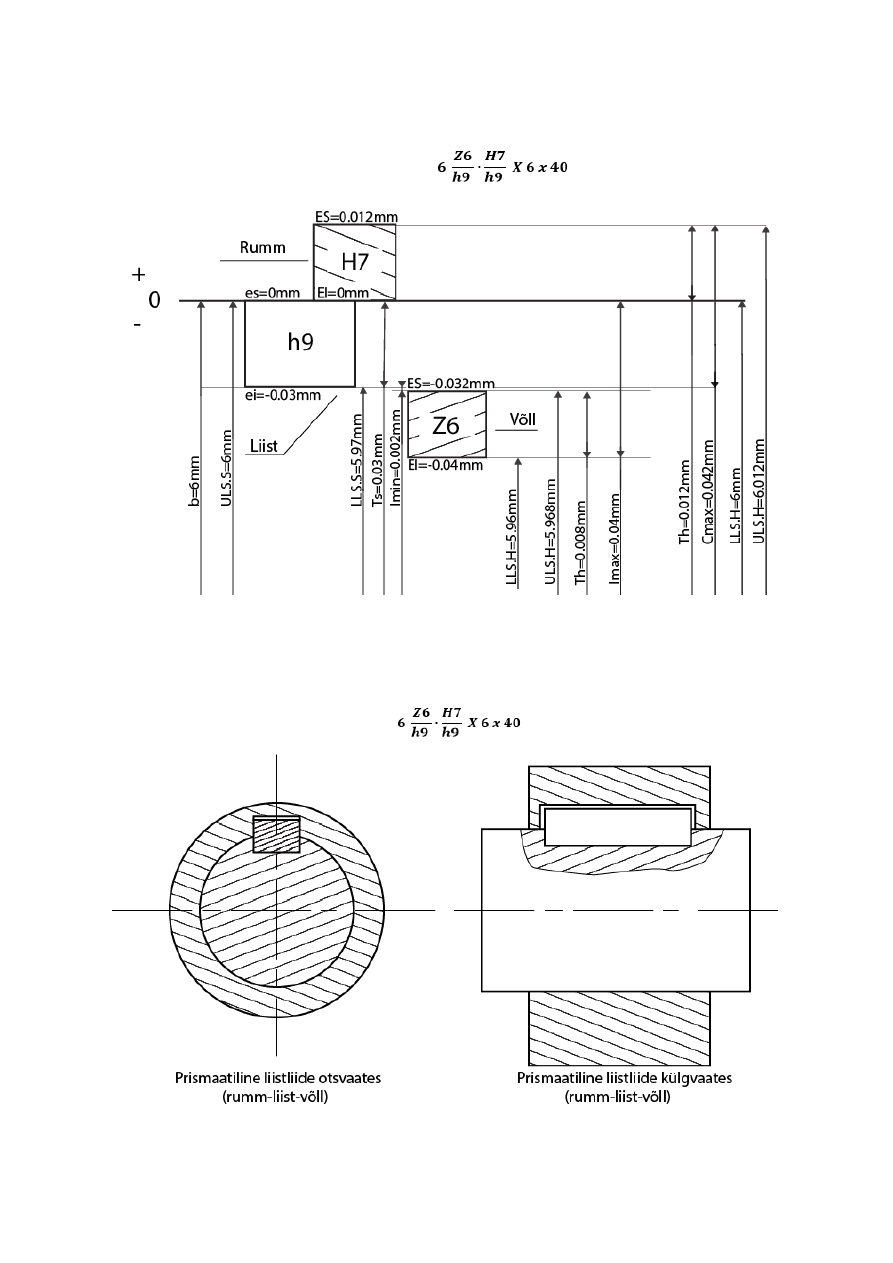

Joonised    Joonis 1. Rumm–liist–võll tolereerimise skeem      Joonis 2. Prismaatiline liistliide ots- ja külgvaates
