Laboratoorne töö: Dispersioon lainejuhis
TALLINNA TEHNIKAÜLIKOOL
Raadio- ja sidetehnika  instituut
Laboratoorse  töö „DISPERSIOON LAINEJUHIS“
ARUANNE
Täitjad:
Juhendaja :  J. Pärn
Töö tehtud: 26.09.2007
Aruanne esitatud: ………………………………………..
Aruanne tagastatud: ……………………………………..
Aruanne kaitstud:  ……………………………………….

                                                         Juhendaja  allkiri : ………………..
Töö käik
1.Mõõta  lainejuhi  külgede pikkused:
Lainejuhi laius: a = 0,023 m
Lainejuhi kõrgus: b = 0,010 m
2. Arvutada kriitiline  lainepikkus  vabas ruumis:
λkr = 2a = 0,046 m
3. Leida vastav sagedus:
C=λ* f
fkr = C/λλkr = 3*108/λ0,046 = 6,52GHz
4. Häälestame generaatori etteantud sagedustele f0x:
1) f01 = 8 GHz
2) f02 = 10 GHz
3) f03 = 13 GHz
4) f04 = 16 GHz
Liikudes sondiga piki liini, leida signaali indikaatori  näidu  järgi kaks kõrvutiasetsevat
pinge   miinimumi   asukohtadega   x1  ja   x2  ning   nende   abil   arvutada   lainepikkus
lainejuhis λq: λq = 2(x2-x1)
1. f01 = 8 GHz:  X1= 11,83mm
X2= 31,07mm
λ = 2(x2-x1)= 0,03848m
2. f01 = 10 GHz:  X1= 13, 01mm
  X2= 28,21mm
λ = 2(x2-x1)= 0,0304m
3. f01 = 13 GHz:  X1= 13,5mm
  X2= 25,13mm
λ = 2(x2-x1)= 0,02326m
4. f01 = 16 GHz:  X1= 14,58mm
  X2= 23,01mm
λ = 2(x2-x1)= 0,01686m
d) Leida arvutuslikult lainepikkused punktis 4a kasutatud  λ01,  λ02,  λ03,  λ04  väärtuste
korral:
2
0
0
2
1








a
x
x
qx



Esitame   tulemused   tabelis   ja   xy   graafikul   kus   x- teljel    on   mõõtepunktide   sagedus
(GHz) ja y-teljel:
a) lainepikkus vabas ruumis λ0x
      λ0x = C/λ f0x                                 C = 300 000km /λs = 300 000 000m /λs
         f01 = 8Ghz = 8*10
9 Hz     λ01 = 300 000 000/λ8000 000 000 = 0,0375m

      f02 = 10Ghz = 10*109 Hz     λ02 = 300 000 000/λ10 000 000 000 = 0,03m
      f03 = 13Ghz = 13*109 Hz     λ03 = 300 000 000/λ13 000 000 000 = 0,0231m
      f04 = 16Ghz = 16*109 Hz     λ04 = 300 000 000/λ16 000 000 000 = 0,0188m
C = 300 000km/λs = 300 000 000m/λs
b) lainepikkus lainejuhis, mõõdetud λqx
c) lainepikkus lainejuhis, arvutatud λqx
Sagedus
Lainepikkus
vabas
ruumis λox
Lainejuhis
mõõdetud
λqx
Lainejuhis
arvutatud
λqx
GHz
m
m
m
8
0, 0375
0,03848
0,0647
10
0,03
0,0304
0,0396
13
0, 0231
0,0233
0,0265
16
0,0188
0,01686
0, 0206

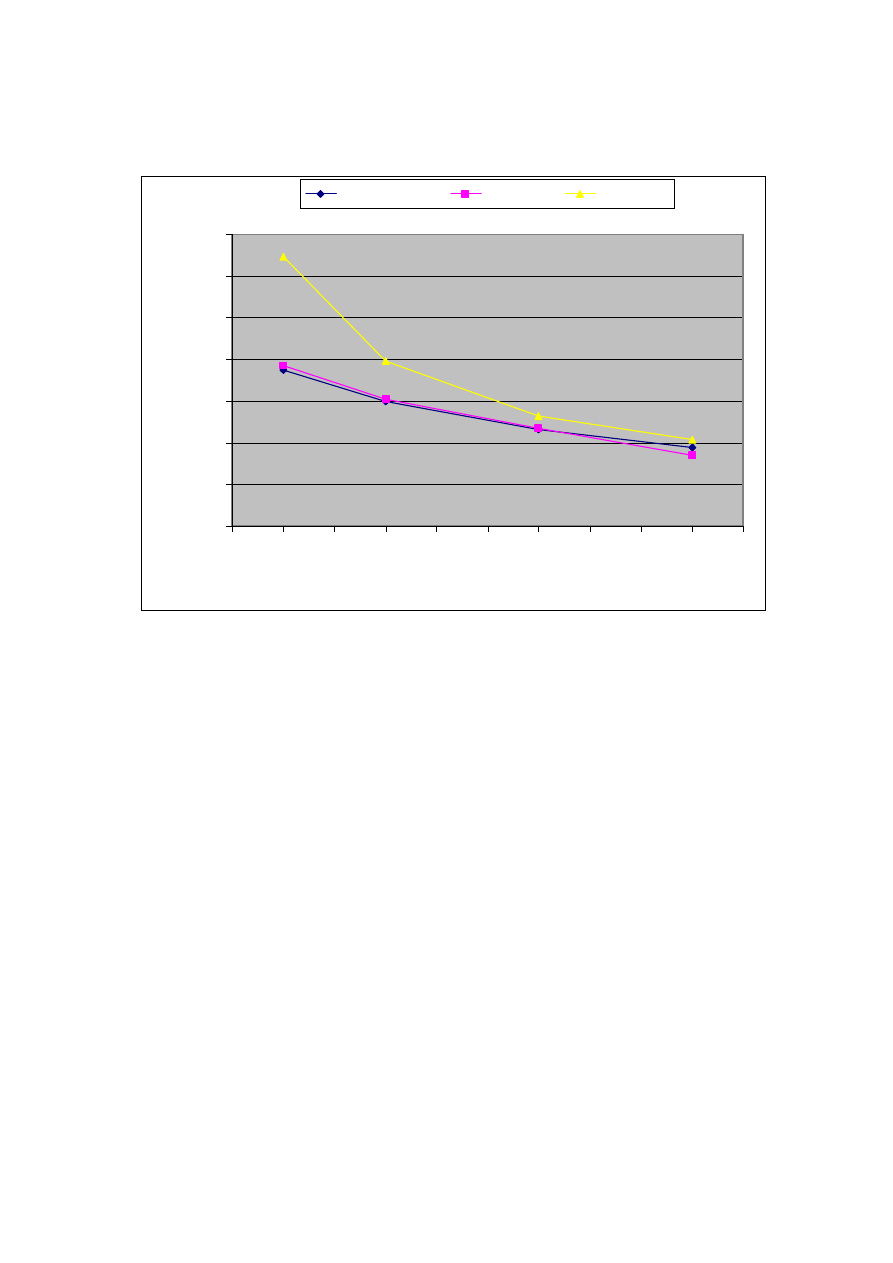

Graafik
0
0,01
0,02
0,03
0,04
0,05
0,06
0,07
7
8
9
10
11
12
13
14
15
16
17
Sagedus
la
in
ep
ik
ku
s
vabas ruumis
mõõdetud
arvutatud
Kokkuvõte
Antud praktikumis   saime  uurida ja tutvuda dispersiooniga lainejuhis. Saime teada et
dispersiooniks nimetatakse laine levimiskiiruse sõltuvust sagedusest.  Mõõdetud ja
arvutatud tulemused olid omavahel võrreldes natuke erinevad, kuid mitte eriti palju.
Lainepikkus mõõdetuna lainejuhis ja lainepikkus vabas ruumis tulemused on üsnagi
sarnased.
