HÜDRO- JA PNEUMOSEADMED (0)

Tallinn 2019
LELOL
Praktiline töö PN1
prakt iline töö
Õppeaines: Hüdro - ja pneumoseadmed
Mehaanikateaduskond
Õpperühm: MI-31B
Juhendaja : lektor Samo Saarts
1. Tööülesanne.
Tutvuda sele PN1-1 ja PN1-2 skeemidel toodud seadmetega ja määrata kasutatavate juhtimisseadmetevparameetrid. Koostada nõutav(ad) skeem(id), katsetada seadme mudelit töös ja leida vastused eelpool toodud küsimustele, kandes need tabelisse PN1-T1.
Ühepoolse toimega silindri juhtimine.
Millised on kasutatavate juhtimisviiside head ja halvad küljed?

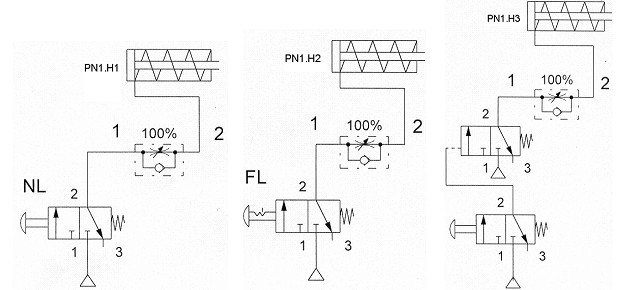

Sele PN1-1
Skeemidel:
NL – nupplüliti,
FL – fikseeritav lüliti,
PN1.H1 – silindri juhtimine nupplüliti abil,
PN1.H2 – silindri juhtimine fikseeritava lüliti abil,
PN1.H3 – silindri juhtimine nupplüliti ja 3/2 jaoti abil.
Kahepoolse toimega pneumosilindri juhtimine.
Millised on kasutatavate juhtimisviiside head ja halvad küljed?

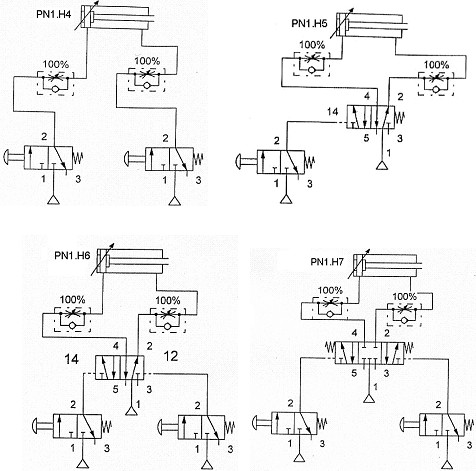

Sele PN1-2
Skeemidel:
PN1.H4 – silindri juhtimine nupplülititega,
PN1.H5 – silindri juhtimine nupplüliti ja 5/2 jaoti abil,
PN1.H6 – silindri juhtimine nupplülitite ja 5/2 jaoti abil,
PN1.H7 – silindri juhtimine nupplülitite ja 5/3 jaoti abil.
Tabel PN1-T1
Skeemi nr
Avade arv
Lülitus - asendite arv
Lülitus-asendi stabiilsus
Juhitav silinder
Liikumise sõltuvus lülitusajast
Rõhk silindris
Peatamine piirasendite vahel
PN1 .H1
3
2
mono /st
ü/p
jah
ei
ei
PN1 .H2
3
2
mono/st
ü/p
ei
ei
jah
PN1 .H3
3
2
mono/st
ü/p
jah
ei
ei
PN1 .H4
3
2
bi/st
kahe/p
jah
jah
jah
PN1 .H5
5
2
mono/st
kahe/p
jah
jah
ei
PN1 .H6
5
2
bi/st
kahe/p
ei
jah
jah
PN1 .H7
5
3
mono/st
kahe/p
jah
jah
jah
