HELI KIIRUS (1)

Tallinna Tehnikakõrgkool - Füüsika - Füüsika

5 VÄGA HEA

HELI KIIRUS
LABORATOORNE TÖÖ
Õppeaines: Füüsika I
Ehitusteaduskond
Teedeehitus
Õpperühm: KTEI11
Tallinn 2010
Laboritöö aruanne

Töö ülesanne
Heli lainepikkuse ja kiiruse määramine õhus.

Töö vahendid
Heligeneraator, valjuhääldi, mikrofon, ostsilloskoop.

Töö teoreetilised alused. Joonised.
Lainete levimisel keskkonnas levimise kiirus võrdub lainepikkuse ja sageduse korrutisele. Heli kiirus gaasilises keskkonnas sõltub gaasi isobaarilise ja iskoorilise moolsoojusese suhtest, universaalses gaasi konstantast, absoluutsest temperatuurist ja gaasi moolmassist. Seega kui heli kiirus antud gaasis on määratud, saab arvutada ka heli kiirust erinevate temperatuuride juures.
Hääle lainepikkuse määramiseks kasutatakse faasinihke meetodit ja heligeneraatorit (vt joonis 1).

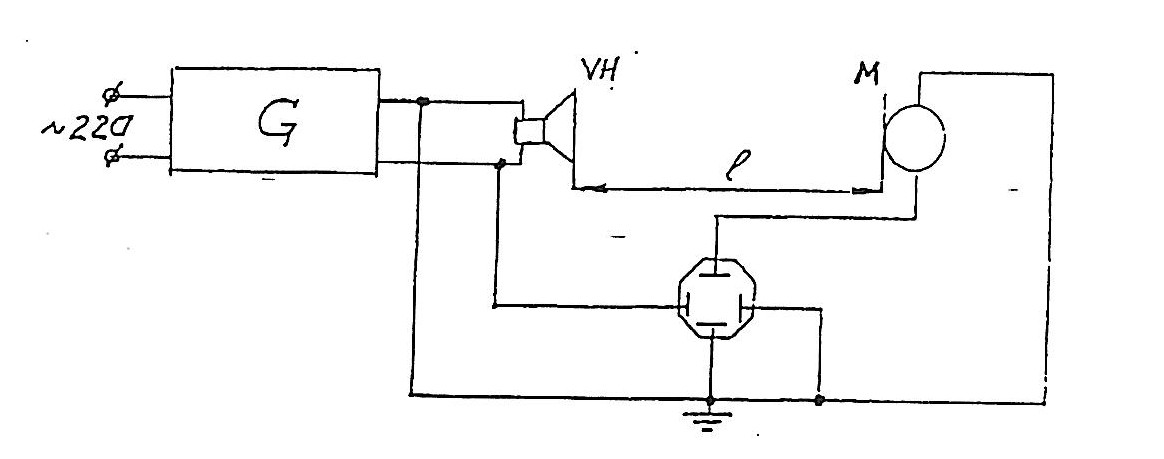

Joonis 1. Heligeneraatori skeem
Heligeneraatori G väljundklemmidelt saadav helisageduslik siinussignaal muundatakse valjuhääli VH abil helivõnkumisteks.
Kaugusel l VH-st asub mikrofoon M, mis muudab heli võnkumised uuesti elektrilisteks võnkumisteks. Need elektrilised võnkumised antakse edasi ostsilloskoobi Y sisendile .
Ostsilloskoobi X sisend on ühendatud heligeneraatori väljundiga. Y-telje antav pinge sunnis elektronkiir võnkuma vertikaal sihis. X-teljele rakendatud pinge – horisontaalsihis.
Seega liigud kiir ekraanil mööda trajektoori, mis vastab sama sagedusega ristsihiliste võnkumiste liitumisele.
Kuna kiirt juhivad korraga mõlemale teljele rakendatud siinuseliselt muutuv pinge, siis saadakse vastavalt võnkumiste teooriale kiire trajektoori võrrandiks ellipsi võrrand. Kui aga kahe risti oleva siinuse kujulise signaali liitmine toimub punktis, kus siinus läbib nulli, siis saame kiire trajektoori võrrandiks sirgjoone võrrandi ja näeme ostsilloskoobi ekraanil sirgjoont mingi kaldega.
Seega lainepikkuse määramiseks selles laboritöös leiutakse mikrofooni valjuhääldi selline vastastikune asend, kus ellips muutub sirgjooneks. Jälgides ostsilloskoobi kujutis. Teostatud nihke suurus võrdub poole lainepikkusega.

Kasutatud valemid koos füüsikaliste suuruste lahtikirjutamisega
v= λ * f (m/s), kus λ on lainepikkus ja f- laine sagedus.
v0 = v/ (1+0,002t), kus v on laine levimise kiirus ja t on gaasi temperatuur C° kraadides.
χ=μv2/RT,kus μ on moolmass (õhu jaoks 29*10-3 kg/mg), R – universaalne gaasikonstant (= 8,31J/mol*K), T – absoluutne temperatuur (Kelveni kraadides).

Täidetud arvutus tabelid .
Tabel 1
Katse tulemuste tabel
Katse nr
f, Hz
l0, cm
ln, cm
Δ ln, cm
λ, m
1
2561
14,3
21,5
7,2
0,144
2
28,5
7
0,140
3
35,4
6,9
0,138
4
42,3
6,9
0,138
5
49,2
6,9
0,138
6
56,1
6,9
0,138

Kontrollarvutused.
v= λkesk*f= [(0,144+0,140+0,138+0,138+0,138+0,138)/6]* 2561= 357 m/s
v0= 357/1+0,002*0= 357 m/s
χ=0,029 * 127449/8,31*297=3696/2368= 1,497 umbes= 1,5
T=24,4 C°

Järeldus. Hinnang töö tulemusele.
Võrreldes selle laboritöötulemusi käsiraamatu v0 ja χ väärtustega saab öelda, et meie arvutused on suhtelised samad (vt= 332 m/s ja χt= 1,4). Erinevus võib olla tingitud nii kasutatud seadmete ebatäpsusest, arvutuste ümardamisest kui ka inimfaktorist.
