ESTCube-1 (0)

ESTCube -1

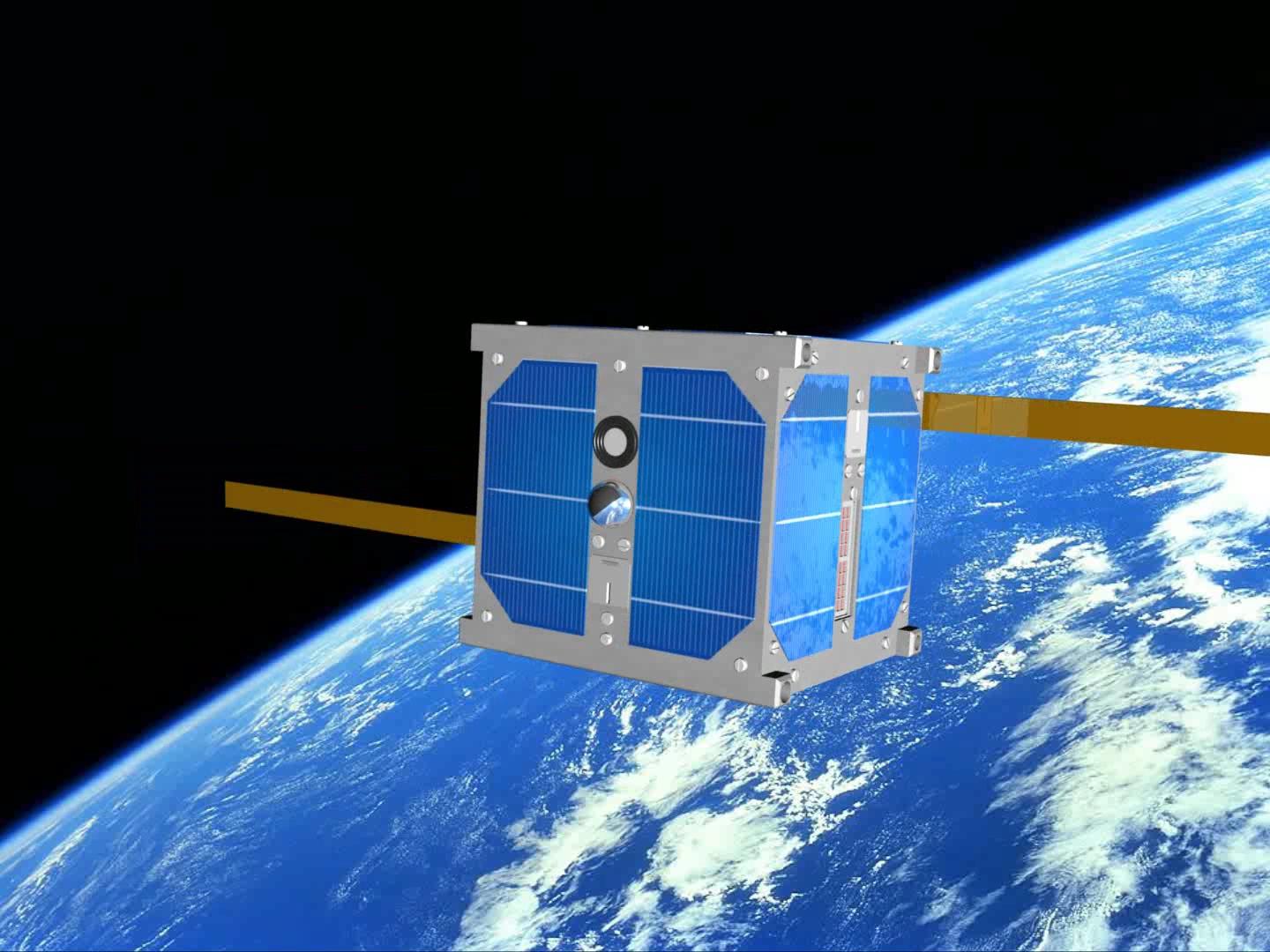

Mis on ESTCube-1?
● Esimene Eesti satelliit , mis saadeti orbiidile 7. mail 2013
Guajaana kosmodroomilt Prantsuse Guajaanas
Euroopa Kosmoseagentuuri kanderaketi Vega abil.
● See on hariduslik koostööprojekt, milles osalevad
erinevate koolide tudengid ja gümnaasiumiõpilased.
● Lisaks õppe- eesmärgile on satelliidil ka teaduslik siht,
teostada soome teadlase Pekka Jahnuneni leiutatud
elektrilise päikesepurje esimene katsetus kosmoses.
Elektriline päikesepuri
● Teoreetiline kosmosesõiduki käitursüsteem, mis
kasutab jõuallikaks päikesetuule dünaamilist rõhku.
● Purje seade tekitab peenikeste traatide ümber
elektrivälja, mis toimib “virtuaalse” purjeriidena ning
mille abil saab see päikesetuules leiduvatelt prootonitelt
hoogu.
● Elektriline päikesepuri võimaldab kiiret ja säästlikku
liikumist päikesesüsteemi piires.
Elektriline päikesepuri
ESTCube-1 ehitus
Mõõtmed ja kaal
Eesti tudengisatelliidi kavandamise käigus otsustati ehitada
1U standardi nõutele vastav tehiskaaslane, s.t.
● Kuupsatelliidi “põhja” külgede pikkused peavad olema
100,0±0,1 millimeetrit.
● Satelliidi sügavus või kõrgus 113,5±0,1 millimeetrit.
● Kuupsatelliitide standard näeb ette massi ülempiiriks 1U
mõõtudega 1300 grammi (ESTCube-1 kaalub 1048
grammi)
ESTCube-1 alamsüsteemid
Elektritoite alamsüsteem (lühend EPS)
● Satelliidi töö seisukohast üks olulisemaid süsteeme,
ülesandega oguda päikesepaneelidelt elektrienergiat,
seda salvestada ja jagada teistele alamsüsteemidele.
● Kui satelliit orbiidile toimetamise järel kanderaketilt
eemale tõugatakse, käivitub esimesena just EPS, avab
ettemääratud aja pärast raadioantennid ning alustab
teiste alamsüsteemide sisselülitamisega.
ESTCube-1 alamsüsteemid
Kommunikatsiooni alamsüsteem (lühend COM)
● Võimaldab suhtlust satelliidiga.
● ESTCube-1 puhul töötab ainult teiste alamsüsteemide
jaoks.
● Suudab edastada ligikaudu 62 kilobaiti andmeid minutis.
ESTCube-1 alamsüsteemid
Käsu- ja andmehalduse alamsüsteem (lühend CDHS)
● Koordineerib satelliidi normaalset tööd. Selles
alamsüsteemis toimub põhiline andmete - telemeetria -
kogunemine terve satelliidi kohta, andmete ladustamine
ning käsu peale Maale saatmine.
● CDHS on esmane pöörduspunkt kõigi missiooni jooksul
tehtavate eksperimentide käivitamiseks.
ESTCube-1 alamsüsteemid
Asendi halduse ja kontrolli alamsüsteem (lühend ADCS)
● Puudub mikrokontroller, kuid sellel on oma trükiplaat,
millel paiknevad magnetomeerid, güroskoobi ning
päikesesensorite kasutamiseks vajalikud analoog-
digitaalmuundurid.
● Suudab satelliidi asendit Päikese suhtes määrata 4
kaarekraadise täpsusega, umbes 10 korda sekundis.
ESTCube-1 alamsüsteemid
Kaamera alamsüsteem (lühend CAM)
● Värvilise CMOS-sensoriga kaamera, mis võimaldab
teha VGA-lahutusega RAW- formaadis pilte.
● Kasutatakse 680x480 piksliga CMOS-sensorit ja 4,4
mm fookuskaugusega objektiivi suhtelise avaga 1,9.
● Pardakaamera võimaldab teha pilte Maast ning
eksperimendi kulgemisest, analüüsida pilte mõningal
määral ka pardal ning vajadusel koostada suure
dünaamilise ulatusega pilte.
ESTCube-1 alamsüsteemid
Eksperimendi alamsüsteem (lühend PL)
● Paikneb satelliidis mitmes kohas.
● Eksperimendiks vajalik mehaaniliste seadmete
komplekt asub satelliidi keskmises sektsioonis ja
koosneb ultrahelimootorist, millele on kinnitatud pool
päikesepurje traadiga, traadi otsas olevast raskusest
ning neid kõiki koos hoidvast ümbrisest.
ESTCube-1 alamsüsteemid
Satelliitsidejaam (lühend GS)
● Ülesandeks võimaldada raadiosidet satelliidiga
Tarkvaraline missiooni juhtimiskeskus (lühend
MCS)
● Ülesandeks sideseansside planeerimine ja satelliidile
käskude saatmine
● Maale tulevate vastuste analüüsimine
ESTCube-1 elutsükkel kosmoses
● Start 7. mail 2013 kell 05:06:31 (Ida-Euroopa suveaeg)
● ESTCube-1 eraldub kanderaketist 2 tundi ja 48 sekundit
peale starti, kell 07:07:19 EEST
● Pool tundi pärast stardikapslist eraldumist avatakse
satelliidi antennid , lülitatakse sisse raadiosaatja ja
elektritoite alamsüsteem
● ESTCube-1 alustab peale kanderaketist eemaldumist
kontrollsignaali edastamist, mida kõigil
raadioamatööridel on võimalik vastu sagedusel 437,
250 MHz.
ESTCube-1 elutsükkel kosmoses
● Esimesed antennide avamisele järgnevad 48
tundi saadab satelliit ainult telegraafimajakat 3-
minutilise intervalliga.
● Esimene terviklik signaalipakett võetakse Tartu
observatooriumis Tõraveres asuvas ESTCube-1
juhtimiskeskuses vastu kell 10:30, kui satelliit
esmakordselt raadiojaama otsenähtavusse
jõuab
ESTCube-1 esimene pilt Maast
Esiplaanil on Vahemeri , kaugemal Tuneesia ja Sahara kõrb .
