Elektrontahhümeetrite areng (0)

Elektrontahhüme
etrite areng

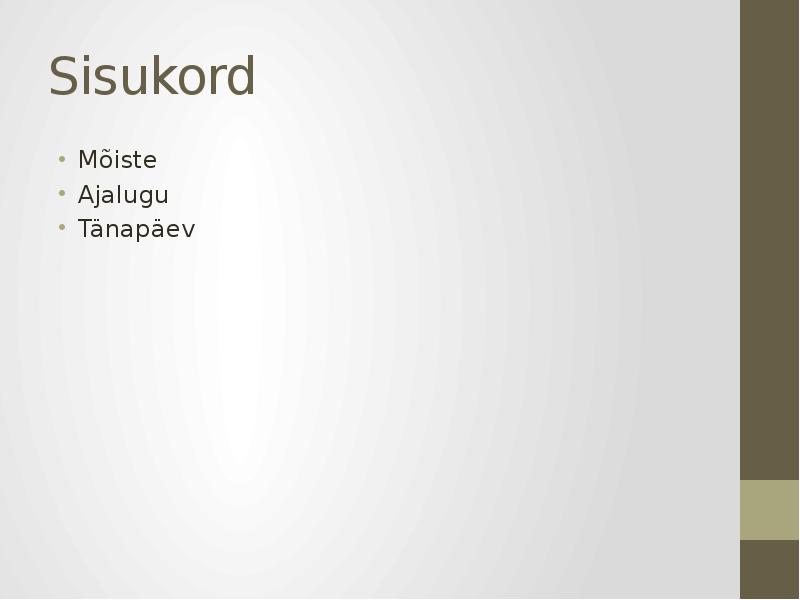

Sisukord
• Mõiste
• Ajalugu
• Tänapäev

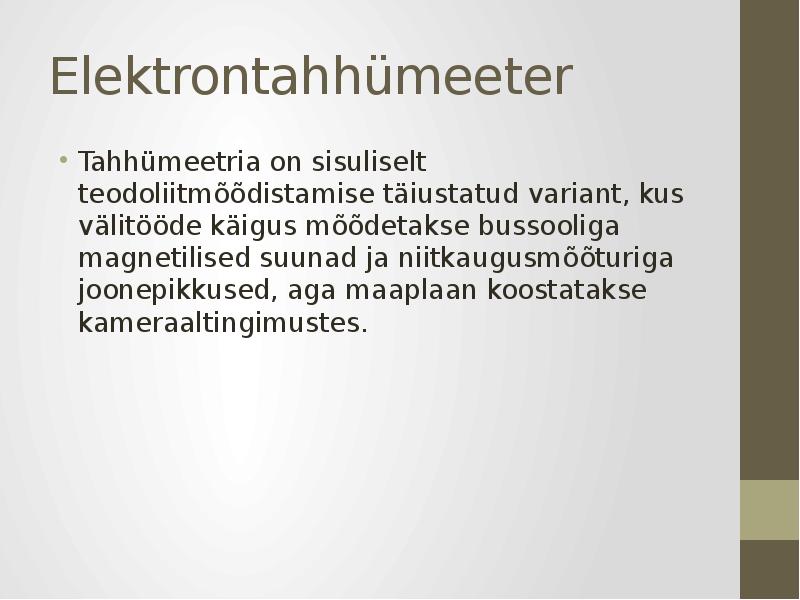

Elektrontahhümeeter
•  Tahhümeetria  on sisuliselt
teodoliitmõõdistamise  täiustatud  variant, kus
välitööde käigus mõõdetakse bussooliga
magnetilised  suunad ja niitkaugusmõõturiga
joonepikkused, aga maaplaan koostatakse
kameraaltingimustes.

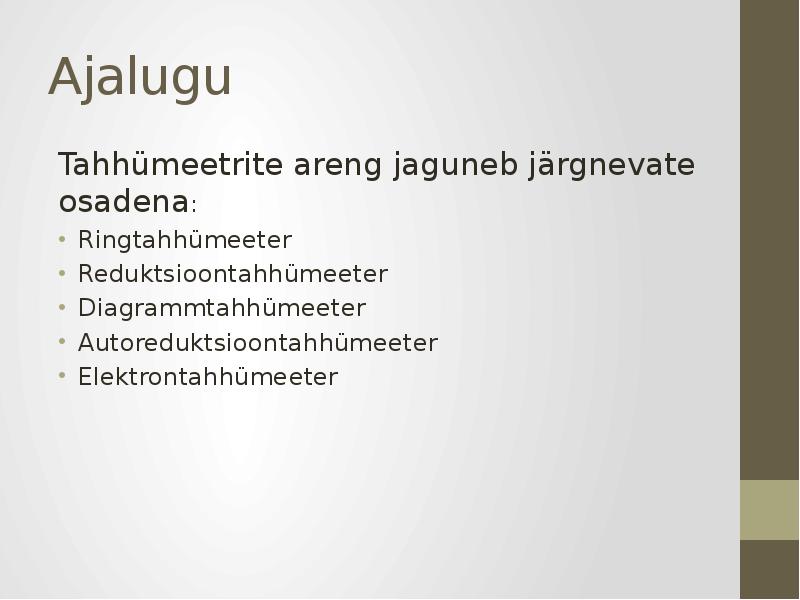

Ajalugu
Tahhümeetrite areng jaguneb järgnevate
osadena:
• Ringtahhümeeter
• Reduktsioontahhümeeter
• Diagrammtahhümeeter
• Autoreduktsioontahhümeeter
• Elektrontahhümeeter

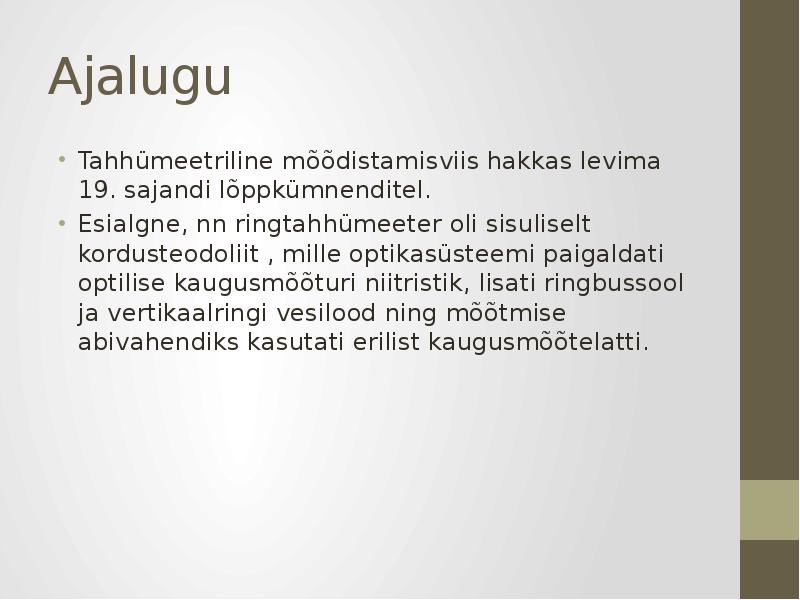

Ajalugu
• Tahhümeetriline mõõdistamisviis hakkas levima
19. sajandi lõppkümnenditel.
• Esialgne, nn ringtahhümeeter oli sisuliselt
kordusteodoliit , mille optikasüsteemi paigaldati
optilise kaugusmõõturi niitristik, lisati ringbussool
ja vertikaalringi vesilood ning mõõtmise
abivahendiks kasutati erilist kaugusmõõtelatti.

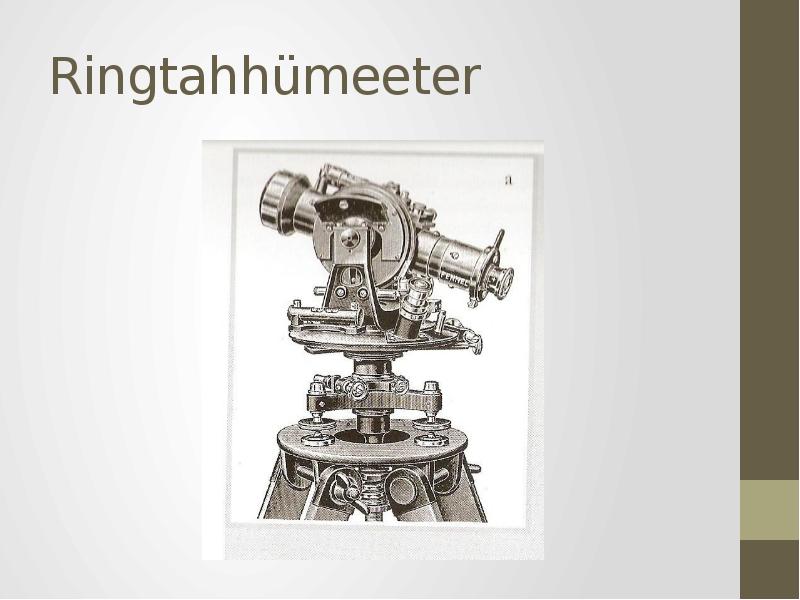

Ringtahhümeeter
Ajalugu

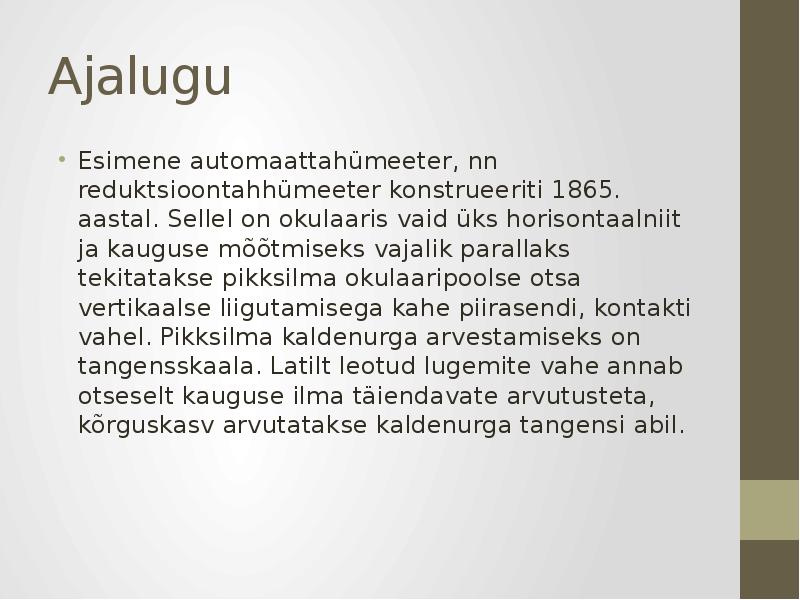

• Esimene automaattahümeeter, nn
reduktsioontahhümeeter konstrueeriti 1865.
aastal. Sellel on okulaaris vaid üks horisontaalniit
ja kauguse mõõtmiseks vajalik parallaks
tekitatakse  pikksilma  okulaaripoolse otsa
vertikaalse liigutamisega kahe piirasendi, kontakti
vahel. Pikksilma kaldenurga arvestamiseks on
tangensskaala. Latilt leotud lugemite vahe annab
otseselt kauguse ilma täiendavate arvutusteta,
kõrguskasv  arvutatakse kaldenurga tangensi abil.

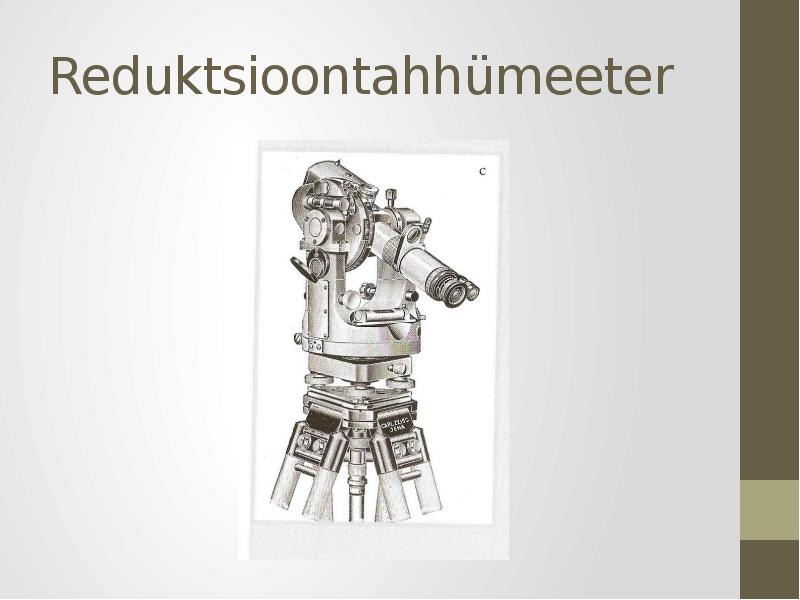

Reduktsioontahhümeeter

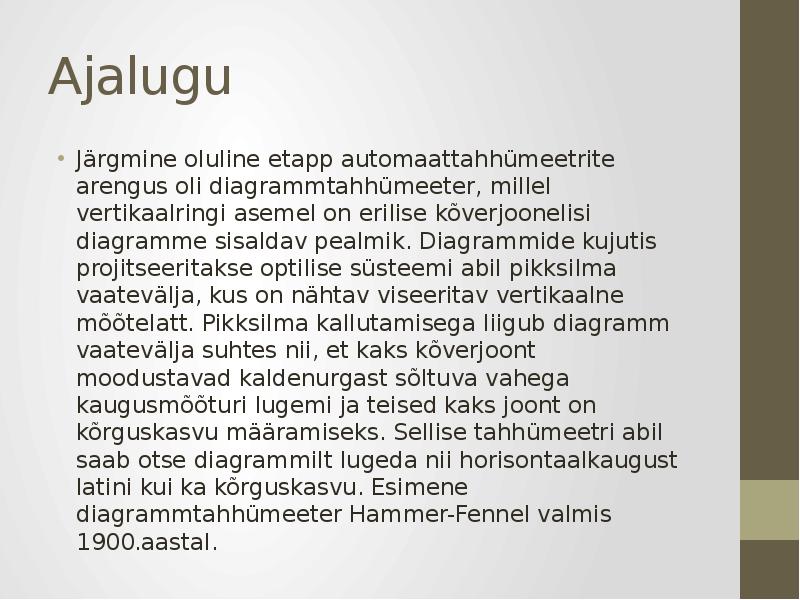

Ajalugu
• Järgmine oluline etapp automaattahhümeetrite
arengus oli diagrammtahhümeeter, millel
vertikaalringi asemel on erilise kõverjoonelisi
diagramme sisaldav pealmik. Diagrammide kujutis
projitseeritakse optilise süsteemi abil pikksilma
vaatevälja, kus on nähtav viseeritav vertikaalne
mõõtelatt. Pikksilma kallutamisega liigub diagramm
vaatevälja suhtes nii, et kaks kõverjoont
moodustavad kaldenurgast sõltuva vahega
kaugusmõõturi lugemi ja teised kaks joont on
kõrguskasvu määramiseks . Sellise  tahhümeetri  abil
saab otse diagrammilt lugeda nii horisontaalkaugust

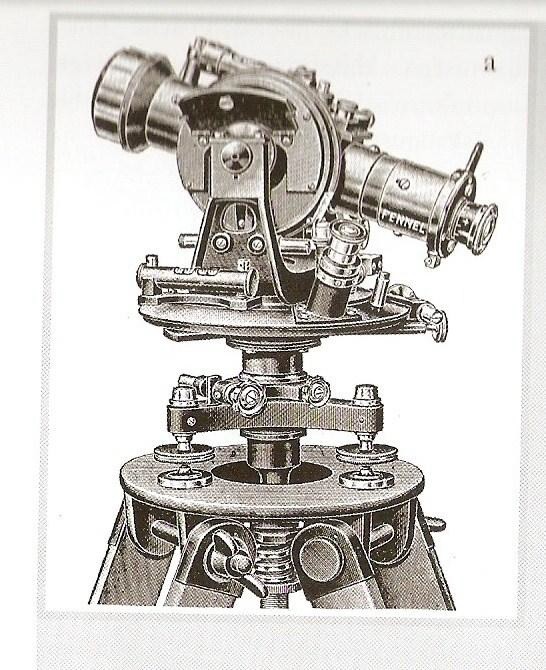

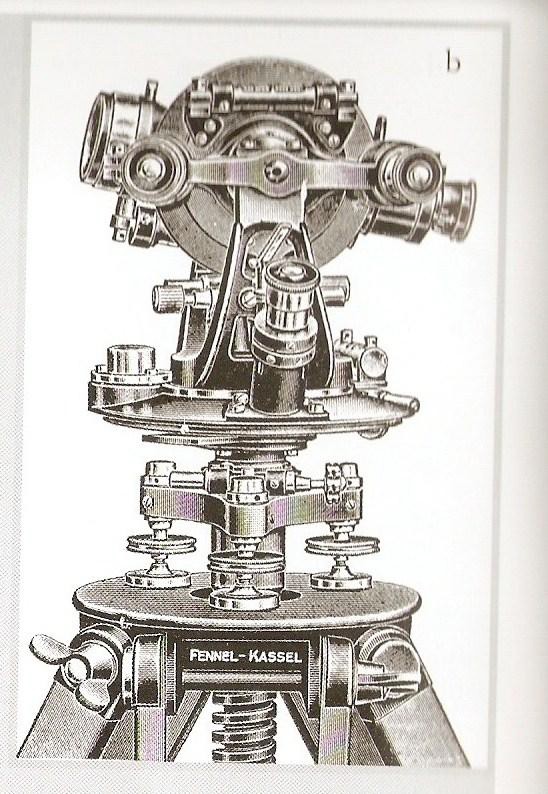

latini kui ka kõrguskasvu. Esimene
diagrammtahhümeeter  Hammer -Fennel valmis
1900.aastal.

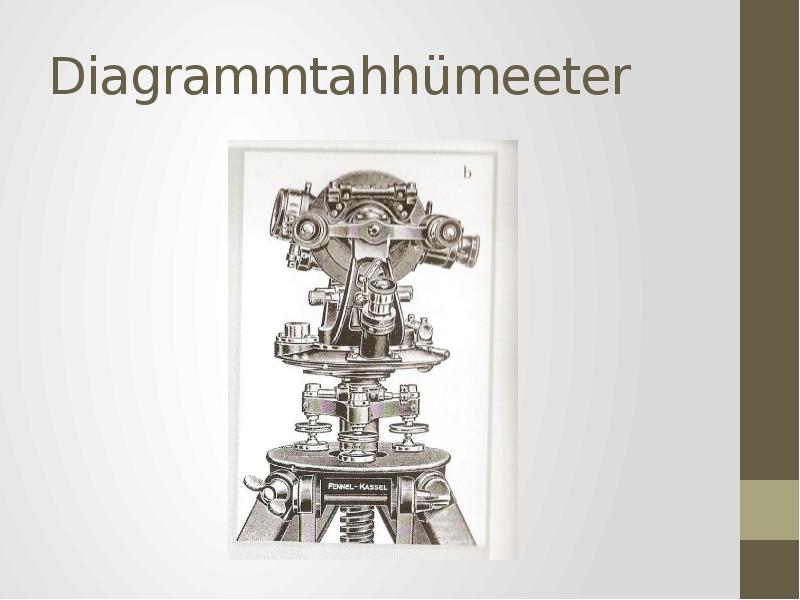

Diagrammtahhümeeter

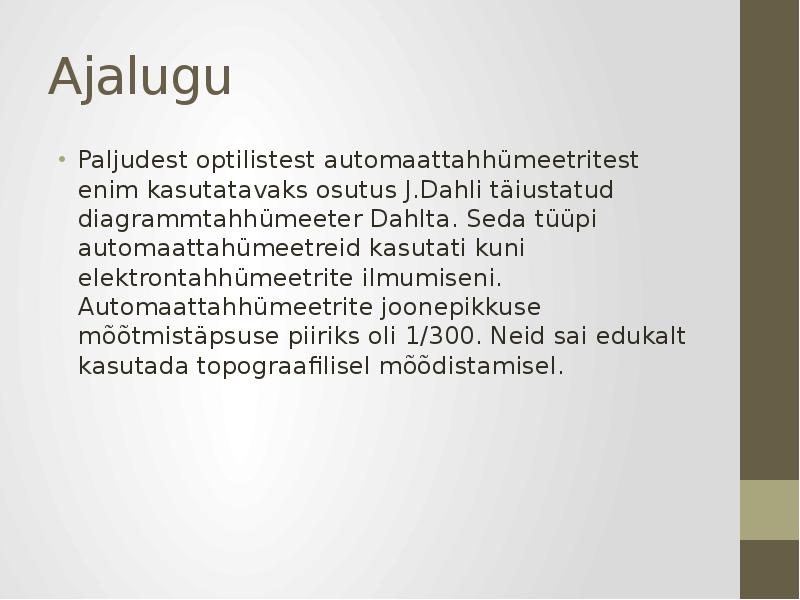

Ajalugu

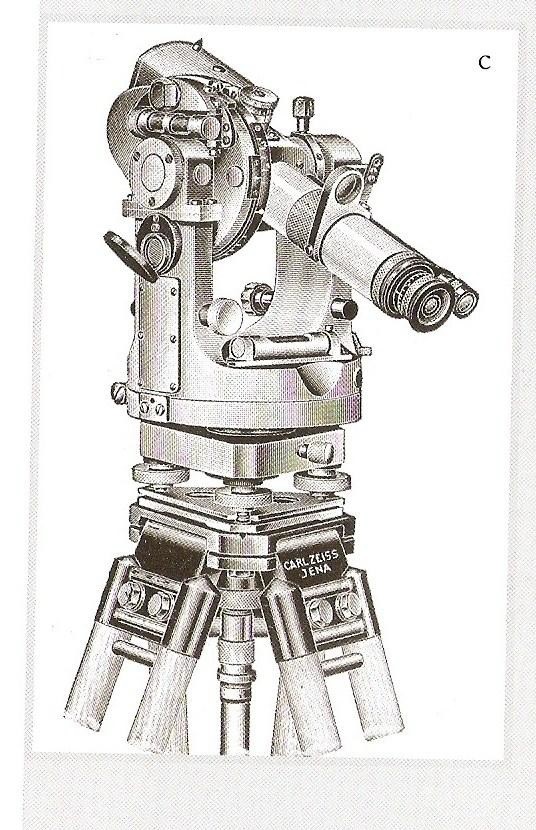

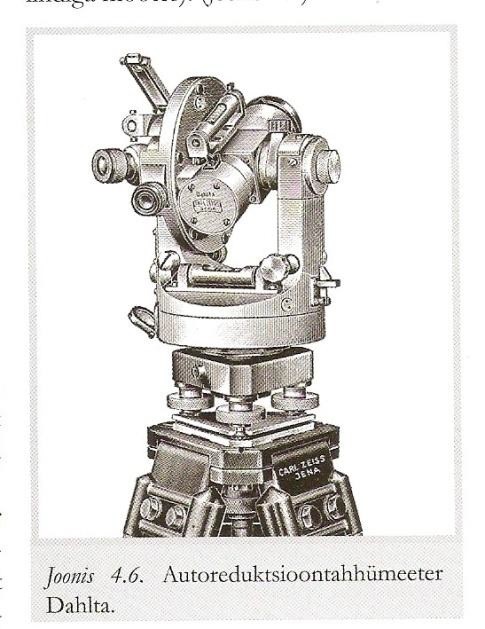

• Paljudest optilistest automaattahhümeetritest
enim kasutatavaks osutus J.Dahli täiustatud
diagrammtahhümeeter Dahlta. Seda tüüpi
automaattahümeetreid kasutati kuni
elektrontahhümeetrite ilmumiseni.
Automaattahhümeetrite joonepikkuse
mõõtmistäpsuse  piiriks  oli 1/300. Neid sai edukalt
kasutada topograafilisel mõõdistamisel.

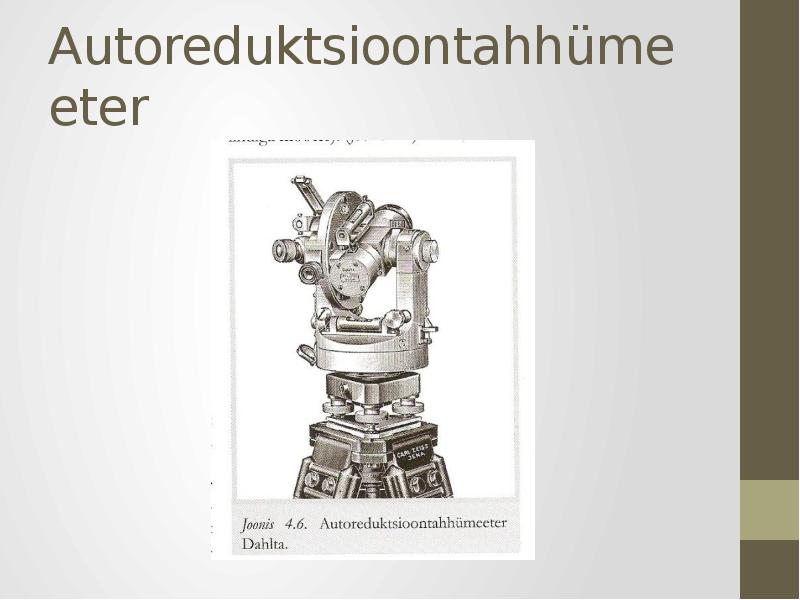

Autoreduktsioontahhüme
eter

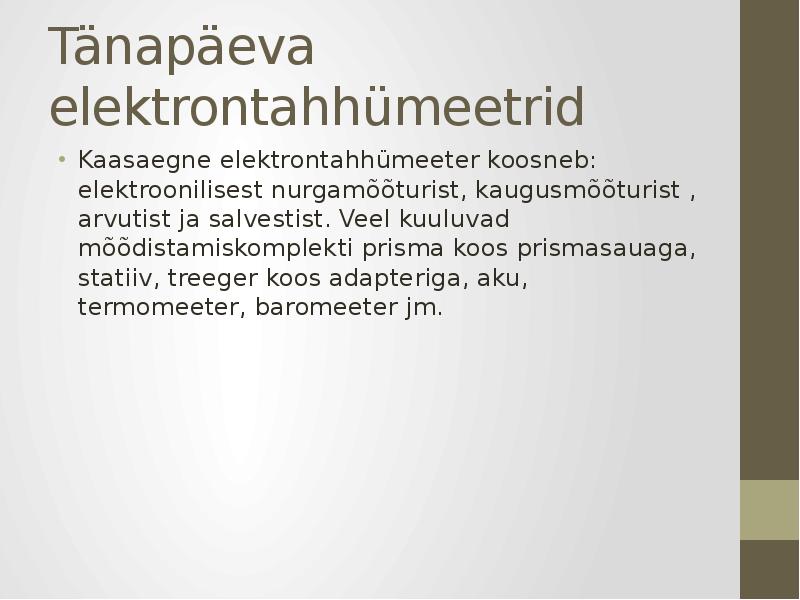

Tänapäeva
elektrontahhümeetrid

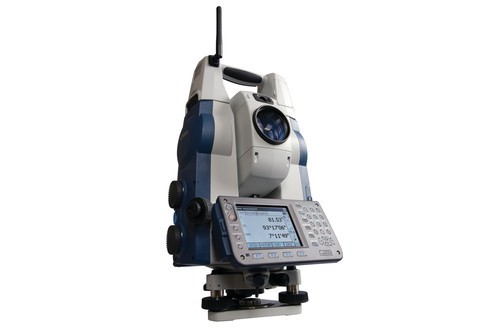

• Kaasaegne elektrontahhümeeter koosneb:
elektroonilisest nurgamõõturist, kaugusmõõturist ,
arvutist ja salvestist. Veel kuuluvad
mõõdistamiskomplekti prisma  koos prismasauaga,
statiiv, treeger koos adapteriga, aku,
termomeeter , baromeeter jm.

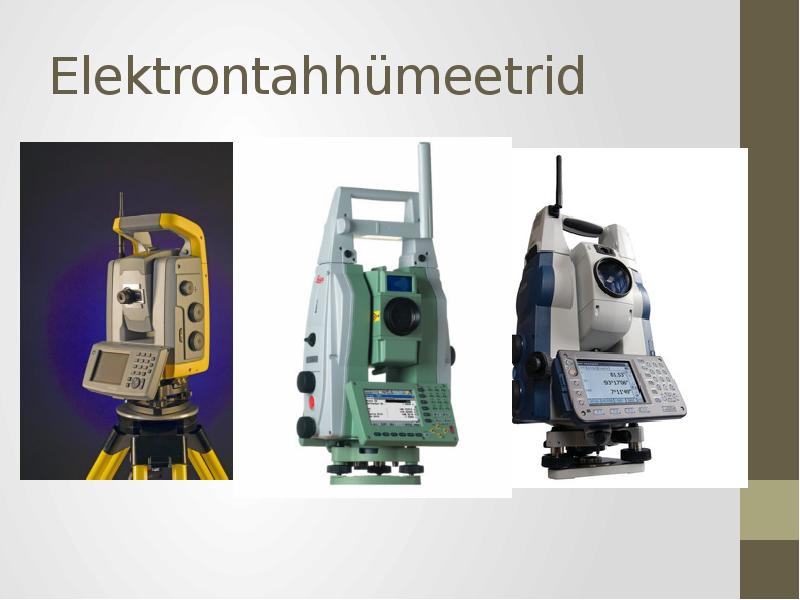

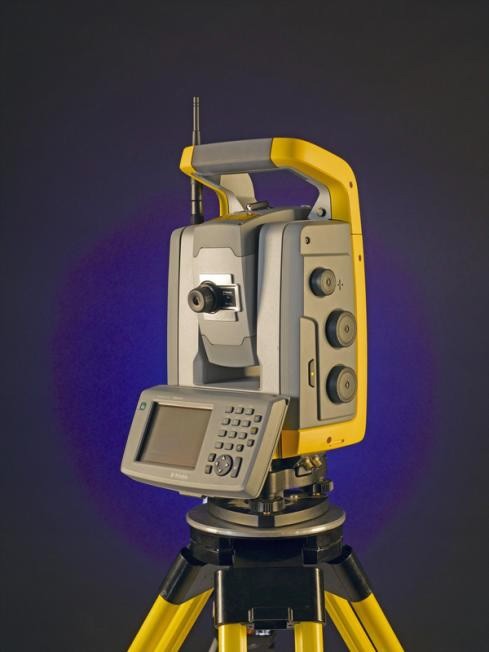

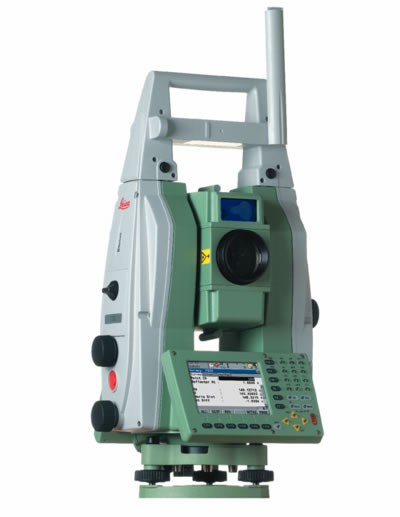

Elektrontahhümeetrid

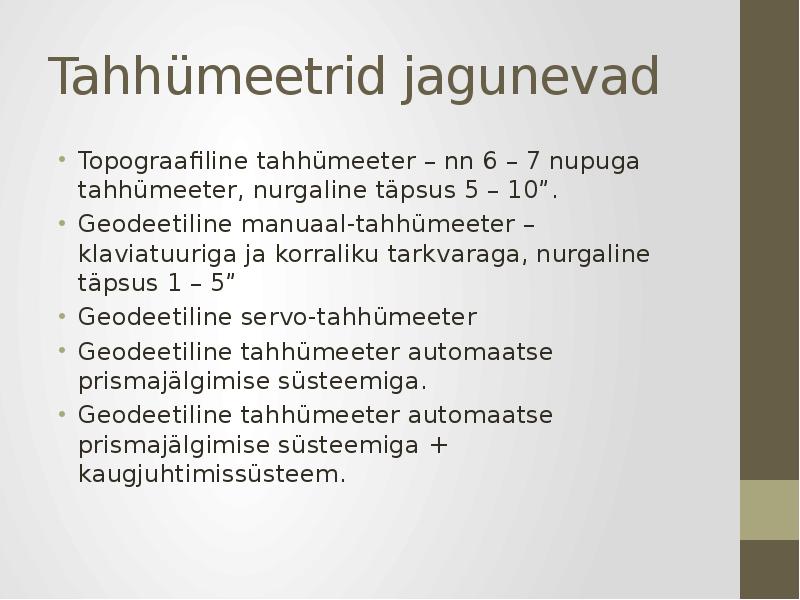

Tahhümeetrid  jagunevad
•  Topograafiline  tahhümeeter – nn 6 – 7 nupuga
tahhümeeter, nurgaline täpsus 5 – 10”.
•  Geodeetiline  manuaal-tahhümeeter –
klaviatuuriga ja korraliku tarkvaraga, nurgaline
täpsus 1 – 5”
• Geodeetiline servo-tahhümeeter
• Geodeetiline tahhümeeter automaatse
prismajälgimise süsteemiga.
• Geodeetiline tahhümeeter automaatse
prismajälgimise süsteemiga +
kaugjuhtimissüsteem.

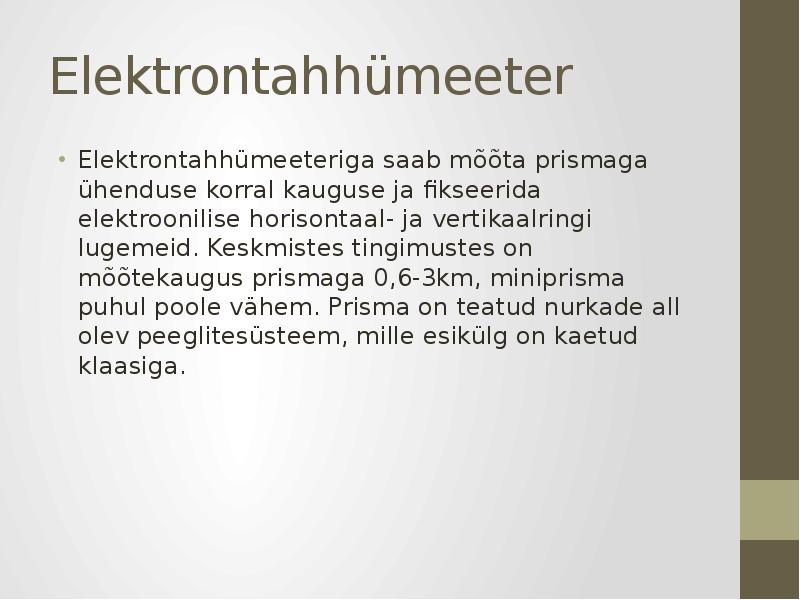

Elektrontahhümeeter
• Elektrontahhümeeteriga saab mõõta prismaga
ühenduse korral kauguse ja  fikseerida
elektroonilise horisontaal- ja vertikaalringi
lugemeid. Keskmistes tingimustes on
mõõtekaugus prismaga 0,6-3km, miniprisma
puhul poole vähem. Prisma on teatud nurkade all
olev peeglitesüsteem, mille esikülg on kaetud
klaasiga.

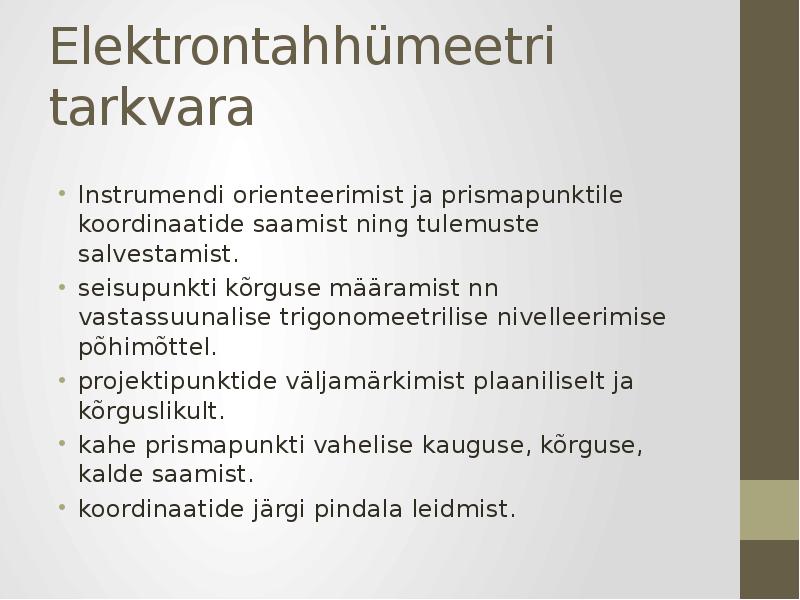

Elektrontahhümeetri
tarkvara
• Instrumendi orienteerimist ja prismapunktile
koordinaatide saamist ning tulemuste
salvestamist.
• seisupunkti kõrguse määramist nn
vastassuunalise trigonomeetrilise nivelleerimise
põhimõttel.
• projektipunktide väljamärkimist plaaniliselt ja
kõrguslikult.
• kahe prismapunkti vahelise kauguse, kõrguse,
kalde saamist.
• koordinaatide järgi pindala  leidmist .
Tänan  kuulamast
