Elektrontahhümeetrite areng läbi aja. (0)

Elektrontahhümeetrite areng
läbi aja.
Siim Nugis, Jaago
Kajalainen, Mirko Oja

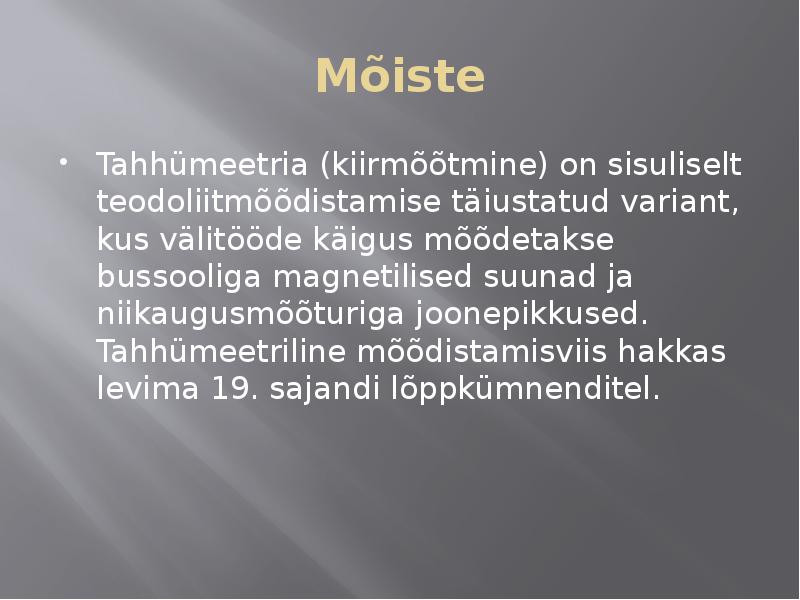

Mõiste
Tahhümeetria (kiirmõõtmine) on sisuliselt
teodoliitmõõdistamise täiustatud variant, kus välitööde
käigus mõõdetakse bussooliga magnetilised suunad ja
niikaugusmõõturiga joonepikkused. Tahhümeetriline
mõõdistamisviis hakkas levima 19. sajandi
lõppkümnenditel.
Elektrontahhümeetrite ajalugu

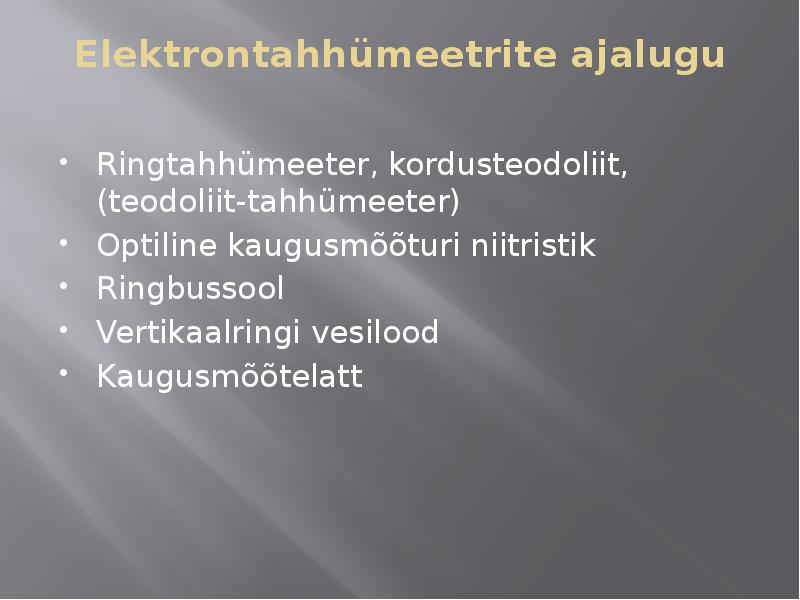

Ringtahhümeeter, kordusteodoliit, (teodoliit
tahhümeeter)
Optiline kaugusmõõturi niitristik
Ringbussool
Vertikaalringi vesilood
Kaugusmõõtelatt
Elektrontahhümeetrite ajalugu
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level

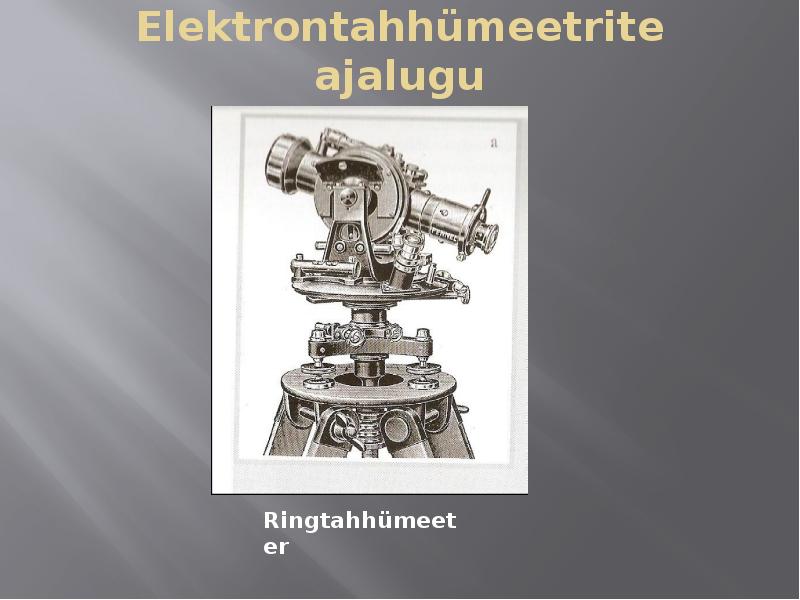

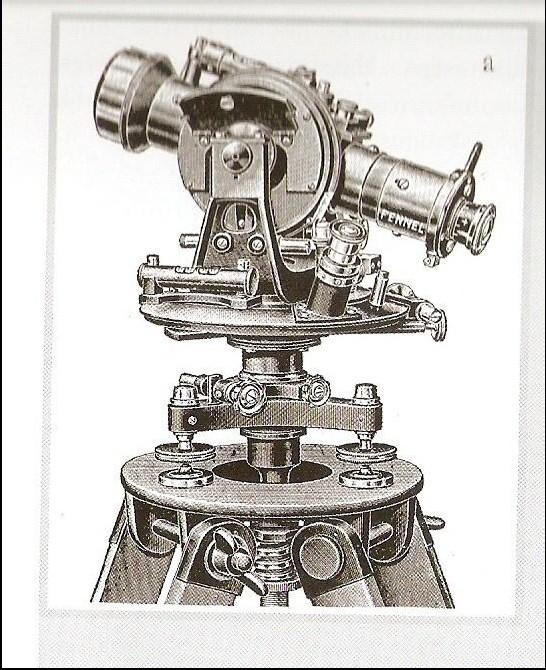

Ringtahhümeeter

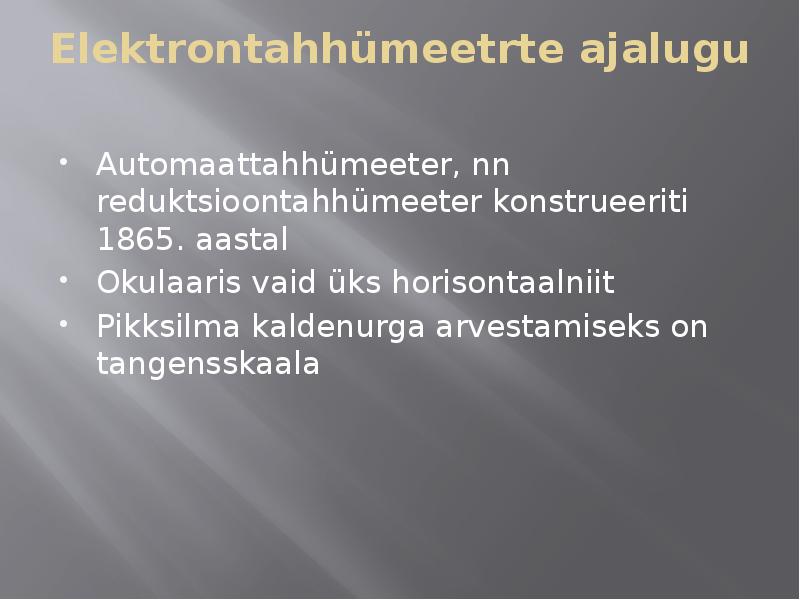

Elektrontahhümeetrte ajalugu
Automaattahhümeeter, nn reduktsioontahhümeeter
konstrueeriti 1865. aastal
Okulaaris vaid üks horisontaalniit
Pikksilma kaldenurga arvestamiseks on tangensskaala
Elektrontahhümeetrite ajalugu
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level

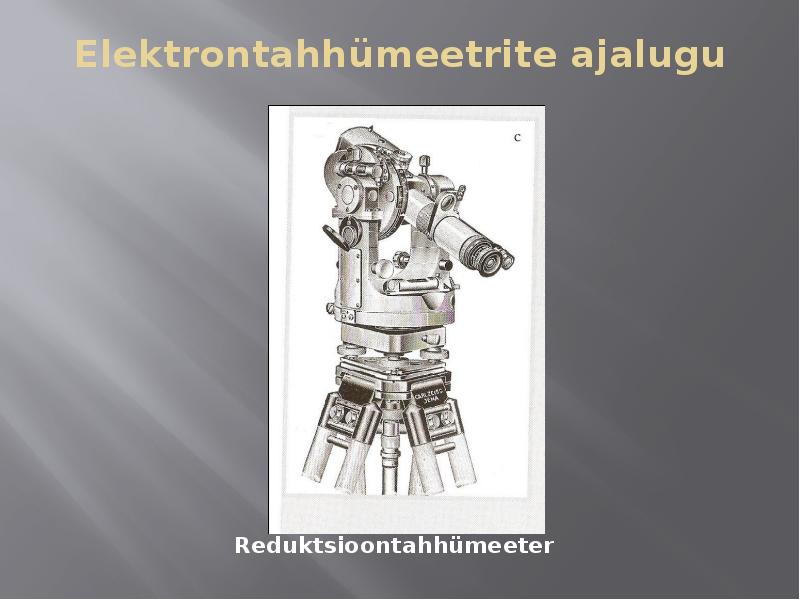

Reduktsioontahhümeeter
Elektrontahhümeetrite ajalugu

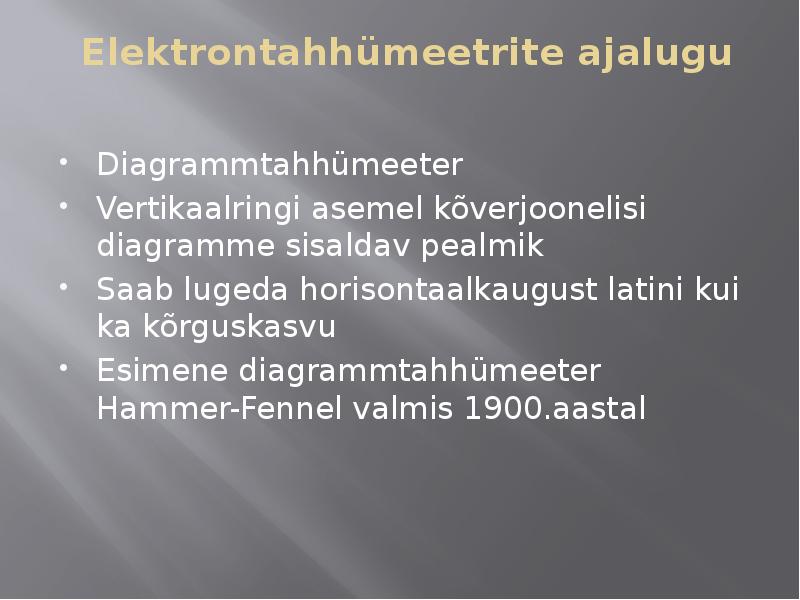

Diagrammtahhümeeter
Vertikaalringi asemel kõverjoonelisi diagramme
sisaldav pealmik
Saab lugeda horisontaalkaugust latini kui ka
kõrguskasvu
Esimene diagrammtahhümeeter HammerFennel valmis
1900.aastal
Elektrontahhümeetrite ajalugu
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level

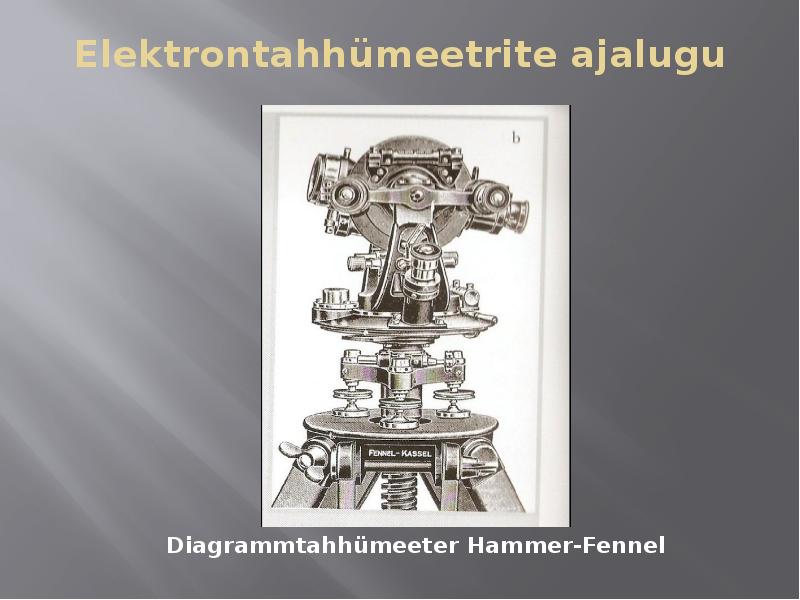

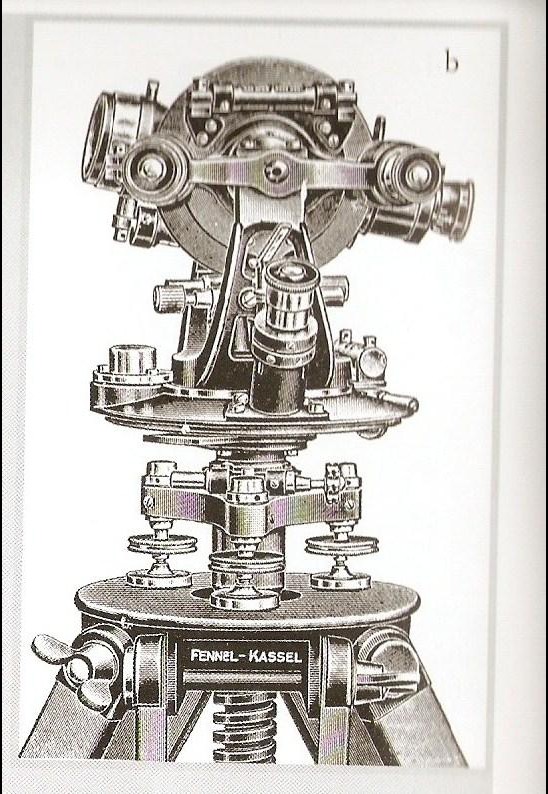

Diagrammtahhümeeter HammerFennel

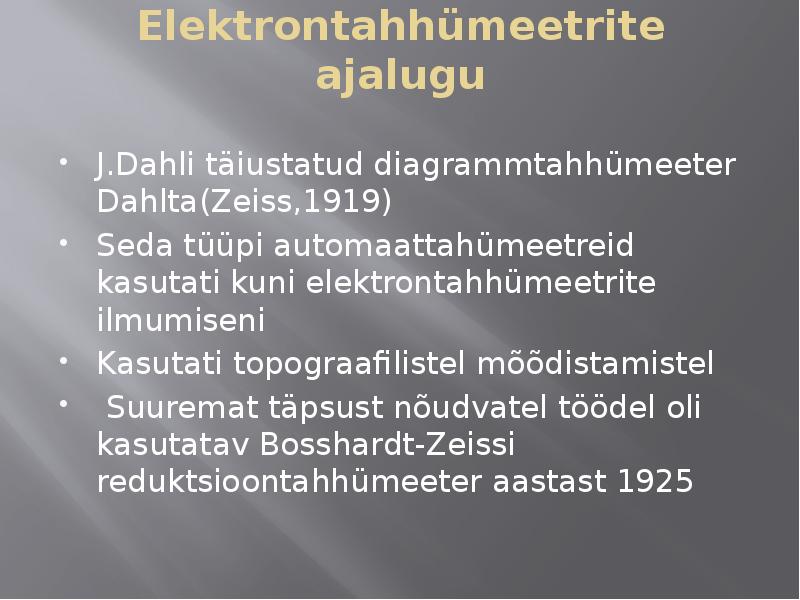

Elektrontahhümeetrite ajalugu
J.Dahli täiustatud diagrammtahhümeeter
Dahlta(Zeiss,1919)
Seda tüüpi automaattahümeetreid kasutati kuni
elektrontahhümeetrite ilmumiseni
Kasutati topograafilistel mõõdistamistel
Suuremat täpsust nõudvatel töödel oli kasutatav
BosshardtZeissi reduktsioontahhümeeter aastast 1925
Elektrontahhümeetrite ajalugu
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level

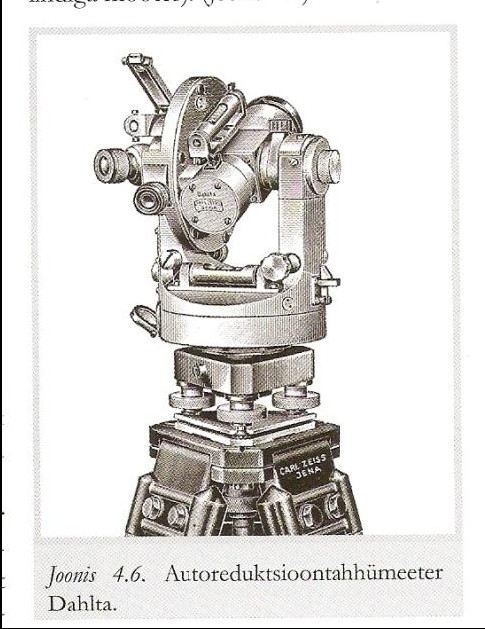

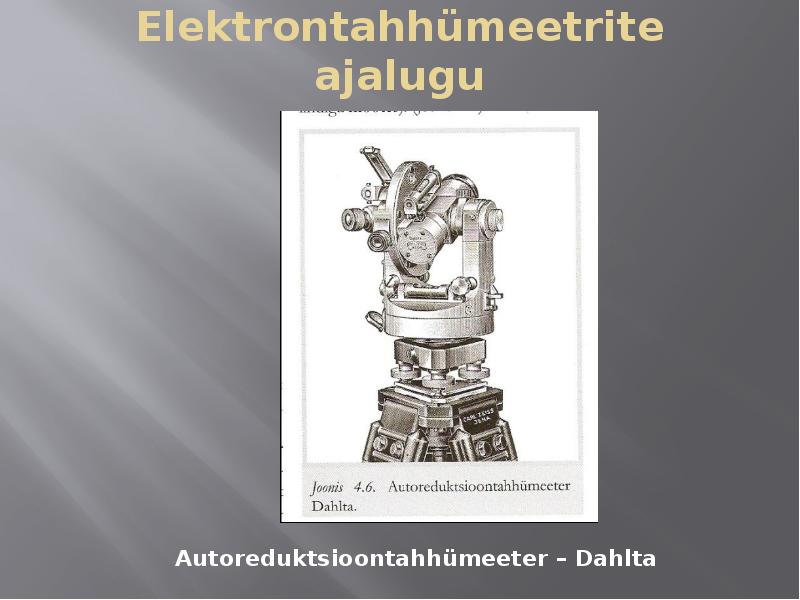

Autoreduktsioontahhümeeter ­ Dahlta

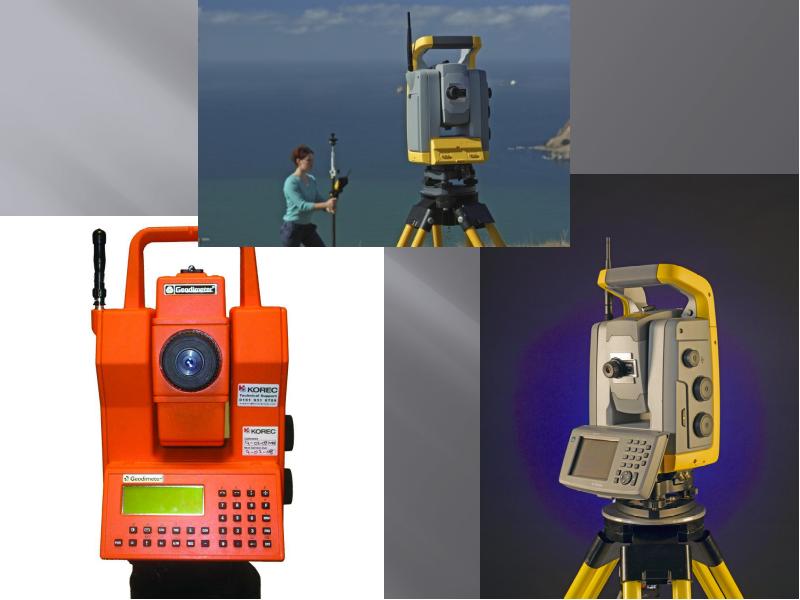

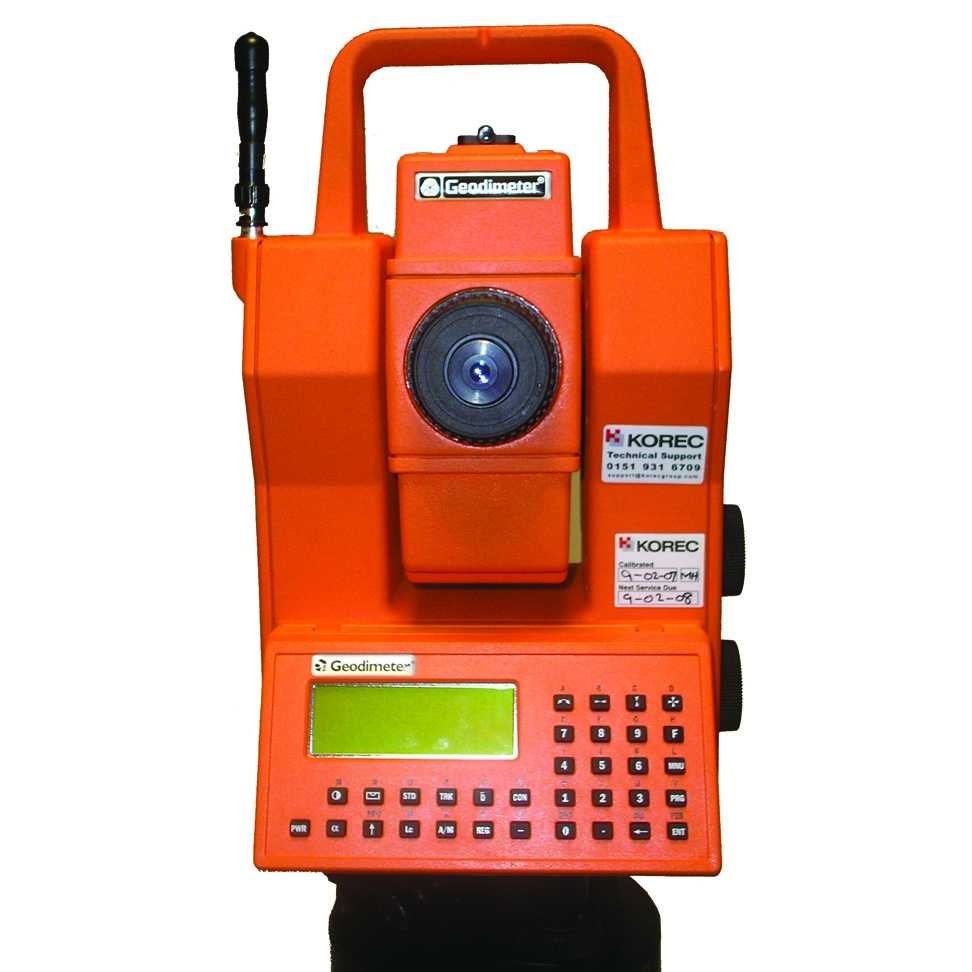

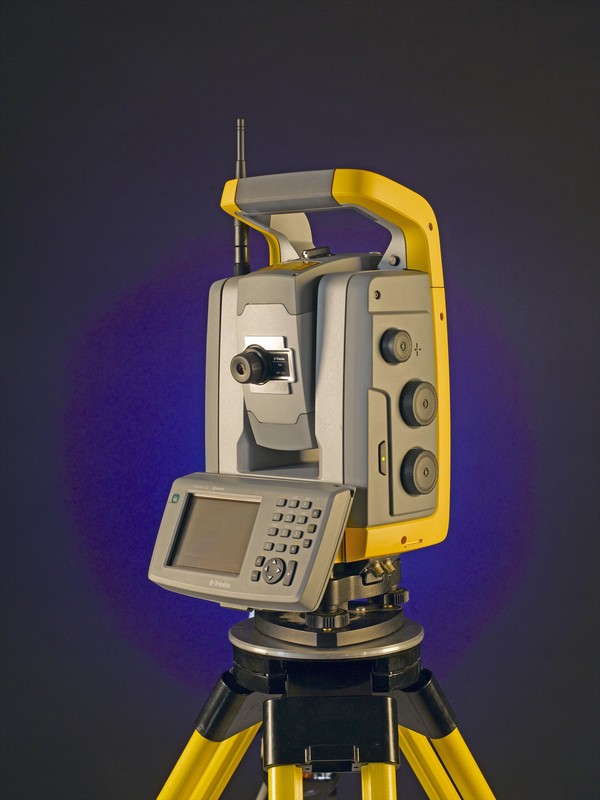

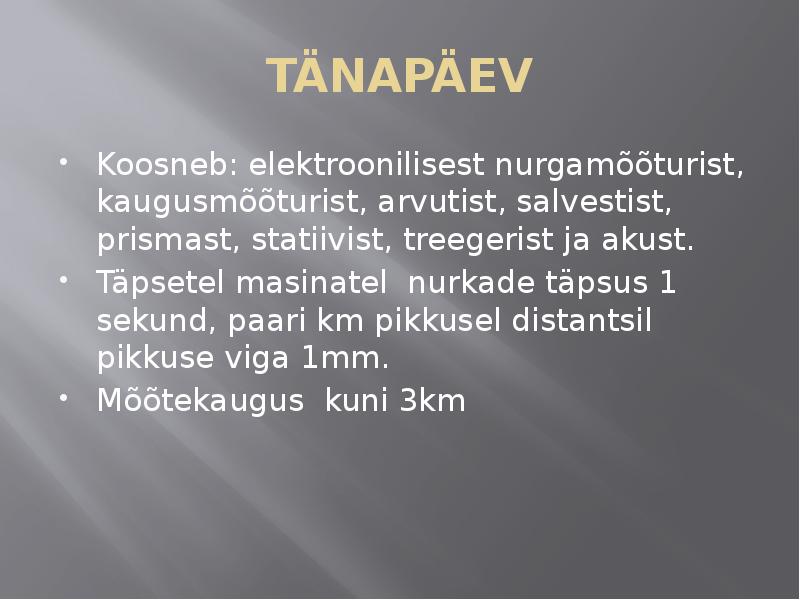

TÄNAPÄEV
Koosneb: elektroonilisest nurgamõõturist, kaugusmõõturist, arvutist, salvestist,
prismast, statiivist, treegerist ja akust.
Täpsetel masinatel nurkade täpsus 1 sekund, paari km pikkusel distantsil pikkuse viga
1mm.
Mõõtekaugus kuni 3km

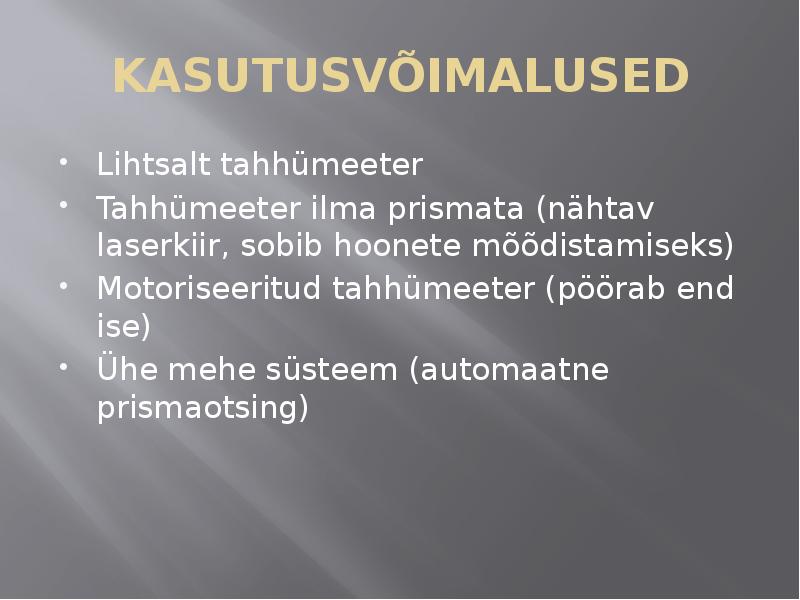

KASUTUSVÕIMALUSED

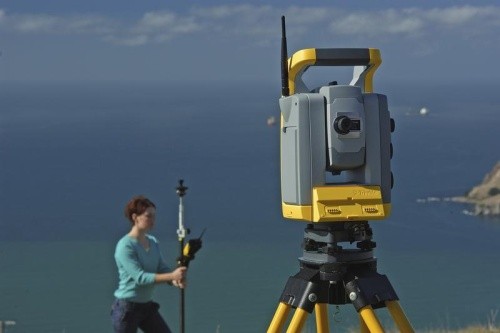

Lihtsalt tahhümeeter
Tahhümeeter ilma prismata (nähtav laserkiir, sobib hoonete mõõdistamiseks)
Motoriseeritud tahhümeeter (pöörab end ise)
Ühe mehe süsteem (automaatne prismaotsing)

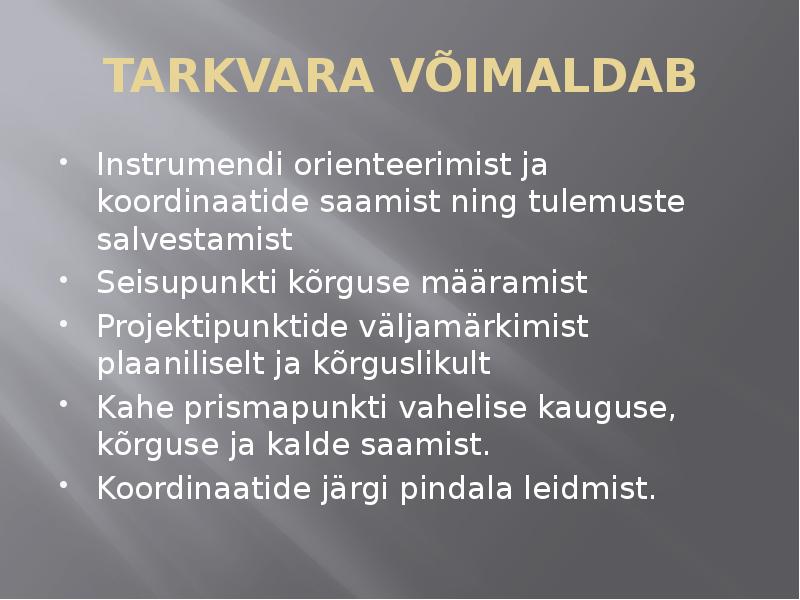

TARKVARA VÕIMALDAB
Instrumendi orienteerimist ja koordinaatide saamist ning tulemuste salvestamist
Seisupunkti kõrguse määramist
Projektipunktide väljamärkimist plaaniliselt ja kõrguslikult
Kahe prismapunkti vahelise kauguse, kõrguse ja kalde saamist.
Koordinaatide järgi pindala leidmist.

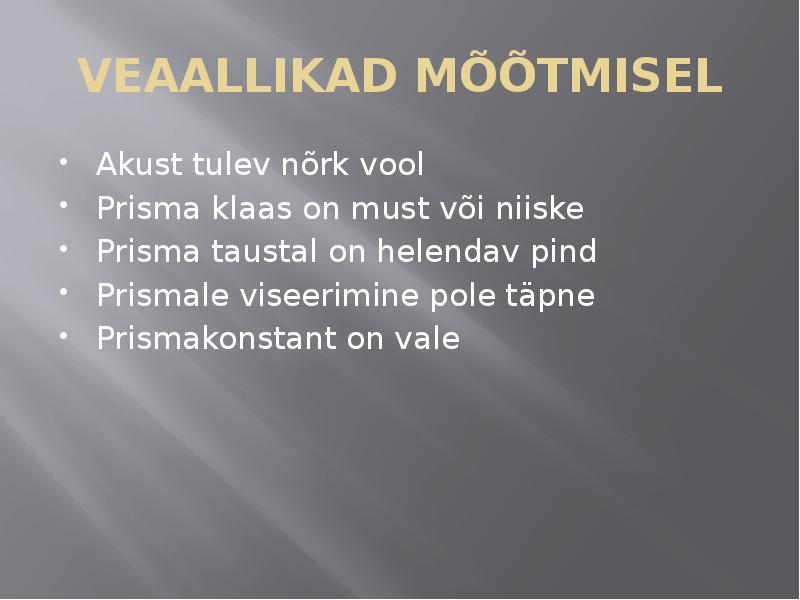

VEAALLIKAD MÕÕTMISEL
Akust tulev nõrk vool
Prisma klaas on must või niiske
Prisma taustal on helendav pind
Prismale viseerimine pole täpne
Prismakonstant on vale

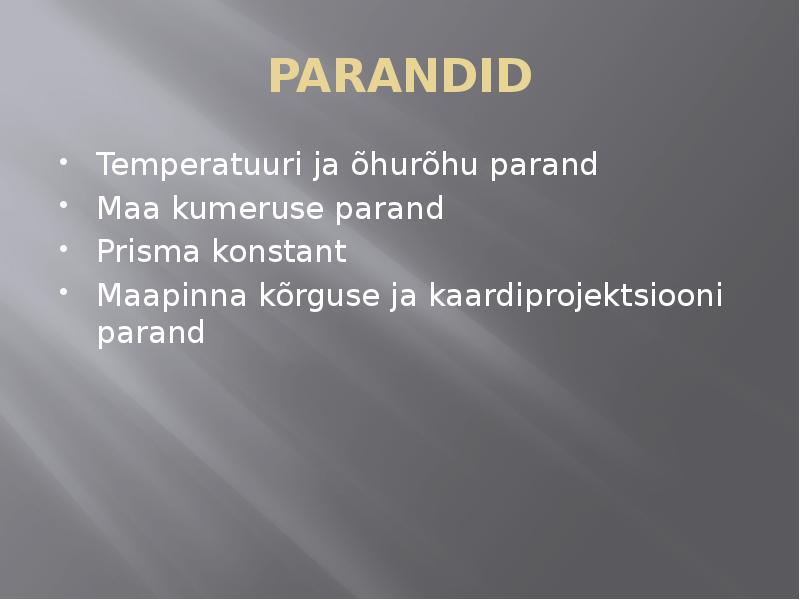

PARANDID
Temperatuuri ja õhurõhu parand
Maa kumeruse parand
Prisma konstant
Maapinna kõrguse ja kaardiprojektsiooni parand
