IEEE 802.x
Indrek Salm

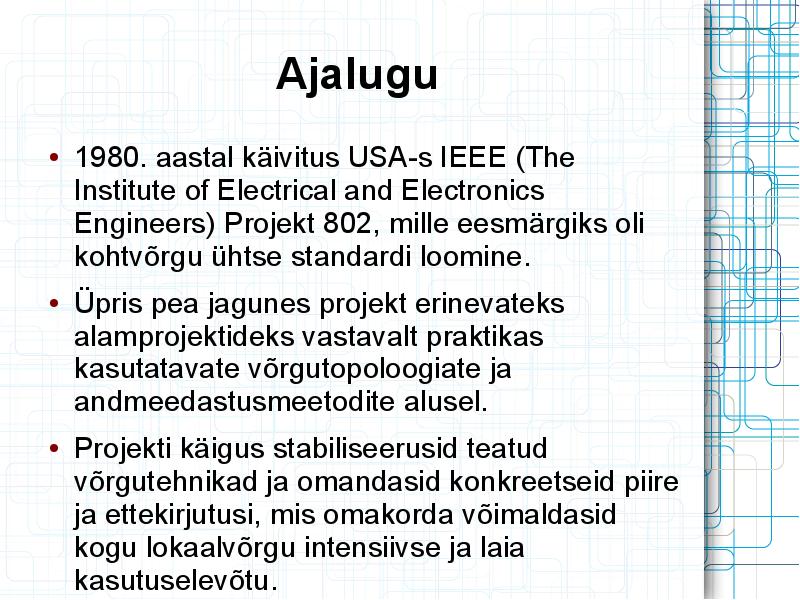

Ajalugu
1980. aastal käivitus USA-s IEEE (The
Institute of Electrical and Electronics
Engineers) Projekt 802, mille eesmärgiks oli
kohtvõrgu ühtse standardi loomine.
Üpris pea jagunes projekt erinevateks
alamprojektideks vastavalt praktikas
kasutatavate võrgutopoloogiate ja
andmeedastusmeetodite alusel.
Projekti käigus stabiliseerusid teatud
võrgutehnikad ja omandasid konkreetseid piire
ja ettekirjutusi, mis omakorda võimaldasid
kogu lokaalvõrgu intensiivse ja laia
kasutuselevõtu.

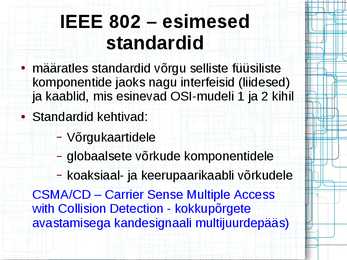

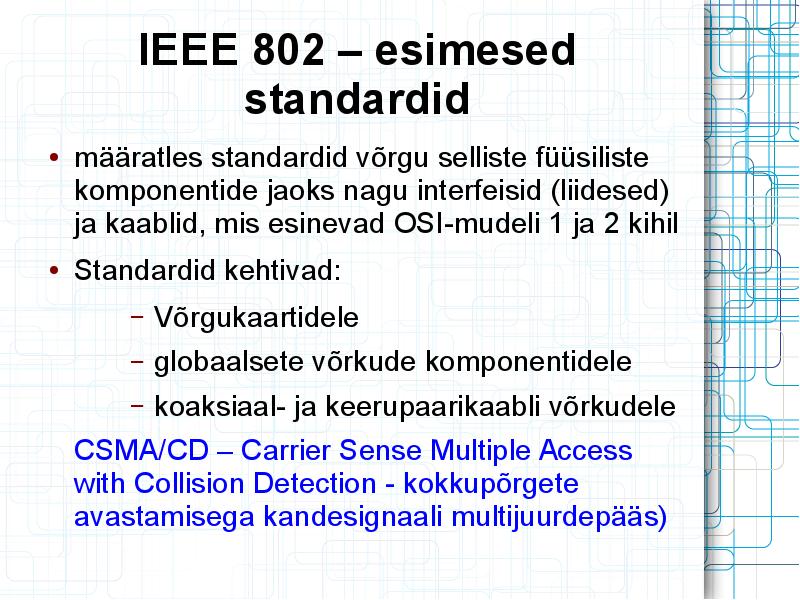

IEEE 802 ­ esimesed
standardid
määratles standardid võrgu selliste füüsiliste
komponentide jaoks nagu interfeisid (liidesed)
ja kaablid, mis esinevad OSI-mudeli 1 ja 2 kihil
Standardid kehtivad:
­ Võrgukaartidele
­ globaalsete võrkude komponentidele
­ koaksiaal- ja keerupaarikaabli võrkudele
CSMA/CD ­ Carrier Sense Multiple Access
with Collision Detection - kokkupõrgete
avastamisega kandesignaali multijuurdepääs)

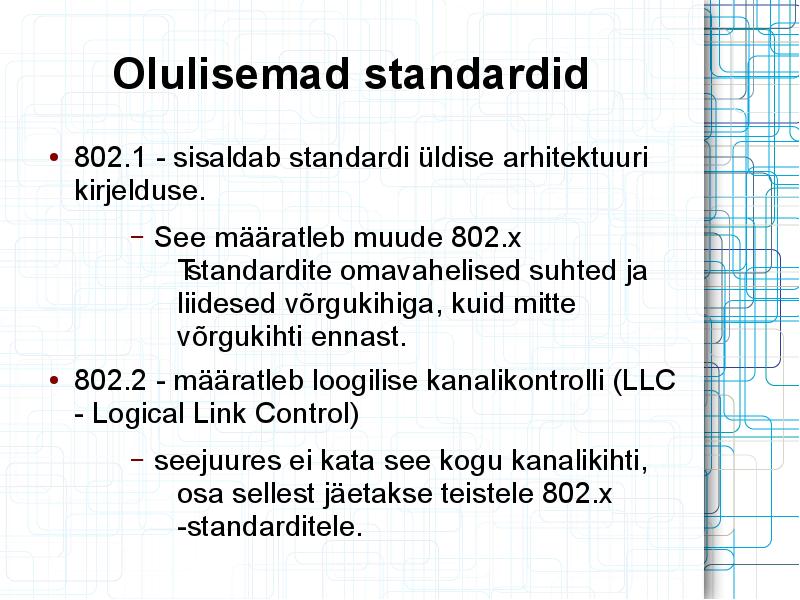

Olulisemad standardid
802.1 - sisaldab standardi üldise arhitektuuri
kirjelduse.
­ See määratleb muude 802.x
standardite omavahelised suhted ja
liidesed võrgukihiga, kuid mitte
võrgukihti ennast.
802.2 - määratleb loogilise kanalikontrolli (LLC
- Logical Link Control)
­ seejuures ei kata see kogu kanalikihti,
osa sellest jäetakse teistele 802.x
-standarditele.

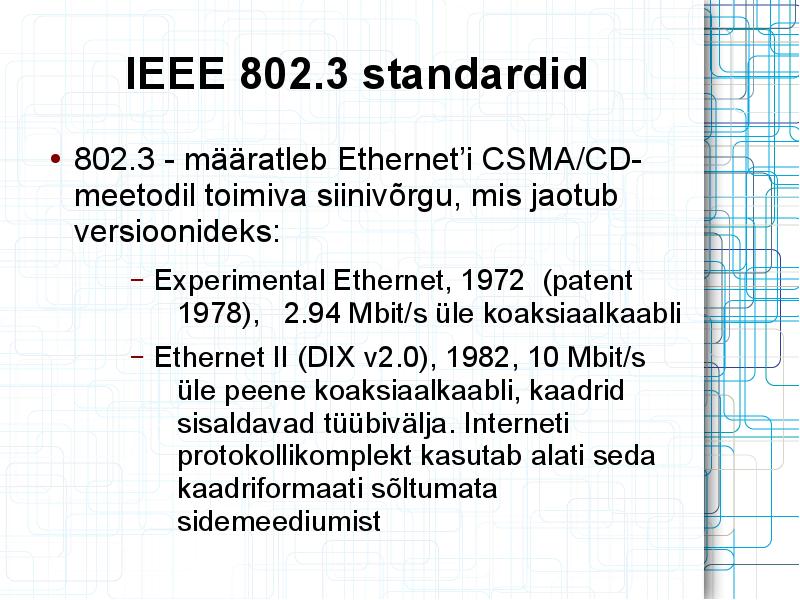

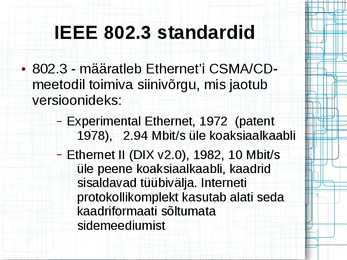

IEEE 802.3 standardid
802.3 - määratleb Ethernet'i CSMA/CD-
meetodil toimiva siinivõrgu, mis jaotub
versioonideks:
­ Experimental Ethernet, 1972 (patent
1978), 2.94 Mbit/s üle koaksiaalkaabli
­ Ethernet II (DIX v2.0), 1982, 10 Mbit/s
üle peene koaksiaalkaabli, kaadrid
sisaldavad tüübivälja. Interneti
protokollikomplekt kasutab alati seda
kaadriformaati sõltumata
sidemeediumist

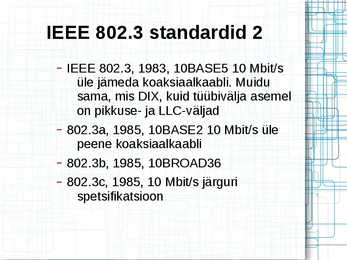

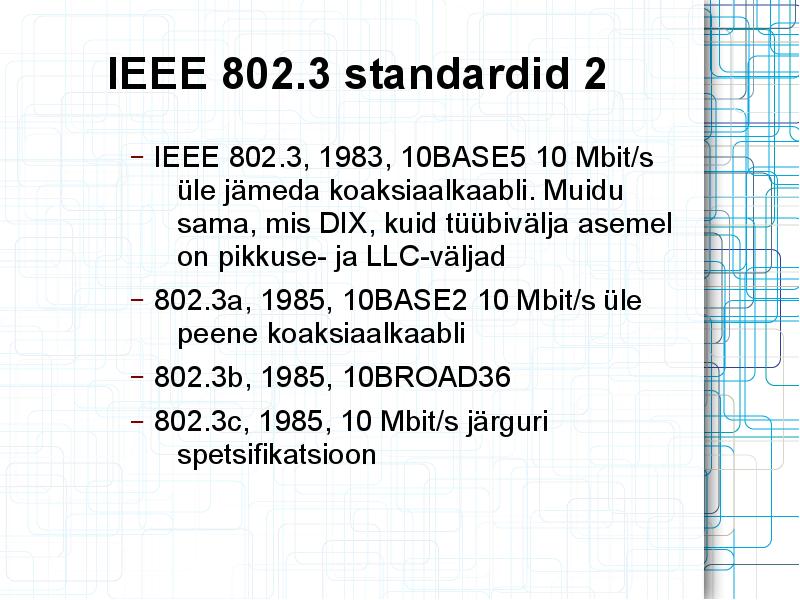

IEEE 802.3 standardid 2
­ IEEE 802.3, 1983, 10BASE5 10 Mbit/s
üle jämeda koaksiaalkaabli. Muidu
sama, mis DIX, kuid tüübivälja asemel
on pikkuse- ja LLC-väljad
­ 802.3a, 1985, 10BASE2 10 Mbit/s üle
peene koaksiaalkaabli
­ 802.3b, 1985, 10BROAD36
­ 802.3c, 1985, 10 Mbit/s järguri
spetsifikatsioon

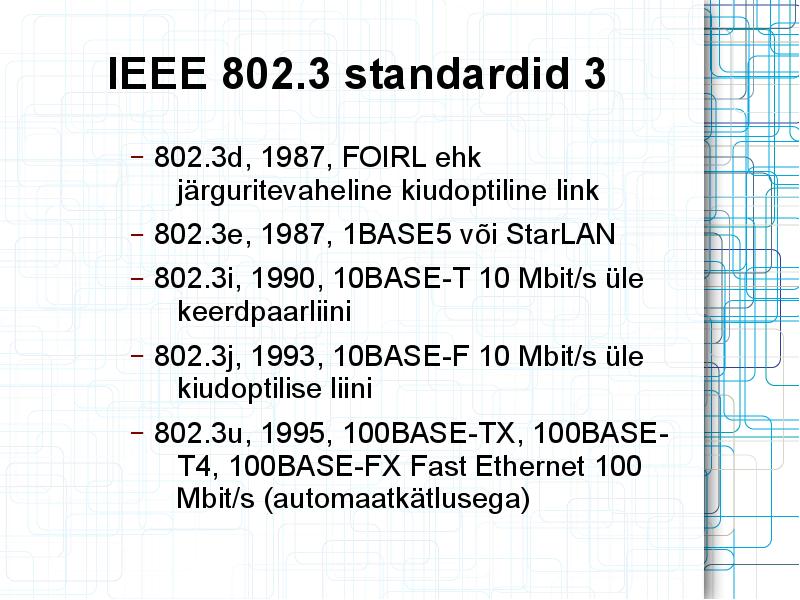

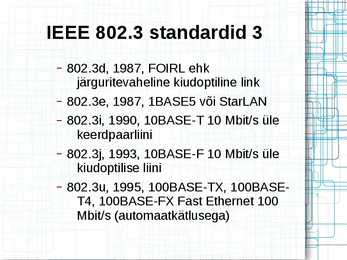

IEEE 802.3 standardid 3
­ 802.3d, 1987, FOIRL ehk
järguritevaheline kiudoptiline link
­ 802.3e, 1987, 1BASE5 või StarLAN
­ 802.3i, 1990, 10BASE-T 10 Mbit/s üle
keerdpaarliini
­ 802.3j, 1993, 10BASE-F 10 Mbit/s üle
kiudoptilise liini
­ 802.3u, 1995, 100BASE-TX, 100BASE-
T4, 100BASE-FX Fast Ethernet 100
Mbit/s (automaatkätlusega)

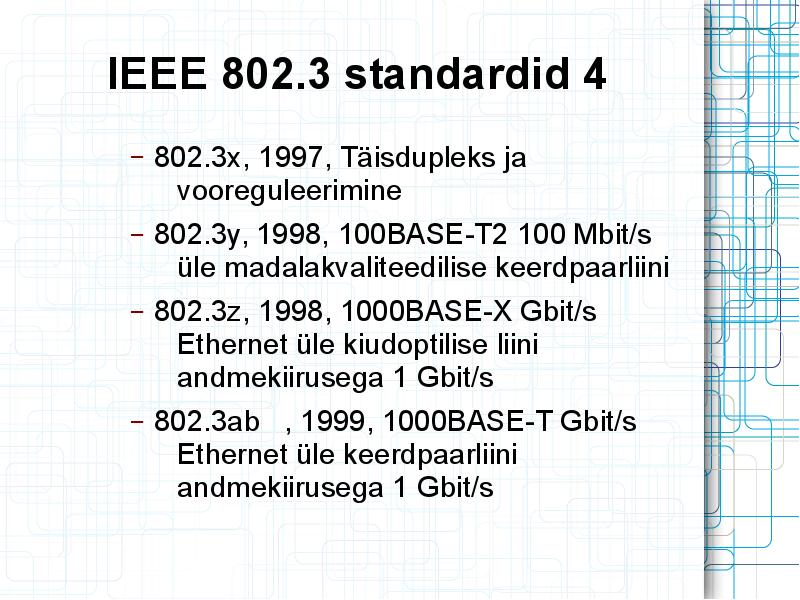

IEEE 802.3 standardid 4
­ 802.3x, 1997, Täisdupleks ja
vooreguleerimine
­ 802.3y, 1998, 100BASE-T2 100 Mbit/s
üle madalakvaliteedilise keerdpaarliini
­ 802.3z, 1998, 1000BASE-X Gbit/s
Ethernet üle kiudoptilise liini
andmekiirusega 1 Gbit/s
­ 802.3ab , 1999, 1000BASE-T Gbit/s
Ethernet üle keerdpaarliini
andmekiirusega 1 Gbit/s

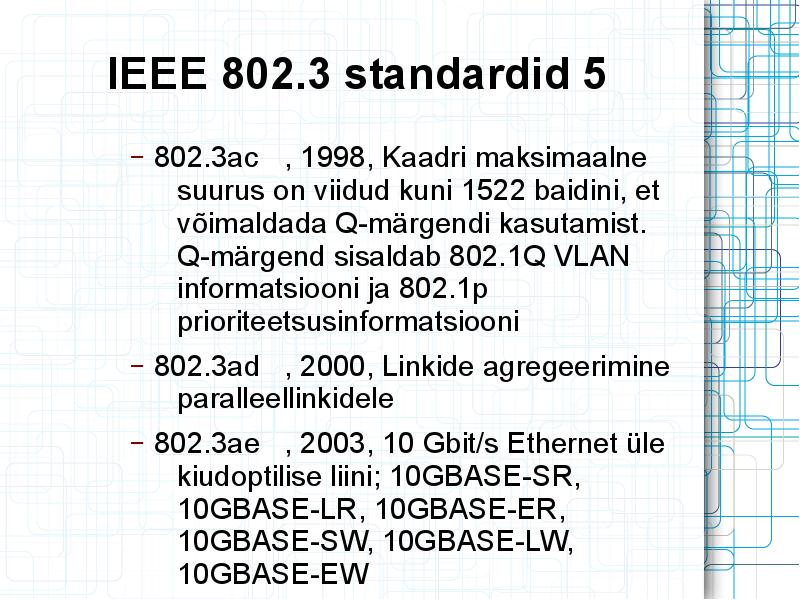

IEEE 802.3 standardid 5
­ 802.3ac , 1998, Kaadri maksimaalne
suurus on viidud kuni 1522 baidini, et
võimaldada Q-märgendi kasutamist.
Q-märgend sisaldab 802.1Q VLAN
informatsiooni ja 802.1p
prioriteetsusinformatsiooni
­ 802.3ad , 2000, Linkide agregeerimine
paralleellinkidele
­ 802.3ae , 2003, 10 Gbit/s Ethernet üle
kiudoptilise liini; 10GBASE-SR,
10GBASE-LR, 10GBASE-ER,
10GBASE-SW, 10GBASE-LW,
10GBASE-EW

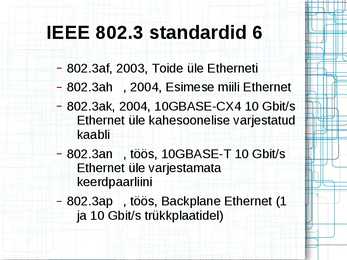

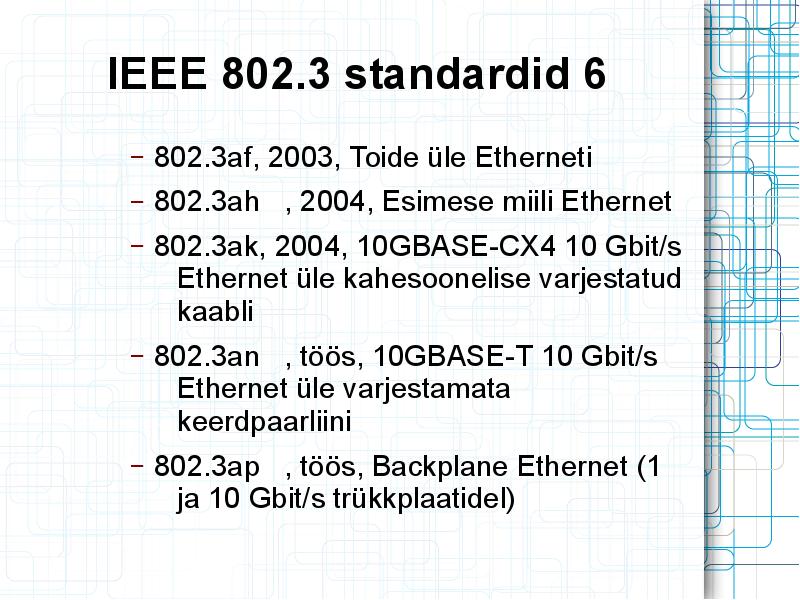

IEEE 802.3 standardid 6
­ 802.3af, 2003, Toide üle Etherneti
­ 802.3ah , 2004, Esimese miili Ethernet
­ 802.3ak, 2004, 10GBASE-CX4 10 Gbit/s
Ethernet üle kahesoonelise varjestatud
kaabli
­ 802.3an , töös, 10GBASE-T 10 Gbit/s
Ethernet üle varjestamata
keerdpaarliini
­ 802.3ap , töös, Backplane Ethernet (1
ja 10 Gbit/s trükkplaatidel)

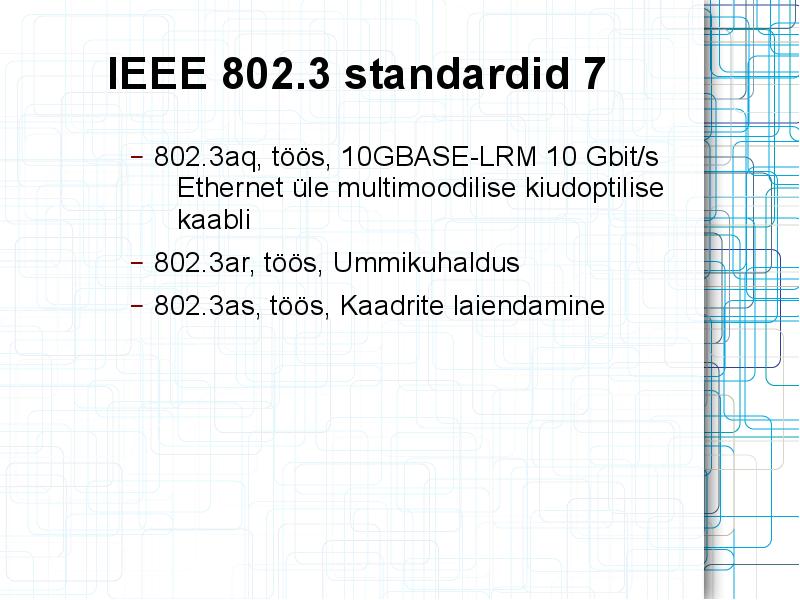

IEEE 802.3 standardid 7
­ 802.3aq, töös, 10GBASE-LRM 10 Gbit/s
Ethernet üle multimoodilise kiudoptilise
kaabli
­ 802.3ar, töös, Ummikuhaldus
­ 802.3as, töös, Kaadrite laiendamine

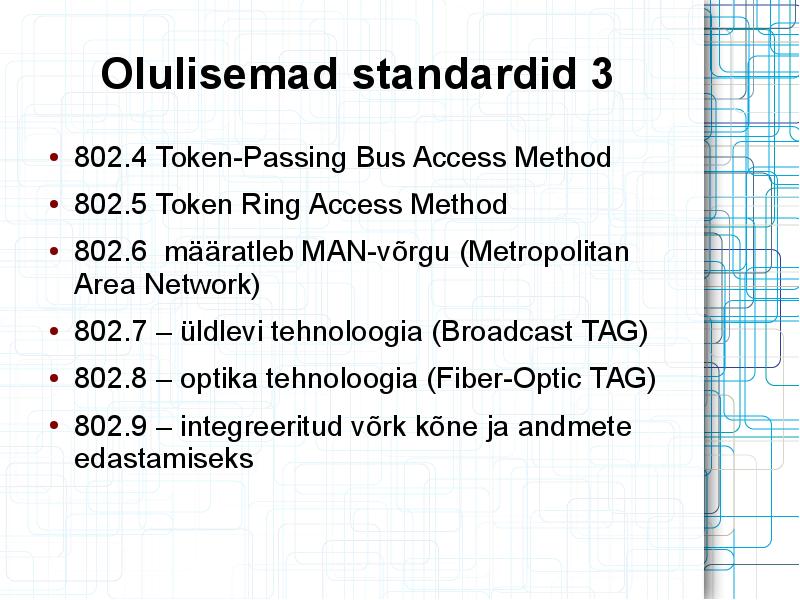

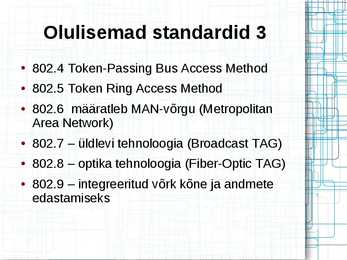

Olulisemad standardid 3
802.4 Token-Passing Bus Access Method
802.5 Token Ring Access Method
802.6 määratleb MAN-võrgu (Metropolitan
Area Network)
802.7 ­ üldlevi tehnoloogia (Broadcast TAG)
802.8 ­ optika tehnoloogia (Fiber-Optic TAG)
802.9 ­ integreeritud võrk kõne ja andmete
edastamiseks

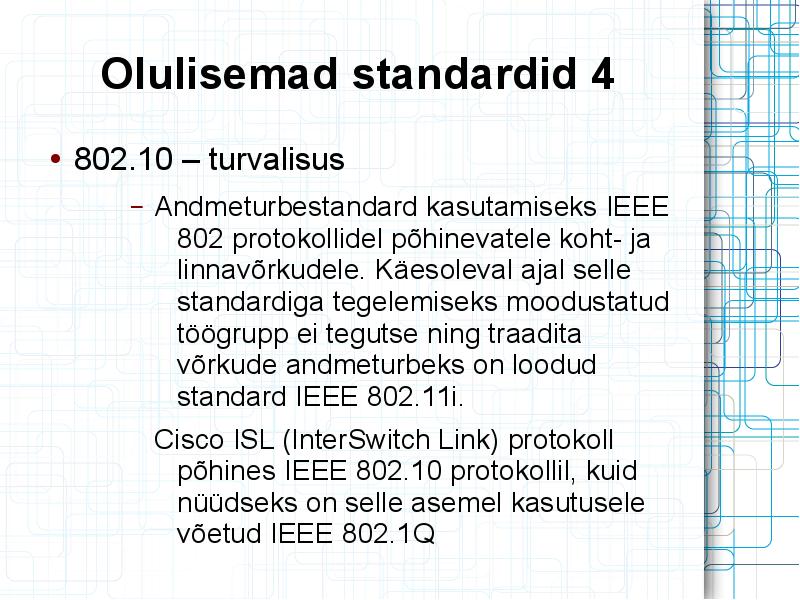

Olulisemad standardid 4
802.10 ­ turvalisus
­ Andmeturbestandard kasutamiseks IEEE
802 protokollidel põhinevatele koht- ja
linnavõrkudele. Käesoleval ajal selle
standardiga tegelemiseks moodustatud
töögrupp ei tegutse ning traadita
võrkude andmeturbeks on loodud
standard IEEE 802.11i.
Cisco ISL (InterSwitch Link) protokoll
põhines IEEE 802.10 protokollil, kuid
nüüdseks on selle asemel kasutusele
võetud IEEE 802.1Q

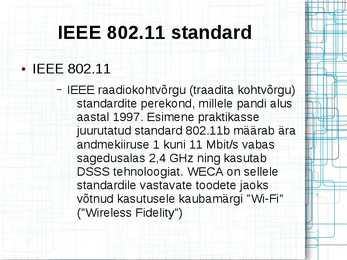

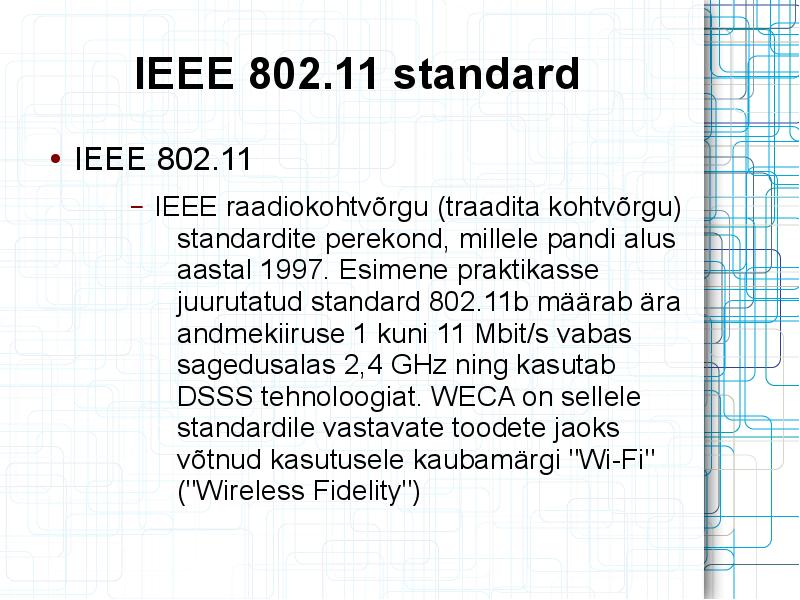

IEEE 802.11 standard
IEEE 802.11
­ IEEE raadiokohtvõrgu (traadita kohtvõrgu)
standardite perekond, millele pandi alus
aastal 1997. Esimene praktikasse
juurutatud standard 802.11b määrab ära
andmekiiruse 1 kuni 11 Mbit/s vabas
sagedusalas 2,4 GHz ning kasutab
DSSS tehnoloogiat. WECA on sellele
standardile vastavate toodete jaoks
võtnud kasutusele kaubamärgi "Wi-Fi"
("Wireless Fidelity")

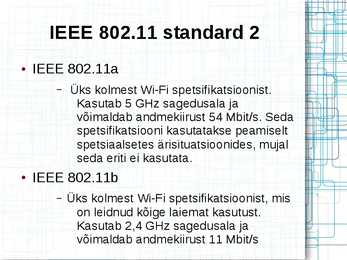

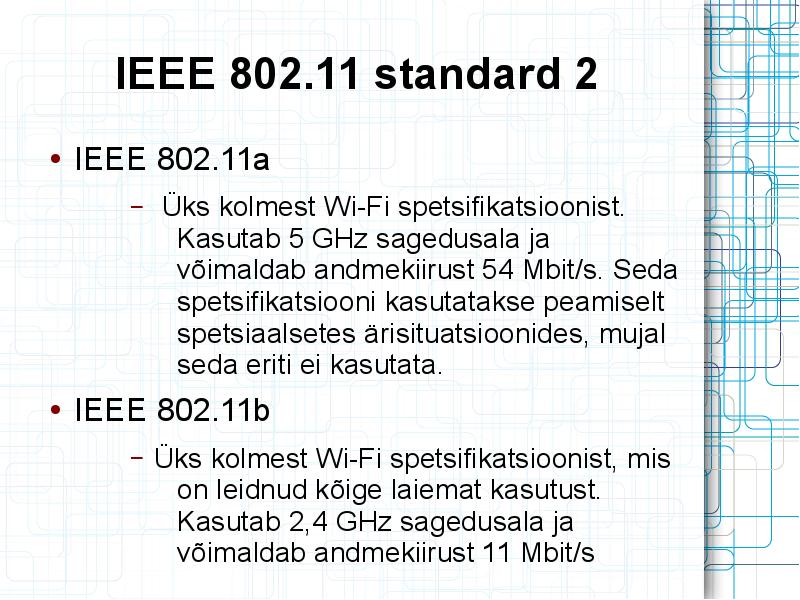

IEEE 802.11 standard 2
IEEE 802.11a
­ Üks kolmest Wi-Fi spetsifikatsioonist.
Kasutab 5 GHz sagedusala ja
võimaldab andmekiirust 54 Mbit/s. Seda
spetsifikatsiooni kasutatakse peamiselt
spetsiaalsetes ärisituatsioonides, mujal
seda eriti ei kasutata.
IEEE 802.11b
­ Üks kolmest Wi-Fi spetsifikatsioonist, mis
on leidnud kõige laiemat kasutust.
Kasutab 2,4 GHz sagedusala ja
võimaldab andmekiirust 11 Mbit/s

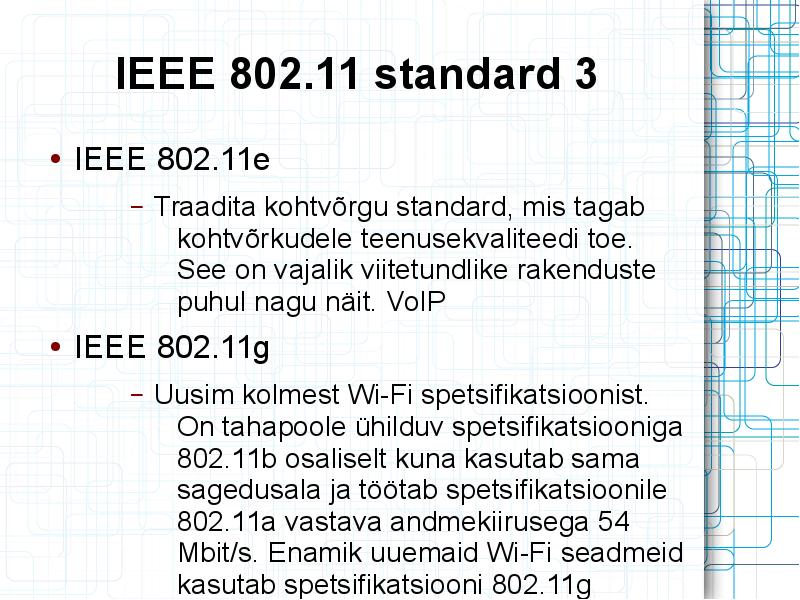

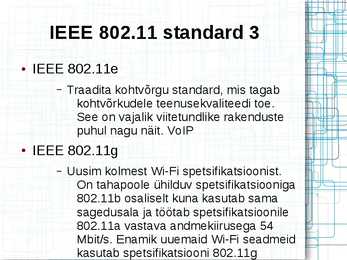

IEEE 802.11 standard 3
IEEE 802.11e
­ Traadita kohtvõrgu standard, mis tagab
kohtvõrkudele teenusekvaliteedi toe.
See on vajalik viitetundlike rakenduste
puhul nagu näit. VoIP
IEEE 802.11g
­ Uusim kolmest Wi-Fi spetsifikatsioonist.
On tahapoole ühilduv spetsifikatsiooniga
802.11b osaliselt kuna kasutab sama
sagedusala ja töötab spetsifikatsioonile
802.11a vastava andmekiirusega 54
Mbit/s. Enamik uuemaid Wi-Fi seadmeid
kasutab spetsifikatsiooni 802.11g

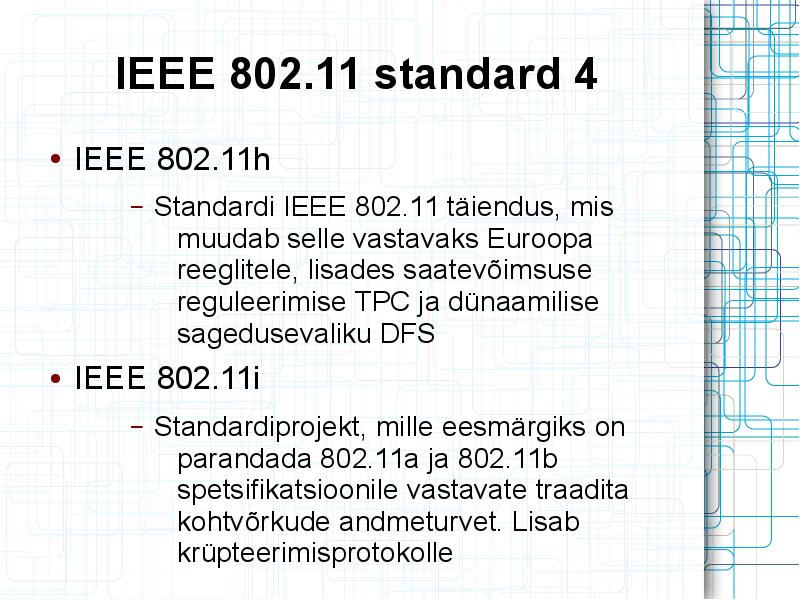

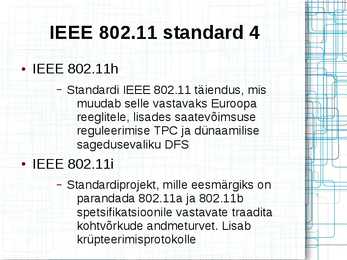

IEEE 802.11 standard 4
IEEE 802.11h
­ Standardi IEEE 802.11 täiendus, mis
muudab selle vastavaks Euroopa
reeglitele, lisades saatevõimsuse
reguleerimise TPC ja dünaamilise
sagedusevaliku DFS
IEEE 802.11i
­ Standardiprojekt, mille eesmärgiks on
parandada 802.11a ja 802.11b
spetsifikatsioonile vastavate traadita
kohtvõrkude andmeturvet. Lisab
krüpteerimisprotokolle

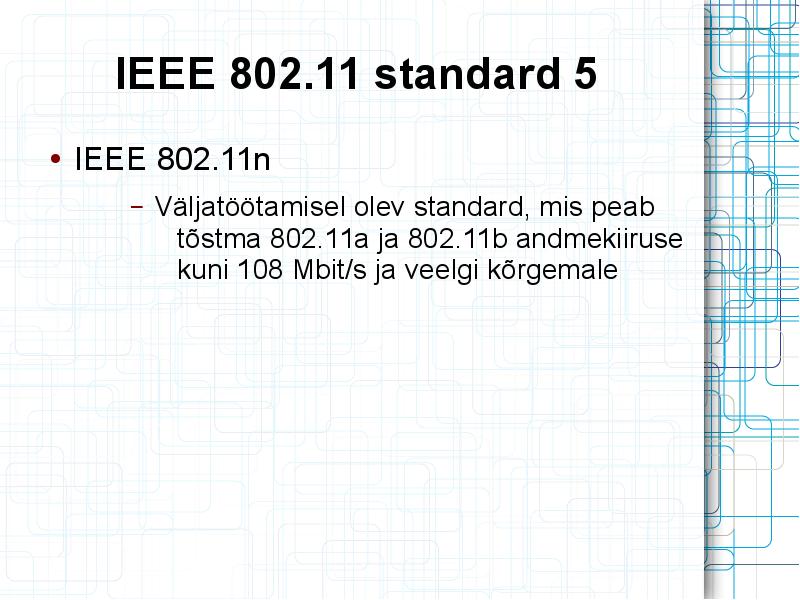

IEEE 802.11 standard 5
IEEE 802.11n
­ Väljatöötamisel olev standard, mis peab
tõstma 802.11a ja 802.11b
andmekiiruse kuni 108 Mbit/s ja veelgi
kõrgemale

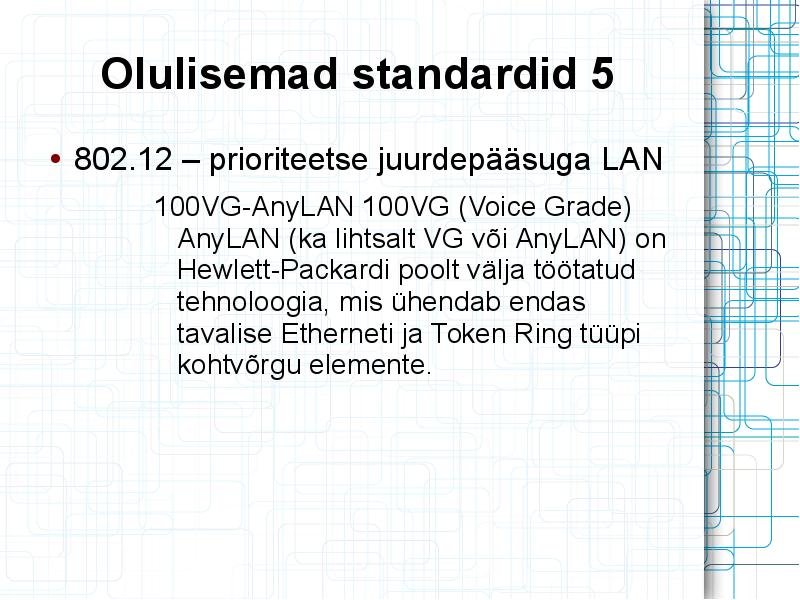

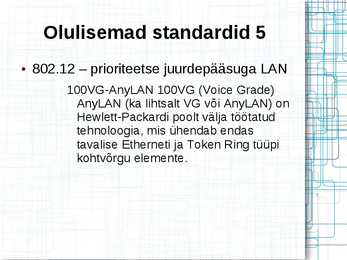

Olulisemad standardid 5
802.12 ­ prioriteetse juurdepääsuga LAN
100VG-AnyLAN 100VG (Voice Grade)
AnyLAN (ka lihtsalt VG või AnyLAN) on
Hewlett-Packardi poolt välja töötatud
tehnoloogia, mis ühendab endas
tavalise Etherneti ja Token Ring tüüpi
kohtvõrgu elemente.

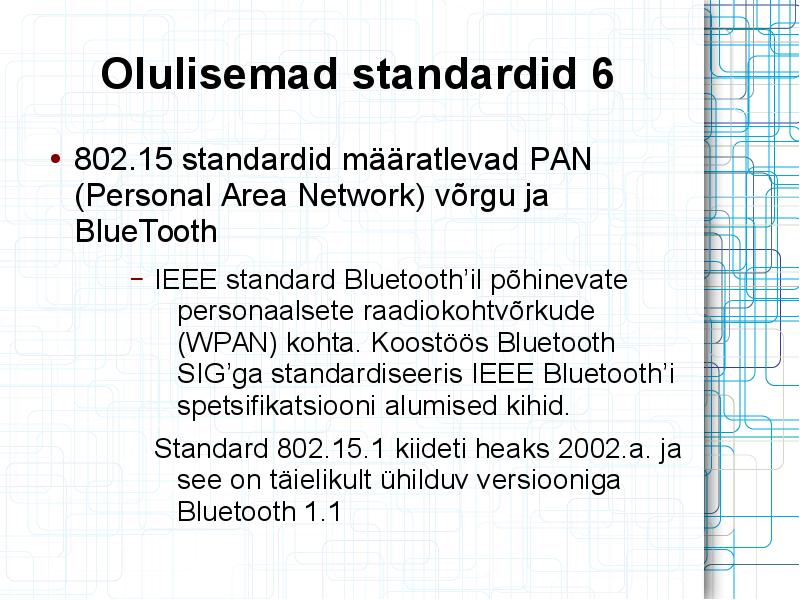

Olulisemad standardid 6
802.15 standardid määratlevad PAN
(Personal Area Network) võrgu ja
BlueTooth
­ IEEE standard Bluetooth'il põhinevate
personaalsete raadiokohtvõrkude
(WPAN) kohta. Koostöös Bluetooth
SIG'ga standardiseeris IEEE Bluetooth'i
spetsifikatsiooni alumised kihid.
Standard 802.15.1 kiideti heaks 2002.a. ja
see on täielikult ühilduv versiooniga
Bluetooth 1.1

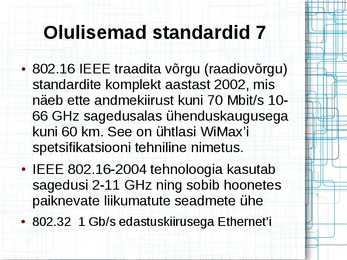

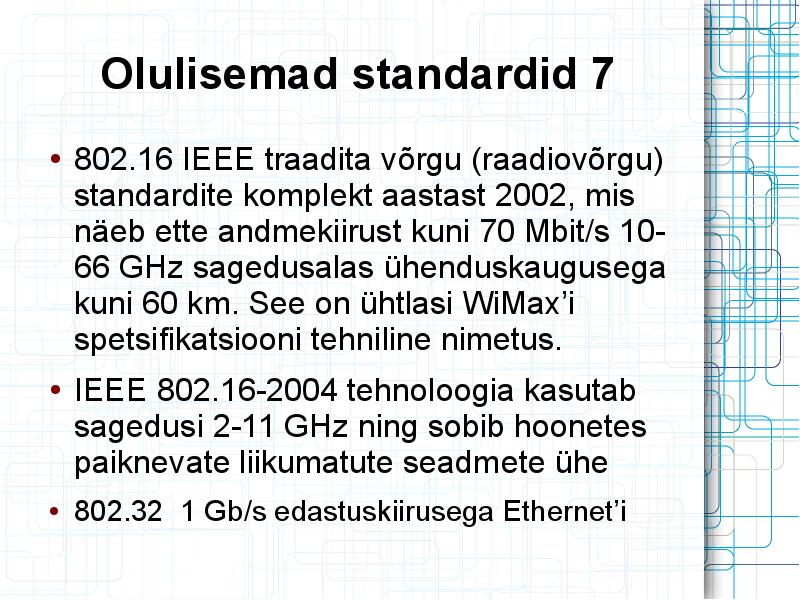

Olulisemad standardid 7
802.16 IEEE traadita võrgu (raadiovõrgu)
standardite komplekt aastast 2002, mis
näeb ette andmekiirust kuni 70 Mbit/s 10-
66 GHz sagedusalas ühenduskaugusega
kuni 60 km. See on ühtlasi WiMax'i
spetsifikatsiooni tehniline nimetus.
IEEE 802.16-2004 tehnoloogia kasutab
sagedusi 2-11 GHz ning sobib hoonetes
paiknevate liikumatute seadmete ühe
802.32 1 Gb/s edastuskiirusega Ethernet'i

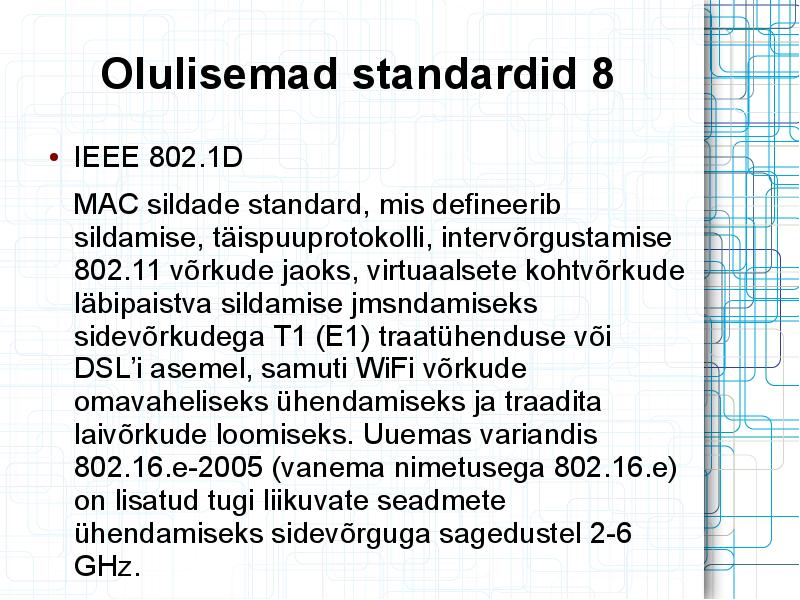

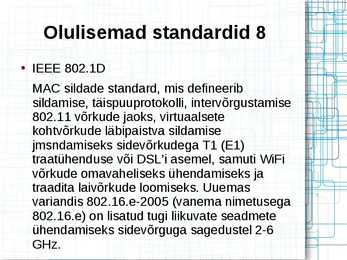

Olulisemad standardid 8
IEEE 802.1D
MAC sildade standard, mis defineerib
sildamise, täispuuprotokolli, intervõrgustamise
802.11 võrkude jaoks, virtuaalsete
kohtvõrkude läbipaistva sildamise
jmsndamiseks sidevõrkudega T1 (E1)
traatühenduse või DSL'i asemel, samuti WiFi
võrkude omavaheliseks ühendamiseks ja
traadita laivõrkude loomiseks. Uuemas
variandis 802.16.e-2005 (vanema nimetusega
802.16.e) on lisatud tugi liikuvate seadmete
ühendamiseks sidevõrguga sagedustel 2-6
GHz.

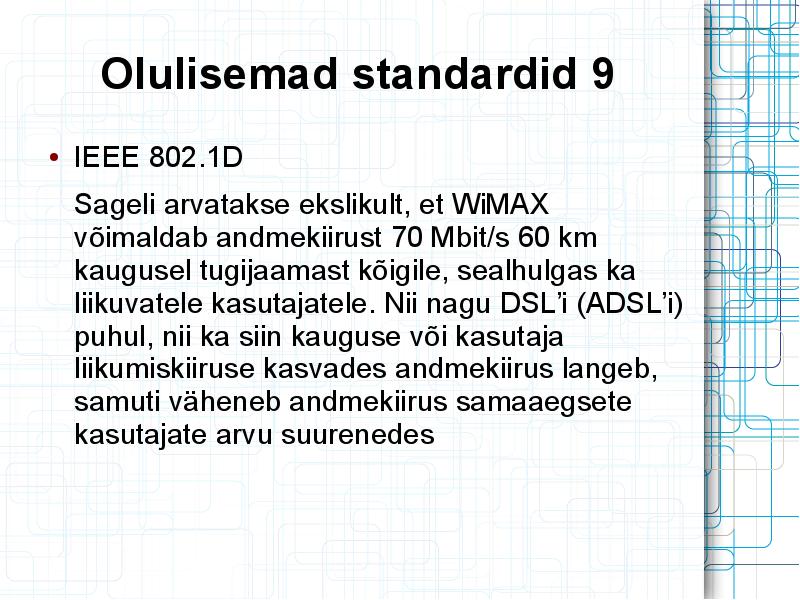

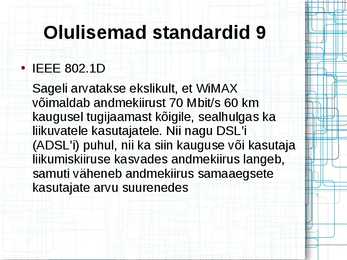

Olulisemad standardid 9
IEEE 802.1D
Sageli arvatakse ekslikult, et WiMAX
võimaldab andmekiirust 70 Mbit/s 60 km
kaugusel tugijaamast kõigile, sealhulgas ka
liikuvatele kasutajatele. Nii nagu DSL'i
(ADSL'i) puhul, nii ka siin kauguse või kasutaja
liikumiskiiruse kasvades andmekiirus langeb,
samuti väheneb andmekiirus samaaegsete
kasutajate arvu suurenedes

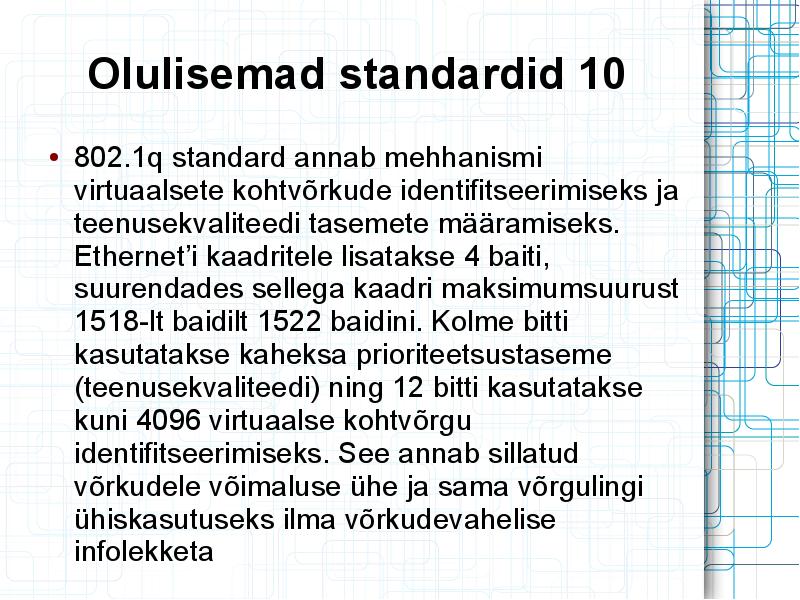

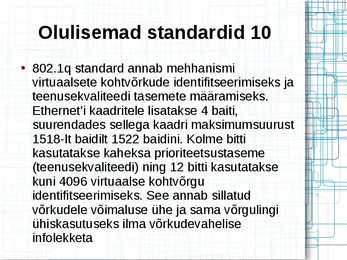

Olulisemad standardid 10
802.1q standard annab mehhanismi
virtuaalsete kohtvõrkude identifitseerimiseks ja
teenusekvaliteedi tasemete määramiseks.
Ethernet'i kaadritele lisatakse 4 baiti,
suurendades sellega kaadri maksimumsuurust
1518-lt baidilt 1522 baidini. Kolme bitti
kasutatakse kaheksa prioriteetsustaseme
(teenusekvaliteedi) ning 12 bitti kasutatakse
kuni 4096 virtuaalse kohtvõrgu
identifitseerimiseks. See annab sillatud
võrkudele võimaluse ühe ja sama võrgulingi
ühiskasutuseks ilma võrkudevahelise
infolekketa

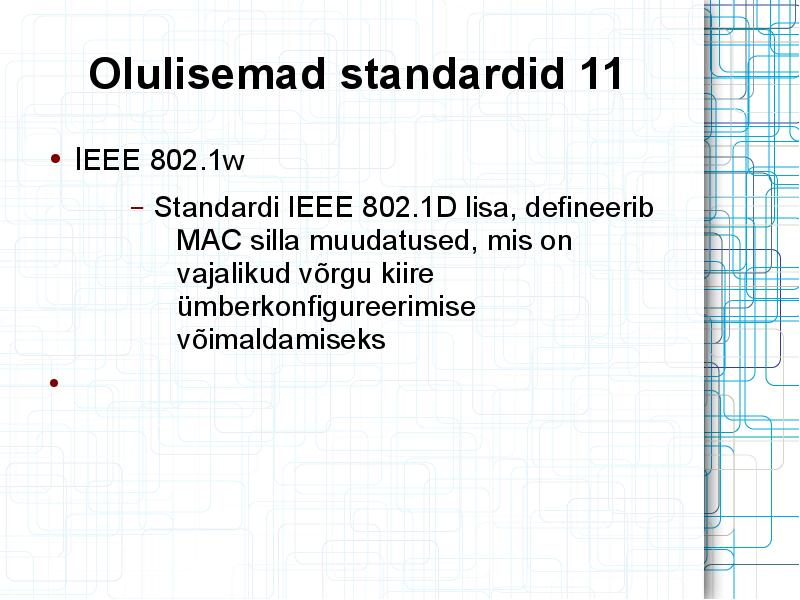

Olulisemad standardid 11
IEEE 802.1w
­ Standardi IEEE 802.1D lisa, defineerib
MAC silla muudatused, mis on
vajalikud võrgu kiire
ümberkonfigureerimise
võimaldamiseks

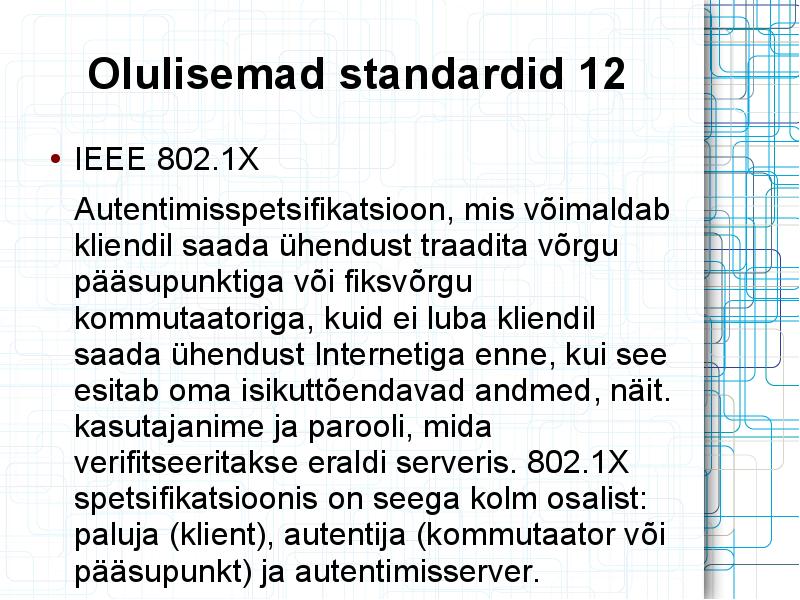

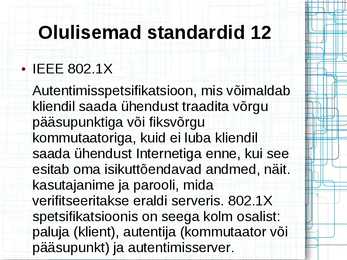

Olulisemad standardid 12
IEEE 802.1X
Autentimisspetsifikatsioon, mis võimaldab
kliendil saada ühendust traadita võrgu
pääsupunktiga või fiksvõrgu
kommutaatoriga, kuid ei luba kliendil
saada ühendust Internetiga enne, kui see
esitab oma isikuttõendavad andmed, näit.
kasutajanime ja parooli, mida
verifitseeritakse eraldi serveris. 802.1X
spetsifikatsioonis on seega kolm osalist:
paluja (klient), autentija (kommutaator või
pääsupunkt) ja autentimisserver.
TÄNAN KUULAMAST!
