LABORATOORNE TÖÖ № 3
Aukude sügavuse mõõtmine sügavuskruvikuga
1.Kasutatud mõõteriistad ja seadmed
Nimetus Mõõtepiirkond Täpsus

Nihik
0-150mm
0,1mm

Sügavuskruvik
0-100mm
0,01mm

Detail mõõdetavate aukudega
2.Mõõteskeem
3.Mõõtetulemused
Ava nr.
Mõõde nihikuga
Otsak
Mõõde sügavuskruvikuga
1
2
3
Keskm.
1
19,8
(0-25)
19,71
19,76
19,73
19,73
2
30,5
(50-75)
30,51
30.52
30,51
30,51
3
34,3
(50-75)
34,31
34,33
34,33
34,3
4
46,4
(50-75)
46,43
46,42
46,41
5
54,7
(75-100)
54,68
54,69
54,67
37,61
4.Töö Käik ja Mõõteriista ehitus
Vastupidiselt tavalisele kruvikule sügavuskruviku näit suureneb, kui mõõtekruvi sisse keerata. Seepärast on numbrid sügavuskruviku piki- ja ringskaalale kantud vastupidises järjekorras võrreldes tavalise kruvikuga:
pikiskaalal suurenevad numbrid paremalt vasakule, ringskaalal aga päripäeva.

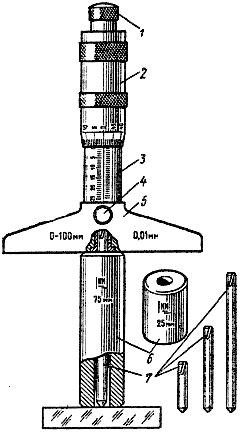

1 – käristi mutter
2 – trummel
3 – hülss
4 – pidur
5 – alus
6 – seademõõt
7 – vahetusotsakud
Esmalt puhastada sügavuskruvik ja mõõdetav detail ning seejärel seame sügavuskruviku nulli. Selleks: Kui mõõtepiirkond on 0…25 mm, siis tehakse seda kontrollplaadil, kui aga ülemine mõõtepiir on üle 25 mm, siis on selleks vastavate mõõtmetega seademõõdud. Võetakse näiteks vahetusotsak 50 mm ja torgatakse see lõhestatud otsa pidi kruvikusse.
Võetakse vastav seademõõt, asetatakse see püsti siledale kontrollplaadile ja juhitakse otsak seademõõdu avasse.
Vasaku käega tuleb hoida kruviku alusest ja suruda seda seademõõdu vastu, et kruvik ei saaks üles tõusta.
Keerata parema käega käristi mutrist kuni käristi teeb 2…3 krõpsu. Igaks juhuks tuleks kruvikut nihutada külg-suundades, sest otsak võib mõne astme taha kinni jääda või augu põhi ei pruugi olla tasane .
Võtta kruvik seademõõdust välja.
Kinnitada pidur.
Hoides vasaku käega trumlist, avada paremaga käristi mutter. Kui trummel ei avane kohe, siis lükata seda telje sihis.
Seada trummel nulli.
Kinnitada käristi mutter jälgides nullasendit.
Avada pidur.
Asetada kruvik uuesti seademõõtu ja kontrollida 3 korda nullasendit.
Kui seadeviga on alla poole trumli jaotusest, siis võib hakata mõõtma.
Kõigepealt mõõta esimese augu sügavus nihikuga. Vastavalt saadud
mõõtmele valida sobiv vahetusotsak ja seada see kruvikusse.
Mõõta ava sügavust kolm korda ja kanda tulemused tabelisse. Lugemi võtmisel tuleb kruviku näidule liita vahetusotsaku pikkus. Erinevad vahetusotsakud annavad 4 mõõtepiirkonda: 0 – 25, 25 – 50, 50 – 75 ja 75 – 100 mm.
Samuti mõõta ülejäänud 4 ava.
Pärast mõõtmisi õlitada kergelt mõõtepindu, panna mõõteriist karpi ja korrastada töökoht.
5.Järeldus
Nihikuga mõõtmine on kiirem ning mugavam, kuid täpsus on 0,1mm. Sügavuskruvik on palju täpsem (0,01mm), kuid temaga mõõtmine on palju aeganõudvam.
