Arvutid labor 3 (vene keeles) (0)

1 HALB

Vene keel - vene keelsed luuletused

TALLINNA TEHNIKAÜLIKOOL
Infotehnoloogia teaduskond
Arvutitehnika instituut
Oleg Toming 083905 IAPB28
Labor nr. 3
Лабораторная работа №3 по предмету « Arvutid I»
Õppejõud: Marina Brik
Tallinn 2009
Variandikood: 161-4774/14304
Требуется сделать арифметическо-логическое устройство, которое будет выполнять 4 разных действия, при подаче на него четырех разных сигналов. Арифметическо-логическое устройство состоит из части, которая отвечает за те или иные операции и части, отвечающей за выбор операции (два мультиплексора).
F1=A + B (aritmeetiline liitmine ) = Арифметическое сложение операндов A и B
F2=rol A ( ringnihe vasakule) = Круговой сдвиг операнда A (влево)
F3=inv A (inverteerida A väärtus) = Инвертирование значение операнда A
F4=A xor B = Операция XOR для операндов A и B
F1: Арифметическое сложение операндов A и B
Если А = 0010 и B = 0111, то в результате получим 0010 (2) + 0111 (7) = 1001 (9)
F2: Круговой сдвиг операнда A (влево)
На входе A = 1001, на выходе 0011. На входе 1000, на выходе 0001.
F3: Инвертирование значение операнда A
На входе A = 1111 , на выходе 0000. На входе 1000, на выходе 0111.
F4: Операция XOR для операндов A и B
F1: Арифметическое сложение операндов A и B
К счастью, в 74-ой серии Texas Instruments есть сумматор (74283), поэтому нам не придётся самим строить его логическую схему.

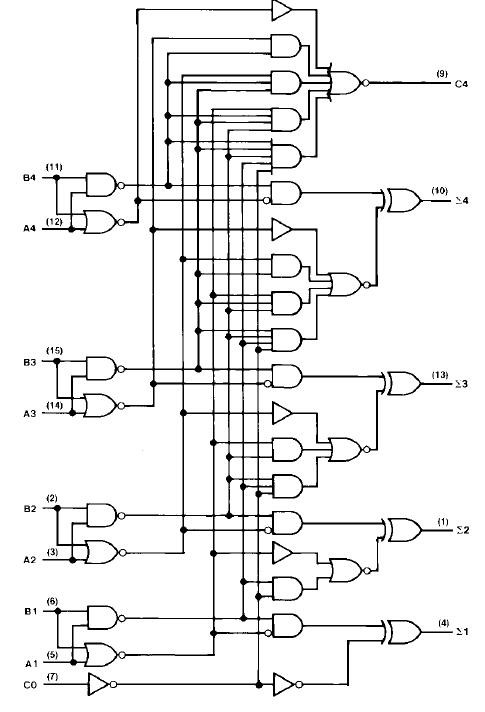

Из схемы видно, что данный 4-ых битный сумматор имеет по 4 входа для битов двух операндов, вход CARRY (C0), 4 выхода для полученных значений и выход CARRY. На входы (A1-A4) и (B1-B4) мы загружаем значения битов операндов A и B, а на вход CARRY подаём низкий уровень сигнала, иначе сумматор будет добавлять к результату сложения единицу.
F2: Круговой сдвиг операнда A (влево)
На входе A = 1001 (q4=1,q3=0,q2=0,q1=0), на выходе 0011 (q3=0,q2=0,q1=1,q4=1).
Следовательно, достаточно, лишь поменять выходы, чтобы сдвинуть все биты операнда A влево по кругу.
F3: Инвертирование значение операнда A
На входе A = 1111, на выходе 0000.
Достигается это путём инвертирования каждого бита операнда. Элемент INV 7404.
F4: Операция XOR для операндов A и B
Для этого требуется произвести операцию XOR с каждой парой битов двух операндов. Элемент 2 XOR 7486.

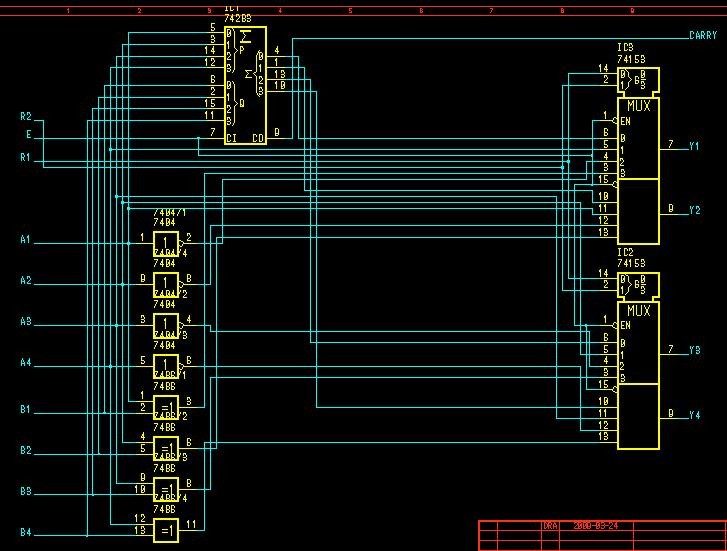

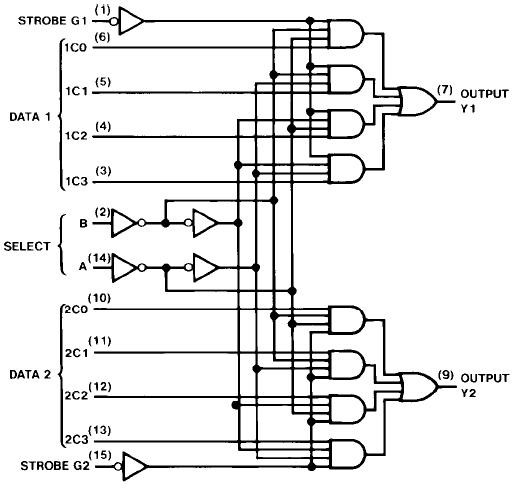

Для выбора операции используются два мультиплексора (74153).

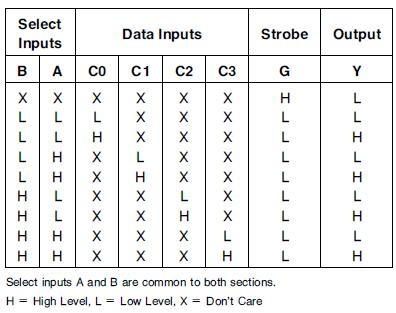

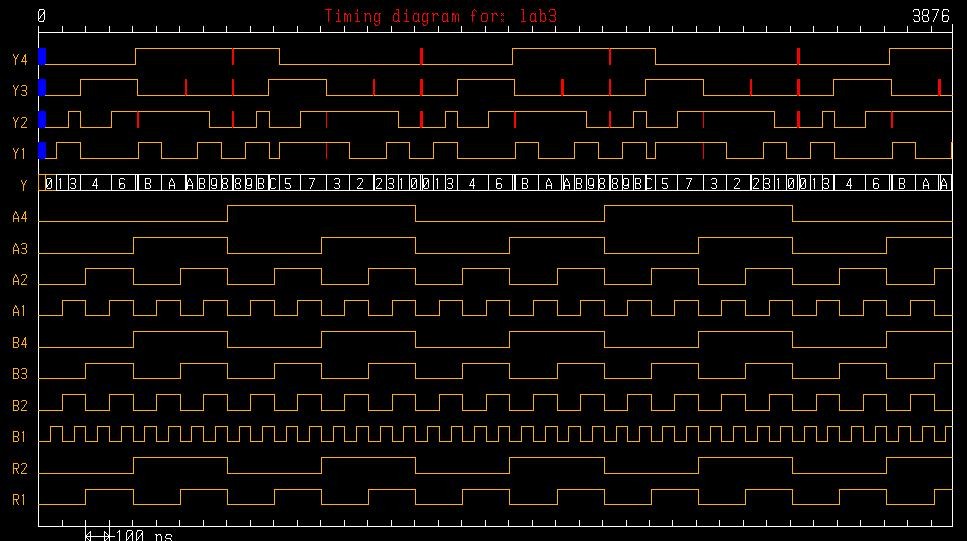

Таблица функциональности:

.DOC Laadi alla originaalfail 6 lk · .doc · 106 allalaadimist

50 punkti Autor soovib selle materjali allalaadimise eest saada 50 punkti.

~ 6 lehte Lehekülgede arv dokumendis

2014-03-13 Kuupäev, millal dokument üles laeti

106 laadimist Kokku alla laetud

0 arvamust Teiste kasutajate poolt lisatud kommentaarid

Nephelem Õppematerjali autor

Oleg Toming 083905 IAPB28

Oleg Toming Arvutid labor vene keel
