Kuressaare Ametikool
Ehituse ja materjalitöötluse
õppesuund
Väikelavade ehitus
Argo Pihtjõe
ALALISVOOLU MOOTORI
TÖÖPÕHIMÕTE
Referaat
Juhendaja :
Ain Toom
Kuressaare 2011
10 punkti
Autor soovib selle materjali allalaadimise eest saada 10 punkti.
~ 11 lehte
Lehekülgede arv dokumendis
2011-12-13
Kuupäev, millal dokument üles laeti
30 laadimist
Kokku alla laetud
0 arvamust
Teiste kasutajate poolt lisatud kommentaarid
arx88
Õppematerjali autor
TARTU KUTSEHARIDUSKESKUS Autotehnik I PÜSIMAGNET ERGUTUSEGA. ALALISVOOLU MOOTORI TÖÖPÕHIMÕTE Iseseisev töö Juhendaja: Toomas Sommer Tartu 2009 PÜSIMAGNET ERGUTUSEGA EHK ALALISVOOLU MOOTORI TÖÖPÕHIMÕTE Püsimagnetitel on alati kindlad jõujooned, kui nende jõujoonte vahele panna juhe, mida läbib elektrivool, siis tekib jõud, mis mõjub risti juhtmes oleva voolu suuna ja magnetvälja jõujoonte suhtes, seda jõudu nimetatakse Lorentzi jõuks. Tänu taolisele elektromagnetisminähtusele on meil võimalik ehitada elektrimootor. Elektromagnetisminähtusel põhinevate mootorite tööpõhimõtteks on pöörleva

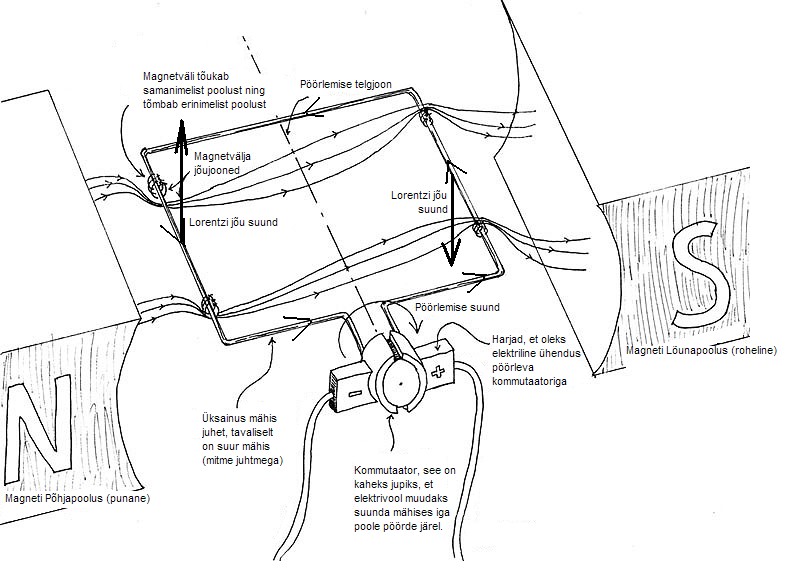

PÜSIMAGNET ERGUTUSEGA ALALISVOOLU MOOTOR TÖÖTAB NII... Magnetvälja jõujooned liiguvad põhjapoolusest N lõunapoolusesse S, kui need üksteise lähedusse asetada siis nad tõmbuvad, kuid kui asetada üksteise lähedusse kaks samanimelist poolust, siis need tõukuvad. Sellest saab järeldada, et magnetväljal on omad kindlad jõujooned, mida saab ära kasutada elektrimootori tekitamiseks. Selleks, et tekitada elektrimootor, peab olema teadlik Lorentzi jõu omadustest. Lorentzi jõuks nimetatakse magnetväljas liikuvale elektrilaengule mõjuvaks jõudu. Lorentzi jõud mõjub risti voolu suuna ja magnetvälja jõujoontega, selle suund on määratud vasaku käe reegliga. Selleks, et tekitada elektrimootor on vaja püsimagnetit, mähist, kommutaatorit ja elektrivoolu. Kui elekter liigub mööda positiivset juhet negatiivsesse (kokkuleppeliselt) ja sealt edasi mähisesse, siis mähisele mõjub Lorentzi jõud, risti magnetvälja ja el
Tartu Kutsehariduskeskus Auto remondiosakond Otto Kontro Alalisvoolu mootori tööpõhimõte Iseseisev töö Juhendaja: Toomas Sommer Tartu 2012 Püsimagnet ergutusega ehk alalisvoolu mootori tööpõhimõte Magnetvälja jõujooned liiguvad põhjapoolusest N lõunapoolusesse S. Kui need üksteise lähedusse panna siis nad tõmbuvad kokku, kui asetada üksteise lähedusse kaks samanimelist poolust, siis need tõukuvad. Tänu magnetvälja kindlatele jõujoontele ja Lorentz´i jõu omadustele saab valmistada elektri mootori. Lorentzi jõuks nimetatakse magnetväljas liikuvale elektrilaengule mõjuvaks jõudu. Elektri mootori tegemiseks on vaja püsimagnetit, mähist, kommutaatorit ja elektrivoolu.
· I on vooluahelat läbiva voolu tugevus · E on vooluahelasse ühendatud elektromotoorjõudude algebraline summa · R on vooluahelasse ühendatud takistuste summa · R0 on vooluahelasse ühendatud toiteallikate sisetakistuste summa. 18. Takistus Takistuseks ehk elektritakistuseks nimetatakse juhi omadust avaldada elektrilaengute liikumisele takistavat mõju. Elektritakistuse mõõtühik SI- süsteemis on oom. Elektritakistust mõõdetakse oommeetriga. Alalisvoolu korral nimetatakse juhi poolt põhjustatud elektritakistust täpsemalt oomiliseks takistuseks või ka aktiivtakistuseks. Vahelduvvoolu korral räägitakse näivtakistusest, mille moodustavad aktiivtakistus ja reaktiivtakistus (mahtuvustakistus ja induktiivtakistus). Takistus põhjustab pingelangu. Elektritakistuse R pöördväärtus on elektrijuhtivus G: 19. Eritakistus Eritakistus on füüsikaline suurus, mis iseloomustab elektrijuhi võimet
põhjustab Lorentzi jõud ringjoonelist liikumist, pöörates osakest kogu aeg ühes suunas, nii et trajektooriks on ringjoon. See ringjoon tekib samasse tasandisse osakese kiiruse ja Lorentzi jõuga ning on risti magnetinduktsiooni vektoriga. Pööriselektriväli ja induktsiooni elektromotoorjõud. Induktsioonivool ja pööriselektriväli. Juhtme liikumine magnetväljas tekitab juhtmes induktsioonivoolu, mille suund on vastupidine mootori korral toiteallika poolt tekitatud voolule. Nende kahe voolu vastassuunalisuses juhtmelõigu sama liikumissuuna korral avaldub Lenzi reegel. Samas ei tohi unustada, et mootori korral on uuritav mähisekeerd tarviti, generaatoris aga vooluallika rollis. Kui vaatleja täheldab elektrivoolu olemasolu ning teab, et vool on tingitud samas suunas toimivast elektriväljast, siis on vaatleja registreerinud ka elektrivälja. Selle elektrivälja tekkepõhjuseid võib vaatleja
Magnetism Magnetväli eksisteerib alati vooluga juhtme ümber Püsimagnet keha, mis säilitab magnetilised omadused pikema aja vältel Magneti poolused kohad, kus magnetiline toime on kõige tugevam Magnetvälja põhiomadused: magnetvälja tekitab elektrivool magnetväli avaldab mõju elektrivoolule Pool dielektrikus südamikule keritud traat Elektromagnet raudsüdamikuga pool Vooluga pooli magnetväljas raudsüdamik magneetub ja sellega magnetväli tugevneb Elektromagnetil on püsimagnetiga võrreldes järgmised eelised: 1) tema magnetvälja tugevust ja suunda saab muuta voolutugevuse suuna muutmise teel 2) voolu välja lülitamisel elektromagneti magnetväli kaob Elektromagnetväli sõltub: voolutugevusest (mida tugevam vool seda tugevam magnetväli) keerdude arvust (mida rohkem keerde seda tugevam magnetväli) Elektromagneti kasutamine: 1) elektromagnetkraana 2) elektrikõlisti 3) telefon 4) mi
1. Missugustel põhjustel võib ruumi tekkida magnetväli? Liikuvad laetud osakesed, elektrivoolu olemasolu, püsimagnetid, ajas muutuv elektriväli. 2. Mida kujutavad endast püsimagnetid? Mõndade materjalide pidev omadus tõmmata külge rauast esemeid. Jagnunevad U- ja sirgmagnetiteks. 3. Mida nimetatakse magneti poolusteks? Kõigil magnetitel on paarisarv pooluseid, see on magneti piirkondi, kus tema magnetilised omadused avalduvad kõige tugevamini. Tavaliselt on pooluseid kaks, põhja- (N) ja lõunapoolus (S). Pooluste nimed on pandud selle järgi, milline pöördus vabalt rippudes Maakera vastava geograafilise pooluse poole. Nt magneti N-poolus pöördus Maa geograafilise põhjapooluse poole. 4. Millest on tingitud püsimagneti magnitilised omadused? Püsimagnetite magnetilisi omadusi võib seletada neis leiduvate ,,mikrovoolude" ühesuguse orientatsiooniga. Sellisel juhul ,,mikrovoolude" magnetväljad liitudes tugevdavad üksteist ja tekitavad an
jõumoment 1 Nm, kui raamis on vool 1 A. Sellest järeldub ka jõujoonte suund, sest magnetnõel pöördub jõujoone või tema puutuja suunda. Kruvireegel - kui kruvi teravik liigub tera suunas, siis kruvipea pöördumise suund näitab magnetinduktsiooni suunda. Maa magnetväli on peaaegu nagu magneetiline dipool, mille üks poolus asub Maa geograafilise põhjapooluse ning teine lõunapooluse lähedal Elektrimootori tööpõhimõte põhineb vooluga juhtme liikumisel magnetväljas, mis omakorda põhineb vasaku käe reeglil. Magnetvälja jõujoon- mõtteline joon, mille igas punktis on B- vektor suunatud piki selle joone puutujat. Lorentzi jõuks nimetatakse magnetväljas liikuvale elektrilaengule mõjuvat jõudu. Lorentzi jõu suunda saab määrata vasaku käe reegliga. Vasaku käe reegel ütleb, et kui juhis liiguvad negatiivse laenguga osakesed, siis tuleb vasak käsi
