PÜSIMAGNET
ERGUTUSEGA EHK ALALISVOOLU MOOTORI TÖÖPÕHIMÕTE

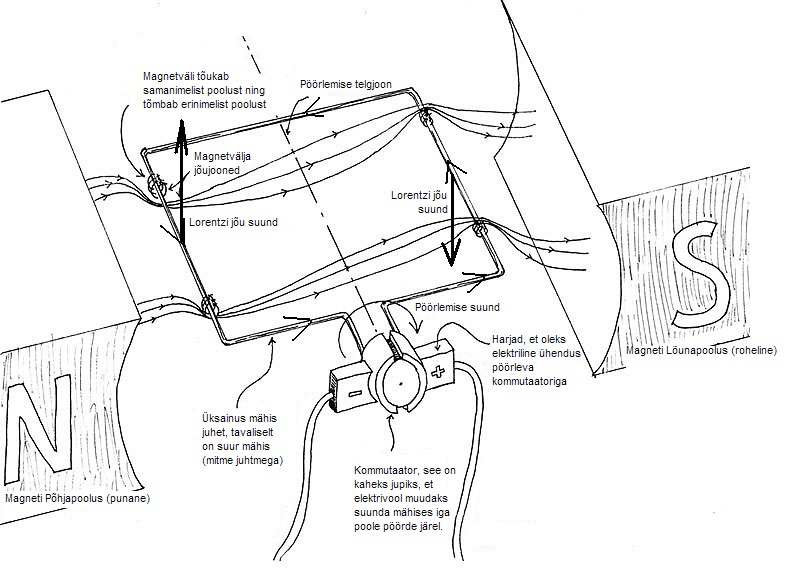

Püsimagnetitel on alati kindlad jõujooned, kui nende jõujoonte
vahele panna juhe, mida läbib elektrivool , siis tekib jõud, mis
mõjub risti juhtmes oleva voolu suuna ja magnetvälja jõujoonte
suhtes, seda jõudu nimetatakse Lorentzi jõuks.
Tänu taolisele elektromagnetisminähtusele on
meil võimalik ehitada elektrimootor . Elektromagnetisminähtusel
50 punkti
Autor soovib selle materjali allalaadimise eest saada 50 punkti.
~ 2 lehte
Lehekülgede arv dokumendis
2010-01-24
Kuupäev, millal dokument üles laeti
77 laadimist
Kokku alla laetud
3 arvamust
Teiste kasutajate poolt lisatud kommentaarid
siim savitski
Õppematerjali autor
Kuressaare Ametikool Ehituse ja materjalitöötluse õppesuund Väikelavade ehitus Argo Pihtjõe ALALISVOOLU MOOTORI TÖÖPÕHIMÕTE Referaat Juhendaja: Ain Toom Kuressaare 2011 2 SISUKORD: Sissejuhatus.........................................................................................................................4 1. Ajalugu.............................................................................................................................5 2. Püsimagnetiga elektrimootori tööpõhimõtte...................................
PÜSIMAGNET ERGUTUSEGA ALALISVOOLU MOOTOR TÖÖTAB NII... Magnetvälja jõujooned liiguvad põhjapoolusest N lõunapoolusesse S, kui need üksteise lähedusse asetada siis nad tõmbuvad, kuid kui asetada üksteise lähedusse kaks samanimelist poolust, siis need tõukuvad. Sellest saab järeldada, et magnetväljal on omad kindlad jõujooned, mida saab ära kasutada elektrimootori tekitamiseks. Selleks, et tekitada elektrimootor, peab olema teadlik Lorentzi jõu omadustest. Lorentzi jõuks nimetatakse magnetväljas liikuvale elektrilaengule mõjuvaks jõudu. Lorentzi jõud mõjub risti voolu suuna ja magnetvälja jõujoontega, selle suund on määratud vasaku käe reegliga. Selleks, et tekitada elektrimootor on vaja püsimagnetit, mähist, kommutaatorit ja elektrivoolu. Kui elekter liigub mööda positiivset juhet negatiivsesse (kokkuleppeliselt) ja sealt edasi mähisesse, siis mähisele mõjub Lorentzi jõud, risti magnetvälja ja el
Tartu Kutsehariduskeskus Auto remondiosakond Otto Kontro Alalisvoolu mootori tööpõhimõte Iseseisev töö Juhendaja: Toomas Sommer Tartu 2012 Püsimagnet ergutusega ehk alalisvoolu mootori tööpõhimõte Magnetvälja jõujooned liiguvad põhjapoolusest N lõunapoolusesse S. Kui need üksteise lähedusse panna siis nad tõmbuvad kokku, kui asetada üksteise lähedusse kaks samanimelist poolust, siis need tõukuvad. Tänu magnetvälja kindlatele jõujoontele ja Lorentz´i jõu omadustele saab valmistada elektri mootori. Lorentzi jõuks nimetatakse magnetväljas liikuvale elektrilaengule mõjuvaks jõudu. Elektri mootori tegemiseks on vaja püsimagnetit, mähist, kommutaatorit ja elektrivoolu.
· I on vooluahelat läbiva voolu tugevus · E on vooluahelasse ühendatud elektromotoorjõudude algebraline summa · R on vooluahelasse ühendatud takistuste summa · R0 on vooluahelasse ühendatud toiteallikate sisetakistuste summa. 18. Takistus Takistuseks ehk elektritakistuseks nimetatakse juhi omadust avaldada elektrilaengute liikumisele takistavat mõju. Elektritakistuse mõõtühik SI- süsteemis on oom. Elektritakistust mõõdetakse oommeetriga. Alalisvoolu korral nimetatakse juhi poolt põhjustatud elektritakistust täpsemalt oomiliseks takistuseks või ka aktiivtakistuseks. Vahelduvvoolu korral räägitakse näivtakistusest, mille moodustavad aktiivtakistus ja reaktiivtakistus (mahtuvustakistus ja induktiivtakistus). Takistus põhjustab pingelangu. Elektritakistuse R pöördväärtus on elektrijuhtivus G: 19. Eritakistus Eritakistus on füüsikaline suurus, mis iseloomustab elektrijuhi võimet
1. Püsimagnet (mõiste, liigid, mõju, kasutamine) Püsimagnet - keha, mis säilitab magnetilised omadused pikema aja vältel. Püsimagneti magnetväli on aineosakeste magnetväljade summa. Tinglikult eristatakse püsimagneti põhja- ja lõunapoolust. Kahe püsimagneti erinimelised poolused tõmbuvad, samanimelised aga tõukuvad. Kasutatakse nt. Kappidel, kõlaris, tahvlil, mikromootorites. 2. Voolu magnetväli (lk 117, joonis 4.7, selgitus) Voolu magnetvälja avastas 1820. aastal H. Cr. Oersted. Magnetinõel pöördub vooluga juhtme suhtes risti. Prantsuse füüsik A. M. Ampere avastas, et paralleelsed vooluga juhtmed mõjutavad üksteist. KI 1I 2e -7 N F= K =210 d A2 F jõud (N) I1, I2 voolutugevused juhtmetes (A) e juhtme pikkus (m) d juhtmetevaheline kaugus (m) 3. Kuidas mõjutavad üksteist kaks vooluga juhet? Kaks vooluga juhet mõjutavad teineteist magnetväljade kaudu jõuga... 1) Parall
Vektoriaalne suurus, B-vektor, mille suunda näitab magnetvälja põhjapoolus. Ühik T tesla.Kui juhtmele, mille pikkus on 1 meeter ja milles kulgeb vool tugevusega 1 amper, mõjub selle juhtmega ristuva magnetvälja poolt jõud 1 N, siis on välja magnetinduktsioon 1 tesla. Elektrimootor töö põhineb Ampere seadusel, kaks põhilist osa: rootor(liikuv osa) ja staator (liikumatu osa). Rootoriks võib olla pool, elektromagnet või püsimagnet. Kõige lihtsamal alaliselektrimootoril on staatoriks püsimagnet, rootoriks juhtmekeerud. Juhtmekeerud lülituvad vooluahelasse nii, et jõumoment oleks maksimaalne. Kontaktid asuvad kontaktrõngal ja ühendatakse vooluringi läbi grafiitvarraste, mida nimetatakse harjasteks. Ühes raamis on palju juhtmekeerde ja jõumomendid liituvad. Magnetinduktsioon vooluga juhtmes kaugusel D:Magnetvälja jõujoon on mõtteline joon, mille igas punktis on B-vektor suunatud piki selle joone puutujat
1. Missugustel põhjustel võib ruumi tekkida magnetväli? Liikuvad laetud osakesed, elektrivoolu olemasolu, püsimagnetid, ajas muutuv elektriväli. 2. Mida kujutavad endast püsimagnetid? Mõndade materjalide pidev omadus tõmmata külge rauast esemeid. Jagnunevad U- ja sirgmagnetiteks. 3. Mida nimetatakse magneti poolusteks? Kõigil magnetitel on paarisarv pooluseid, see on magneti piirkondi, kus tema magnetilised omadused avalduvad kõige tugevamini. Tavaliselt on pooluseid kaks, põhja- (N) ja lõunapoolus (S). Pooluste nimed on pandud selle järgi, milline pöördus vabalt rippudes Maakera vastava geograafilise pooluse poole. Nt magneti N-poolus pöördus Maa geograafilise põhjapooluse poole. 4. Millest on tingitud püsimagneti magnitilised omadused? Püsimagnetite magnetilisi omadusi võib seletada neis leiduvate ,,mikrovoolude" ühesuguse orientatsiooniga. Sellisel juhul ,,mikrovoolude" magnetväljad liitudes tugevdavad üksteist ja tekitavad an
Magnetism Magnetväli eksisteerib alati vooluga juhtme ümber Püsimagnet keha, mis säilitab magnetilised omadused pikema aja vältel Magneti poolused kohad, kus magnetiline toime on kõige tugevam Magnetvälja põhiomadused: magnetvälja tekitab elektrivool magnetväli avaldab mõju elektrivoolule Pool dielektrikus südamikule keritud traat Elektromagnet raudsüdamikuga pool Vooluga pooli magnetväljas raudsüdamik magneetub ja sellega magnetväli tugevneb Elektromagnetil on püsimagnetiga võrreldes järgmised eelised:
