VALGUS JA VALGUSTUS TÖÖKOHAL (0)

VALGUS JA  VALGUSTUS
TÖÖKOHAS
Merlin -Hans Hiiekivi
1

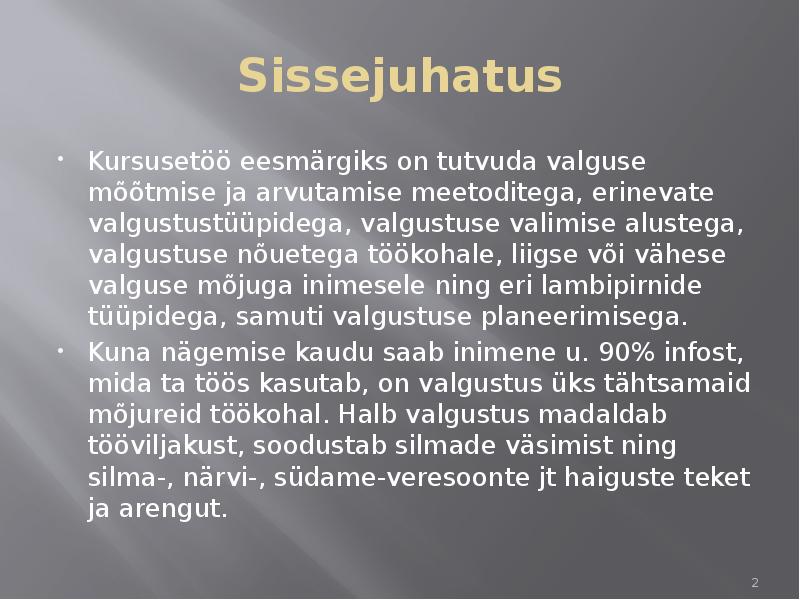

Sissejuhatus

Kursusetöö eesmärgiks on tutvuda valguse
mõõtmise ja arvutamise meetoditega, erinevate
valgustustüüpidega, valgustuse valimise alustega,
valgustuse nõuetega töökohale, liigse või vähese
valguse mõjuga inimesele ning eri lambipirnide
tüüpidega, samuti valgustuse planeerimisega.

Kuna nägemise kaudu saab inimene u. 90% infost,
mida ta töös kasutab, on valgustus üks tähtsamaid
mõjureid töökohal. Halb valgustus madaldab
tööviljakust, soodustab silmade väsimist ning
silma-, närvi-, südame-veresoonte jt haiguste teket
ja arengut.
2

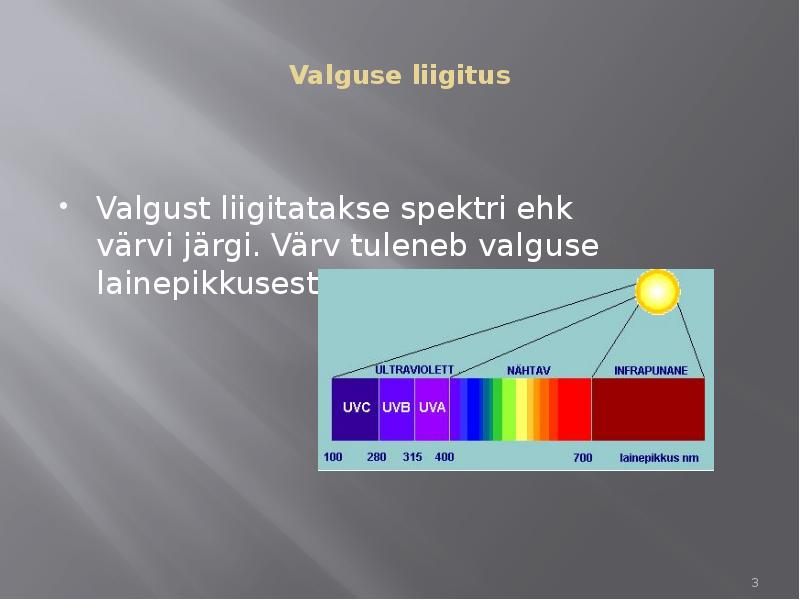

Valguse liigitus


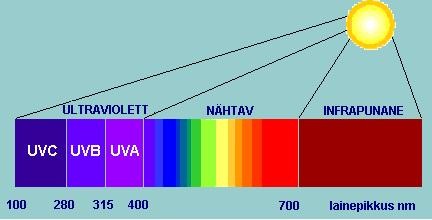

Valgust liigitatakse spektri ehk
värvi järgi. Värv tuleneb valguse
lainepikkusest.
3

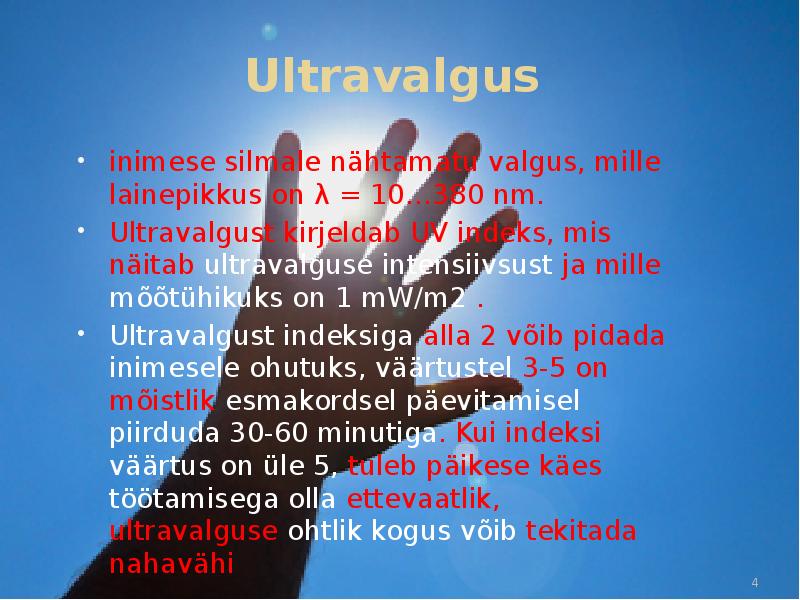

Ultravalgus

inimese  silmale  nähtamatu valgus, mille
lainepikkus  on λ = 10…380 nm.

Ultravalgust kirjeldab UV indeks, mis
näitab ultravalguse intensiivsust ja mille
mõõtühikuks on 1 mW/m2 .

Ultravalgust  indeksiga  alla 2 võib pidada
inimesele ohutuks, väärtustel 3-5 on
mõistlik esmakordsel päevitamisel
piirduda 30-60 minutiga. Kui indeksi
väärtus on üle 5, tuleb päikese käes
töötamisega olla ettevaatlik,
ultravalguse ohtlik kogus võib tekitada
nahavähi
4

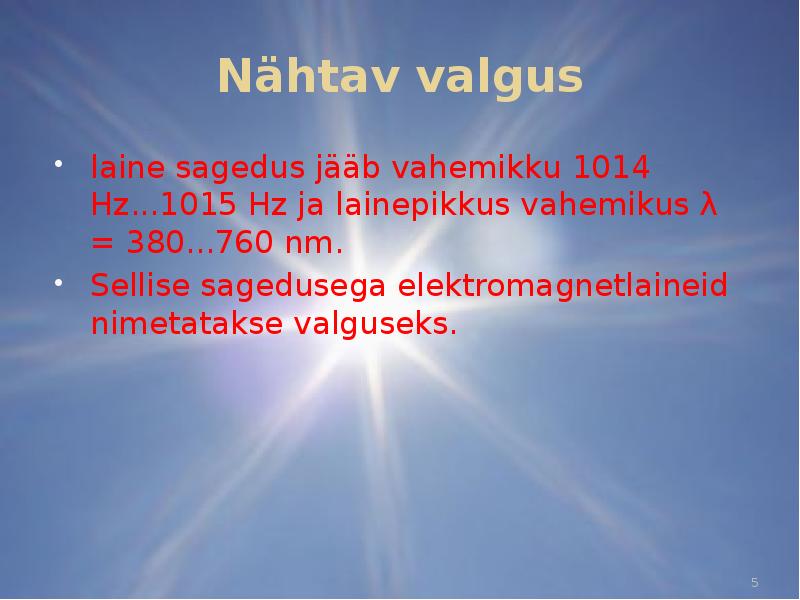

Nähtav valgus

laine sagedus jääb vahemikku 1014
Hz...1015 Hz ja lainepikkus vahemikus λ
= 380...760 nm.

Sellise sagedusega elektromagnetlaineid
nimetatakse valguseks.
5

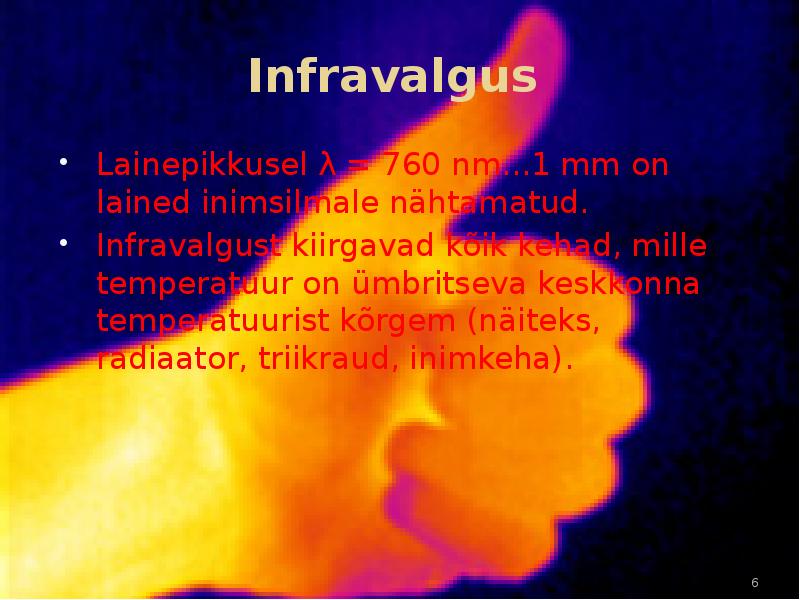

Infravalgus

Lainepikkusel λ = 760 nm...1 mm on
lained inimsilmale nähtamatud.

Infravalgust kiirgavad kõik kehad, mille
temperatuur on ümbritseva keskkonna
temperatuurist kõrgem (näiteks,
radiaator , triikraud, inimkeha ).
6

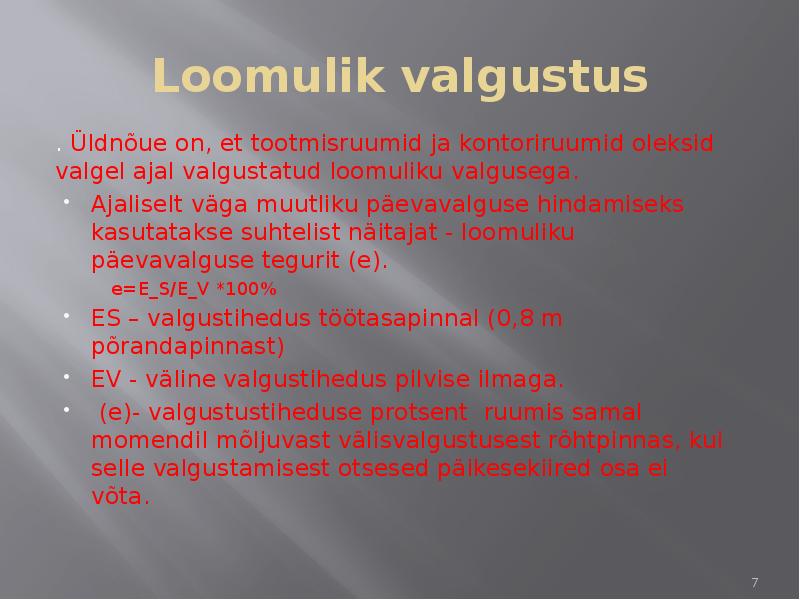

Loomulik valgustus
. Üldnõue on, et tootmisruumid ja kontoriruumid oleksid
valgel ajal valgustatud loomuliku valgusega.

Ajaliselt väga  muutliku  päevavalguse hindamiseks
kasutatakse suhtelist näitajat - loomuliku
päevavalguse tegurit (e).
e=E_S/E_V *100%

ES –  valgustihedus  töötasapinnal (0,8 m
põrandapinnast)

EV - väline valgustihedus pilvise ilmaga.

 (e)- valgustustiheduse protsent  ruumis samal
momendil mõljuvast välisvalgustusest rõhtpinnas, kui
selle valgustamisest  otsesed  päikesekiired osa ei
võta.
7

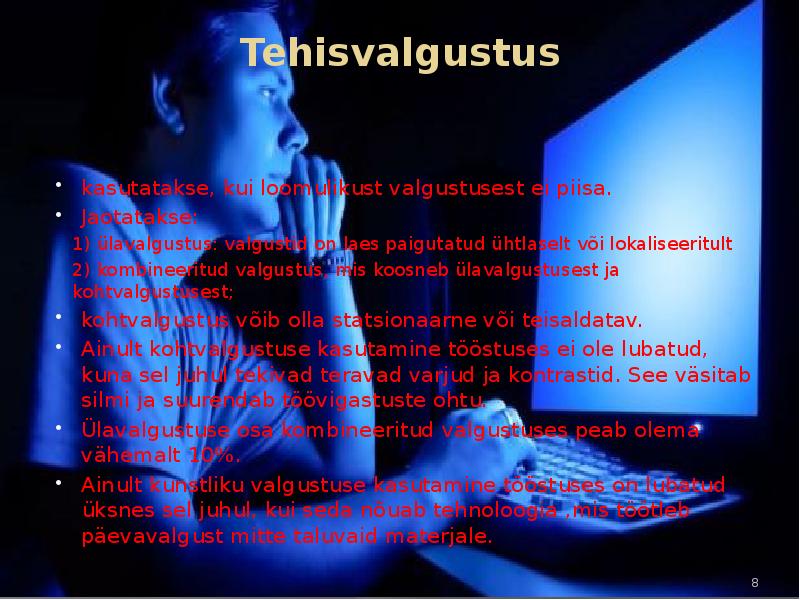

Tehisvalgustus

kasutatakse, kui loomulikust valgustusest ei piisa.

Jaotatakse:
1) ülavalgustus: valgustid on  laes  paigutatud ühtlaselt või lokaliseeritult
2)  kombineeritud  valgustus, mis koosneb ülavalgustusest ja
kohtvalgustusest;

kohtvalgustus võib olla  statsionaarne  või teisaldatav.

Ainult kohtvalgustuse kasutamine tööstuses ei ole lubatud,
kuna sel juhul tekivad  teravad  varjud ja  kontrastid . See väsitab
silmi ja suurendab töövigastuste ohtu.

Ülavalgustuse osa kombineeritud valgustuses peab olema
vähemalt 10%.

Ainult kunstliku valgustuse kasutamine tööstuses on lubatud
üksnes sel juhul, kui seda nõuab  tehnoloogia  ,mis töötleb
päevavalgust mitte taluvaid materjale.
8

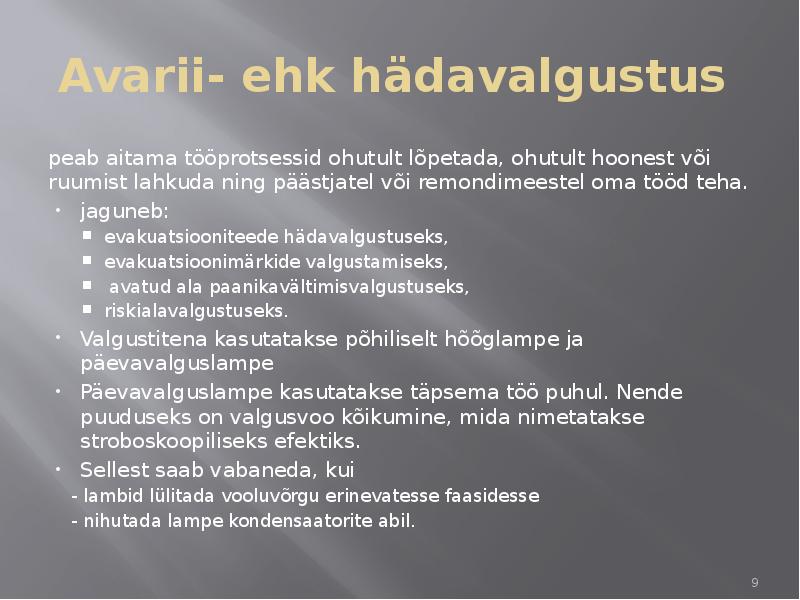

Avarii- ehk hädavalgustus
peab  aitama  tööprotsessid ohutult lõpetada, ohutult hoonest või
ruumist lahkuda ning päästjatel või remondimeestel oma tööd teha.

jaguneb:
  evakuatsiooniteede hädavalgustuseks,
  evakuatsioonimärkide valgustamiseks,
   avatud ala paanikavältimisvalgustuseks,
  riskialavalgustuseks.

Valgustitena kasutatakse põhiliselt hõõglampe ja
päevavalguslampe

Päevavalguslampe kasutatakse täpsema töö puhul. Nende
puuduseks on  valgusvoo  kõikumine, mida nimetatakse
stroboskoopiliseks efektiks.

Sellest saab  vabaneda , kui
- lambid lülitada vooluvõrgu erinevatesse faasidesse
- nihutada  lampe  kondensaatorite abil.
9

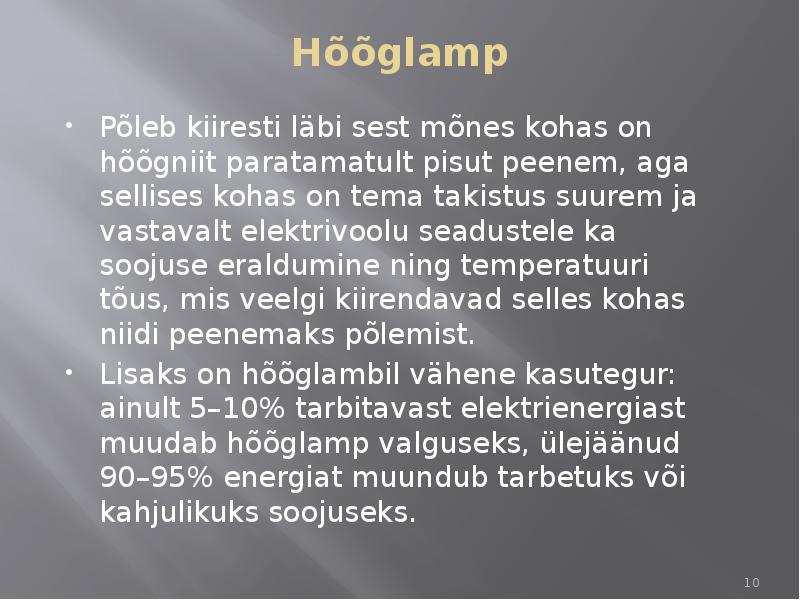

Hõõglamp

Põleb kiiresti läbi sest mõnes kohas on
hõõgniit  paratamatult pisut peenem, aga
sellises kohas on tema takistus suurem ja
vastavalt elektrivoolu seadustele ka
soojuse eraldumine ning temperatuuri
tõus, mis veelgi kiirendavad selles kohas
niidi peenemaks põlemist.

Lisaks on hõõglambil vähene kasutegur:
ainult 5–10% tarbitavast elektrienergiast
muudab hõõglamp valguseks, ülejäänud
90–95% energiat muundub tarbetuks või
kahjulikuks soojuseks.
10

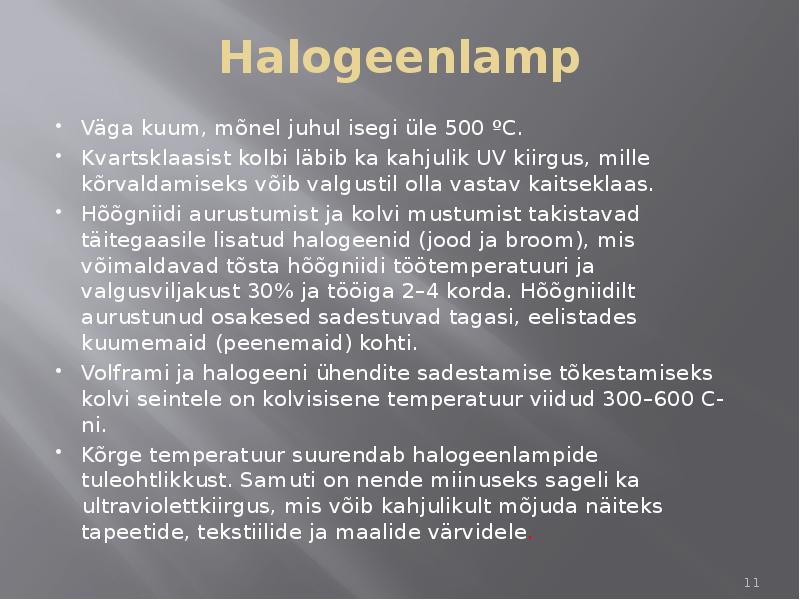

Halogeenlamp

Väga kuum, mõnel juhul isegi üle 500 ºC.

Kvartsklaasist kolbi läbib ka kahjulik UV kiirgus, mille
kõrvaldamiseks võib valgustil olla vastav kaitseklaas.

Hõõgniidi aurustumist ja kolvi mustumist takistavad
täitegaasile lisatud halogeenid ( jood  ja broom), mis
võimaldavad tõsta hõõgniidi töötemperatuuri ja
valgusviljakust 30% ja tööiga 2–4 korda. Hõõgniidilt
aurustunud  osakesed sadestuvad tagasi, eelistades
kuumemaid (peenemaid) kohti.

Volframi  ja halogeeni ühendite sadestamise tõkestamiseks
kolvi  seintele  on kolvisisene temperatuur viidud 300–600 C-
ni.

Kõrge temperatuur suurendab halogeenlampide
tuleohtlikkust. Samuti on nende miinuseks sageli ka
ultraviolettkiirgus, mis võib kahjulikult mõjuda näiteks
tapeetide , tekstiilide ja maalide värvidele.
11

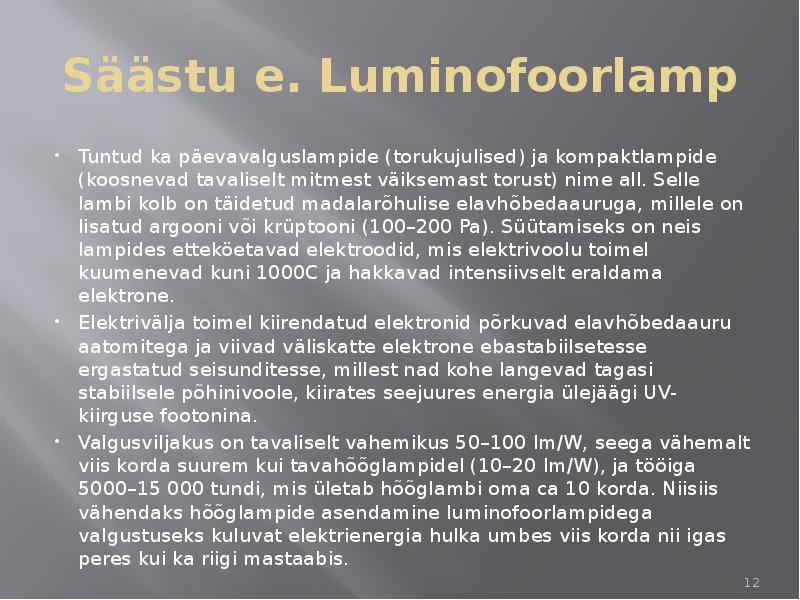

Säästu e. Luminofoorlamp

Tuntud ka päevavalguslampide (torukujulised) ja kompaktlampide
(koosnevad tavaliselt mitmest väiksemast torust) nime all. Selle
lambi  kolb  on täidetud madalarõhulise elavhõbedaauruga, millele on
lisatud argooni või krüptooni (100–200 Pa). Süütamiseks on neis
lampides etteköetavad  elektroodid , mis elektrivoolu toimel
kuumenevad  kuni 1000C ja hakkavad intensiivselt eraldama
elektrone.

Elektrivälja toimel kiirendatud elektronid põrkuvad elavhõbedaauru
aatomitega ja viivad väliskatte elektrone ebastabiilsetesse
ergastatud seisunditesse, millest nad kohe langevad tagasi
stabiilsele põhinivoole, kiirates seejuures energia ülejäägi UV-
kiirguse footonina.

Valgusviljakus on tavaliselt vahemikus 50–100 lm/W, seega vähemalt
viis korda suurem kui tavahõõglampidel (10–20 lm/W), ja tööiga
5000–15 000 tundi, mis ületab hõõglambi oma ca 10 korda. Niisiis
vähendaks hõõglampide asendamine luminofoorlampidega
valgustuseks kuluvat  elektrienergia  hulka umbes viis korda nii igas
peres kui ka riigi mastaabis.
12

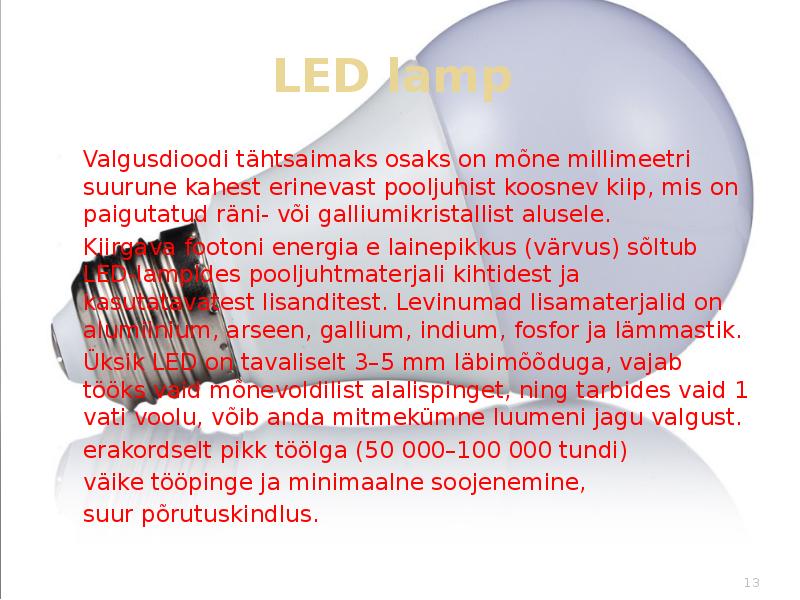

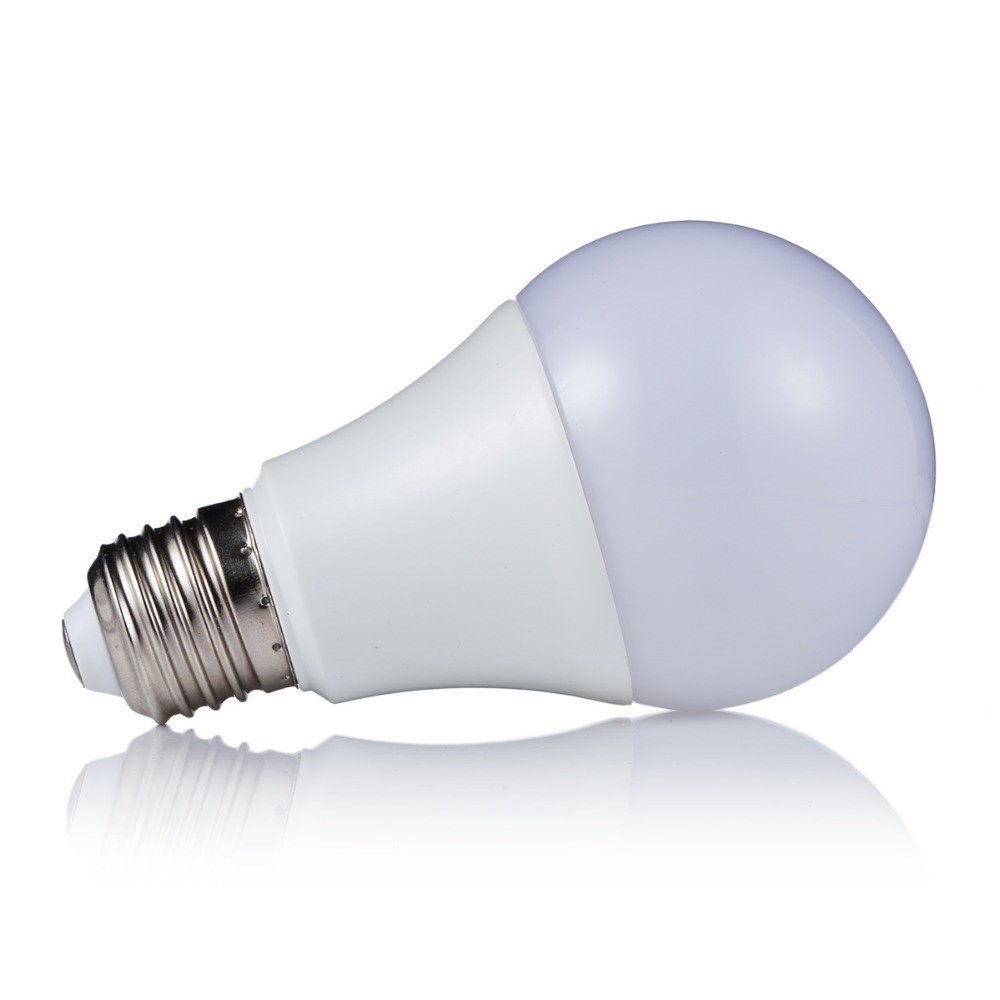

LED lamp

Valgusdioodi tähtsaimaks osaks on mõne millimeetri
suurune kahest  erinevast  pooljuhist koosnev kiip, mis on
paigutatud räni- või galliumikristallist alusele.

Kiirgava footoni energia e lainepikkus (värvus) sõltub
LED-lampides pooljuhtmaterjali kihtidest ja
kasutatavatest lisanditest. Levinumad lisamaterjalid on
alumiinium,  arseen , gallium,  indium , fosfor ja  lämmastik .

Üksik LED on tavaliselt 3–5 mm läbimõõduga, vajab
tööks vaid mõnevoldilist alalispinget, ning tarbides vaid 1
vati voolu, võib anda mitmekümne luumeni jagu valgust.

erakordselt pikk tööIga (50 000–100 000 tundi)

väike tööpinge ja minimaalne soojenemine,

suur põrutuskindlus.
13

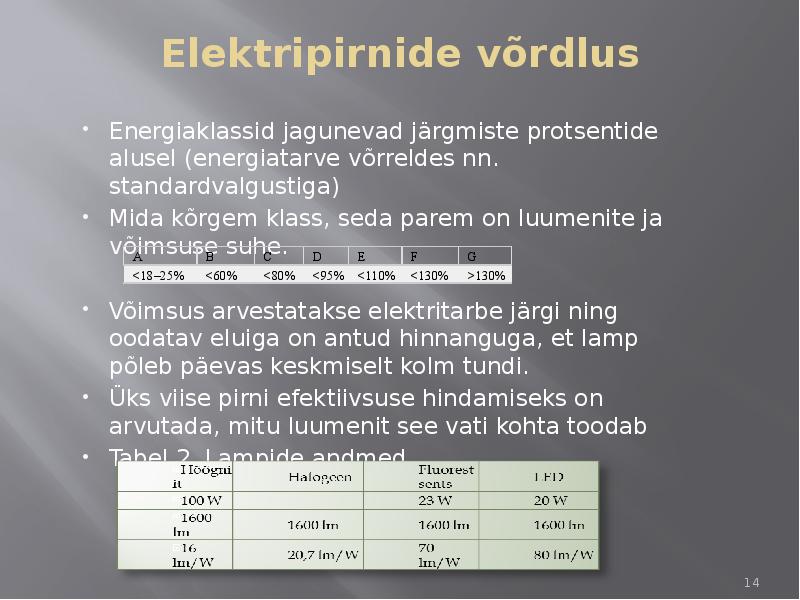

Elektripirnide võrdlus

Energiaklassid jagunevad järgmiste  protsentide
alusel ( energiatarve  võrreldes nn.
standardvalgustiga)

Mida kõrgem klass, seda parem on luumenite ja
võimsuse suhe.

Võimsus arvestatakse elektritarbe järgi ning
oodatav eluiga on antud hinnanguga, et lamp
põleb päevas keskmiselt kolm tundi.

Üks viise  pirni  efektiivsuse hindamiseks on
arvutada, mitu luumenit see vati kohta toodab


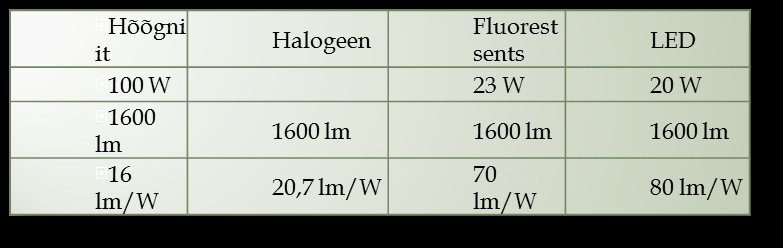

Tabel 2. Lampide andmed
14

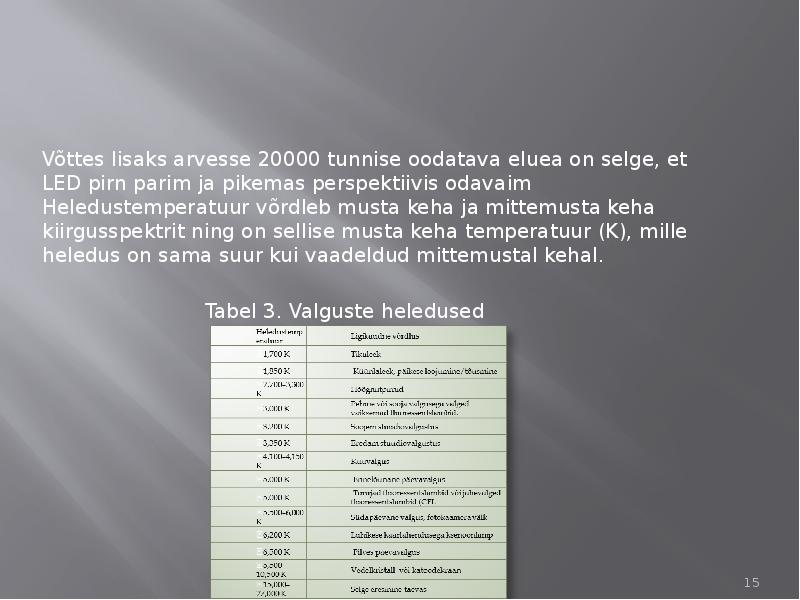

Võttes lisaks arvesse 20000 tunnise oodatava  eluea  on selge, et
LED  pirn parim ja pikemas perspektiivis  odavaim
Heledustemperatuur võrdleb musta keha ja mittemusta keha
kiirgusspektrit ning on sellise musta keha temperatuur (K), mille
heledus on sama suur kui vaadeldud mittemustal kehal.

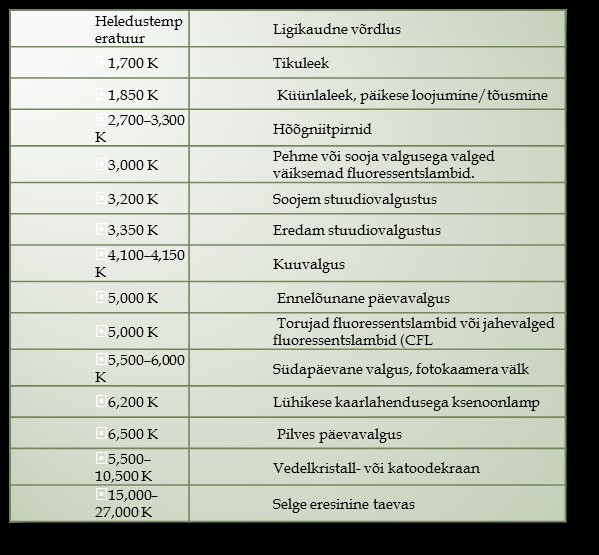

Tabel 3.  Valguste  heledused
15

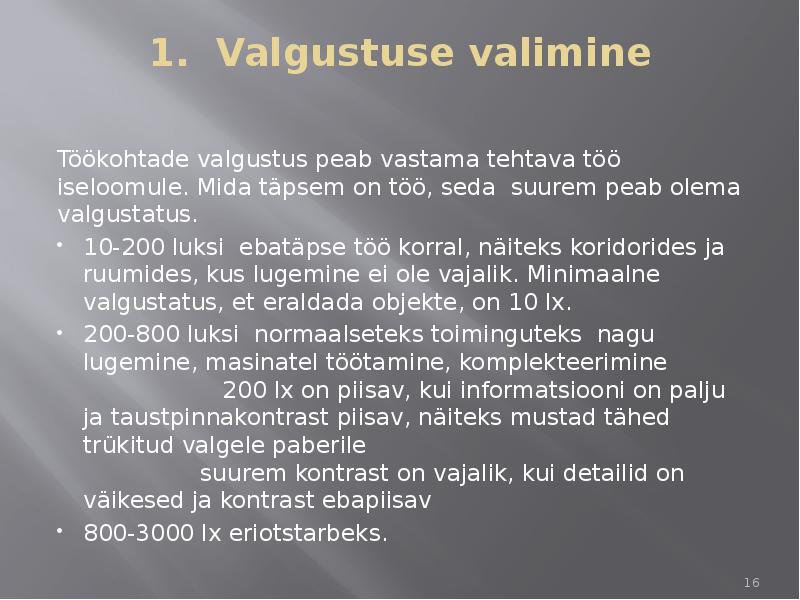

1. Valgustuse valimine
Töökohtade valgustus peab vastama tehtava töö
iseloomule . Mida täpsem on töö, seda  suurem peab olema
valgustatus.
10-200 luksi  ebatäpse töö korral, näiteks koridorides ja
ruumides, kus lugemine ei ole vajalik. Minimaalne
valgustatus, et eraldada objekte, on 10 lx.

200-800 luksi  normaalseteks toiminguteks  nagu
lugemine, masinatel töötamine, komplekteerimine
                   200 lx on piisav, kui informatsiooni on palju
ja taustpinnakontrast piisav, näiteks mustad tähed
trükitud valgele paberile
                suurem  kontrast  on vajalik, kui detailid on
väikesed ja kontrast ebapiisav

800-3000 lx eriotstarbeks.
16

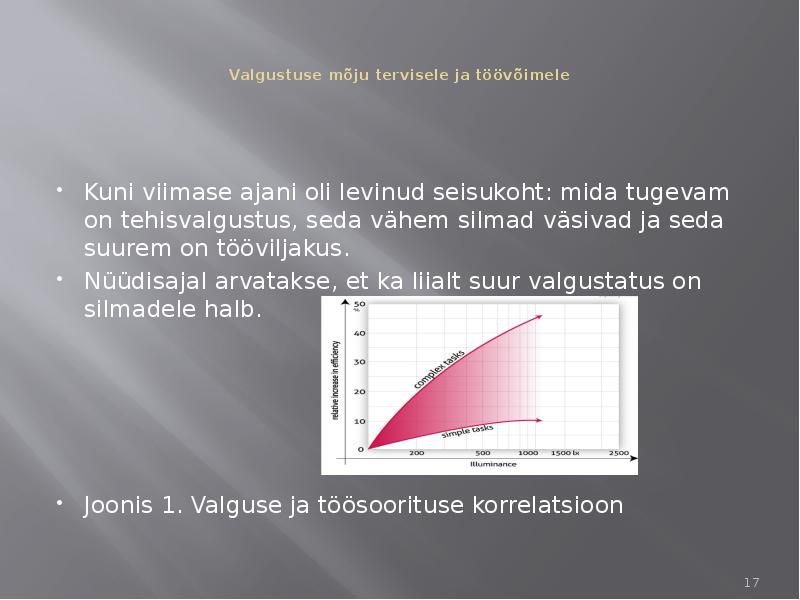

Valgustuse mõju tervisele ja töövõimele

Kuni viimase ajani oli levinud seisukoht: mida tugevam
on tehisvalgustus, seda vähem silmad väsivad ja seda
suurem on tööviljakus.

Nüüdisajal arvatakse, et ka liialt suur valgustatus on
silmadele halb.


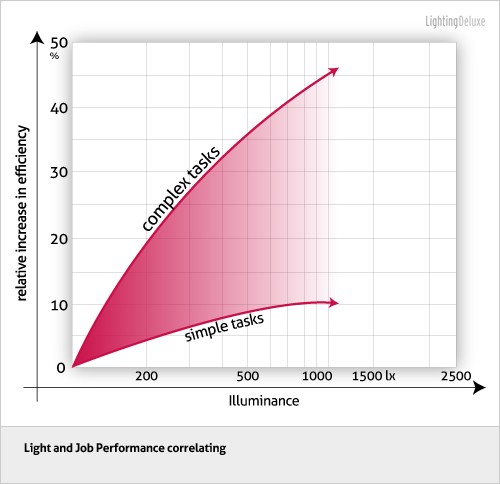

Joonis 1. Valguse ja töösoorituse  korrelatsioon
17

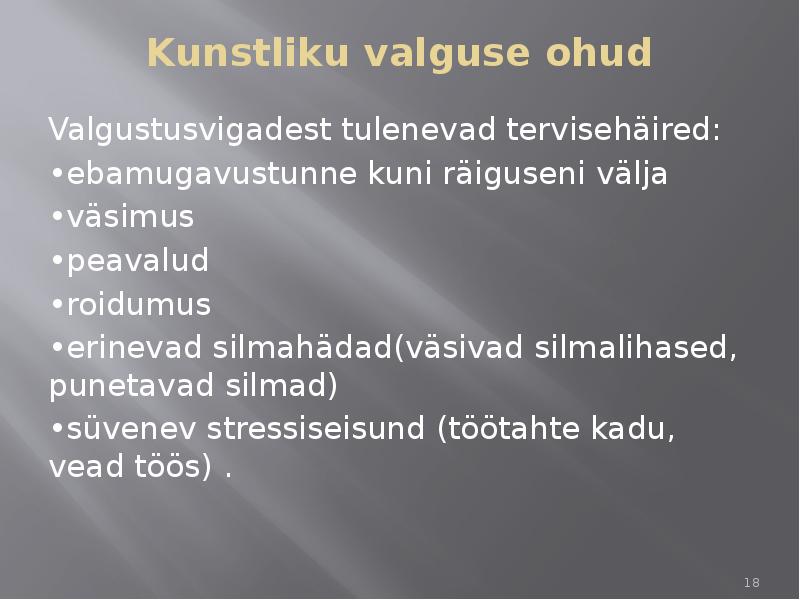

Kunstliku valguse ohud
Valgustusvigadest tulenevad tervisehäired:
•ebamugavustunne kuni räiguseni välja
•väsimus
• peavalud
•roidumus
•erinevad silmahädad(väsivad silmalihased,
punetavad  silmad)
•süvenev stressiseisund (töötahte kadu,
vead töös) .
18

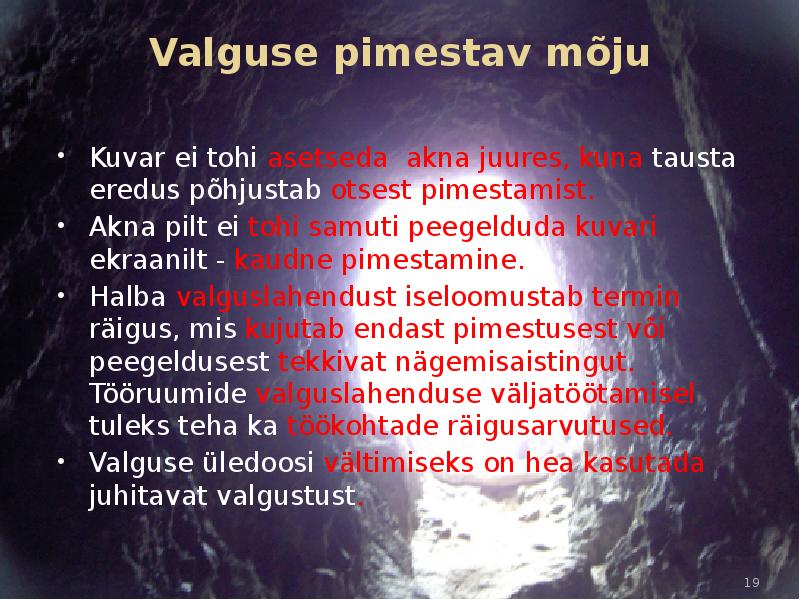

Valguse pimestav mõju

Kuvar ei tohi asetseda  akna juures, kuna tausta
eredus põhjustab otsest pimestamist.

Akna pilt ei tohi samuti peegelduda kuvari
ekraanilt - kaudne pimestamine.

Halba valguslahendust iseloomustab termin
räigus, mis kujutab endast pimestusest või
peegeldusest tekkivat nägemisaistingut.
Tööruumide valguslahenduse väljatöötamisel
tuleks teha ka töökohtade räigusarvutused.

Valguse üledoosi vältimiseks on hea kasutada
juhitavat  valgustust .
19
Lisad

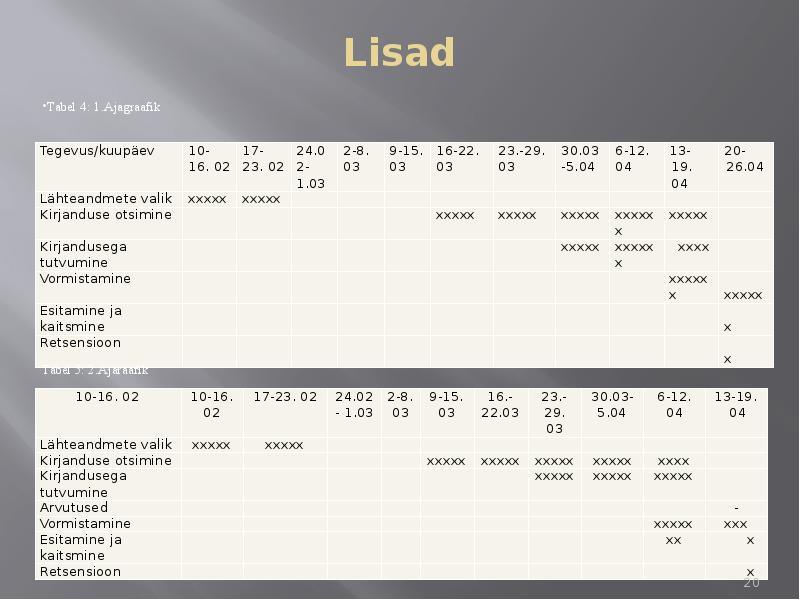

•Tabel 4: 1.Ajagraafik
Tegevus/kuupäev
10-
17-
24.0
2-8.
9-15.  16-22.  23.-29.  30.03
6-12.
13-
20-
16. 02 23. 02 2-
03
03
03
03
-5.04
04
19.
26.04
1.03
04
Lähteandmete  valik  xxxxx  xxxxx








Kirjanduse otsimine





xxxxx
xxxxx
xxxxx xxxxx xxxxx
x
Kirjandusega







xxxxx xxxxx    xxxx
tutvumine
x
Vormistamine









xxxxx
x
xxxxx
Esitamine ja











kaitsmine
x
Retsensioon











x
Tabel 5: 2.Ajaraafik
10-16. 02
10-16.  17-23. 02
24.02 2-8.  9-15.
16.-
23.-
30.03-
6-12.
13-19.
02
- 1.03
03
03
22.03
29.
5.04
04
04
03
Lähteandmete valik
xxxxx
xxxxx








Kirjanduse otsimine




xxxxx xxxxx xxxxx
xxxxx
xxxx

Kirjandusega






xxxxx
xxxxx
xxxxx

tutvumine
Arvutused









Vormistamine








xxxxx
xxx
Esitamine ja








xx
       x
kaitsmine
Retsensioon









       x
20

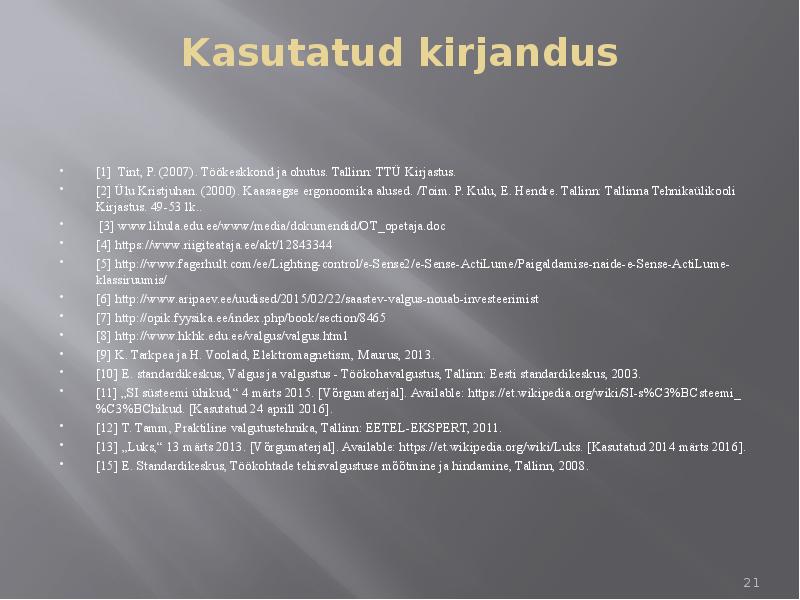

Kasutatud kirjandus

[1]  Tint, P. (2007). Töökeskkond ja ohutus. Tallinn: TTÜ Kirjastus.

[2] Ülu Kristjuhan. (2000). Kaasaegse ergonoomika alused. /Toim. P. Kulu, E. Hendre. Tallinn: Tallinna Tehnikaülikooli
Kirjastus. 49-53 lk..

 [3] www.lihula.edu.ee/www/media/dokumendid/OT_opetaja.doc

[4]  https://www.riigiteataja.ee/akt/12843344

[5]  http://www.fagerhult.com/ee/Lighting-control/e-Sense2/e-Sense-ActiLume/Paigaldamise-naide-e-Sense-ActiLume -
klassiruumis/

[6]  http://www.aripaev.ee/uudised/2015/02/22/saastev-valgus-nouab-investeerimist

[7]  http://opik.fyysika.ee/index.php/book/section/8465

[8]  http://www.hkhk.edu.ee/valgus/valgus.html

[9] K. Tarkpea ja H. Voolaid, Elektromagnetism, Maurus, 2013.

[10] E. standardikeskus, Valgus ja valgustus - Töökohavalgustus, Tallinn: Eesti standardikeskus, 2003.

[11] „SI süsteemi ühikud,“ 4 märts 2015. [Võrgumaterjal]. Available:  https://et.wikipedia.org/wiki/SI-s%C3%BCstee mi_
%C3%BChikud. [Kasutatud 24 aprill 2016].

[12] T. Tamm, Praktiline valgutustehnika, Tallinn: EETEL-EKSPERT, 2011.

[13] „Luks,“ 13 märts 2013. [Võrgumaterjal]. Available:  https://et.wikipedia.org/wiki/Luks. [Kasutatud 2014 märts 2016].

[15] E. Standardikeskus, Töökohtade tehisvalgustuse mõõtmine ja hindamine, Tallinn, 2008.
21

Document Outline

• Slide 1
• Sissejuhatus
• Valguse liigitus
• Ultravalgus
• Nähtav valgus
• Infravalgus
• Loomulik valgustus
• Tehisvalgustus
• Avarii- ehk hädavalgustus
• Hõõglamp
• Halogeenlamp
• Säästu e. Luminofoorlamp
• LED lamp
• Elektripirnide võrdlus
• Slide 15
• 1. Valgustuse valimine
• Valgustuse mõju tervisele ja töövõimele
• Kunstliku valguse ohud
• Valguse pimestav mõju
• Lisad
• Kasutatud kirjandus
