  1    Praktikum 2 – Teede kõverjoonelisuse määramine  Töö koostaja: Alvar Halling  Töö koostamise kuupäev 14.10.2020 ja töö parandamise kuupäev 24.11.2020  Töö eesmärk: Antud praktilise töö eesmärgiks on uurida teede kõverjoonelisust. Selleks
leidsin teede kõverjoonelisuse koefitsiendi, hindasin selle täpsust ning omandasin teede
kõverjoonelisuse ning kõverjoonelisuse koefitsiendi määramise metoodikat. Ühtlasi
õppisin kasutama internetis kättesaadavaid töövahendeid ja oma tööd visualiseerima.
  Kasutatud töövahendid: Töö teostamisel on kasutatud internetiühendusega arvutit ja
Maa-ameti Geoportaalis vabalt kasutusel olevaid töövahendeid. Töö vormistamisel on
kasutatud arvutis olevaid programme: Paint, Microsoft Word ja Google chrome.  Selgitus valitud katastriüksuste kohta:   Uuritav piirkond asub Jõgeva maakonnas, Jõgeva vallas. Joonisel on A’ ga tähistatud
punkti geograafiline koordinaat B 58° 43’ 21’’ L 26° 38’ 16’’. Uuritavad teed on esitatud
joonisel 1. Joonisel on illumineeritud punasega teed mööda mõõdetud kaugused. Sinise
joonega on illumineeritud punktide vahelised otsekaugused. Andmed teede pikkuste kohta
ja nende aluselt tehtud arvutused on koondatud tabelisse 2. Joonisele 1 on kantud punktide

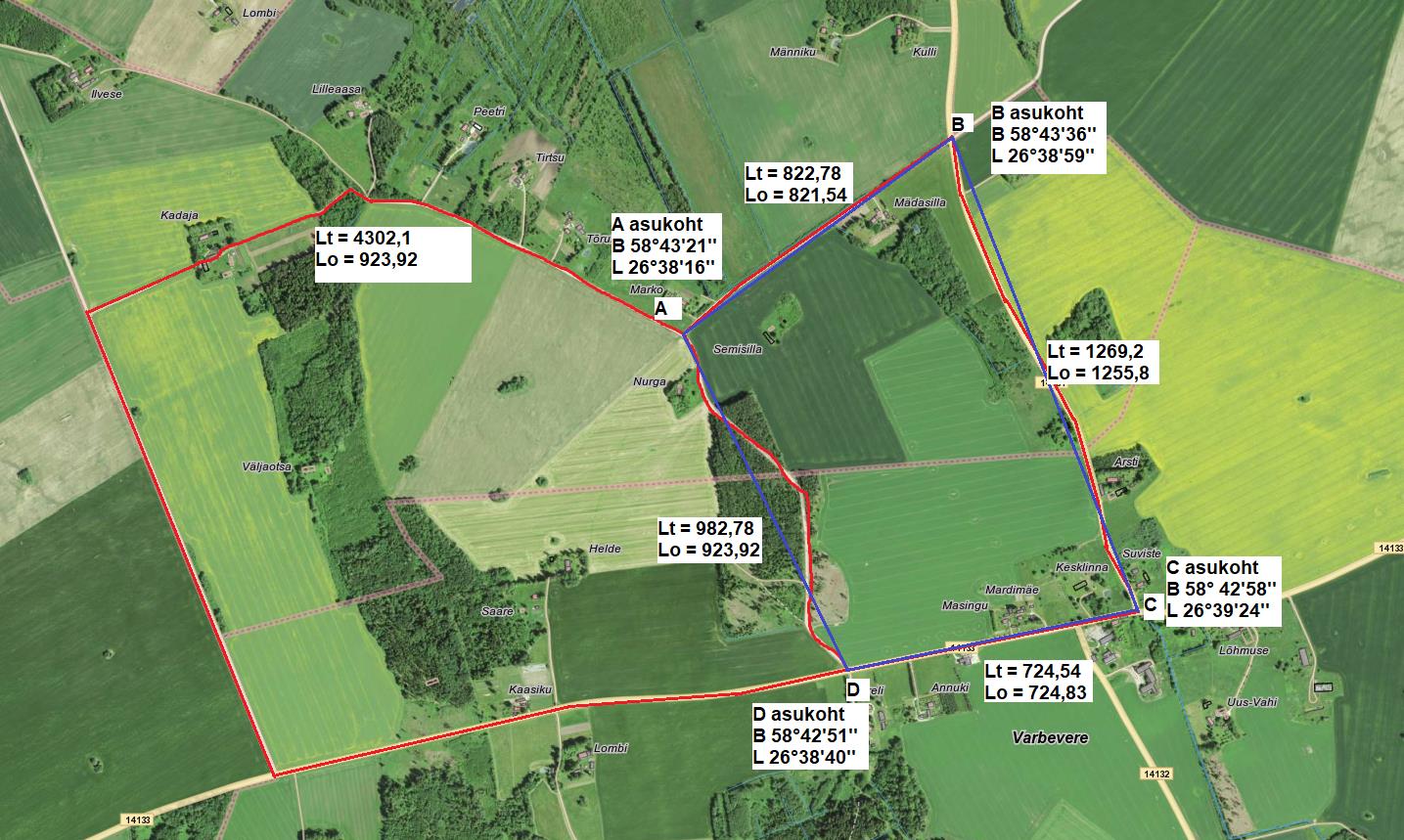

A, B, C ja D geograafilised asukohad, kaugused teed mööda ja otsekaugused.    Joonis 1. Teede kõverjoonelisuse määramisel kasutatud skeem


Maakorralduse põhikursus                                                                                                          Alvar Halling
  2    Töö tulemused:     Valitud teede kõverjoonelisuse koefitsient on 1,744, mis tähendab, et teed mööda
mõõdetud teede pikkus on teede otsepikkusest keskmiselt 1,744 korda pikem. Seejärel
arvutasin teede pikkused, kasutades selleks teede otsekaugust ja keskmise kõverjoonelisuse
koefitsienti. Järgmisena leidsin keskmise ruuthälbe, mille väärtuseks tuli 1512,17 m. Selle
abil saab hinnata arvutatud teepikkuste hälbimist tegeliku pikkusega võrreldes. Seega on
maksimaalne eksimus +/- 1,744 m.    Tabel 2. Mõõtmistulemused ja arvutused  Lähte-
punkti
Nr  Siht-
punkti
Nr  Kaugus
teed
mööda
(Lt)  Kaugus
otse
(Lo)  Kõverjoonelisuse
koefitsient (Ki)  Kaugus
arvutatud
(La=Lo*K)  Lv=Lt-
La  (Lv)2  A  B  822,78  821,54  1,00  1432,77  -609,99  372087,80  B  C  1269,2  1255,8  1,01  2190,12  -920,92  848093,65  C  D  724,54  724,83  0,99  1264,10  -539,56  291124,99  D  A  982,78  923,92  1,06  1611,32  -628,54  395062,53  A  D  4302,1  923,92  4,66  1611,32  2690,78  7240297,01          Karitm.kesk= 1,744      ∑(Lv)2=9146665,98    Keskmine ruuthälve: σ = 1512,17  Ruuthälve näitab kui palju uuritav suurus varieerub.    Selgitus illustreeriva skeemi koostamise kohta:     Esmalt kasutasin Maa-ameti Geoportaalis tööriista „Salvesta kaardipilt“, millega
salvestasin sobivate teedega plaani arvutisse. Seejärel kasutasin programmi Paint, kus
lisasin plaanile illustreerivad jooned punktide kauguste kohta teed mööda, samamoodi
illumineerisin ka otsekaugused. Minu joonisel on punane joon kaugus teed mööda ja sinine
joon tähistab kaugust otse. Andmed lisasin „Text boxi“ kasutades. Värvivalikut oli üsna
raske teha, kuid loodan et andmed on loetavad. Seejärel salvestasin pildi ning lisasin
Microsoft Word dokumenti.  Enesereflektsioon:     Antud tööga õppisin kuidas uurida teede kõverjoonelisuse koefitsienti. Samuti õppisin
kasutama Maa-ameti kodulehel olevaid võimalusi. Maa-ameti geoportaalis töötamine
erinevate tööriistadega on põnev, kuid mõni asi on suhteliselt aega nõudev, näiteks teed
pidi pikkuse mõõtmine, kuna peab olema täpne. Ülesanne õpetas mulle kuidas määrata
teede kõverjoonelisuse täpsust, leides selleks vastava ruuthälbe.
