Soojusmasinad. Otto-mootor ehk sisepõlemismootor (0)

1 Hindamata

Suure-Jaani Gümnaasium
Soojusmasinad. Otto-mootor ehk sisepõlemismootor
Uurimus
Jane Sassiad
10.klass
Õpetaja: Rihet Aver
Suure-Jaani 2016

1. Soojusmasinad ja energia muundumine

Sisepõlemismootor on jõumasin, mis muundab vedel- või gaasikütuse põlemisest saadud energia, mehaanilseks energiaks..
Põlemise tagajärjel paisunud gaaside energia kantakse üle kolvile, mis omakorda hakkab liikuma ning kannab kepsu kaudu jõu üle väntvõllile. Viimane hakkab pöörlema ning seda pöörlemist saab rakendada erinevate mehhanismide käitamiseks.
Eksisteerib kahte liiki sisepõlemismootoreid: Neljataktilised ja kahetaktilised. Tänapäeval on enamlevinud neljataktilised sisepõlemismootorid, mis on suurema kasuteguriga, keskkonnasõbralikumad ning vaiksemad.
Kahetaktilisi mootoreid kasutatakse tänapäeval mootorratastel, paatidel, mootorsaanidel ning muudel väiksematel liiklusvahenditel. Kahetaktilist mootorit kasutatakse veel ka väiksemate statsionaarsete seadmete nagu generaatorid, pumbad käitamiseks ning ka väiksemate tööriistade nagu mootorsaed, muruniitjad ja muud töövahendid, mis vajavad autonoomset jõuallikat.
Energia muundumine
Kütuses olev keemiline energia muudetakse tema põlemisel silindris , mehaaniliseks tööks. Põlemine on keemiline reaktsioon, kus kütuses olevad aineosakesed ühinevad õhuhapnikuga. Selle tulemusena gaasid kuumenevad ja paisuvad ning mootori osade kaudu muudetakse energia pöörlevaks liikumiseks
Et mootor saaks pidevalt töötada, toimub ühe energialiigi muutumine teiseks pidevalt. Kütuse süütamisel silindris vabaneb keemiline energia, mis kolvi, kepsu ja vantvõlli abil muudetakse mehaaniliseks tööks. Saadavast mehaanilisest tööst tuleb osa paratamatult tarvitada abiseadmete käitamiseks. On ju vaja käima panna elektrit tootev seade ( generaator ), sest autos on vaga palju elektril töötavaid seadmeid, nagu tuled, klaasipuhastid, käiviti jne. Pannes generaatori rootori elektri saamiseks pöörlema, muudame mehaanilise töö elektrienergiaks.

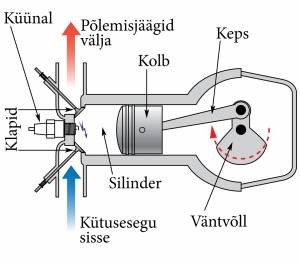

Enamikul sõiduautodel ning väiksematel veoautodel on 4-taktiline bensiinimootor. Selle mootori põhimõtted töötati välja juba poolteist sajandit tagasi ning need on suuresti samad ka tänapäeval. Bensiinimootori töö (joonis 1.32.) põhineb silindris elektrisädemega süüdatud küttesegu (bensiini ja õhu segu) paisumisel . Paisuv gaas paneb kolvi silindris liikuma ja see muudetakse kepsu abil väntvõlli pöörlevaks liikumiseks. Mootori jõuülekanne paneb rattad pöörlema ja auto kulgevalt liikuma.
Gaasiline küttesegu, mis silindri sees põleb ja paisub, valmistatakse eelnevalt ette (näiteks karburaatoris). Joonisel 1.33. on toodud silindris oleva gaasi rõhu sõltuvus ruumalast ja mootori kolvi asendid nelja erineva takti jooksul.
Sisselasketakt AB: sisselaskeklapp avatakse, kolb liigub paremale ning bensiini ja õhu segu imetakse silindrisse.
Survetakt BC: klapid on suletud, kolb liigub vasakule ning kütusesegu surutakse kokku ja pannakse plahvatama elektrisädeme toimel.
Töötakt CD: kolb surutakse paisuva gaasi poolt paremale ja kolviga ühendatud keps sunnib väntvõlli pöörlema.
Väljalasketakt DA: väljalaskeklapp avaneb, kolb liigub vasakule ja põlemisjäägid surutakse silindrist välja.
Üks tsükkel on sellega läbi ja edasi protsess kordub. Mehaanilist tööd teeb mootor ainult töötakti jooksul ja osa sellest kulub esimese, teise ja neljanda takti sooritamiseks. Töötakti ajal tehtud ja ülejäänud taktide sooritamiseks kulutatud töö vahe ongi mootori kasulik töö. pV-graafikult näeme, et kasulik töö on arvuliselt võrdne tsükli kinnise viirutatud osa pindalaga. Mootori kasutegur oleks suur, kui gaasi paisumine toimuks kõrgel, aga kokkusurumine madalal temperatuuril. Seda tüüpi mootorite kasutegur on umbes 30%. Auto puhul läheb kasulikuks tööks (hõõrdejõudude ületamiseks) ainult 15%.

Kasutatud allikad

http://materjalid.tmk.edu.ee/heikki_eljas/Tekstitootlus/Harjutused/H07/Auto.docx
https://et.wikipedia.org/wiki/Neljataktiline_sisep%C3%B5lemismootor
https://et.wikipedia.org/wiki/Sisep%C3%B5lemismootor
