Mõõtmise slaidid (0)

Densitomeetrid · Densitomeetriga mõõdetakse valguse peegeldumist või neeldumist paberilt, trükitavalt pinnalt ehk optilist tihedust · On kahte liiki densitomeetrid: 1. Valguse peegeldumist ja neeldumist mõõtev kindlal aritmeetilisel väärtusel mõõtmistulemusi andev densitomeeter (Reflection densitometer) 2. Valguse ülekandumist ning läbivust mõõtev densitomeeter (Transmission densitometer). Kasutatakse filmide ja teiste läbipaistvate materjalide mõõtmiseks Mõõtmine densitomeetriga Trüki juures kasutatakse mõõtmiseks densitomeetrit, kus mõõdetakse põhiliselt järgmisi parameetreid: 1. Densiteeti ehk värvitugevust. Heledust 2. Rastriprotsenti 3. (Rastri)punktikasvu 4. Trappingut ehk värvide kattevõimet (kleepuvust) 5. Hallitasakaalu Densitomeetri ehitus Densitomeeter mõõdab CMYK värvi heledusi läbi erinevate filtrite. Need ehitatakse nii, et nad "näeksid" inimese silmaga sarnaselt. Valguse peegeldumisel tekkivate hälvete vähendamiseks kasutatakse polarisatsioonifiltrit. Mittepolariseeritud Mittepolariseeritud Valguse peegeldumise valgusvalgus suund
Valguse murdumise suund
Valguse peegeldumise suund
Valguse murdumise suund Lineaarselt polariseeritud valgus
Polarisatsioonifilter
Kahe risti asetseva polarisatsioonitasapinnaga on võimalik märgatavalt vähendada peegeldusi. Tugineb füüsikaseadusel, et peegeldumisel polarisatsioon säilib, kuid hajumisel kaob · Lisaks on veel UV filter , mis arvestab ruumis oleva valgusega ehk ei lase UV kiirtel paberilt tagasi peegelduvat valgust mõjutada Spektromeeter

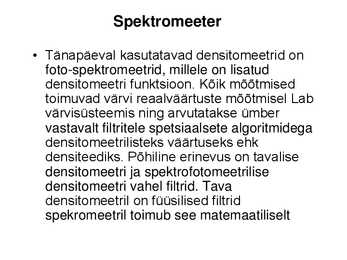

· Tänapäeval kasutatavad densitomeetrid on foto-spektromeetrid, millele on lisatud densitomeetri funktsioon. Kõik mõõtmised toimuvad värvi reaalväärtuste mõõtmisel Lab värvisüsteemis ning arvutatakse ümber vastavalt filtritele spetsiaalsete algoritmidega densitomeetrilisteks väärtuseks ehk densiteediks. Põhiline erinevus on tavalise densitomeetri ja spektrofotomeetrilise densitomeetri vahel filtrid . Tava densitomeetril on füüsilised filtrid spekromeetril toimub see matemaatiliselt Fotospektromeetritega mõõdetakse, trükist, digiproofe ning võrreldakse värvide reaalväärtusi trükise ja proofide vahel ning ka kujunduse ja trükise vahel. Värvi reaalväärtusi antakse rahvusvahelises Lab.-i süsteemis, kus on arvestatud trükistandardile vastava profiiliga (vastava paberi suhtes). Skaalad

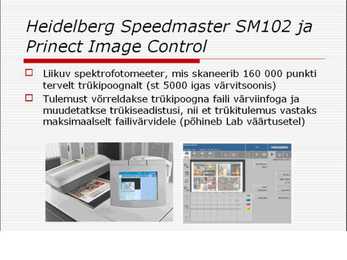

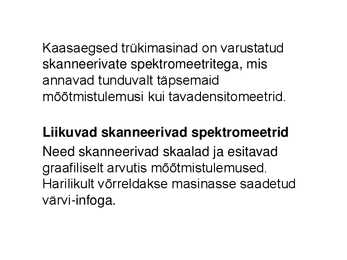

· Trükiparameetrite mõõtmiseks on trükisel alati skaalad, millelt mõõdetakse vajalikke väärtusi. · Kaasaegses trükinduses minnakse üha enam üle spektromeetrilisele mõõtmisele, kus mõõdetakse värvide reaalväärtusi Lab .-is. Kaasaegsed trükimasinad on varustatud skanneerivate spektromeetritega, mis annavad tunduvalt täpsemaid mõõtmistulemusi kui tavadensitomeetrid.

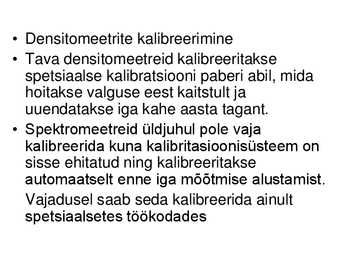

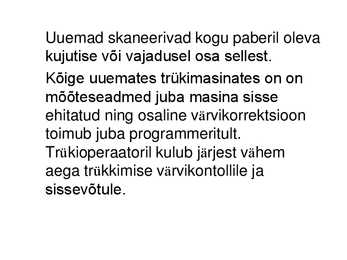

Liikuvad skanneerivad spektromeetrid Need skanneerivad skaalad ja esitavad graafiliselt arvutis mõõtmistulemused. Harilikult võrreldakse masinasse saadetud värvi- infoga . Uuemad skaneerivad kogu paberil oleva kujutise või vajadusel osa sellest. Kõige uuemates trükimasinates on on mõõteseadmed juba masina sisse ehitatud ning osaline värvikorrektsioon toimub juba programmeritult. Trükioperaatoril kulub järjest vähem aega trükkimise värvikontollile ja sissevõtule. · Densitomeetrite kalibreerimine · Tava densitomeetreid kalibreeritakse spetsiaalse kalibratsiooni paberi abil, mida hoitakse valguse eest kaitstult ja uuendatakse iga kahe aasta tagant. · Spektromeetreid üldjuhul pole vaja kalibreerida kuna kalibritasioonisüsteem on sisse ehitatud ning kalibreeritakse automaatselt enne iga mõõtmise alustamist. Vajadusel saab seda kalibreerida ainult spetsiaalsetes töökodades · Kaasaegsete densitomeetrite ja spektromeetritega kaasnevad võimalused andmeid salvestada ja töödelda.
· Densitomeetrid: Xrite Gretag Macbet · Spektromeetrid

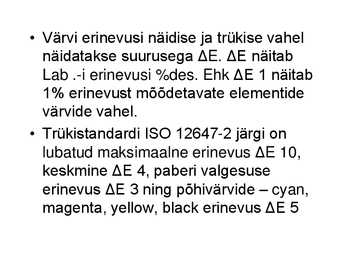

IO Eye One GretagMacbetSpectroEye GretagMacbetSpectroLino X-Rite3. · Värvi erinevusi näidise ja trükise vahel näidatakse suurusega E. E näitab Lab .-i erinevusi %des. Ehk E 1 näitab 1% erinevust mõõdetavate elementide värvide vahel. · Trükistandardi ISO 12647-2 järgi on lubatud maksimaalne erinevus E 10, keskmine E 4, paberi valgesuse erinevus E 3 ning põhivärvide ­ cyan, magenta, yellow, black erinevus E 5 · Lisaprogrammid spektromeetritega töötamiseks.
KeyWizard ProfileMaker
Spektromeetritega saab densiteete mõõta, kuid densitomeetritega värvide väärtusi lab süteemis mõõta ei saa Digiproofide skaalad · UgraFograMediaWedge · EffieColor Verifier
Skaalad on ka iga spektromeetrilise mõõteriistaga jaoks eraldi.
