Masinaelementide kodutöö nr 3

Kadakas, Kati

Masinaelementide kodutöö nr 3 (1)

5 VÄGA HEA

Lõik failist

MHE0040 MASINAELEMENDID
Kodutöö nr. 3
Variant nr.
A -7
B -1
Töö nimetus: KEERUKAM KEEVISLIIDE
Üliõpilane:
Rühm:
MATB
Juhendaja :
Alina Sivitski
Töö esitatud:
Töö parandada:
Arvestatud:

Ülesande püstitus

Teha keevisliite esialgne skeem, skeemil märkida külg- ja laupõmblused, koormused, vajalikud konstruktsiooni mõõtmed, sisejõud ja keevisõmluses tekkivad nihkepinged.

Leida lehe laius b.

Määrata keevisõmbluste pikkused.

Kontrollida keevisõmblused lõikele.

Teha konstruktsiooni joonis (mõõtkavas), joonisele märkida keevituse tähistuse.

Nimetada keevisliite eelised ja puudused võrreldes eelmises kodutöö ülesandes arvutatud poltliitega.

Lahenduskäik

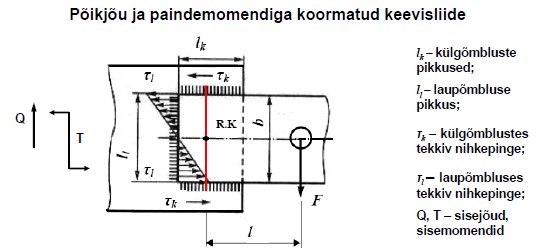

1.Keevisliite skeem:
Antud:
Terasleht S235
[S]=1,5
L=900mm=0,9m
F=5,6kN
UNP=300
 mm
[]k.õmblus =0,6[Ϭ]
Lehe b laius:
Lehe ristlõige töötab paindele.
Tugevustingimus paindele:
Wx on lehe ristlõike geomeetriline tunnus, karakteristik,
tugevus- või vastupanumoment x- telje suhtes.
Tugevustingimus
Paindele töötava lehe ristlõige
Keevisõmbluste pikkused
ll=b=196mm
keevisõmbluse kaatet z=
a= cos 45 z = 0,707*5=3,5*10-3=0,0035m
Leitakse lk väärtus tugevustingimusest nihkele väände korral. Eeldatakse, et T=Tk+Tl , kus T keevisõmbluste poolt vastuvõetavad momendid. Kui eeldada, et nii laup- kui külgõmblus on võrdtugevad, siis
kus Wp – keevisõmbluse ohtlikuma lõik polaartugevusmoment.
T- keevisõmbluste poolt vastuvõetavad momendid ( F*l)
Laupõmbluse korral
Keevisõmbluste nihkepinge momendist (T)
Võttes lk = 50mm > 45mm tagame, et põikjõuga oleks arvestatud ja ka otste läbikeevitatavust arvestades.
Keevisliite kontroll lõikele:
kus
- keskmine nihkepinge keevisõmblustes
Võttes lk = 50mm >45mm tagame, et põikjõuga oleks arvestatud.
Eelised ja puudused:
Keevisliite eeliseks võrreldes neet- ja poltliitega on ühendavate elementide nõrgestuse puudumine.
Poltliited summutavad võnkumisi viis korda paremini, kui keevisliited .
