MHE0042 MASINAELEMENDID I
Kodutöö nr. 3
Variant nr.
A -7
B -7
Töö nimetus:
Keerukama keevisliite arvutus
Üliõpilane (matrikli nr ja nimi)
Rühm:
MASB-51
Juhendaja :
A.Sivitski
Töö esitatud:
Töö parandada:
Arvestatud:
Algandmed :
l= 900 mm = 0,9 m
F= 5,6 kN
δ= 7 mm
Materjal S235
σy= 235 MPa
[S]= 1,4
UNP 300
Määrata lehe Laius b tugevustingimusest paindele konsoolse lehe jaoks.
Lubatav pinge lehe materjali teras S235 korral:
ja
Lehe ristlõige töötab paindele. Koostatakse tugevustingimus paindele:
Wx on lehe ristlõige nn geomeetriline tunnus, karakteristik – tugevusmoment või vastupanumoment x telje suhtes.
Tugevustingimusest paindele:

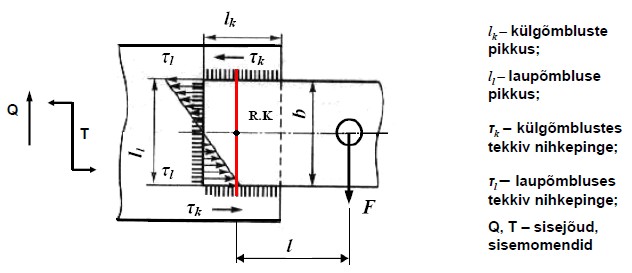

Määratakse keevisõmbluste pikkused. Võtame laupõmbluse pikkuseks ll= b= 160 mm, keevisõmbluse kaatet z= δ= 7 mm.
Leitakse ll väärtus tugevustingimusest nihkele väände korral. Eeldatakse, et T= Tk + Tl, kus T on keevisõmbluse poolt vastuvõetavad momendid.
Kui eeldada, et nii laup- kui külgõmblus on võrdtugevad, siis .
Lühikeste
keevisõmbluste korral arvutatakse nihkepinge ligikaudse valemiga:
Keevisõmblusete nihkepinge momendist (T):
Leitakse külgõmbluste pikkus ll võttest arvesse ainult keevisõmbluseid väänavat koormust T.
lk= 0,5*ll= 0,5*160= 80 mm
Arvutatakse lõike keskmine nihkepinge keevisõmblustes:
Tehakse valitud keevisliite kontroll lõikele:
Teha konstruktsiooni joonis
Mõõtkava 1:4
Eelised

Tasandi väikse mass võrreldes poltliitega
Liite saamise kiirus
Liide on jäik
Liide jääb esteetiline

Puudused

Detailid võivad keevitamisel deformeeruda
Esineb haprus- ja väsimuspurunemise oht
Keevitaja oskused on olulised
