Kodune töö III - Keevisliide (1)

Tallinna Tehnikaülikool - Masinaehitus - Masinaelemendid i

5 VÄGA HEA

MHE0041 MASINAELEMENDID I
Kodutöö nr. 3
Variant nr.
A - 9
B - 0
Töö nimetus: Keevisliide
Üliõpilane (matrikli nr ja nimi)
Rühm:
MAHB32
Juhendaja :

Sivitski
Töö esitatud:
Töö parandada:
Arvestatud:
Ülesande püstitus:
Jõuga F koormatud konsoolne tala – terasleht ( S235 ) on kinnitatud karpprofiili (kolonni) külge. Projekteerida keevisliide. Karpprofiili number (U - nr), jõu F õlg l ja koormuse F väärtus valida vastavalt õppekoodi viimasele numbrile A. Teraslehe paksus valida vastavalt õppekoodi eelviimasele numbrile B.
l = 1000 mm
F = 7 kN
U = nr. 350
 = 5 mm
Ülesande lahendus:
Leida kronsteini (lehe) laiuse b ja arvutada keevisliide. Konstruktsioonile mõjuv staatiline koormus F = 7 kN ja l = 1 m. Lehe paksus δ = 5 mm, lehe materjal on teras S235 (σy = 235 MPa), [S] = 1,4, [τ]k.õmblus = 0,6 [σ], tegemist on käsikeevitusega.
1) Määratakse lehe laius b tugevustingimusest paindele konsoolse lehe jaoks.
Lubatav pinge lehe materjali teras C30 korral:
[σ] = ReH / [S] = 235 / 1,4 = 168 MPa
[τ]k.õmblus = 0,6 [σ] = 0,6·168 = 101 MPa
Lehe ristlõige töötab paindele. Koostatakse tugevustingimus paindele:
σ = M / Wx = (6 x F x l) / (δ x b2)
≤ [σ], kus Wx = (δ x b2) / 6
Wx on lehe ristlõige nn geomeetriline tunnus, karakteristik – tugevusmoment või vastupanu-moment x telje suhtes. Lehe ristlõige, mis töötab paindele
Tugevustingimusest paindele:
224 mm
2) Määratakse keevisõmbluste pikkused. Võtame laupõmbluse pikkuseks l1 = b = 224 mm, keevisõbluse kaatet z = δ = 5 mm.

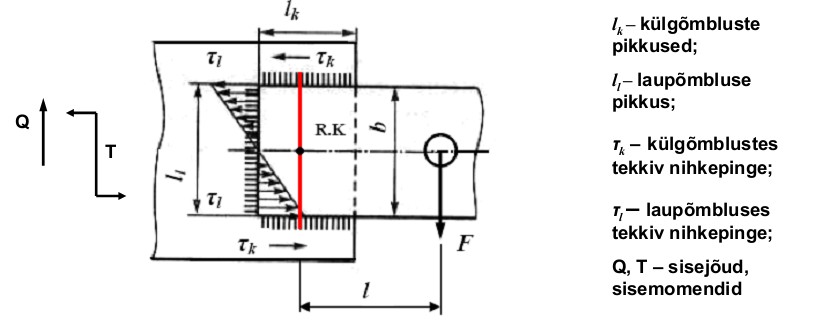

Leitakse l väärtus tugevustingimusest nikhele väände korral. Eeldatakse, et T = Tk + Tl , kus T keevisõmluste poolt vastuvõetavad momendid.
Kui eeldada, et nii laup- kuid külgõmblus on võrdtugevad, siis lk ≤ 0,5 ll
τ = T/Wp ≤ [τ]k. õmblus kus Wp – keevisõmluse ohtlikuma lõige polaartugevusmoment.
Lühikeste (l
