Labor 1 - raadioseadmete disain - Smithi diagramm (0)

TALLINNA TEHNIKAÜLIKOOL

Mikrolainetehnika õppetool
Laboratoorse töö nr 1 „ Smithi diagramm“
ARUANNE
Täitja:
Juhendaja : Andres Laidvee
Aruanne esitatud ………………………………………..
(kuupäev)
Aruanne tagastatud ……………………………………..
(kuupäev)
Aruanne kaitstud ……………………………………….
(kuupäev)
………………………………..
(juhendaja allkiri)
1. Töö eesmärk
Tutvuda programmiga Ansoft Designer SV ning Smithi diagrammi kasutusvõimalustega.
2. Töövahendid
Programm Ansoft Designer SV
3. Töö ülesanne
1. Uurida resistiivse koormuse S11-e Smithi diagrammi abil.
2. Sobitada koormus veerandlainetransformaatori abil.
3. Uurida sobitatud koormuse S11 Smithi diagrammi abil ning S11 magnituudi dB(S11) sagedussõltuvust.
4. Töö käik

Võtsin enda matriklinumbrite viimaste numbrite geomeetrilise keskmise ning koostasin vastavalt LISA1-st saadud andmetega *.s1p laiendiga faili. Seejärel koostasin nõutud skeemi, mis koosnes koormusest ja 1-pordist, millele andsin parameetrid eelnevalt loodud failist .
Sobitamiseks sisestasin 3 mikroribaliini. 1-pordi töösageduse valisin 5,0 GHz. Koormuse poolt esimese ribaliini lainetakistuseks on 50 Ω, sest koorumse sisendtakistus ZL = 50 Ω.
Kolmanda mikroribaliini lainetakistuseks on allika väljundtakistus Z0.
Konstrueerisin skeemi nagu tööjuhendis nõutud (joonis 1). Koormuse poolt esimese liini lainetakistuseks arvutasime ZL= 33 Ω ning sünteesisime selle järgi mikroribaliini, sageduse 5,0 GHz jaoks. Keskmise liini sünteesisime arvutatud lainetakistuse ZL=40,62 Ω järgi, veerandlaine pikkusega. Allikapoolse liini sünteesisime allika väljundtakistusega ZL=50 järgi.
Joonis 1. Konstrueeritud sobitusskeem
Simuleerisime tulemuse Smithi diagrammil (joonis 2), arvutades välja punktid 1GHz...10GHz, sammuga 0,1GHz.

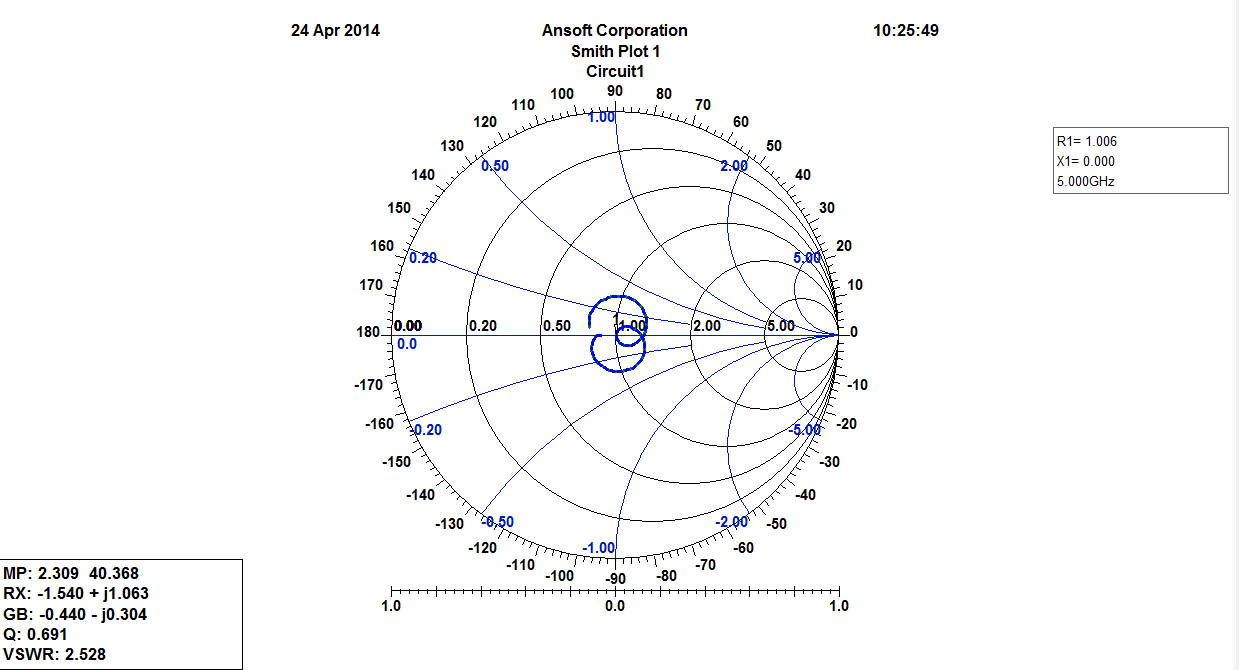

Joonis 2. Simuleeritud tulemus Smithi diagrammil.
Joonis 3. S11 parameetri sõltuvus sagedusest.
4. Kokkuvõte
Käesoleva töö käigus tutvusin programmiga AnsoftDesignerSV, Smithi diagrammi kasutusvõimalustega ning mikroribaliinidega. Ülesandeks oli sobitada koormus 5,0 GHz juures, kasutades veerandlainetransformaatorit.
