Töö nr 4
Isoleerõlide läbilöögi mõõtmine“
Labor mõõdetud:
15.10.2015
Õppejõud:
Tudengid :
Tallinn
2015
Sisukord
1.Katseseadme põhimõtteskeem 3
Joonis 1.1. Katseseadme põhimõtteskeem: Elektrilise tugevuse määramise katsenõu [1] 3
1. Katseseadme põhimõtteskeemi seletamine 3
2. Mõõtetulemused 4
1. Tabelina 4
Tabel 2.1. Mõõtetulemused tabelina 4
2.Graafikutena 5
3.Isoleerõlide keskmised elektrilised tugevused ja usaldatavuse vahemikud 6
1. Kasutatud valemid 6
2. Esimesed viis mõõtmist 7
Õli 1 7
Õli 2 8
3. Kõik kümme mõõtmist 8
Õli 1 8
Õli 2 9
4.Tulemuste analüüs 9
Kasutatud kirjandus: 10
Originaalleht 11
  • Katseseadme põhimõtteskeem

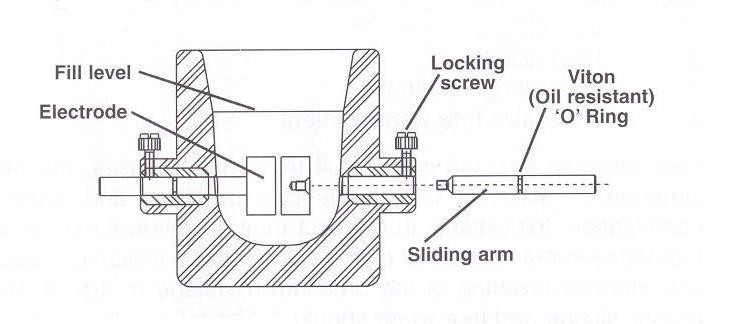

    Joonis 1.1. Katseseadme põhimõtteskeem: Elektrilise tugevuse määramise katsenõu [1]


    1. Katseseadme põhimõtteskeemi seletamine


    Katseseade koosneb õlianumast, mida on võimalik vahetada ja asub joonisel „ Fill level“ noole all; „Fill level“ on õli täitepiiriks. „Electrode“ näitab ära, kus kohas asuvad elektroodid , mille vahele tekib ülelöök. „Locking screw “ on kinnitus kruvi, millega fikseeritakse elektroodideni elektrit juhtiv liughoob. „Viton O´Ring“ on tihend, et õli ei lekkiks anumast.
  • Mõõtetulemused


    1. Tabelina

    Tabel 2.1. Mõõtetulemused tabelina


    Õli 1
    Õli2
    katse nr
    pinge kV
    El, kV/cm
    katse nr
    pinge kV
    El, kV/cm
    1
    50
    206
    1
    32,6
    134,3
    2
    26,6
    109,6
    2
    52
    214,2
    3
    6,8
    28,1
    3
    40,6
    167,3
    4
    18
    74,2
    4
    44,7
    184,2
    5
    7,2
    29,7
    5
    39,6
    163,2
    6
    13,8
    56,9
    6
    44
    181,28
    7
    27,9
    114,9
    7
    44
    181,28
    8
    48,8
    201,1
    8
    47,9
    197,3
    9
    18,8
    77,5
    9
    42,3
    174,3
    10
    50
    206
    10
    43,3
    178,4



    2.Graafikutena

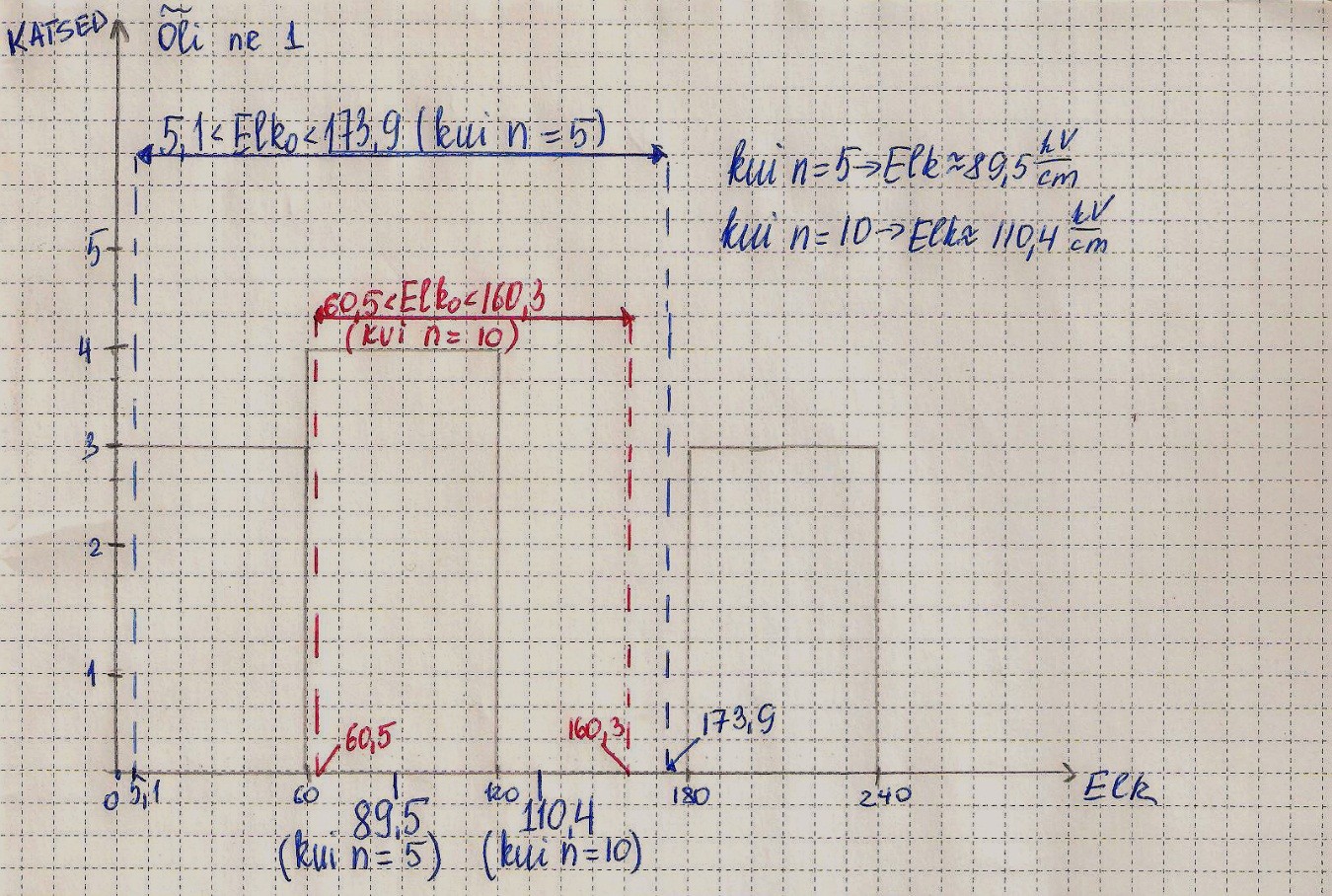

    Joonis 1.Õli 1 mõõtetulemuste graafik

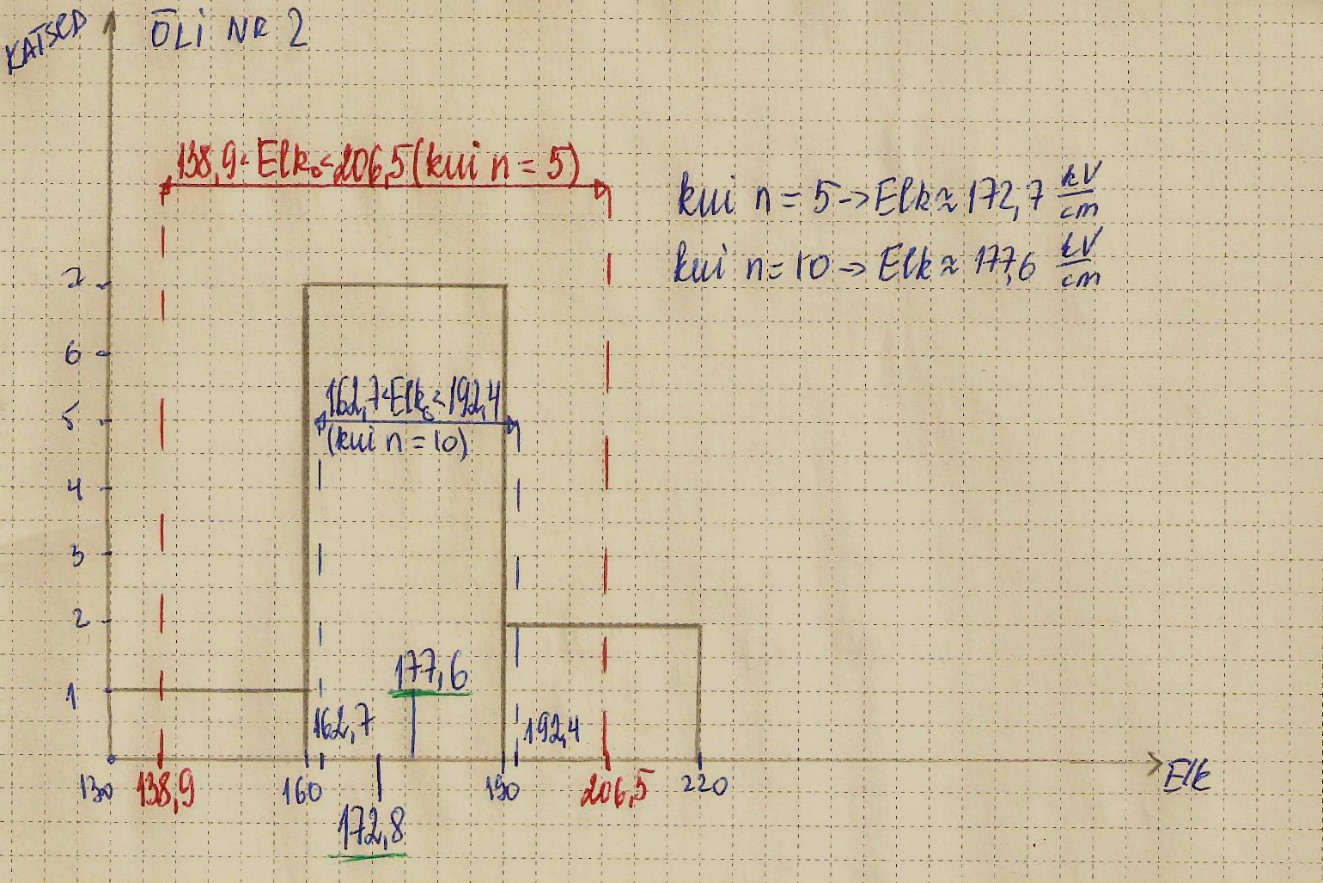

    Joonis 2.Õli 2 mõõtetulemuste graafik
  • Isoleerõlide keskmised elektrilised tugevused ja usaldatavuse vahemikud


    1. Kasutatud valemid


    – katsest leitud õli läbilöögipinge standardvahemikus kV
    – elektroodidevaheline kaugus (antud juhul d=2,5 mm)
    – elektroodide konstant
    – õli elektriline tugevus
    – keskmine õli elektriline tugevus
    – katsete arv (5 või 10)
    – Keskmine ruuthälve
    – õli tegelik keskmine elektriline tugevus
    – väljavõtte normeeritud hälve
    Usaldatavuse vahemik kindlusega 0,95 korral on t=2,23 kui n=10 ja t=2,57 kui n=5[1]

    2. Esimesed viis mõõtmist

    Õli 1


    Õli keskmine elektriline tugevus:
    Keskmine ruuthälve:
    Usaldatavuse vahemik:

    Õli 2


    Õli keskmine elektriline tugevus:
    Keskmine ruuthälve:
    Usaldatavuse vahemik:

    3. Kõik kümme mõõtmist

    Õli 1


    Õli keskmine elektriline tugevus:
    Keskmine ruuthälve:
    Usaldatavuse vahemik:

    Õli 2


    Õli keskmine elektriline tugevus:
    Keskmine ruuthälve:
    Usaldatavuse vahemik:
  • Tulemuste analüüs


    Mõõtmiste käigus tutvusime lähemalt õlide elektriliste tugevustega, katseteks kasutati kahte tundmatute parameetritega isoleerõli.
    Mõõtetulemuste analüüsi põhjal saab järeldada joonise 2.1. alusel, et esimese 5 katse põhjal on õli läbilöögi usaldusvahemik 5,1-st 173,9 kV-ni ja keskmine läbilöögitugevus on 89,5kV/cm. Kuna kasutame tulemuste andmiseks ainult 5 mõõtetulemusi , siis selle põhjal on määramatus väga suur. 10 mõõtmise põhjal jääb usaldusvahemik 60,5 kuni 160,3 kV vahele ja keskmine läbilöögi pinge on 110,4kV/cm. Kuna katsemõõtmise väärtused kõiguvad suures ulatuses ja 10 mõõtmise puhul ei jää pooled tulemused usaldusvahemikku siis ei saa antud õli lugeda heade elektriliste tugevusega õliks, seda kinnitab ka visuaalne vaatlus mille käigus tuvastati, et elektroodide vahel on tahma triip, mis on silmaga tuvastatav märk õli halbadest väljundiseks elektrilise isolaatorina.
    Trafoõli elektriline tugevus sagedusel 50 Hz ja 20o C on 120 – 160 kV/cm kohta, mille põhjal on tegemist trafoõliga, sest keskmised läbilöögi pinged jäävad sinna vahemikku või on seal lähedal; 10 mõõtmise korral on keskmine läbilöögi pinge väiksem trafoõli elektrilisest tugevust, kuid trafoõli korduv kasutamine ja „läbilöömine“ on aja jooksul vähendanud trafoõli elektrilist tugevust.
    Teise õli visuaalsel vaatlusel ilmnes, et tegu on punase värvi õliga, mis on oluliselt vähem viskoossem võrreldes õliga 1. Nagu on näha jooniselt 2.2 katsetulemuste väärtused ei kõigu suurtes vahemikes. Esimese 5 katse puhul on usaldusvahemik 138,9-st 206,5kV-ni ja õli keskmine läbilöögitegevus sel juhul 172,68kV/cm. Täpsuse tõstmiskes võrdleme 10 mõõtmise tulemust, antud juhul on usaldusvahemik 162,8 kuni 192,4kV vahel ja keskmine läbillöögipinge on 177,6kV/cm. Antud õli puhul on mõõtetulemuste usaldusvahemik ja katsetulemuste erinevus oluliselt väiksemad kuigi ka siin ei jää 2 mõõtmist lubatud usaldusvahemikku. Selle põhjuseks võib olla õhumulli olemasolu õlis, mis võis elektroodide vahele jääda läbilöögi hetkel. Õli 2 võib lugeda katsemõõtmiste alusel elektriliselt heaks isoleerõliks .
    Katsetulemuste põhjal on tegemist kondensaatorõliga, sest katsetulemused olid kõige lähemal kondensaatorõli elektrilisele tugevusele 50 Hz ja 20o C juures, mis on 200 kV/cm kohta.




    Kasutatud kirjandus:


    [1]Labori tööjuhend nr.4

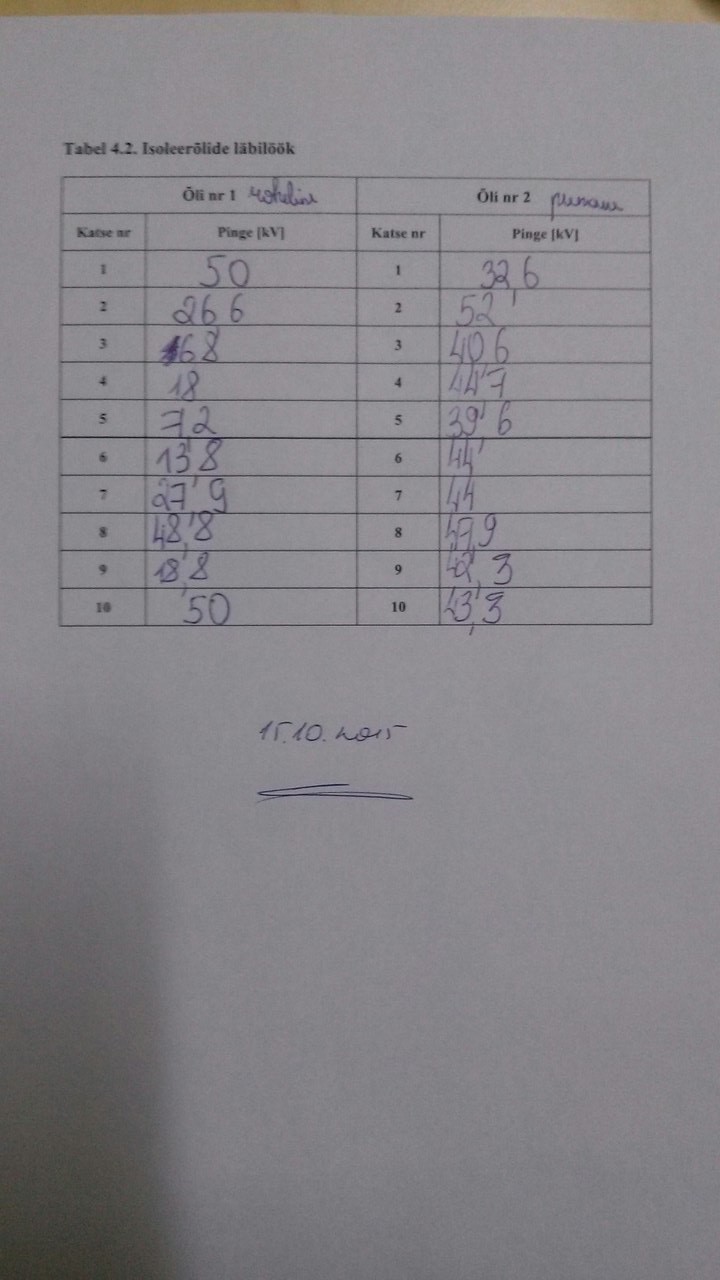

    Originaalleht
