Labor n4 (1)

ELEKTROENERGEETIKA INSTITUUT
Kõrgepingetehnika õppetool
Töö nr 4
Isoleerõlide läbilöök
Labor mõõdetud:
02.11.2009
Õppejõud: Ivo Palu
Tudengid:
Tallinn
2009
1) Töö eesmärk:
Tutvuda isoleerõlide elektrilise tugevuse määramise metoodikaga.
Isoleerõlisse asetatakse kaks elektroodi mille vahel tekitatakse sädelahendus pinge sujuva tõstmisega 2 kV/s. Esimese sädelahenduse tekkimisel määratakse läbilöögipinge. Tehakse 50 katset 1 minutilise vahega. Katseid tehakse 50 sellepärast, et isoleerõlidel on suur hajuvus .

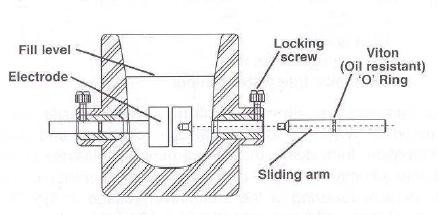

2) Katseseadme põhimõtteskeem
Joonis 1
2) Mõõtetulemused
Ul – katses leitud õli läbilöögipinge(kV)
d – elektroodide vaheline kaugus (2,5 mm)
η – eletroodi konstant
n – katsete arv
S – parandatud keskmine ruuthälve
t – väljavõtte normeeritud hälve
Elk0 – õli tegelik keskmine elektritugevus
Tabel 1. 50 katsetulemused ja usaldusvahmik
t=
2,01
n=
50
S=
45,16
Elk-
106,7
Elk+
132,37
Katse nr
Pinge kV
El
kV/cm
(Elk-El)^2
1
49,6
204,352
153,76
2
24,7
101,764
129,96
3
21,2
87,344
108,16
4
33,2
136,784
88,36
5
25,8
106,296
70,56
6
22,2
91,464
54,76
7
20,6
84,872
40,96
8
43,3
178,396
29,16
9
19,3
79,516
19,36
10
27,1
111,652
11,56
11
20,5
84,46
5,76
12
43,1
177,572
1,96
13
18,5
76,22
0,16
14
42,7
175,924
0,36
15
19,3
79,516
2,56
16
48,7
200,644
6,76
17
20,2
83,224
12,96
18
22,7
93,524
21,16
19
23,1
95,172
31,36
20
24,4
100,528
43,56
21
43,5
179,22
57,76
22
21,1
86,932
73,96
23
30,4
125,248
92,16
24
21,3
87,756
112,36
25
20,2
83,224
134,56
26
25,1
103,412
158,76
27
50,7
208,884
184,96
28
20,1
82,812
213,16
29
28,3
116,596
243,36
30
21,4
88,168
275,56
31
28
115,36
309,76
32
22,2
91,464
345,96
33
22
90,64
384,16
34
21,1
86,932
424,36
35
32,8
135,136
466,56
36
45,1
185,812
510,76
37
24,7
101,764
556,96
38
19,4
79,928
605,16
39
47,1
194,052
655,36
40
20,4
84,048
707,56
41
21,8
89,816
761,76
42
45,2
186,224
817,96
43
22,4
92,288
876,16
44
25,5
105,06
936,36
45
48,5
199,82
998,56
46
22,1
91,052
1062,76
47
48,5
199,82
1128,96
48
13,4
55,208
1197,16
49
45,5
187,46
1267 ,36
50
22,7
93,524
1339,56
keskmine
Summa
29,014
119,5377
99941,2
Tabel 2. 5 esimese katse tulemused ja usaldusvahemik
Katse nr
Pinge kV
El. kV/cm
(Elk-El)^2
1
49,6
204,352
41759,74
2
24,7
101,764
10355,91
3
21,2
87,344
7628,974
4
33,2
136,784
18709,86
5
25,8
106,296
11298,84
keskmine
summa
30,9
127,308
89753,33
t=
2,57
n=
5
S=
46,68
Elk-
73,65
Elk+
180,96
Graafik 1. Katse tulemuste jagunemine elektrilisetugevuse järgi.
Järeldus:
Katse tulemused on näha, et isoleerõlidel on suur hajuvus ja arvutused kinnitavad ka seda. 50 katse tulemuste põhjal võib õelda, et tegemist on trafoõliga kuna tema elektriline tugevus 50 Hz ja 20 °C juures on 120-160 kV/cm ja 50 katse keskmine elektriline tugevus oli 119,5 kV/cm, usaldatavuse vahemikuga 106,7-132,4 kV/cm. 5 katse keskmine oli 127,3 kV/cm mis jääb trafoõli vahemiku aga usaldatavuse vahemik on väga lai võrreldes 50 katse omaga 73,6- 180,9 kV/cm.
Trafoõli elektriline tugevus kõikus suhteliselt palju mis või tulenda lisanditest, niiskusest, õli vanusest ja ka sellest, et nuppule vajutusega õli pind hästi kergelt lainetas mis võis lisandid liikuma panna. Hajuvust võib vähenda kui teha katseid pikkema aja tagant.
