Elektrotehnika   1.  Teie ettekujutus aine ehitusest ja elektri füüsikalisest olemusest, laeng.  •  Kehad koosnevad ainetest või ainete segudest.
•  Ained koosnevad osakestest.
•  Osakesed on väga väikesed.
•  Osakesed mõjutavad üksteist.
•  Aineosakeste vahel on tühja ruumi (mis on täidetud väljaga).
•  Aineosakesed on lakkamatus korrapäratus liikumises – soojusliikumises.
•  Mida kiiremini liiguvad osakesed, seda kõrgem on keha temperatuur.
•  Üksiku osakese liikumise kiirust ei ole võimalik kindlaks teha.
•  Räägitakse kiiruste keskväärtustest ja teistest statistilistest suurustest.
•  Osakesi kujutatakse soojusõpetuses ette kui elastseid kerakesi, mis on  pidevas korrapäratus liikumises    Laeng on  füüsikaline suurus, mis iseloomustab keha osalemist vastastikmõjus.  Laengud on tihedalt seotud jäävate kvantarvudega. Füüsikas peetakse laengu all
silmas tihti just elektrilaengut. Elektrilaengut  kannavad kõik elektriliselt laetud  osakesed (elektronid, prootonid, ioonid).    2.  Elektri allika, tarbija ja salvesti olemus.  Elektri allikateks on elektrijaam, kust elektrit toodetakse. Meil toodetakse elektrit
soojuselektrijaamas. Vee soojendamiseks põletatakse põlevkivi. Soojuse mõjul vesi
kuu meneb ja tekib veeaur, mis paneb elektrijaamas pöörlema turbiinid. Turbiinid  käivitavad omakorda elektrigeneraatori, mille abil toodetakse elektrit.
Elektritarbijateks on elektrienergia tarbija, milleks on siis kõik tehnika, mis töötab
elektriga.
Energia  salvestamise all mõeldakse mingi energialiigi siirdamist mingisse   seadisesse, seadmesse, paigaldisse või rajatisse (energiasalvestisse), et seda
sealt vajalikul ajal hiljem samal kujul või muundatult tagasi saada.
  3.  Elektrivälja tekitamine ja selle graafiline kujutamine.  Elektriväli on elektrilaengu poolt tekitatud ruumis leviv pidev väli, mis mõjutab teisi
ruumis paiknevaid elektrilaenguid. Positiivselt laetud osakeste jõujooned levivad
osakesest välja ja negatiivsed, levivad sisse.  4.  Kuitas potentsiaali endale ette kujutada? Mis on maandamine?  Potentsiaal on füüsikaline suurus, mis võrdub elektrostaatilise välja punkti asetatud
elektrilaengu potentsiaalse energia ja laengu suuruse suhtega. Maandamine on
seadme ühendamine maaga. Maandamine on vajalik, elektriohutuse tagamiseks.


5.  Kuidas on võimalik saada allikpinget (elektromotoorjõudu)?  Igas juhtmes, mis magnetväljas lookudes lõikab jõujooni, tekib elektromotoorjõud
(emj.); kui aga juhtmeotsad on omavahel ühendatud, s.t. vooluring on suletud, tekib
selles vool.  6.  Mis on elektrivool ja millal ta tekib?  Elektrivool on elektrilaengute suunatud liikumine. Laengut kannavad metallist
ahelaosad. Elektrivool tekib ,kui on olemas elektriliselt laetud osakesi,mis saavad
vabalt liikuda,ja neile mõjub jõud.  7.  Mis on pinge? Kuidas pinge tekib takistis, poolis, kondensaatoris?  Pinge iseloomustab kahe pinkti vahelist elektrivälja potensiaalide erinevust ning
määrab ära, kui palju tööt tuleb teha ühiklaengu ümberpaigutamiseks ühest punktist
teise.  8.  Milline on Ohmi seadus vooluringi osa kohta, kogu vooluringi kohta?  Vooluahela lõiku läbiva elektrivoolu tugevus on võrdeline selle lõigu otste vahelise
pingega ja pöödtvõrdeline lõigu takisutsega I=U/R  Vooluringis on vool I võrdeline elektromotoorjõuga E ja pöördvõrdeline ahela
takistusega R  I=E/R  9.  Kuidas on võimalik määrata, millal on keerukas ahelas elemendid
jadaühenduses ja millal rööbühenduses? Näide.  Jadaühenduses olevate takistite kogutakistus võrdub üksikute takistuste summaga.
Rk=R1+R2, Kogupinge = pingelangude summaga  Rööpühenduse korral on vool pöördvõrdeline takistusega.   10.  On kinnine jadaühenduses lihtne elekriahel, kus tarbija taksitust on
võimalik muuta. Kuidas muutuvad erinevate takistuste väärtuste korral
vool, pinge ja eraldub energia?  Vool ja pinge on lineaarses sõltuvuses, mida suurem on vool (U), seda suurem on
pinge (I). Mida suurem on takistus, seda suurem on ka eralduv energia.   11. Kirchhoffi vooluseadus ja pingeseadus.  Voolude seadus: Hargnemispunkti saabuvate voolude summa võrdub
ha rgnemispuntist väljuvate voolude summaga.  Pinge seadus: Kinnises vooluringis on elektromotoorjõudude algebraline summa
võrdne kõikidel takistitel tekkivate pingelangude algebralise summaga.


12.  Põhilised magnetilised suurused.    Magnetvälja tugevus H, ühikus (A/m). Sõltub voolust ja kaugusest, kui mitte  keskkonnast.    Magnetvoo tihedus ehk magnetiline induktsioon. B, ühikuks tesla (T). Sõltub  voolust, kaugusest ja keskkonnast.    Keskkonna magentiline läbitavus(absoluutne läbitavus) (müü)=b/H, ühikuks  henri meetri kohta (H/m). Vaakumis ja mitteferromagneetiliste ainete
magnetiline läbitavus on konstantne suurus. Vaakumis ja
mitteferromagnetilistel ainetel on suurus ligilähedane. Ferromagnetiliste
materjalide puhul (müü)=f(H)  13.  Vooluga juhe välises magnetväljas. Elektromagnetiline jõud.  Magnetväljas juhtmega voolule mõjuva jõu suund on määratud vasaku käe reegliga:
kui kujutada ette, et magnetinduktsiooni vektor  suundub vasaku käe peopessa ja  voolu suund ühtib väljasirutatud sõrmede suunaga, siis näitab väljasirutatud pöial jõu
suunda. Kuna magnetväli ja jõud on omavahel risti, siis ei mõjuta magnetväli vooluga
juhet mitte magnetvälja jõujoontega samas sihis, vaid risti jõujoontega  Elektromagnetiline vastastikmõju on üks neljast fundamentaaljõust. Ülejäänud
kolm on gravitatsioon,  nõrk vastasmõju ja tugev vastasmõju.  Elektromagnetiline vastasmõju toimib elektriliselt laetud kehade vahel tekitades
elektromagnetilise jõu. Elektromagnetiline jõud hoiab
näiteks aatomis elektronid aatomituuma ümber ja tema abil luuakse keemilised
sidemed molekulides.    14. Ferromagnetmaterjalid  Vask, Raud, raudoksiidid,   15. Kuidas Te kujutate endale ette vahelduvallikpinge ja vahelduvvoolu  saamist?  Vahelduvvoolu saamiseks enamkasutatav on siinuspinge.  Siinuselektromotoorjõudu võib saada, kui homogeenses magnetväljas konstantse
nurkkiirusega pöörata juhtmekeerdu ümber telje, mis on risti magnetjõujoonte
suunaga
  16. Vahelduvvoolu hetk-, efektiiv,-  amplituudväärtused ja nende vahelised  seosed siinuselise vahelduvvoolu puhul.    Muutuva suuruse väärtust mingil hetkel nim. hetkväärtuseks ja tähistatakse väikese
tähega: vool – i, pinge – u.


Lühimat ajavahemiku, mille möödumisel vahelduva suuruse muutumine hakkab
korduma nim. perioodiks ja tähistatakse T. Poole perioodi vältel kulgeb vool ühes
suunas, teise poole vältel teises suunas. Perioodi pöördväärtust, s.o. perioodide arvu
sekundis, nim. vahelduvvoolu sageduseks. mõõtühikuks: Hz   Keskväärtus I k  saadakse voolu hetkväärtuste aritmeetilise keskmisena. Voolu  keskväärtus poolperioodi kohta väljendub graafiliselt ristküliku kõrgusena, mille alus
võrdub T/2 ja ristküliku pindala võrdub voolukõvera poolt piiratud pindalaga.
Siinuselise voolu kesk- ja maksimaalväärtuste vahel kehtib seos Samasugune seos
saadakse ka pingele. Siinuselise voolu keskväärtus terve perioodi kohta võrdub
nulliga. Keskväärtustega arvutatakse vahelduvvoolu alaldamise korral.
Vahelduvvooluahelate arvutamisel kasutatakse enamasti voolu, pinge ja emj
efektiivväärtusi. Vahelduvvoolu efektiivväärtus võrdub sellise alalisvoolu tugevusega,
mis, läbides sama takistust kui vahelduvvoolgi, eraldab selles perioodis (T kestel)
sama suure soojushulga. Seega voolu efektiivväärtus: Sama seos kehtib ka siinuselise
pinge puhul. Efektiivväärtusi tähistatakse suure tähega, millel ei ole indeksit.
Mõõteriistad näitavad alati efektiivväärtust.    17. Oomiline takistus vahelduvvoolu ahelas. Vektordiagramm, Ohmi seadus,  võimsuse arvutamine.  Pinge ja voolu amplituudväärtuse suhe annab, Ohmi seaduse järgi; pooli
induktiivtakistuse xL, mõõtühikuks on oom:  𝑈𝑚 𝐼𝑚 = √2𝑈
√2𝑈 = 𝑈 𝐼 = 𝑥𝐿  U                                                      I  Induktiivsusega vooluringis on vool jaliselt 90kraadi pingest maas.  18.  Pool vahelduvvoolu ahelas. Vektordiagramm, Ohmi seadus, võimsuse
arvutamine.    19. Kondensaator vahelduvvoolu ahelas. Vektordiagramm, Ohmi seadus,  võimsuse arvutamine.
    20.  Mis on võimsustegur?
Võimsustegur (cos φ) on
vahelduvvooluahelates  aktiivvõimsuse suhe näivvõimsusesse (cos φ = P / S =  P / (U·I) ). See on ühikuta suurus, mille väärtus võib olla vahemikus 0...1.  21.  Kolmefaasiline ahel. Faasi mõiste, faasipinge ja faasivool; liinipinge ja
liinivool.


Kolmefaasiline toitesüsteem on mitmefaasiliste elektriahelate erijuhtum, milles on
kolm võrdse sagedusega, üksteise suhtes kindla nurga võrra ajas
nihutatud siinuselist  (ühe allikaga loodud) elektromotoorjõudu.  Kolmefaasilised ahelad moodustatakse kolmest ühefaasilisest ahelast. Nende
ühefaasiliste ahelate toitepingeid tekitatakse harilikult ühes ja samas vahelduvpinge
generaatoris. Aj aliselt on eri faaside pinged ühe kolmandiku perioodi võrra nihutatud.  Faase tähistatakse harilikult ladina tähtedega A, B ja C.  http://www.e-
ope.ee/_download/euni_repository/file/1114/materjalid.zip/kolmfaasi.html  Faas ehk  võnkefaas on võnkeperioodi iseloomustav suurus. Faas on tsüklilise  võnkeprotsessi hetkeseisund. Faas tähendab järku, olekut. See näitab, missuguses
faasis ehk seisundis tsükkelprotsess parajasti on.  Faasimähise alguse ja lõpu vahelist pinget nimetatakse faasipingeks. Liinijuhtme ja
neutraaljuhtme (Ua, Ub, Uc) vahelist pinget nimetatakse faasipingeks. Kahe liinijutme
vahelist pinget nimetatakse liinipingeks.     Kolmefaasilise süsteemi korral eristatakse liinipinget ja faasipinget, liinivoolu ja
faasivoolu.   Liinipinge on pinge kahe erineva faasi vahel, faasipinge on pinge faasi ja nullpunkti
vahel   (tähtühenduse korral). Liinivool on vastavalt vool kahe faasi vahel ning faasivool on
vool   faasi ja nullpunkti vahel (tähtühenduse korral).  22.  Kolmefaasilise süsteemi tähtühendus (toiteallikad ja tarbijad).

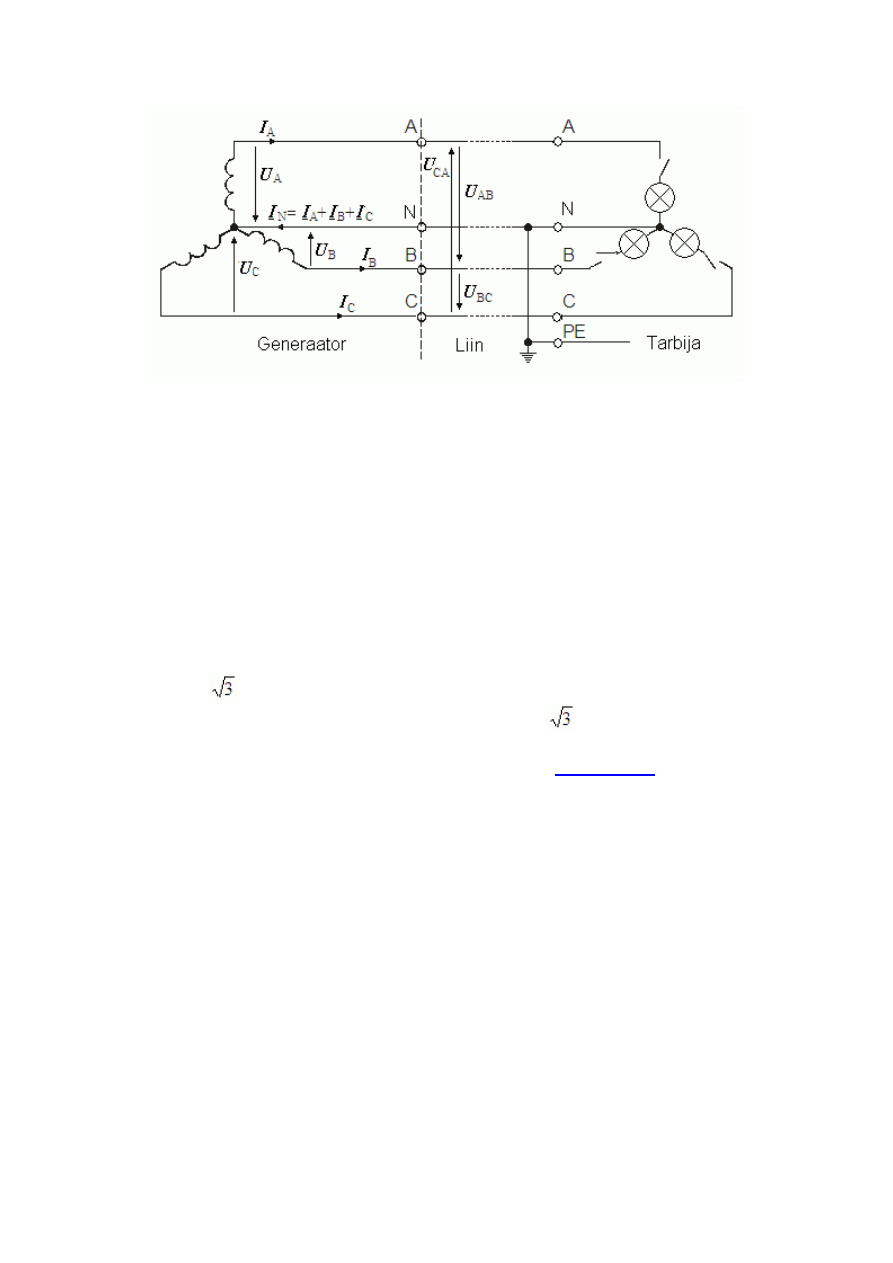

  Kolmefaasilise süsteemi tähtühendus  Kui me ühendame kolmefaasilise generaatori mähiste lõpud kokku, siis saame
neljajuhtmelise pingesüsteemi tähtühenduse, millel on faaside A, B, ja C
väljundklemmid ja mähiste ühenduspunkt, mida
nimetatakseneutraalpunktiks ehk nullpunktiks.
Generaatorist läheb tarbijatele neljajuhtmeline liin, kus on kolm liinijuhet A, B ja C ja
neutraal- ehk nulljuhe. Voolusid IA, IB, IC nimetatakse liinivooludeks.


  UA= UB= UC= 230 V; UAB= UBC= UCA= 400 V.  Kui kõikides faasides on ühesugused võrdse võimsusega tarbijad, siis on
voolud IA, IB, IC võrdsed ja üksteisest faasis nihutatud 120º võrra. Nende voolude  summa on võrdne nullliga. Sellist juhtu nimetataksesümmeetriliseks koormuseks.
Sümmeetrilisel koormusel neutraaljuhtmes vool puudub ja selle juhtme võib ära jätta.
Siis on tegemist  kolmejuhtmelise kolmefaasilise süsteemiga, mis on kasutatusel  ülekandeliinides.
Tootmishoonete ja elumajade madalpingevõrgud on tavaliselt viiejuhtmelised:
faasid A, B ja C, neutraaljuhe ja viiendaks on maaühendusjuhe – kaitsemaandus.
Neutraaljuhe ühendatakse kaitsemaandusega (PE) ühes punktis hoonesse
sisenemisel, kuid edasi kulgevad neutraalljuhe (sinist värvi) ja kaitsemaandus
(kollase ja rohelise triibuline) eraldi ja isoleeritult. Kaitsemaanduse juhe
normaalolukorras vooluga koormatud ei ole. Liinijuhtmete vahelised  pinged Ul on   korda suuremad kui pinged neutraaljuhtme ja liiniijuhtme vahel,  väiksemaid pingeid nimetatakse faasipingeteks Uf ; Ul =  Uf .  Kolmefaasilise süsteemi pingete kujunemist võib jälgida atraktsioonilt.
Euroopa riikides, sealhulgas ka Eestis, on kasutusel süsteem, kus faasipinge Uf =
230 V ja liinipinge Ul = 400 V (Nõukogude Liidu aegadel oli Eestis Uf = 220 V ja Ul =  380 V). Need pingete väärtused on nimipinged: tegelik pinge on võrgus harilikult
nimiväärtusest erinev, kuid erinevus peab jääma lubatud piiridesse. Lubatud
pin geerinevus on ±10% nimipingest.        Tähtühenduse saamiseks ühendatakse mähiste lõpud ühte ühisesse punkti ehk
sõlme N. Samasuguse sõlme N1
moodustab tarbija ehk koormuse kolme faasi ühendamine. Kahte sõlme N ja N1
ühendavat juhet läbib vool, mis
on võrdne süsteemi kolme eri faasi voolude algebralise summaga s.o. vool neid
kahte sõlme N ja N1 ühendavas


juhtmes on võrdne nulliga; seetõttu nimetataksegi seda juhet neutraaljuhtmeks.
Sõlme, mida moodustavad
generaatori mähiste lõpud või tarbija faaside lõpud, nimetatakse neutraalpunktiks .
Kolme juhet, millega
koormus e. tarbija on ühendatud generaatori faasimähistega nimetatakse
liinijuhtmeteks ja neid tähistatakse L1,
L2 ja L3. Liinijuhtmete vahelisi pingeid nimetatakse liinipingeteks ja tähistatakse•U .
Liinipingete effektiiv- e.
tegevväärtust tähistatakse U-ga. Iga liinijuhtme ja neutraaljuhtme vahelist pinget
nimetatakse faasipingeks ja
tähistatakse• U effektiiv- e. tegevväärtust aga Uf-ga. Faasivooludeks nimetatakse
voole, mis kulgevad
generaatori  faasimähistes või tarbija faasides. Liinijuhtmetes kulgevaid voole  nimetatakse liinivooludeks.

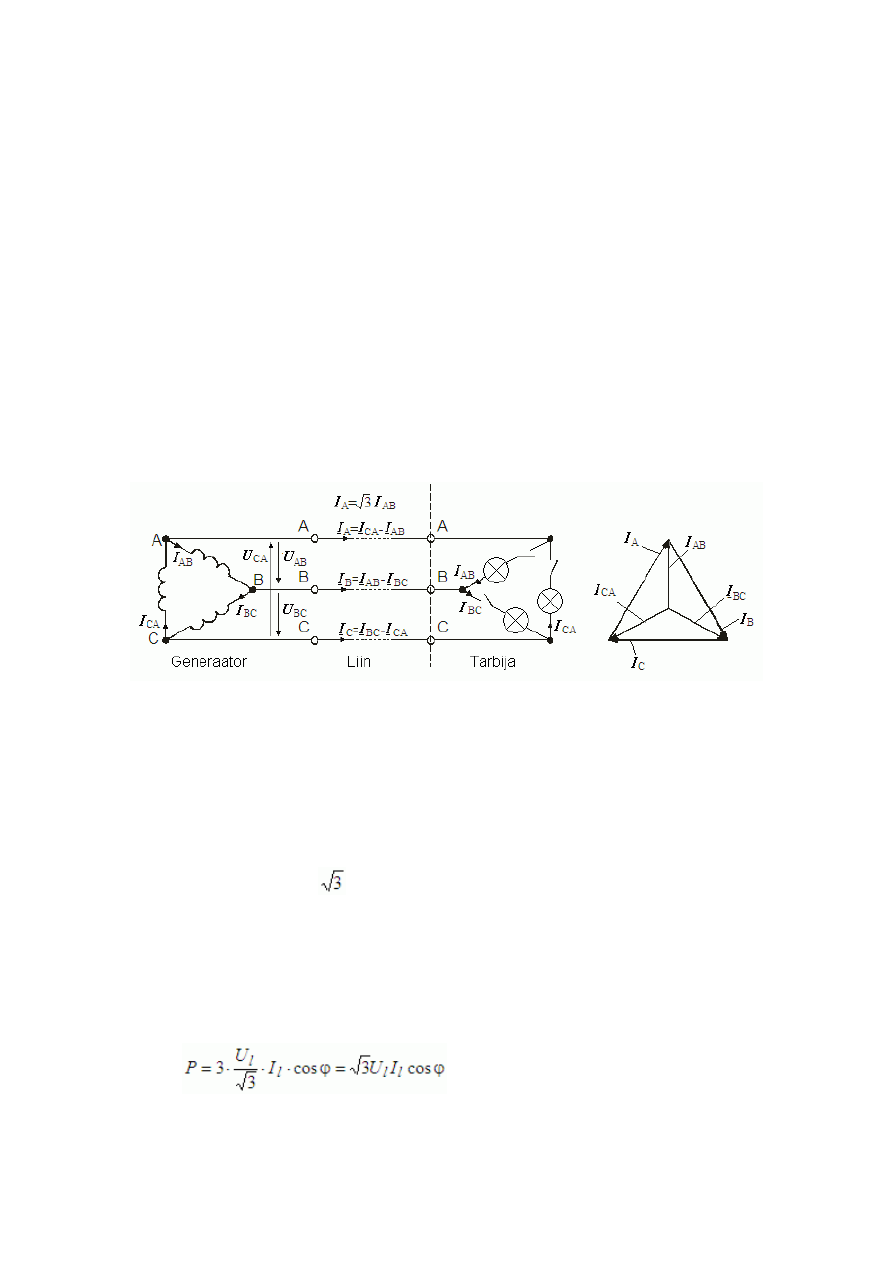

Tähtühenduse korral on liini- ja faasivoolud võrdsed.    23.  Kolmefaasilise süsteemi kolmnurkühendus (toiteallikad ja tarbijad).  Kolmefaasiline süsteem   kolmnurkühenduses    IAB= IBC= ICA= 1 A; IA= IB= IC= 1,73 A.  Generaatoril võib ühendada ka ühe faasi mähise lõpu järgmise faasi mähise
algusega. Nii saadakse  kolmnurkühendus. Kolmnurkühenduses puudub  neutraaljuhe. Tarbijad on ühendatud faasijuhtmete vahele. Pinged liinijuhtmete vahel
on võrdsed tarbijate pingetega. Kuid liinivoolud IA, IB, IC on suuremad kui  faasivoolud IAB, IBC, ICA: Il =  If , kus Il – liinivool, If – faasivool. Põhjus on selles, et  liinivool saadakse kahe teineteise suhtes 120º nurga võrra pööratud voolu
faasivektori liitmisel (vt vektordiagrammi joonisel).  Kolmefaasilise süsteemi võimsus P on võrdne kolme faasi võimsuste summaga: P =
3Pf = 3UfIfcosφ.  Võimsuse arvutamiseks saab kasutada ka liinisuurusi.
Tähtühenduse korral on liini- ja faasivoolud võrdsed, kuid pinged erinevad.  Järelikult  .  Kolmnurkühenduse korral on liini- ja faasipinged võrdsed, kuid voolud erinevad.


Järelikult  .  Seega kujuneb arvutusvalem mõlemal ühendusviisil ühesuguseks. Saadud avaldised
kehtivad ainult sümmeetriliste tarbijate korral, kus kõikide faaside voolud on võrdsed.
Sümmeetriliste tarbijate korral võib kolmefaasilise süsteemi n äivvõimsuse S ja  reaktiivvõimsuse Q arvutada järgmiselt  .      Kolmnurka ühendatud vooluringide puhul puudub neutraaljuhe. Kolmnurkühenduse
korral ühendatakse
generaatorimähiste algustega A, B ja C liinijuhtmed L1, L2 ja L3; esimese
faasimähise lõpp X ühendatakse teise
faasimähise algusega B, teise faasimähise lõpp Y ühendatakse kolmanda algusega
C ja kolmanda lõpp Z esimese
a lgusega. Selliseühendusviisi puhul on faaside emj-d suunatud ühesuguselt, mistõttu  generaatoris toimib nende

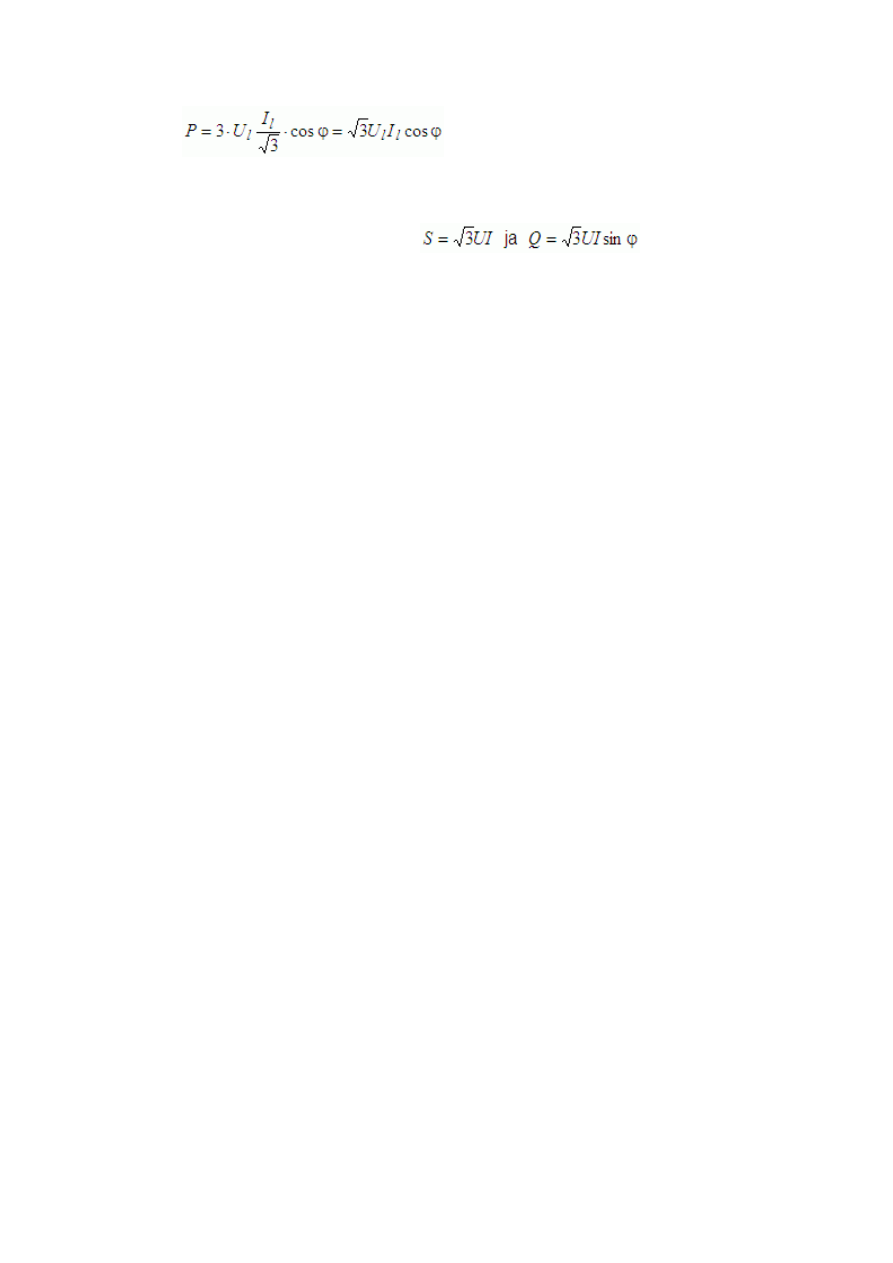

algebraline summa.  24.  Kolmefaasilise süsteemi võimsus.  Mistahes ühendusel ja mistahes koormusel on kolmefaasilise voolu võimsus võrdne
kolme faasi võimsuste summaga.   Kolmefaasilise süsteemi võimsus P on võrdne kolme faasi võimsuste summaga: P =
3Pf = 3UfIfcosφ.
Võimsuse arvutamiseks saab kasutada ka liinisuurusi.     25.  Terassüdamikuga pooli tööpõhimõte. Rauaskadu. Miks kasutatakse
ferromagetilisest  materjalist südamikku?  •magnetsüdamikus ajaliselt muutuva magnetvälja toimel hüstereesist ja
pöörisvooludest tekkiva soojusena. Seda kadu tuntakse kui rauaskadu (ka
teraseskadu). Rauaskadu on seda suurem, mida suurem ja massiivsem on
magnetsüdamik, mida suurem on magnetsüdamiku materjali hüstereesisilmuse
pindala ja mida suurem on ümbermagneetimise sagedus
  26.  Trafod töötavad vahelduvooluga. Miks ei saa nad töötada alalisvooluga?  Alalisvoolu ei suuda trafo üle kanda  27.  Trafo tühijooksukatse. Mis see on ja miks vajalik?Kui trafo primaarmähis
on lülitatud pingele U1, kuid sekundaarmähis(ed) ei ole tarbijaga ühendatud,
siis on trafo tühijooksus. Nimetatud tingimustel on vool sekundaarmähises
võrdne nulliga ja primaarmähises on tühijooksuvool.


Tühijooksukatsel määratakse mõõteriistade abil trafo kasutegur ja energiakadude
võimsus südamikus. Tühijooksukatse on üks kahest kohustuslikust kontrollkatsest,
mida tehakse valmistatud trafoga tehases.      Trafo tühijooksuks nimetatakse sellist tööolukorda, kus primaarmähis on ühendatud
toitevõrguga, katkestatud
sekundaarmähises aga voolu pole. Trafo elektromotoorjõud on pinge tühijooksul.
Suurema ja väiksema emj
suhet nimetatakse ülekandeteguriks
  28. Kolmefaasilised trafod.  Kolmefaasilise trafo puhul on tegemist kolme ühesuguse keerdude arvuga mähiste
gruppidega, mis on keritud kolmele südamikule ja paigaldatud ühele E kujulisele
trafosüdamikule.  29.  Asünroonmootori otstarve ja töötamispõhimõte.  Mähised paiknevad staatori ehk korpuse küljes.
Mähiste abil tekitatakse pöördmagnet väli mis hakkab
lühis rootorit või faasirootorit vastavalt magnetvälja
liikumise suunale edasi liigutama.


Asünkroonmootor töö põhineb pöördmagnetvälja ja rootori voolu vastasikusel toimel.
Pöördmagnetvälji, mille
tekitab kolmefaasiline vool staatorimähistes, läbib õhupilu ja aheldub
rootorimähisega. Rootorivoolu põhjuseks
on pöördmagnetvälja poolt rootorimähises indutseeritud elektromootorjõud, mis on
võrdeline rootori suhtelise
kiirusega pöördmagnetvälja suhtes. Asünkroonmootoris pöörleb rootor alati samas
suunas, kuid aeglasemalt
sünkroonselt pöörlevast staatori magnetväljast.
Staatorimähises loodava magnetvälja pöörlemiskiiruse ja rootori pöörlemiskiiruse
erinevust iseloomustab
libistus. Libistust võib vaadelda kui rootori suhtelist mahajäämust sünkroonkiirusega
pöörelvast staatori
magnetväljast. Rootor pöörleb mittesünkroonselt ehk asünkroonselt, millest ka
mootori nimetus.
  Asünkroonmootor on tööstuses kõige enam kasutatav elektrimootor, mis on tingitud
eelkõige tema lihtsast konstruktsioonist. Asünkroonmootor koosneb paigalseisvast
staatorist ning pöörlevast rootorist, mis on üksteise suhtes paigutatud nii, et nende
vahel eksisteeriks õhupilu laiusega kuni 0,1…1 mm.


Tööpõhimõte   Nagu järeldub asünkroonmootori tööpõhimõttest, ei
oma  rootorimähis elektrilist ühendust staatorimähisega. Nende vahel on  ainult magnetiline sidestusja energia  kantakse ühest mähisest  teise  magnetvälja kaudu. Nii sarnaneb asünkroonmootor transformaatoriga, milles  staatorimähis on primaar- ja rootormähis sekundaarmähiseks. Rootori
pöörlemapanemiseks on vaja peale staatorimähiste poolt tekitatud pöörleva
magnetvälja tekitada vool ka rootorimähises. Asünkroonmootori puhul tekitatakse see
vool elektromagnetilise induktsiooni  põhimõttel. Elektromagnetilise induktsiooni  põhimõtte kohaselt indutseeritakse juhtmes elektromotoorjõud, kui juhe magnetväljas
liigub või kui juhet ümbritsev magnetväli muutub. Järelikult, elektromotoorjõu ja voolu
tekitamiseks rootorimähises peavad staatori magnetvälja ja
rootori  pöörlemiskiirused teineteisest erinema. Seda kiiruste erinevust nimetatakse  rootori libistuseks  (slip) ja seda tähistatakse tähega s. Libistus arvutatakse  sünkroonkiiruse ω0 ja rootori tegeliku pöörlemiskiiruse ω suhtelise vahena.
Kui koormus mootori  võllil kasvab, siis libistus suureneb, seetõttu suureneb ka  rootoris indutseeritud elektromotoorjõud ja seega ka vool. Standartse
asünkroonmootori nimilibistus on mõni protsent, kus juures suurema nimilibistusega
on väiksemad mootorid.      Asünkroonmootor on tööstuses kõige enam kasutatav elektrimootor, mis on tingitud
eelkõige tema lihtsast konstruktsioonist. Asünkroonmootor koosneb paigalseisvast
staatorist ning  pöörlevast rootorist, mis on üksteise suhtes paigutatud nii, et nende  vahel eksisteeriks õhupilu laiusega kuni 0,1…1 mm.

Asünkroonmootori staator koosneb mitmest vasktraadist mähisest, mis on üksteise
suhtes ruumiliselt nihutatud ning mida toidetakse kolmefaasilisest  elektrivõrgust.  Mähised võivad olla ühendtud kas kolmnurka või tähte. Selline paigutus tekitab
ümber staatori pöörleva magnetvälja, mis läbi õhupilu aheldub rootoris olevatel
mähistel ning tekitab rootori elektrivoolu (elektromagnetilise induktsiooni nähtus).
Vool tekitab rootoris omakorda  magnetvälja, mille vastasmõjul staatori magnetväljaga  tekkib jõud, mis paneb mootori pöörlema. Rootori pöörlemise kiirus sõltub
magnetvälja pöörlemise kiirusest, mis omakorda sõltub mootori pooluspaaride arvust
p ja toitesagedusest f.  30.  Millised olulised andmed on kantud asünkroonmootori nimisildile?  Tootja, seerianumber, lubatud elektrivoolu tugevus, lubatud pinge, pöörlemiskiirus,
võimsus.      31. Alalisvoolumasinate otstarve. Masinate head ja vead.


Alalisvoolumasinaid kasutatakse laialdaselt tööstus-, veo-, ja teistes seadmetes, kus
on vaja pöörlemissagedust ulatuslikult ja sujuvalt reguleerida. vahelduvvoolumootorid
on lihtsamad, odavamad ja töökindlamad kui alalisvoolumootorid
  32.  Kaitselüliti, otstarve ja ehitus.  Kaitselüliti on mehaaniline lülitusaparaat, mis on võimeline sisse lülitama, juhtima ja
välja lülitama nii elektriahela normaaltalitlusvoolu kui ka etteantud
anormaaltalitlusvoolu, näiteks lühisvoolu. Kaitselüliti olulisemad koosteüksused ehk
plokid on termiline liigkoormusvabasti (termovabasti), elektromagnetiline lühisvabasti
(elektromagnetvabasti), väljalülitusmehhanism, peakontaktid ja abikontaktid.
Vabasteid võib olla veel teisigi.   Kaitselülitid on mõeldud lühisvoolu väljalülitamiseks. Nad on üldiselt jagatud liikideks
sõltuvalt lahutusvõimest, ehitusest ja lühisvoolu piiramise võimest. Eristatakse
järgnevaid liike: 1)voolu nullväärtusel rakenduvad kaitselülitid (sünkroonlüliti,
pooljuhtlüliti)      2) voolu piiravad kaitselülitid (voolupiirikud).
  33.  Liigpingepiirikud. Liigpinge tekke põhjused.  Liigpingepiirikud on vajalikud, et kaitsta madalpinge õhuliine, elumajade
elektrisüsteeme ja jaotustrafosid äikeselöökide ja lülitusoperatsioonide tagajärjel
tekkivate liigpingeimpulsside eest.  Liigpingepiirikud on ette nähtud elektrivõrkude  ja elektriseadmete kaitseks piksest ja lülitustest tingitud liigpingete ja
impulssvoolude eest.  Liigpinge võib tekkida järgmistel põhjustel:    pikselöögist, mis tabab maja, elektriliini või nende lähedast ala;    elektriliinide ning alajaamade sisse-  ja väljalülitamisel.    34.  Vahelduvoolu elektrienergia allikad, elektrivarustuse skeem, lühised ja
voolu soojuslik toime. Miks toimub ülekanne suurte vahemaade taha
kõrgpingega?  Vahelduvvoou toodetakse vahelduvvoolugeneraatoritega. Elektrivarustuse skeem:
Elektrijaam  – elektrivõrk – tarbija. Lühis on isolatsioonirikke tagajärjel tekkinud  elektrit juhtiv ühendus eri pingega või pingega ja pingeta elektrijuhtide vahel,
kui rikkevoolu ahel ei sisalda elektritarvitite takistust.  Kõik elektritarvitid soojenevad  voolu toimel.   mida suurem pinge, seda väiksem on elektrienergi "transpordikulu" mida kaugemalt
transportida seda suurem on edastuskulu. kõrgepinge on pinge, mille korral pinge on
vahelduvpinge puhul suurem kui 1000 volti ja alalispinge puhul suurem kui 1500 volti.


35. Rikkevoolu olemus.  Rikkevool elektriseadmete  või elektrijuhtmete isolatsioonirikest tingitud elektrivool.  Rikkevool ei oma maaühendust. Maasse suunduvat isolatsiooni või muu rikke
tagajärjel tekkinud elektrivoolu nimetatatakse lekkevooluks.  http://www.ene.ttu.ee/elektriajamid/oppeinfo/materjal/AAR3340/2_5_Rikkevoolukaitse
lyliti.pdf    36. Elektriv oolu mõju inimorganismile.  Läbi inimese keha kulgev elektrivool võib põhjustada
• lihaste kokkutõmbumist (kontraktsiooni)
• südamelihase fibrillatsiooni (laperdust, virvendust) ning südame normaaltalitluse
lakkamist
• naha ja kudede põletust
Voolu ohtlikku s oleneb nii voolu väärtusest kui ka voolukestusest  Vahelduvvoolu (sagedusega 15...100 Hz) ohtlikkust inimesele näitab järgmine
diagramm, mis on kehtib voolu
kulgemisel vasakust käest läbi keha paremasse jalga, muude vooluteekondade puhul
on ohu tõenäosus
mõnevõrra väiksem.
  Vool läbi inimese keha on määratud puutepingega ja keha takistusega. Tavaliselt on
inimese keha takistus
suurusjärgus 1 kW . Seega on pingel 400 V läbi inimese voolav vool umbes 400 mA,
mis lühiajaliselt ei ole alati
ohtlik.
Inimese kaitseks saab kasutada rikkevoolukaitset, mille rakendusvool on 10...30 mA
ja rakendusaeg 20...30
ms.
Inimese kaitseks tuleb elektriseadme pingealdid osad maandada või ühendada
kaitsejuhiga. Miks?
Kui pingealt osa on maandatud või ühendatud kaitsejuhiga, siis rikke korral tekib
sellise tugevusega vool, millele
reageerib õigesti valitud kaitseelement.
Kui pingealt osa on maandatud või ühendatud kaitsejuhiga, siis on inimesega rööbiti
ühendatud vooluahel, mille
takistus on väike (väiksem kui 4 oomi) ja voolul on võimalus inimesest mööda minna.
    37.  Rikkevoolukaitse põhimõte.  http://www.ene.ttu.ee/elektriajamid/oppeinfo/materjal/AAR3340/2_5_Rikkevoolukaitse
lyliti.pdf  siin kirjas


  Rikkevoolukaitse.
eesmärk on lülitada voolu lekke korral kaitstav ahel välja. See on seade, mis hakkab
tööle siis, kui vool
ettenähtud ahelast kõrvale kaldub, s.t ka siis, kui see tungib inimesse. seade lülitub
välja enne, kui inimene saab
eluohtliku elektrilöögi. Rikkevoolukaitse lülitab sel juhul seadme lihtsalt välja. pärast
liigvoolu katkestamist
lülitatakse ta vastava hoova või nupu abil uuesti sisse.. Rikkevoolukaitsmete
sagedasim nimirakendusvool on 10
või 30 milliamprit.
  38. Valgustehnilised suurused  Põhiliste valgustehniliste suuruste hulka kuuluvad valgusvoog(iseloomustab ruumis
leviva valguse intensiivsust), valgustihedus(on teatud pinnale langev valgusvoog
pinnaühiku kohta) ja valgustugevus(iseloomustab valgusallika kiirguse
intensiivsust).  39.  Valgusallikate iseloomustus ja võrdlus  Kõiki kehi või nähtusi, mis kiirgavad valgust, nimetatakse valgusallikateks.
Valgusallikad on näiteks Päike, hõõglamp, küünlaleek, lõkketuli. Valgusallikaks võib
muutuda ka tavaline ahjuroop või raudnael, kui seda kuumutada kõrge
temperatuurini. Ka hõõglambid töötavad samal põhimõttel - kui lamp ühendatakse
elektrivooluringi, siis metallist hõõgniit kuumeneb ja hakkab kiirgama valgust.  Kõrgel temperatuuril valgust kiirgavaid kehi nimetatakse soojuslikeks
valgusallikateks  (nende valgusallikate temperatuur on üle 600 °C). Kuid on olemas  ka selliseid valgusallikaid, mis on ise suhteliselt külmad, kuid kiirgavad ometi valgust.
Neid nimetatakse  külmadeks valgusallikateks. Sellised valgusallikad on näiteks  mõned putukad (nt jaanimardikad), teleriekraanid, arvutite monitorid ja reklaamtorud    Tänapäeval on peamiseks tehisvalguse ja-kiirguse allikaks ülemöödunud sajandi 80. aastail laiemalt kasutusele
võetud elektrilamp. Mitmesugustest elektrilampidest sobivadvalgustuse tarbeks ainult hõõg- ja lahenduslambid,
sest muude elektrilampide näitajad ei vasta valgustehnilistele või ka hügieeninõuetele. Võrreldes
Päikesekiirgusega mis sisaldab nähtavat valgust kuni 40% ja bioluminestsentsvalguse allikatega, muutub
elektrilampides valguseks veel küllalt vähe energiat; lahenduslampides kuni 20%, hõõglampides ainult 4%.
Kunstlikud valgusallikad
Hõõglamp on kõige lihtsam ja enamlevinum valgusallikas. Hõõglambis kuumutatakse volframiniit vaakumis või
inertgaasi keskkonnas temperatuurini 2500-2700 ºC. Vastavalt soojuskiirguse kiirgamisseadustele on hõõgniidi
kiirgusmaksimum sellel temperatuuril eelkõige infrapunases piirkonnas (võrrand 5). Seega vaid väike osa
kiiratud energiast on valgus. Enamuse majapidamislampide efektiivsus on suurusjärgus 10 lm/W. Kuigi volframi
sulamistemperatuur on 3387 ºC, pole tavalistes hõõglampides võimalik hõõgniidi temperatuuri oluliselt tõsta,
sest volframi intensiivne aurustumine algab juba 2700 ºC juures. Seda protsessi on mõnevõrra võimalik alla
suruda täites hõõglambi inertgaasiga. Kaubanduses müügil olevate ksenooniga täidetud hõõglampide efektiivsus
on ca. 10% suurem vaakumiga täidetud hõõglampidest. Hõõglambi eritüübiks on halogeenlamp. Halogeenpirn
on täidetud inertgaasiga, millele on lisatud vähesel määral halogeeni (joodi või broomi või mõlemat). Eelkõige
leiab lisandina kasutamist jood. Joodi aurustumise tõttu kõrgematel temperatuuridel võib rõhk töötavas
halogeenpirnis tõusta 25 atmosfäärini ja üle selle. Madalamatel temperatuuridel reageerib jood volframiga


moodustades volframjodiidi (WI2). Kõrgematel temperatuuridel see ühend laguneb, kindlustades volframi
tagasipöördumise hõõgniiti: WI2←t→W+2I.
See pöörduv protsess võimaldab hõõgniidi temperatuuri tunduvalt tõsta. Halogeenlampide efektiivsus – kuni 30
lm/W - on oluliselt suurem tavaliste hõõglampide efektiivsusest. Hõõglampide värvustemperatuur (2000-3000
ºC) erineb oluliselt päikese värvustemperatuurist (vt. ülal). See viib esemete värvide “kadumisele” hõõglampide
valguses ja ebaõigele värvide edastusele värvusfotograafias. Gaaslahendusel põhinevad valgusallikad on teiseks
enamlevinud valgusallikate tüübiks. Gaaslahenduslampides toimub gaasiaatomite elektronide ergastamine nende
pommitamisel elektrivälja poolt kiirendatud elektronidega. Muutes gaaside osarõhku, koostist ja toitevoolu
pinget on võimalik muuta gaasilahendusel kiiratava valguse spektraalset koostist ja tugevust. Gaasilahendus
tekib peale teatud pinge nn. süttimispinge (UL) saavutamist ja gaaslahenduslampide süütamiseks on üldjuhul
vajalik lülitada ahelasse järjestikune takistus (näit. induktiivtakistus e. drossel vahelduvvoolu korral) vältimaks
voolu liigset suurenemist (joon. 4), mida põhjustavad põrkeionisatsiooni tulemusena tekkivad sekundaarsed
elektronid.
Päevavalguslambid (luminofoorlambid) on madalarõhulised lambid (300-400 Pa), mis on täidetud elavhõbeda
aurudega inertgaasi keskkonnas. Tavaliselt on Hg aurude osarõhk mitte suurem kui 1%, kuigi gaasilahenduse
kiirgus pärineb peaaegu täielikult elavhõbeda aatomitest. Enamus gaaslahendusel tekkivast kiirgusest on
ultraviolettkiirgus lainepikkusel 253.7 nm, mis vastab kvantide kiirgusele elektronorbitaalilt 6p 6s-ile
üleminekul. Lisaks kiirgab ergastatud Hg aatom ka nähtavas kiirguses (404.7, 435.8, 546.1 ja 578.0 nm),
mistõttu Hg lambi spekter on sinakasvioletne. Päevavalguslambi sisekülg on kaetud spetsiaalse fluorestseeruva
värviga – luminofooriga, mis muudab lambi ultraviolettkiirguse valguseks. Luminofoor neelab suurema
energiaga lühilainelisi kvante ja kiirgab tagasi madalama energiaga pikalainelisemaid kvante. Kiiratava valguse
spektraalne koostis sõltub lambi siseküljele kantud luminofooride koostisest. Näiteks CaMgWO4(Pb) kihiga
kaetud lambid (L-30) annavad sinakasvioletset valgust spektrimaksimumiga 442 nm, ZbBeSiO3(Mn) kihiga
kaetud lambid (L-27) kiirgavad roosakas-oranži valgust spektraalmaksimumiga 617 nm. Kaasajal on enam
levinud korraga mitme erineva luminofoori (tavaliselt kolme) kasutamine, võimaldades saada päevavalguse
spektriga sarnasemat valgust. Luminofoorlambid on 2-4 korda efektiivsemad hõõglampidest. Kõige tavalisemad,
torukujulised, luminofoorpirnid nõuavad üldiselt spetsiaalseid süütamisseadmeid ja spetsiaalseid lambipesi.
Viimasel ajal on müügile tulnud ka nn. säästulambid – miniatuursed luminofoorlambid, mida on võimalik
keerata tavalise hõõgpirni pessa. Säästulambi pirn sisaldab juba nii elektroonilist süüteseadet, kui ka voolu
kontrollivat elektroonilist takistust. Kõrge intensiivsusega gaasilahenduslambid töötavad kõrgel rõhul ja
temperatuuril ja kasutavad kaarlahendust intensiivse kiirguse tekitamiseks. Kõrgrõhu elavhõbedalambis paikneb
metalliline elavhõbe argooni keskkonnas kvartsklaasist ümbrises. Lambi soojenemisel elevhõbe aurustub ja
gaaslahenduskaar emiteerib nii ultraviolett- kui nähtavas kiirguses ja annab sinakasvalget valgust. Kuna
metalliauru aatomid on üldjuhul alati madalamatel energianivoodel kui väärisgaasi aatomid, ergastavad
kiirendatud elektronid eelkõige metalli aatomeid. Seetõttu kiirgabki lamp valdavalt just Hg spektriribades, kuigi
Hg aurude osa kogu gaasist on vähem kui 1%. Kõrgrõhu lambi spekter on tavaliselt ribaspekter, kuna suure
hulga aatomitevaheliste kokkupõrgete tulemusel pole samade elektronorbitaalide energia igas aatomis
ühesugune. Kõrgrõhu elavhõbedalampidel võib samuti olla luminofoorkiht lambi siseküljel (DRL, DRLF), mis
nihutab lambi spektrit pikemalainelisemasse spektripiirkonda. Elavhõbedalampide efektiivsus on ligikaudu 50
lm/W. On olemas ka kombineeritud elavhõbe-volfram lambid, kus volframniit annab hõõglambile iseloomuliku
spektri ja gaaslahendus elavhõbeda lambile iseloomuliku spektri. Volframniit kontrollib voolutugevust ja
lambitemperatuuri ise, nii et seda tüüpi valgusallikal pole vaja ekstra süüteseadmeid ega ahelasse järjestikku
ühendatud takistust.
Metallhalogeniidlamp (praktikumis Powerstar HQI-T, Osram) on sarnane kõrgrõhu elavhõbeda lambiga. Lisaks
Hg-le ja argoonile sisaldavad nad ka mitmesuguseid metallide halogeensooli. Populaarseimateks lisanditeks on
NaI ja ScI (skandium jodiid). Mõned lambid võivad sisaldada ka LiId. Nende lisandite kasutamine suurendab
lampide efektiivsust (Powerstar HQI-T-l näiteks 100 lm/W) ja annab valgusele ka päevavalgusele lähedasema
spektri kui on seda kõrgrõhu elavhõbedalambil. Luminofoori kasutamine lisab spektrile oranžikas-punast tooni,
kuigi mitte palju, sest metallhalogeniidlambi gaaslahenduskaar emiteerib suhteliselt vähe ultraviolettkiirgust.
Kõrgrõhunaatriumlambis toimub kaarlahendus spetsiaalses läbipaistvas keraamilisest materjalist
(polükristalliline alumiinium - alumiiniumoksiidi spetsiifiline konfiguratsioon) torus, mis on täidetud
ksenooniga ja mis lisaks elavhõbedale sisaldab ka metallilist naatriumi. Klaasi ega kvartsi ei saa seda tüüpi lambi
juures kasutada, kuna lambi seina temperatuur tõuseb väga kõrgele (kuni 1300 ºC) ja ka seetõttu, et Na reageerib
keemiliselt nii klaasi kui kvartsiga. Ergastatud Na elektron kiirgab üleminekul 3p orbitaalilt 3s orbitaalile
kollakat valgust üsna kitsas spektripiirkonnas, mistõttu nende lampide efektiivsus on väga kõrge (90-150 lm/W).
Leidub veel ka madalrõhunaatriumlampe, mis erinevalt eelnenud gaasilahenduslampidest ei sisalda elavhõbedat.
Madalrõhulambis on Na-kindel klaas täidetud Na ja neoon-argooni gaaside seguga. Lambi sisepind on kaetud
tina või indiumi oksiidi kihiga, mis laseb läbi valgust, kuid ei lase läbi infrapunast kiirgust. Na-lamp kiirgab
peaaegu monokromaatset kiirgust lainepikkustel 589.0 nm ja 589.6 nm. Tänu praktiliselt monokromaatsele
valgusele, pole värvide eristamine madalrõhu Na-lambi valgusel võimalik. Madalrõhu Na-lamp on äärmiselt
efektiivne – 90-150 lm/W.



40. Mis on reaalne pool?    41.  Eksamiülesaaneteks on lihtsald alalsivoolu ahelad, kus tuleb leida
voolutugevused, pingelangud ja võimsused.
