Elektrotehnika 1 - Alalisvooluahela arvutamine (variant 10) (0)

Tallinna Tehnikaülikool - Energeetika - Elektotehnika 1

1 Hindamata

Varia - Need luuletused on nii erilised, et neid ei saa kuidagi kategoriseerida

Tallinna Tehnikaülikool
Elektroenergeetika aluste ja elektrimasinate instituut
Elektrotehnika I – AME 3140
Kodutöö nr. 1 (variant 10)
Alalisvooluahela arvutamine
Õpilane:
Matrikli nr:
Rühm:
Tallinn 2017
4(0)
3
2
1

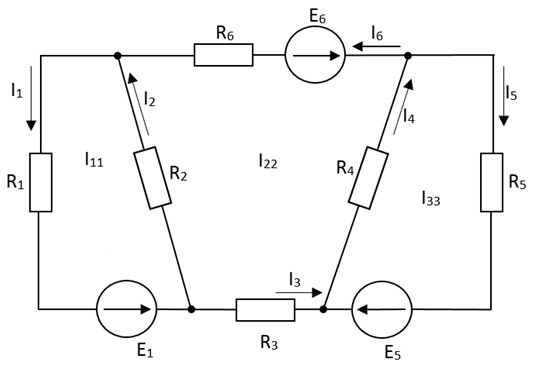

Algandmed:
R1 = R2 = 2 Ω; R3 = R4 = R5 = R6 = 1 Ω;
E1 = 2 V; E5 = 1 V; E6 = 11 V.

Arvutada haruvoolud I1….I6:
a) kontuurvoolude meetodil;
b) sõlmepingete meetodil;

Koostada elektriahela võimsuste bilanss ;

Arvutada vool I5 ekvivalentse generaatori meetodil.

Arvutada haruvoolud I1….I6
a) kontuurvoolude meetodil
b) sõlmepingete meetodil
Arvutada potentsiaalid kõikides sõlmedes
sõlmepingete (sõlmepotentsiaalide) meetodiga, eeldades et skeemil sõlme 4 potentsiaal on .
Nüüd saame süsteemi:
Arvutame Gaussi meetodiga:
Ja saime :
; ;
Sõlmepingete alusel arvutada antud elektriahela skeemi kohaselt haaruvoolud
I1, I3, I4, I6 on miinusega sest nad olid antud vales suunas.
Kontrollime:

Koostada elektriahela võimsuste bilans
Energiaallika jaoks:
Tarbija jaoks:
33 = 33

Arvutada vool I5 ekvivalentse generaatori meetodil
Lihtsustatud takistuste skeem:
4
1
3
2
Leiame I5:
