EHE010 „Ehitusstaatika“ teooriaküsimuste teemad kevadel 2019 1. Konstruktsioonide arvutusskeemid ja nende elemendid. Tooge näiteid.
2. Kirjeldage tugede tüüpe. Skeemid. Võimalikud toereaktsioonid.
3. Seletage mõisteid „lihtliigend“ ja liitliigend“.
4. Mis on vabadusaste? Seos geomeetrilise muutumatusega.
5. Mis on staatikaga määratavus? Seos vabadusastmega.
6. Varda ristlõike tunnussuurused W ja I. Milleks konkreetset suurust kasutatakse?
7. Deformatsioon, elastsusmoodul, Hooke’i seadus, paigutis.
8. Miks on talade puhul enamasti ristlõike kõrgus ristlõike laiusest suurem?
9. Millele kontrollitakse konstruktsioone kande- ja millele kasutuspiirseisundis?
10. Surutud varda stabiilsus. Probleemi olemus.
11. Mis on varda nõtkepikkus ja millest sõltub? Mis on saledus ja millest sõltub?
12. Euleri valemi kehtivuspiir. Kriitilised pinged. Nõtketegur.
13. Millele kontrollitakse surutud lokaalsete nõrgestustega varrast?
14. Mitmesildelise liigendtala toereaktsioonide arvutamise metoodika.
15. Sõrestiku varraste sisejõudude arvutamise metoodika.
16. Kolme liigendiga raami toereaktsioonide leidmise metoodika.
17. Võrrelge staatikaga määratud paralleelvöödega sõrestikku ja lihttala.
18. Jätkuvtala. Määramatuse aste. Üldiseloomustus.
19. Võrrelge jätkuvtala, mitmesildelist liigendtala ja järjestikku asetsevate lihttalade
süsteemi. Skitseerida paindemomentide epüüre.
20. Staatikaga määramatu raam. Määramatuse aste. Üldiseloomustus.
21. Staatikaga määratud ja määramatud raamid. Võrdlus. Skitseerida painde-
momentide epüüre.
22. Vereštšagini võte. Paigutiste leidmise eeskiri.
23.Võrrelge epüüri ja mõjujoont. Milleks neid vaja on?
24. Lihttala ja järjestikku asetsevate lihttalade süsteemi toereaktsioonide
mõjujooned.Konstrueerimine.
25. Lihttala paindemomendi mõjujoon. Konstrueerimine.
26. Otsitava suuruse määramine mõjujoone abil.
27. Suurima paindemomendi määramine lihttalas - ühtlaselt jaotatud
koormuseasendi valik.
28. Suurima paindemomendi määramine lihttalas – koondatud jõudude
süsteemiasendi valik. 1. Konstruktsioonide arvutusskeemid ja nende elemendid. Tooge näiteid
elementidest.
● Lihttala
● Mitmesildeline liigendtala
● Staatikaga määratud raam
● Tasapinnaline sõrestik
● Konstruktsiooni ruumiline püsivus

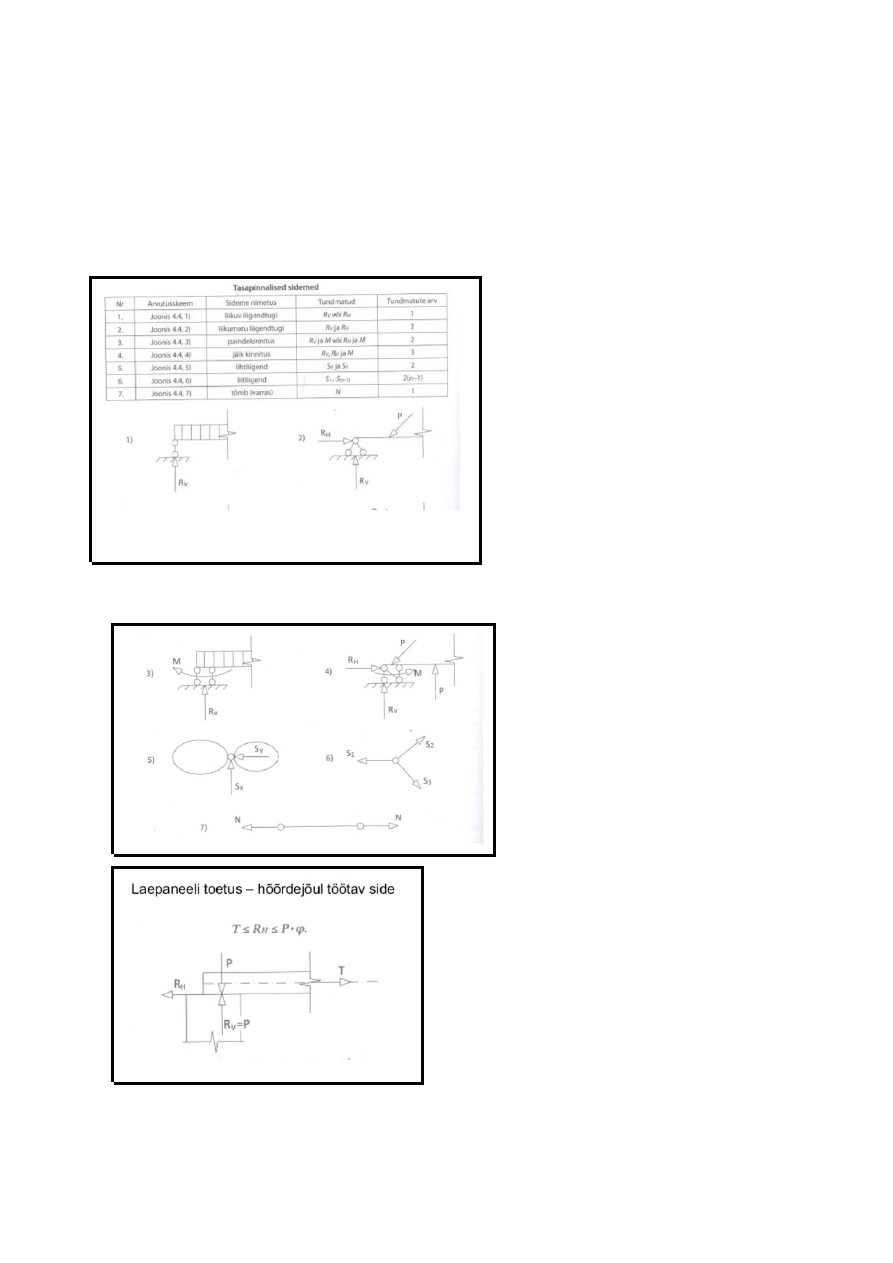

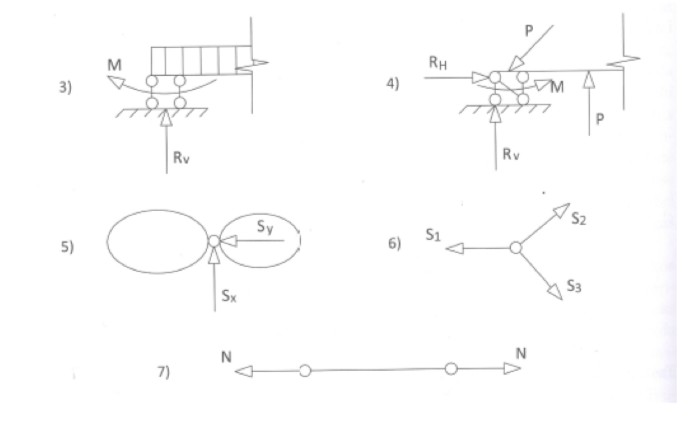

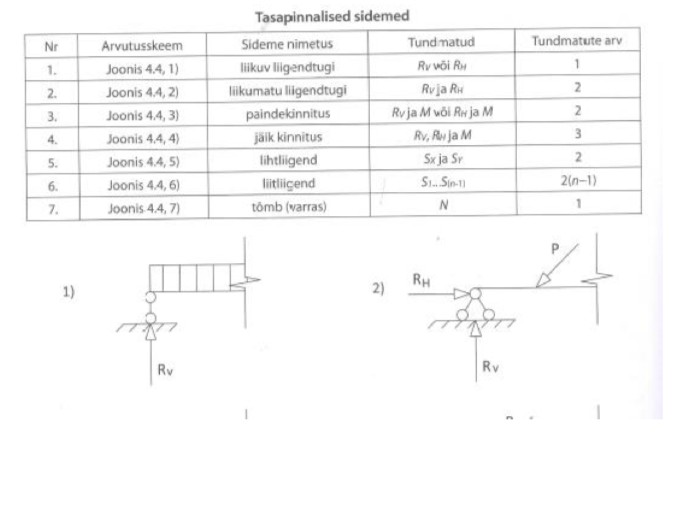

2. Kirjeldage tugede tüüpe. Skeemid. Võimalikud toereaktsioonid.
● Liikuv liigendtugi Reaktsioonid: Ra

● Liikumatu liigendtugi Ra ja Rb
● Paindekinnitus Ra ja M
● Jäikkinnitus Ra ja Rb ja M
● Lihtliigend Sx ja Sy
● Liitliigend sx, Sy,Sz
● Tõmb(varras) N 3. Seletage mõisteid „lihtliigend“ ja liitliigend“.

Liigend – seadis, mis ühendab kaks kujundit ühes punktis ja võimaldab neid vabalt pöörduda
liigenditläbiva geomeetrilise telje suhtes.
Lihtliigend ühendab kahte kujundit. Ekvivalentne kahe sidemega, seega kõrvaldab kaks
vabadusastet. Saab olla vaid kujundite vahel.
Liitliigend ühendab m kujundit ja sisaldab m-1 lihtliigendit. Vaba (sidemeteta) kujund omab
tasapinnal kolme vabadusastet.

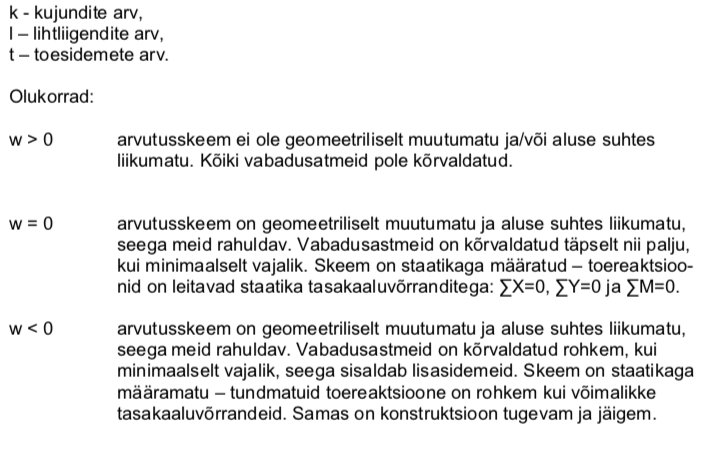

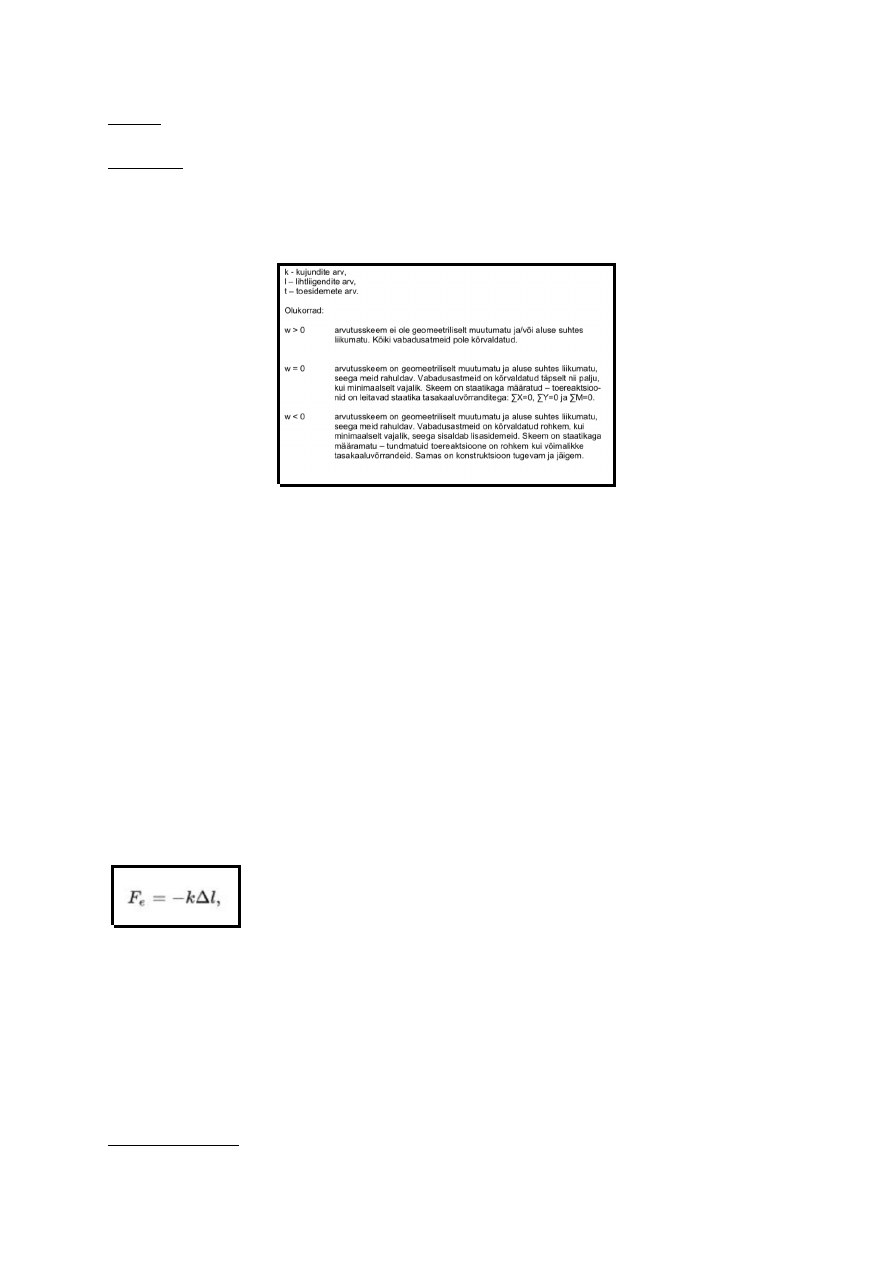

Arvutusskeemi vabadusastme määramise universaalne valem: w = 3k – 2l – t. 4. Mis on vabadusaste? Seos geomeetrilise muutumatusega.
Vabadusaste – kujundi liikumist ja asendit tasapinnal kirjeldavate sõltumatute parameetrite
arv: x-suund, y-suund ja pööre. Vabadusaste näitab kas kujund on GEOM muutumatu või
mitte.
5. Mis on staatikaga määratavus? Seos vabadusastmega.
Staatikaga määratav skeem on skeem , kus välis - ja sisejõudude määramiseks
piisab tasakaalutingimustest . Staatikaga saab määrata siis kui vabadus aste on 0 või
suurem
6. Varda ristlõike tunnussuurused A, W ja I. Milleks konkreetset suurust kasutatakse?
A-ristlõike pindala (kasutatakse nt pinnamomentide leidmisel);
I-telginertsmoment - pinnakaraketeristik, mis näitab kujundi pinnaelementide laotust mingi
telje suhtes (kasutatakse nt läbipainde leidmisel, mida suurem väärtus seda paremini käitub,
vastupanumomendi leidmiseks);
W-vastupanumoment - varda ristlõike geomeetriline omadus, mis iseloomustab varda
vastupanu väändele või paindele kindlas lõikes (kasutatakse nt normaalpinge leidmiseks) ; (Kasutatakse pinge leidmiseks!)
7. Deformatsioon, elastsusmoodul, Hooke’i seadus, paigutis. Hooke'i seaduse kohaselt on elastsusjõud Fe võrdeline keha pikkuse muutusega
(pikenemisega)
Kus k on deformeeritud keha jäikus ja Δl on keha lineaarmõõtme muut (võrreldesl on keha lineaarmõõtme muut (võrreldes
tasakaaluasendiga). Miinusmärk Hooke'i seaduses kirjeldab asjaolu, et elastsusjõud on
vastassuunaline deformeeriva jõuga.
8. Miks on talade puhul enamasti ristlõike kõrgus ristlõike laiusest suurem?
Nii on tala stabiilsem. Mida suurem on I, seda paremini ta käitub. 9. Millele kontrollitakse konstruktsioone kande- ja millele kasutuspiirseisundis?
Kandepiirseisund: konstruktsiooni purunemise või oluliste kahjustustega kaasnev seisund,

mis tavaliselt vastab konstruktsiooni või selle osa suurimale kandevõimele. Kui ületatakse,
siis konstruktsioon ei kanna enam, ta kaotab oma stabiilsuse, võib puruneda.
Kasutuspiirseisund: seisund, mille ületamisel konstruktsioon või tema osa ei ole enam
suuteline täitma talle esitatud ekspluatatsiooni-nõudeid. See vastab normaalse kasutatavuse
kriteeriumidele.
10. Surutud varda stabiilsus. Probleemi olemus.
Surutud varras võib kaotada oma stabiilsuse, ennem kui on saavutanud oma
tugevustingimuse.

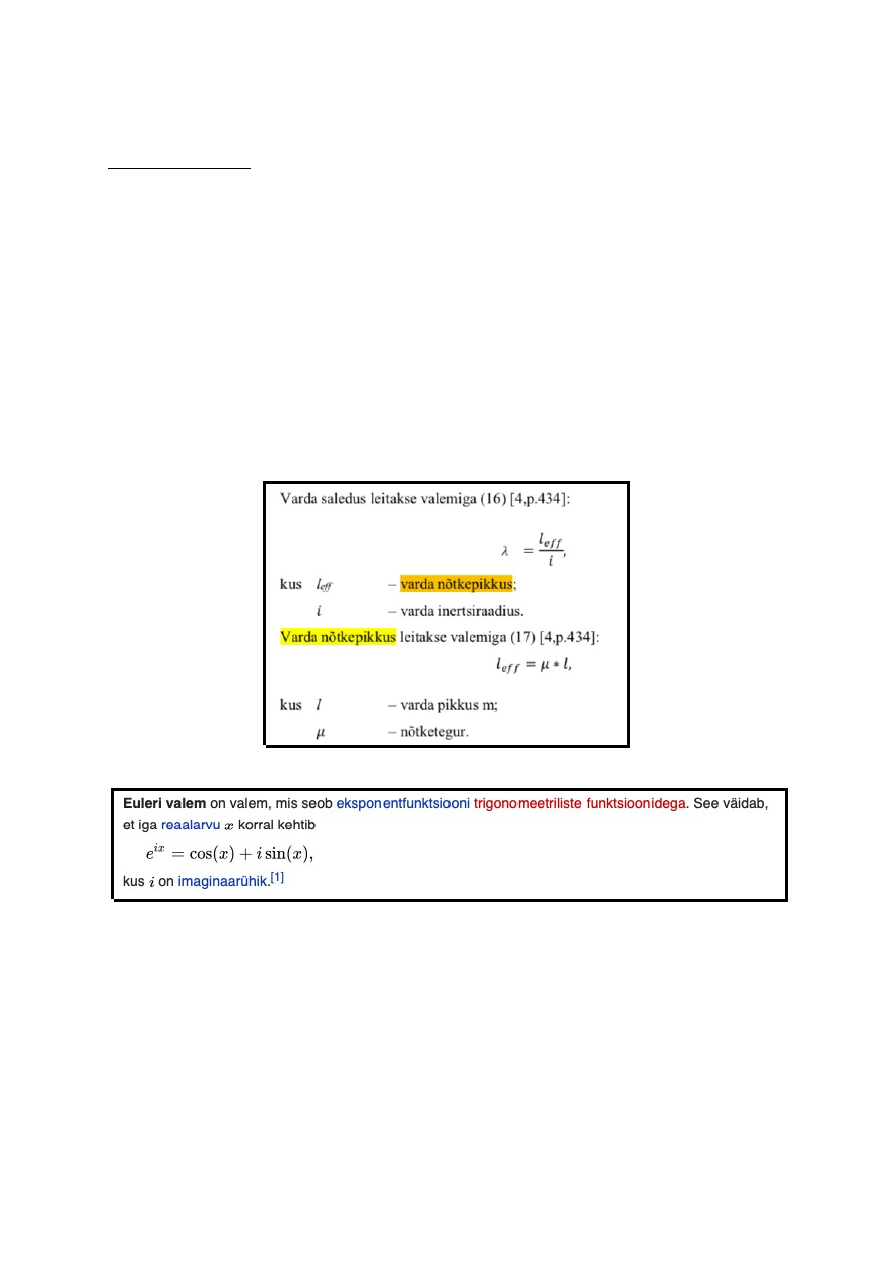

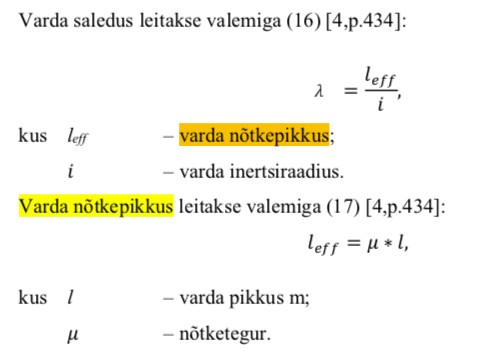

11. Mis on varda nõtkepikkus ja millest see sõltub? Mis on saledus ja millest see
sõltub?
Nõtkepikkus näitab palju varras koormuse all läbipainub. sõltub jõust ning varda saledusest. = i ? 𝛌= i ?
lo
Saledus - sõltub pikkusest ja läbilõikest (ristlõikest). Saledus kasvab varda pikkuse
suurenemise ja ristlõike mõõtmete λ vähenemise korral. Saledus iseloomustab varda

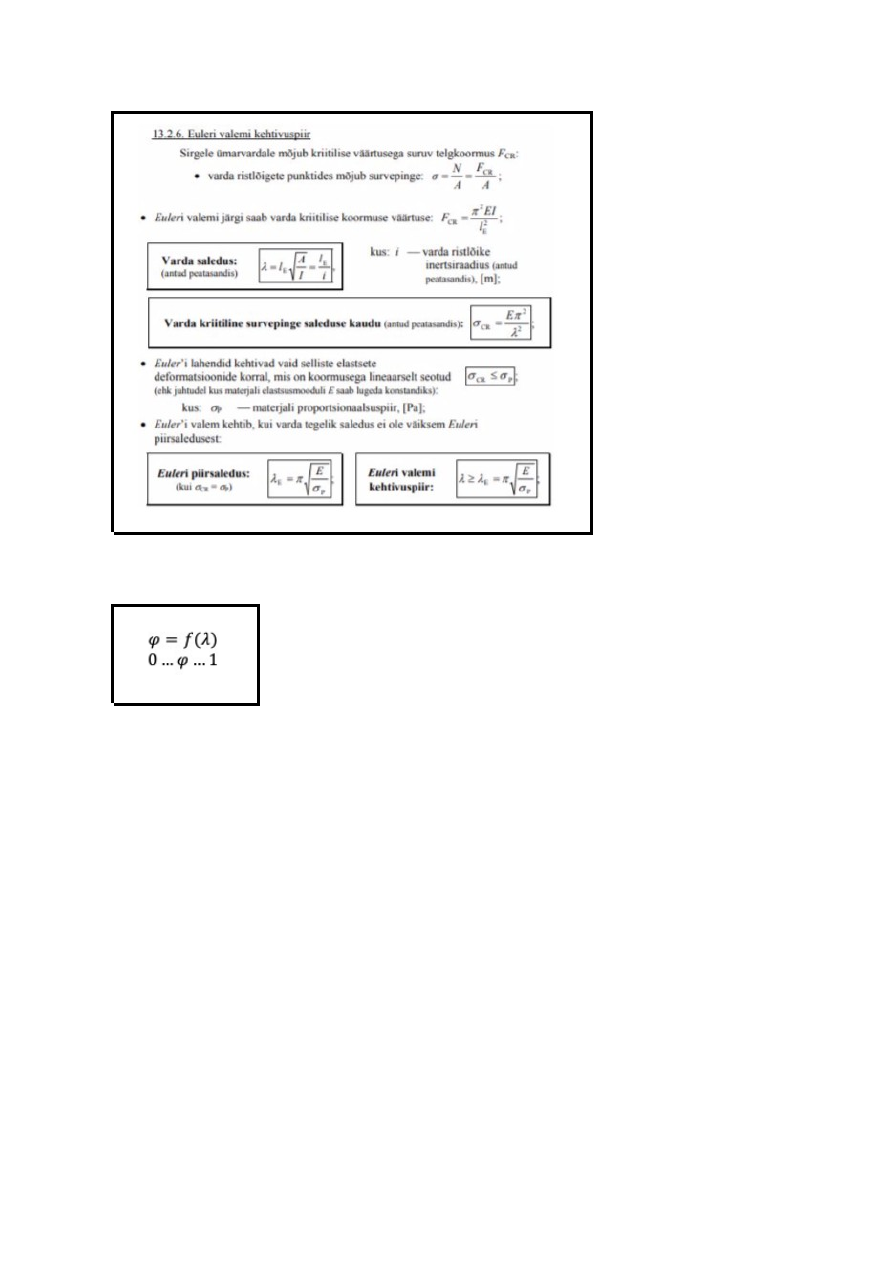

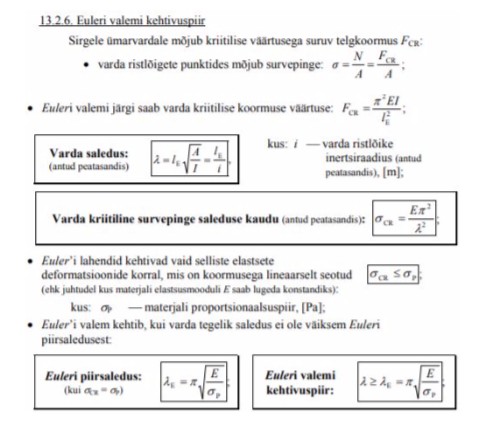

mõõtmete ja varda otste kinnitusviisi mõju. 12. Euleri valemi kehtivuspiir. Kriitilised pinged. Nõtketegur.

Kriitilised pinged???? Nõtketegur: 13. Millele kontrollitakse surutud lokaalsete nõrgestustega varrast?
Nörgestatud kohas tugevusele A-NETO ja koguvarras stabiilsusele(a-bruto)
14. Mitmesildelise liigendtala toereaktsioonide arvutamise metoodika.
Tuleb teha korrusskeem. Ülemiste talade toeraktsioonid on alumisele koormuseks.
15. Sõrestiku varraste sisejõudude arvutamise metoodika.
Momendi punkti meetod all osas, lõike meetod kedkel, summa X meetod otstes.
2 võimalust - lõikame sõrestiku pooleks (võrrandi teeme), sõlme eraldamise meetod.

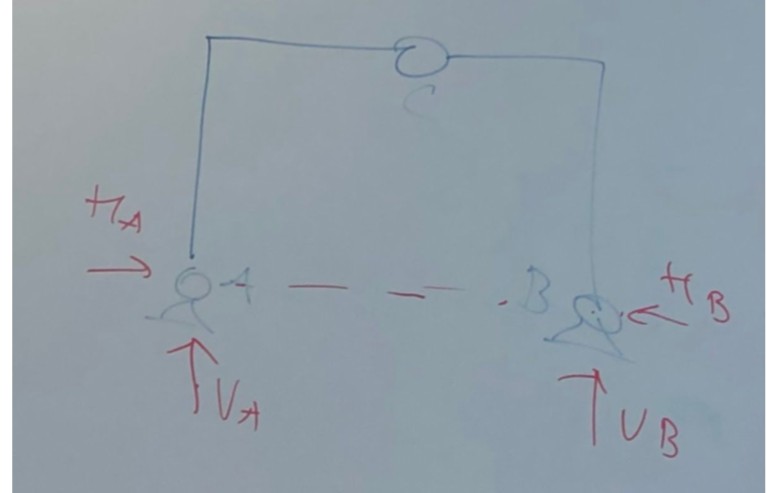

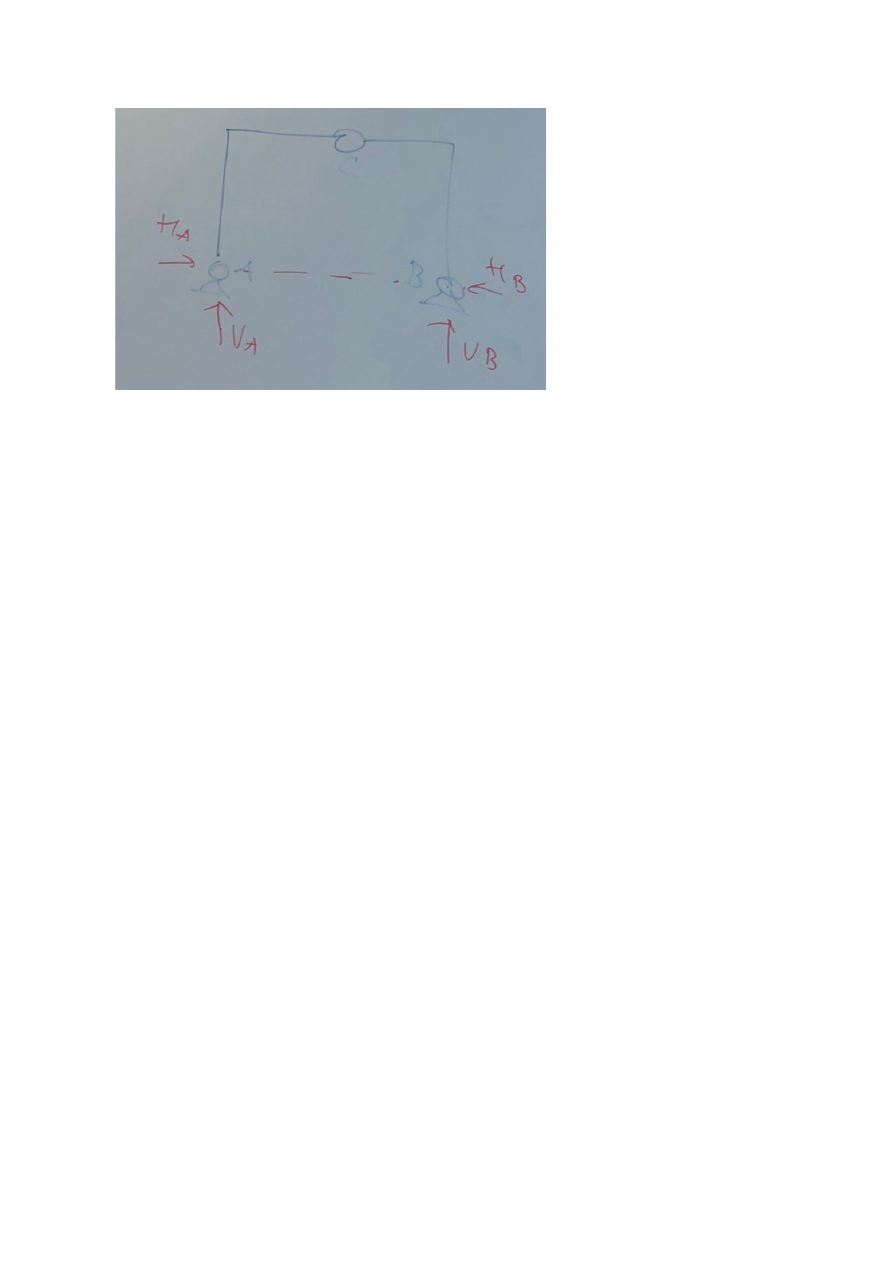

16. Kolme liigendiga raami toereaktsioonide leidmise metoodika.
Köigepealt Vert.A ja B siis löikega Horiz. Reaktsioonid

17. Võrrelge staatikaga määratud paralleelvöödega sõrestikku ja lihttala.
Sõrestikul lihttalaga ühist, nt toereaktsioonid. veel?
18. Jätkuvtala. Määramatuse aste. Üldiseloomustus.
Jätkuvtala kinemaatiline analüüs - Jätkuvtala on staatikaga määramatu ning ta võib seda olla
mitmekordselt. Staatikaga määramatus tekib liigsetest toesidemetest ning seda saab
määrata vabadusastme leidmisega. Kui w < 0, siis on kujund geomeetriliselt muutumatu ja
staatikaga määramatu, kuid vastuseks võib olla -1 (ühekordselt staatikaga määrmatu), -2
(kahekordselt staatikaga määrmatu), -3 (kolmekordselt staatikaga määrmatu) jne.
Iseärasused
• paindele töötades on nad jäigemad ja paindemomendid jaotuvad ühtlasemalt kui
liigendtalades
• reeglina on jätkuvtala kaalult kergem kui staatikaga määratav lihttalade süsteem
(paindmomendid on väiksemad, seega ristlõiked on väiksemad)
• vahetoed võivad olla väiksemad kui staatikaga määrataval lihttalade süsteemil.

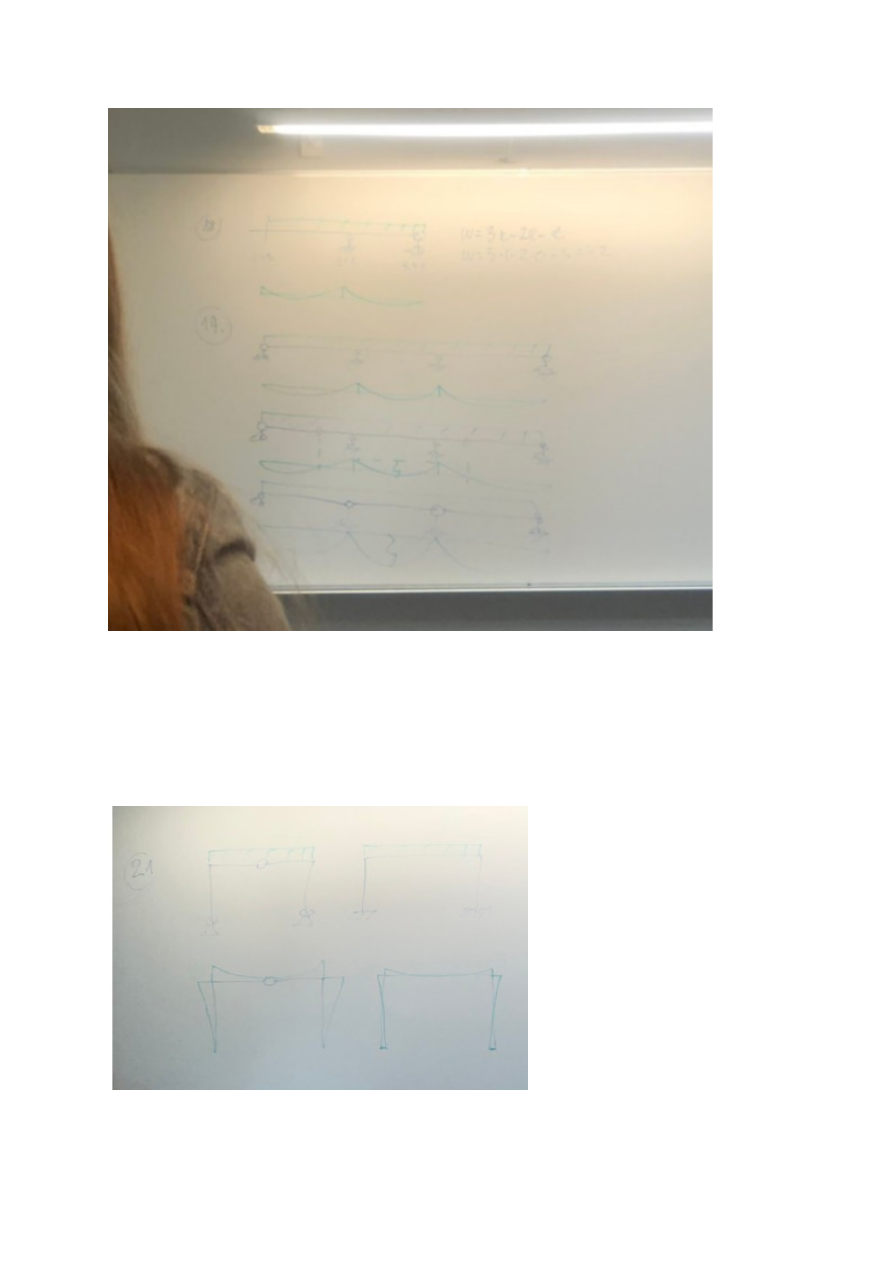

19. Võrrelge jätkuvtala, mitmesildelist liigendtala ja järjestikku asetsevate lihttalade
süsteemi.Skitseerida paindemomentide epüüre.

20. Staatikaga määramatu raam. Määramatuse aste. Üldiseloomustus.
Raam on staatikaga määratav kui tundmatute toereaktsioonide arv võrdub staatika
tasakaaluvõrrandite arvuga või kui vabadusaste võrdub nulliga (w = 3k - 2l – t = 0) ning
staatikaga määramatu kui toereaktsioone on rohkem kui staatika tasakaaluvõrrandeid või
vabadusaste on väiksem kui null (w < 0). NB! Kui w > 0, siis on konstruktsioon küll
staatikaga määramatu, kuid ka GEOMEETRILISELT MUUTUV!
21. Staatikaga määratud ja määramatud raamid. Võrdlus. Skitseerida
paindemomentide epüüre. Staatikaga määramatu - valmistamine keerukam; temperatuuripinged (ilma liigenditeta veelgi
rohkem); tugede ebaühtlane vajumine. Ehk mida jäigem seda rohkem muresid kui midagi

ära nihkub. 22. Vereštšagini võte. Paigutiste leidmise eeskiri.

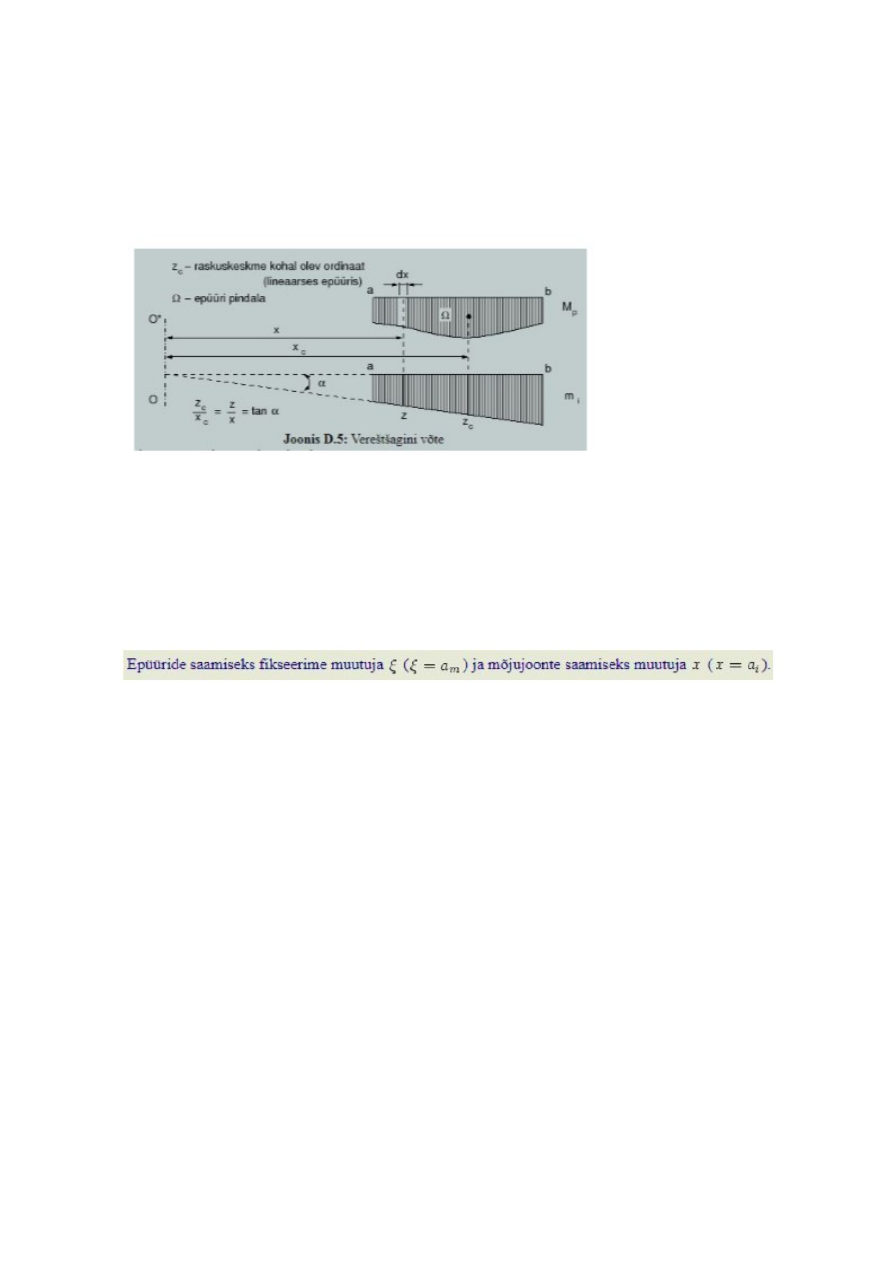

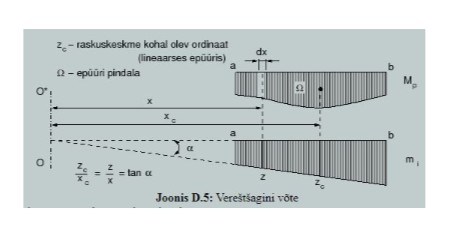

Vereštšagini D.2 võte integraali arvutamisel, kui EI=const ja üks epüüridest on lineaarne.
Joonisel D.5 on ühikjõust põhjustatud paindemomendi epüür 23.Võrrelge epüüri ja mõjujoont. Milleks neid vaja on?
Liikuvat koormust tuleb arvestada sildade, kraanatalade ja teiste tehnoehitiste
projekteerimisel.
Paigalseisva koormuse puhul kujutati varraste sisejõude epüüridel. Koormus oli fikseeritud ja
sisejõud olid varda telje (x-koordinaadi) funktsioonid.
Liikuva koormuse puhul fikseeritakse ristlõige ja leitakse selles sisejõud või toereaktsioon
sõltuvalt koormuse asukohast. Ristlõigete jaoks koostatakse graafikud (mõjujooned). 24. Lihttala ja järjestikku asetsevate lihttalade süsteemi toereaktsioonide
mõjujooned.Konstrueerimine.
25. Lihttala paindemomendi mõjujoon. Konstrueerimine.
26. Otsitava suuruse määramine mõjujoone abil.
27. Suurima paindemomendi määramine lihttalas - ühtlaselt jaotatud koormuse asendi
valik.
28. Suurima paindemomendi määramine lihttalas – koondatud jõudude süsteemi
asendi valik.
