ELEKTRIVÕRGUD
Laboratoorne töö nr 3
Juhendaja
Üliõpilased
Tallinn

Sisukord

1Töö eesmärk ja lähteandmed 3
2Töö käik 3
2.1Normaalrežiim 3
2.2Eesti-Paide väljas 4
2. 3Eesti -Paide ja Eesti- Püssi väljas 5
2.4Estlink 1 6
2.5Estlink 2 9
2.6Sindi lisakoormus 10
2.7Estlink 1 ja 2, Sindi 700 ja Harku 100/50 väljas 12
Järeldus 13

Töö eesmärk ja lähteandmed

Eesti 330kV elektrivõrgu seisundite uurimine .
Tabel 1. Lähteandmed
Sõlme nr
Sõlme nimi
Aktiivkoormus, MW
Reaktiivkoormus, Mvar
Generaaritav P, MW
Genereeritav Q, Mvar
1
Eesti
192
0
Bilansisõlm
2
Balti
374
51
390
-70
3
Püssi
92
19
0
0
4
Kiisa
327
60
0
0
5
Paide
119
29
0
0
6
Sindi
77
19
0
0
Tabel 2. Lubatud pinged
Un
Umin
Umax
330
297
363
220
198
242
110
99
121
10
9
11

Töö käik

Normaalrežiim

Kõigepealt uuriti normaaltalitlust, kus ühtegi liini väljas ei ole. Kõik tulemused kanti tulemuste tabelisse (Tabel 3).

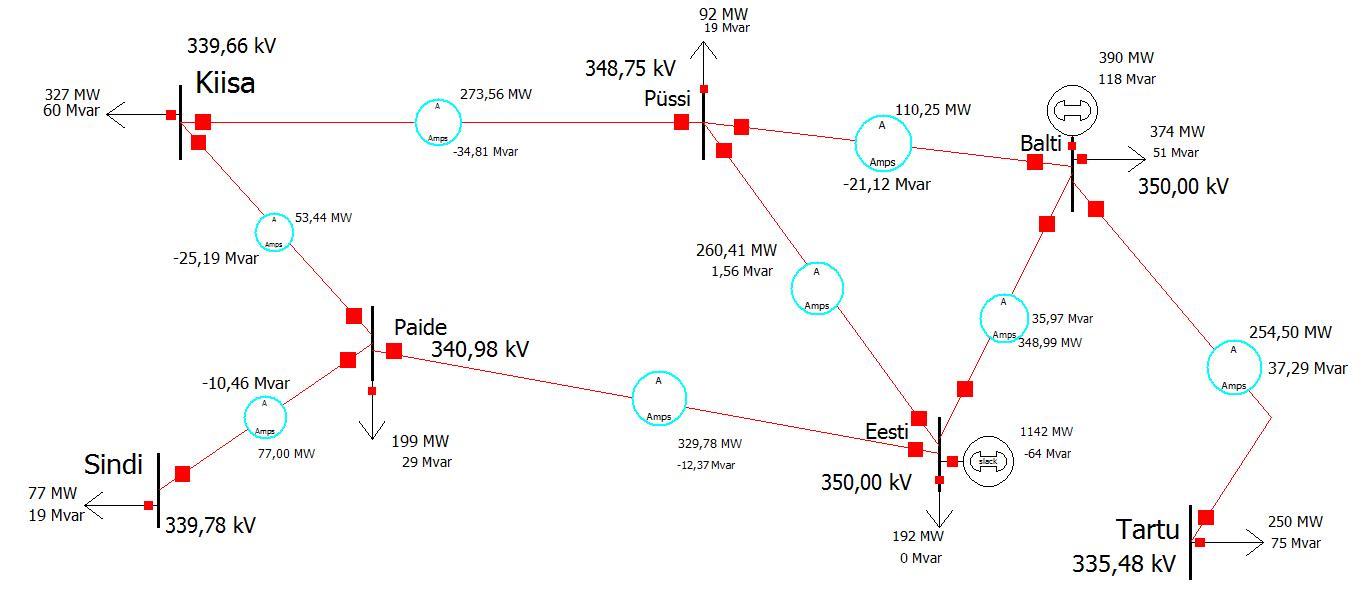

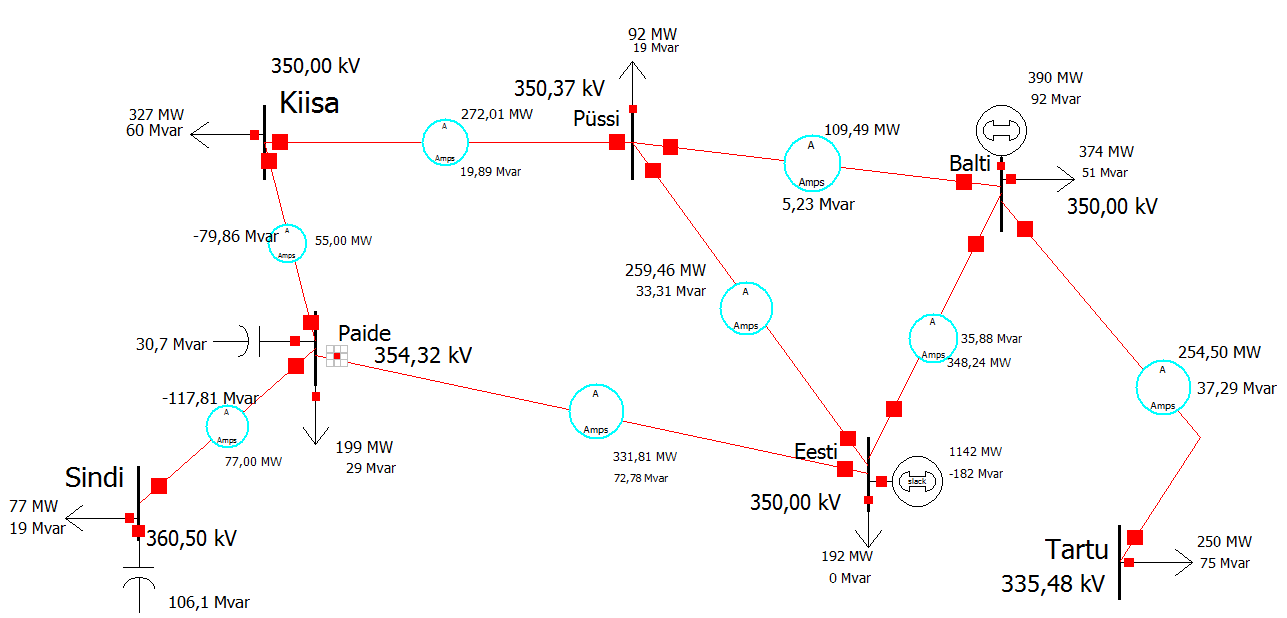

Joonis 1. Normaalrežiim
Eesti elektrijaam on võetud bilansisõlmeks. Jooniselt 1 on näha, et kõik pinged oli simulatsiooni käivitamisel lubatud piirides, ehk 33010%. Kõige madalam pinge on Tartu alajaamas, kus on 335,48 kV.
Tabel 3. Mõõtetulemused

Eesti-Paide väljas

Järgmisena uuriti, mis toimub, kui Paide-Eesti liin on väljas.

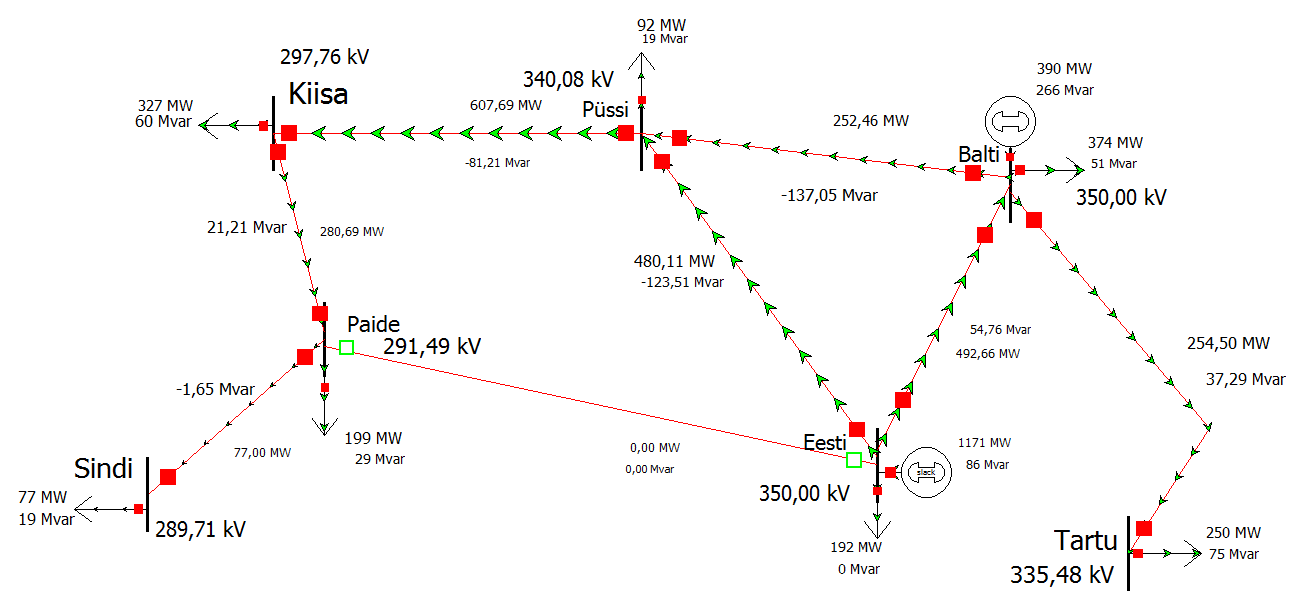

Joonis 2. Paide-Eesti väljas
Nagu jooniselt 2 näha, pinged langevad alla lubatu nii Sindi, Paide kui ka Kiisa alajaamas. Seetõttu on vaja nende pinget tõsta. Hiljem lisatakse Sindi alajaama 100 Mvar kompensaator ja Paide alajaama 30 Mvar reaktiivvõimsuse kompensaator.

Eesti-Paide ja Eesti-Püssi väljas

Järgmisena uuriti, mis juhtub, kui lisaks Paide-Eesti liini väljasolekule on väljas ka Püssi-Eesti liin (Joonis 3).

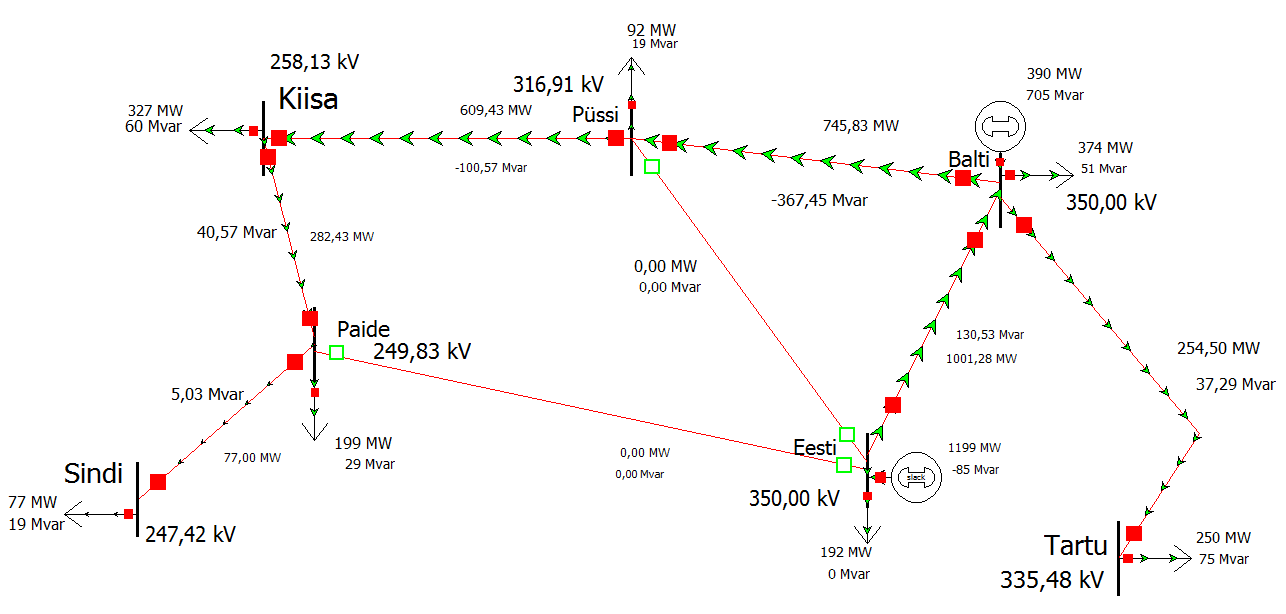

Joonis 3. Paide-Eesti ja Püssi-Eesti väljas
Jooniselt 3 on näha, et kui liinid Paide-Eesti ja Püssi-Eesti on väljas, siis on süsteemis tõsine pingeprobleem. Sindi alajaamas pinge 247,42 kV, Paide alajaamas 249,83 kV ja Kiisa alajaamas 258,13 kV. Kõik need on alla lubatava taseme ning vajavad kompenseerimist.
Kuna pinged on korrast ära, siis tuleb kompenseerida. Selleks lisati Sindi alajaama 100 Mvar kompensaator ja Paide alajaama 30 Mvar reaktiivi kompensaator (Joonis 4).

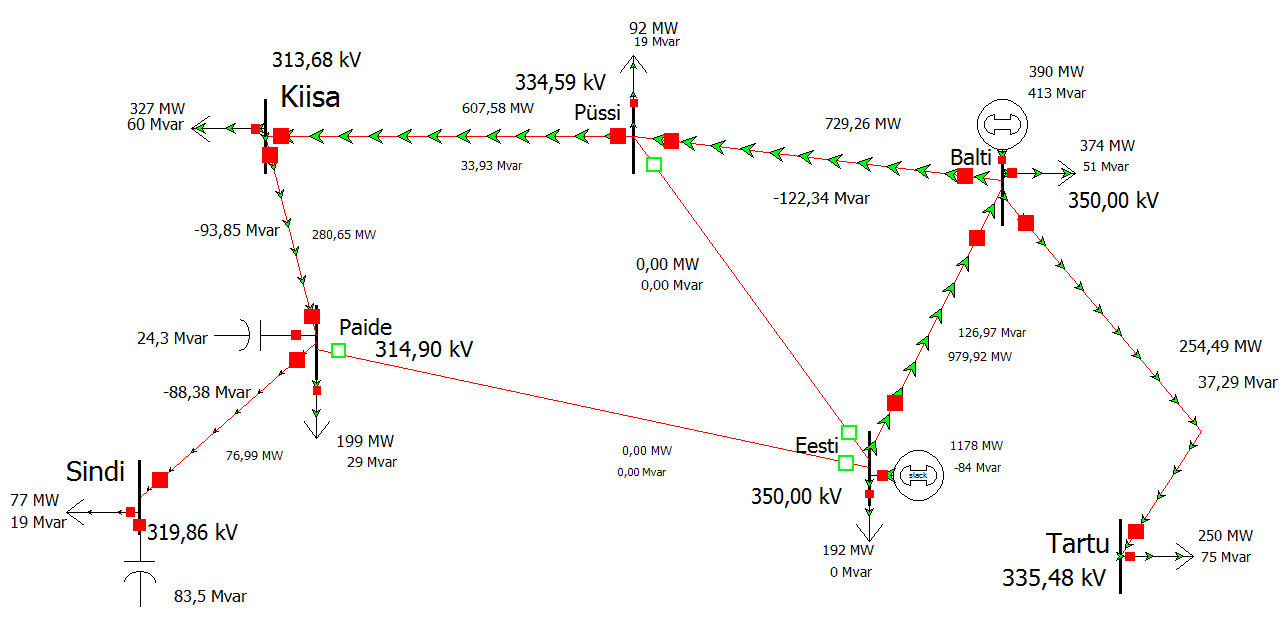

Joonis 4. Paide-Eesti ja Püssi-Eesti väljas, kompensaatoritega
Pärast kompensaatorite lisamist on näha jooniselt 4, et pinged on normi piirides. Sindi alajaamas nüüd 319,86 kV, Paide alajaamas 314,90 kV ja Kiisa alajaamas 313,68 kV.
Joonis 5. Kõik liinid sees

Estlink 1

Järgmisena koostatakse uus normaalrežiim (Joonis 6). Lisatakse Estlink 1, mille jaoks ehitatakse uus alajaam Harkusse.

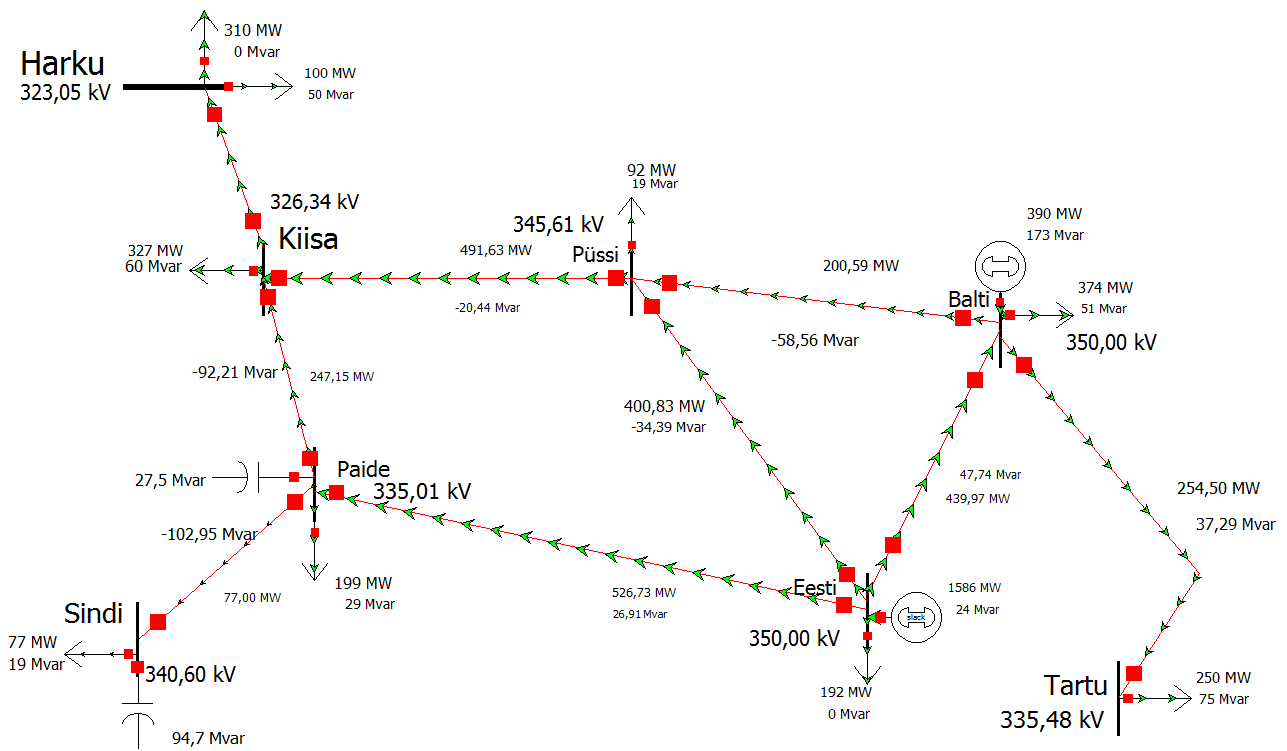

Joonis 6. Normaalrežiim Estlink 1-ga
Jooniselt 6 on näha, et isegi Estlink 1 lisandudes jäävad kõikide teiste alajaamad pinged normi piiridesse . Madalaim sõlmepinge on Kiisa alajaamas, kus on 326,34 kV.

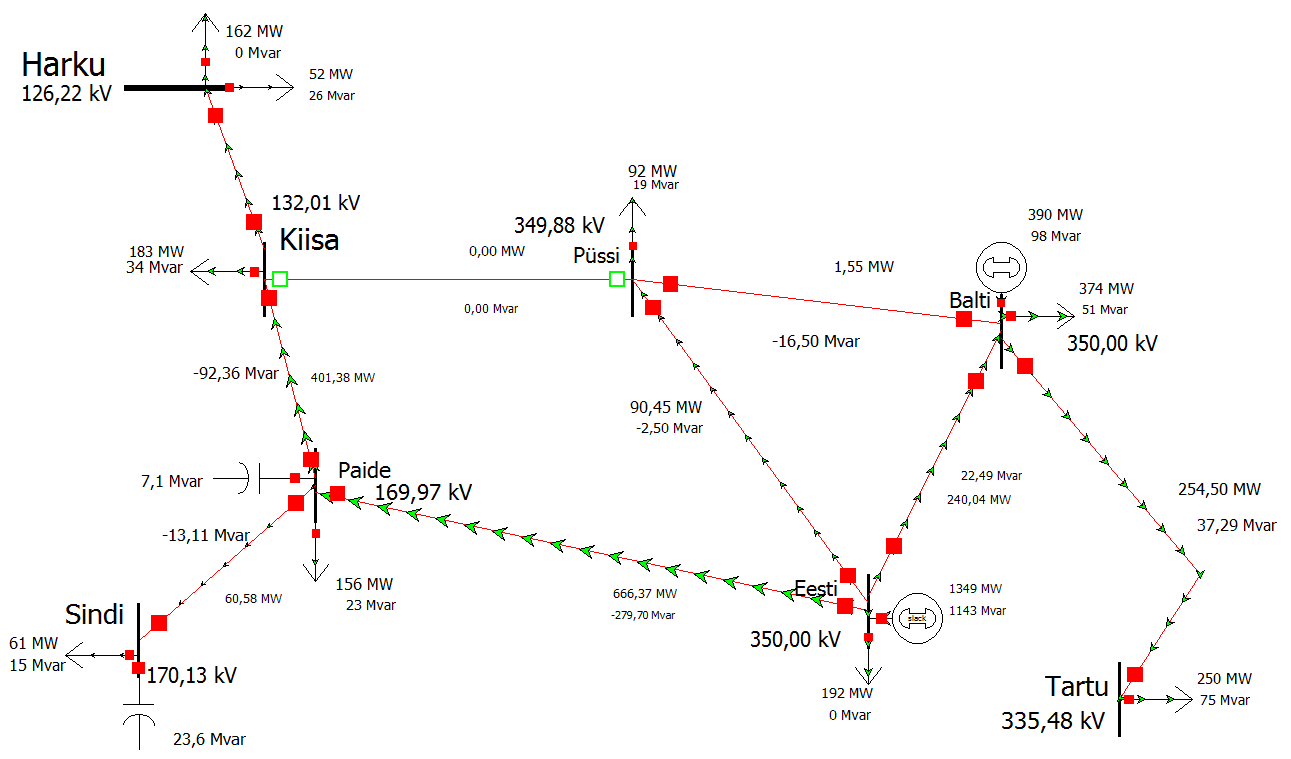

Püssi-Kiisa liini väljalangemisel tekib aga jällegi suur probleem sõlmepingetes (Joonis 7). Harku, Kiisa, Paide, Sindi alajaamade sõlmepinged langevad kõvasti alla lubatu. Harkus 126,22 kV, Kiisal 132,01 kV, Paides 169,97 kV, Sindis 170,13 kV.
Joonis 7. Püssi-Kiisa väljas

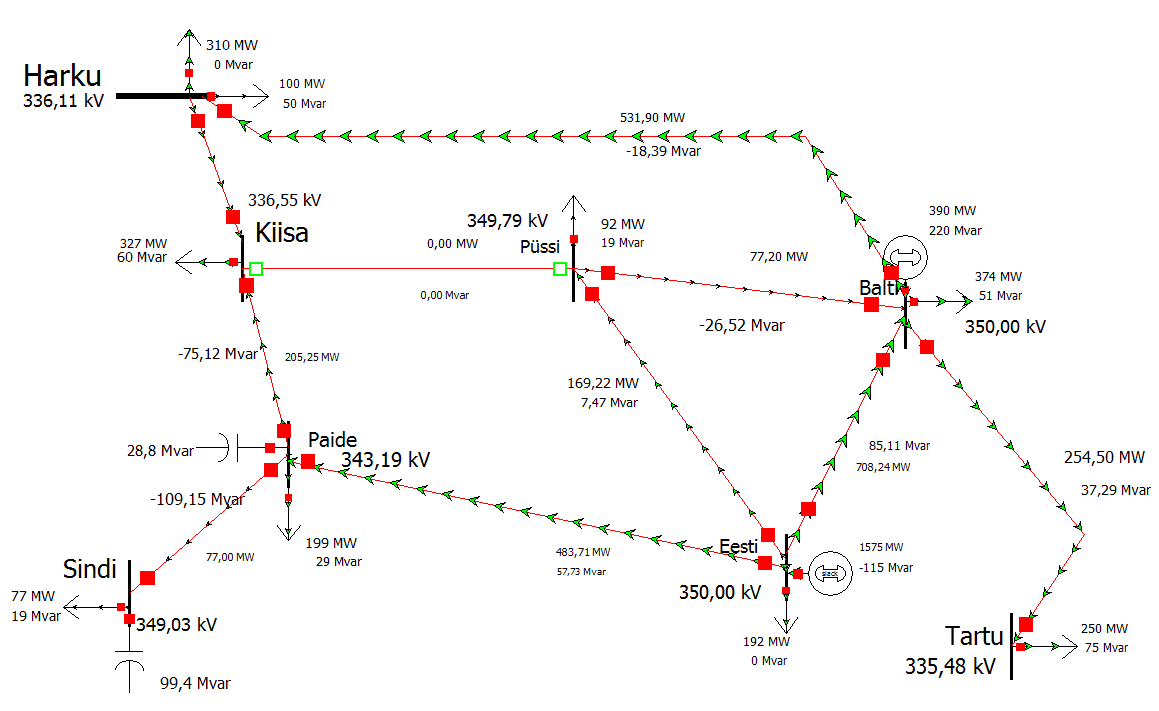

Seekord ei lahendata madalaid pingeid kompenseerimisega vaid ehitatakse uus liin Harku-Balti. Jooniselt 8 on näha, et Harku-Balti liin lahendab pingeprobleemi. Harkus on pärast liini ehitust 336,11 kV, Kiisal 336,55 kV, Paides 343,19 kV ja Sindis 349,03 kV.
Joonis 8. Balti-Harku uus liin
Normaalrežiimis (Joonis 9), kui Kiisa-Püssi liin on sees, on pinged lubatud piirides.
Joonis 9. Normaalrežiim

Estlink 2

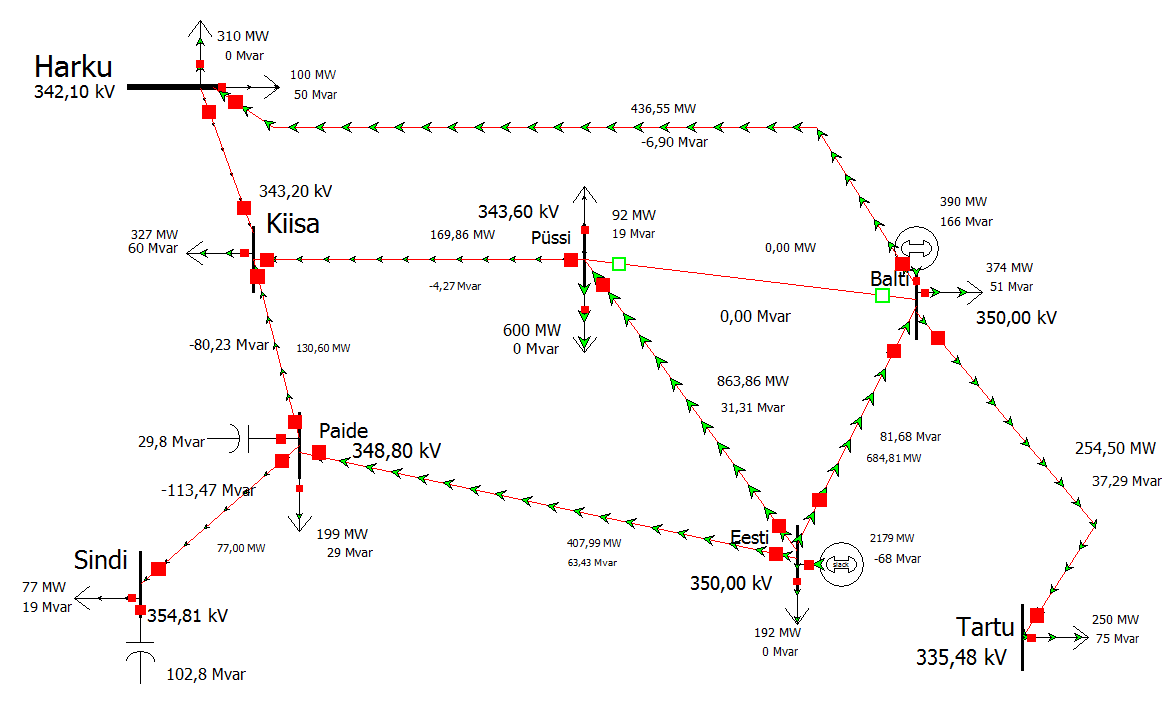

Järgmisena lisatakse võrku Estlink 2 (Joonis 10). Püssi alajaama lisatakse aktiivkoormus 600MW, mis vastab kaablile Estlink 2. Normaaltalitluse korral jäävad kõik pinged lubatud piiridesse. Kõige väiksem pinge on Tartu alajaamas – 335,48 kV.

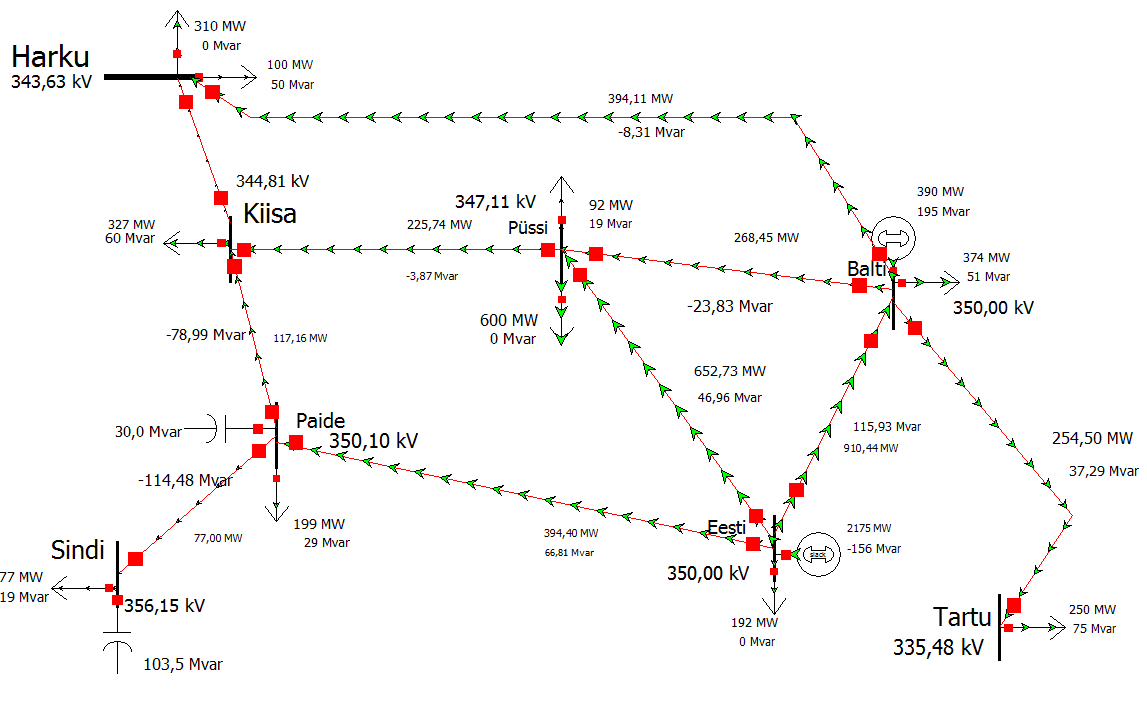

Joonis 10. Estlink 2
Kui nüüd peaks juhtuma, et välja lülitub Püssi-Balti liin, siis jooniselt 11 on näha, et kõik pinged jäävad lubatud piiridesse ja probleemi ei teki.
Joonis 11. Püssi-Balti väljas

Sindi lisakoormus

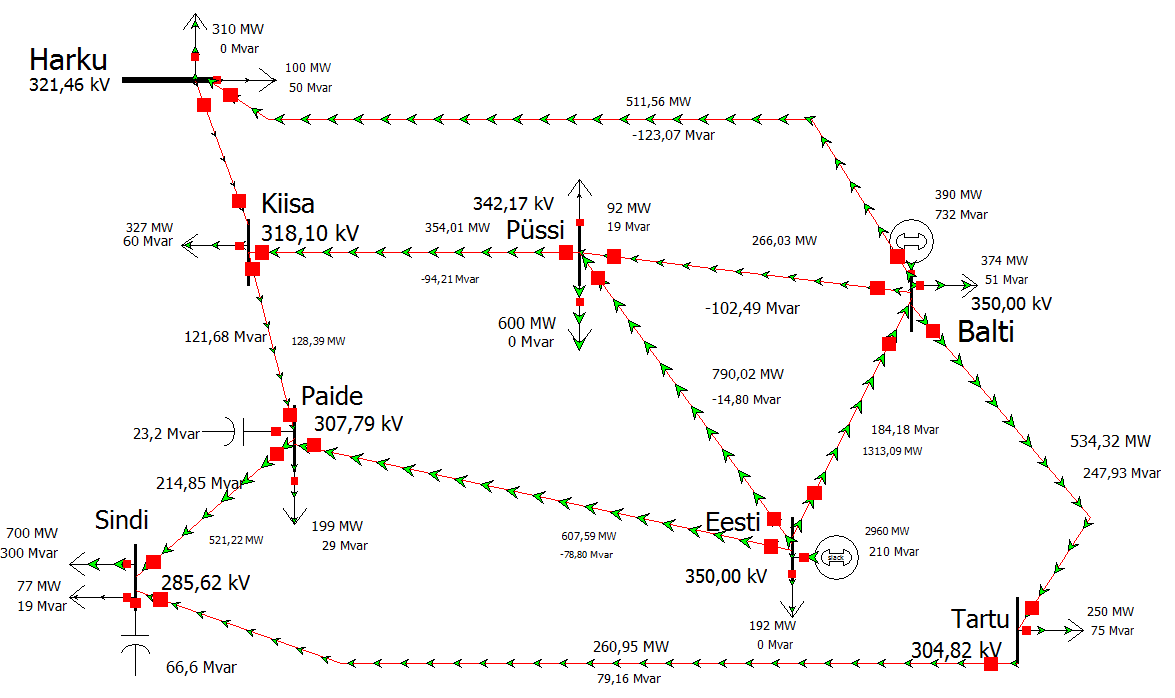

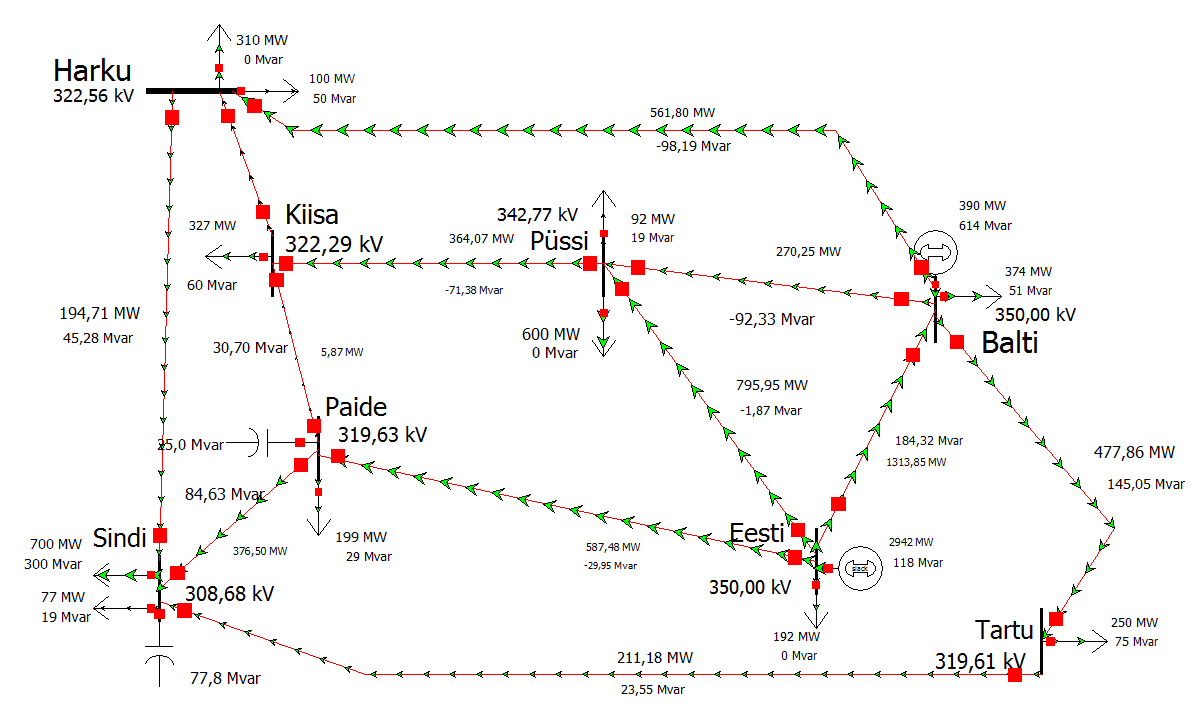

Järgmisena lisatakse Sindi lisakoormus 700/300. Jooniselt 12 on näha, et sellise koormuse lisandudes langevad pinged väga palju alla lubatud piiri. Sindis on kõigest 184,91 kV, Paides 145,62 kV, Kiisal 278,22 kV ja Harkus 288,48 kV. Selle probleemi lahendamiseks ehitatakse Tartu-Sindi liin, aga jooniselt 13 on näha, et see lahendab probleemi kolmes alajaamas neljast. Harku alajaamas tõuseb pinge 321,46 kV-ni, Kiisal 318,10 kV-ni ja Paides 307,79 kV-ni. Ainukeseks probleemseks alajaamaks jääb Sindi, kus pinge endiselt alla lubatud piiri – 285,62kV. Sindi alajaama sõlmepinge saame korda, kui lisame liini Harku-Sindi (joonis14), siis tõuseb pinge 308,68 kV-ni.

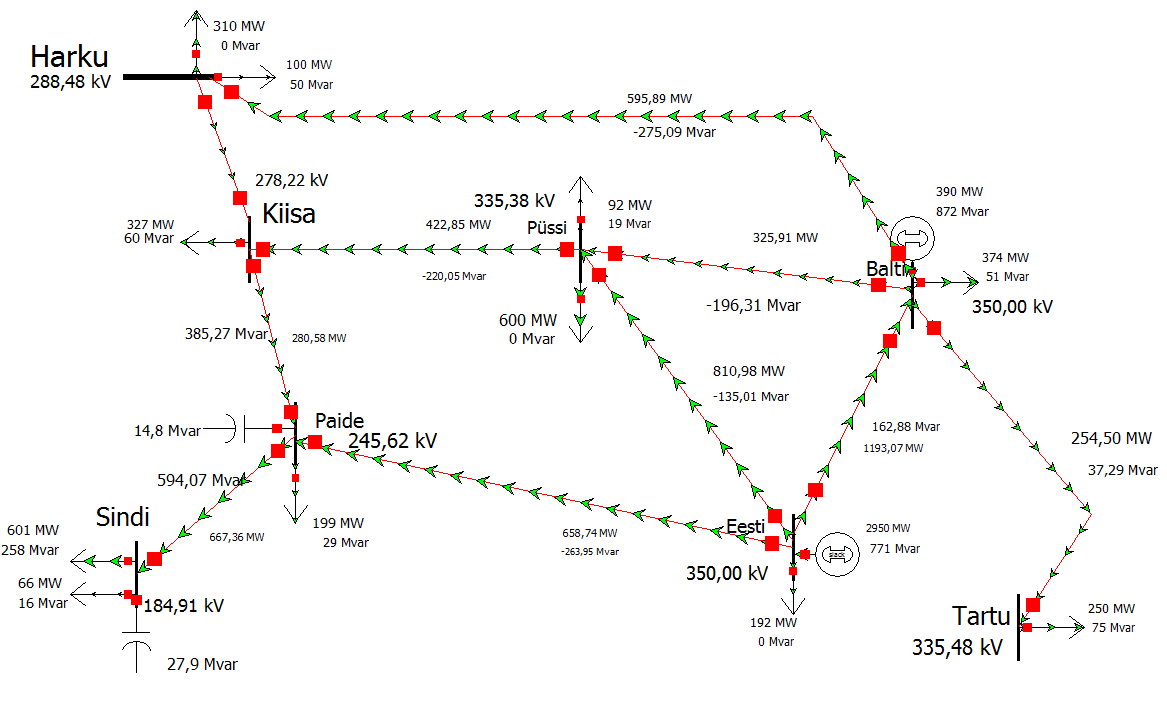

Joonis 12. Normaalrežiim Sindi lisakoormusega
Joonis 13. Sindi-Tartu uus liin

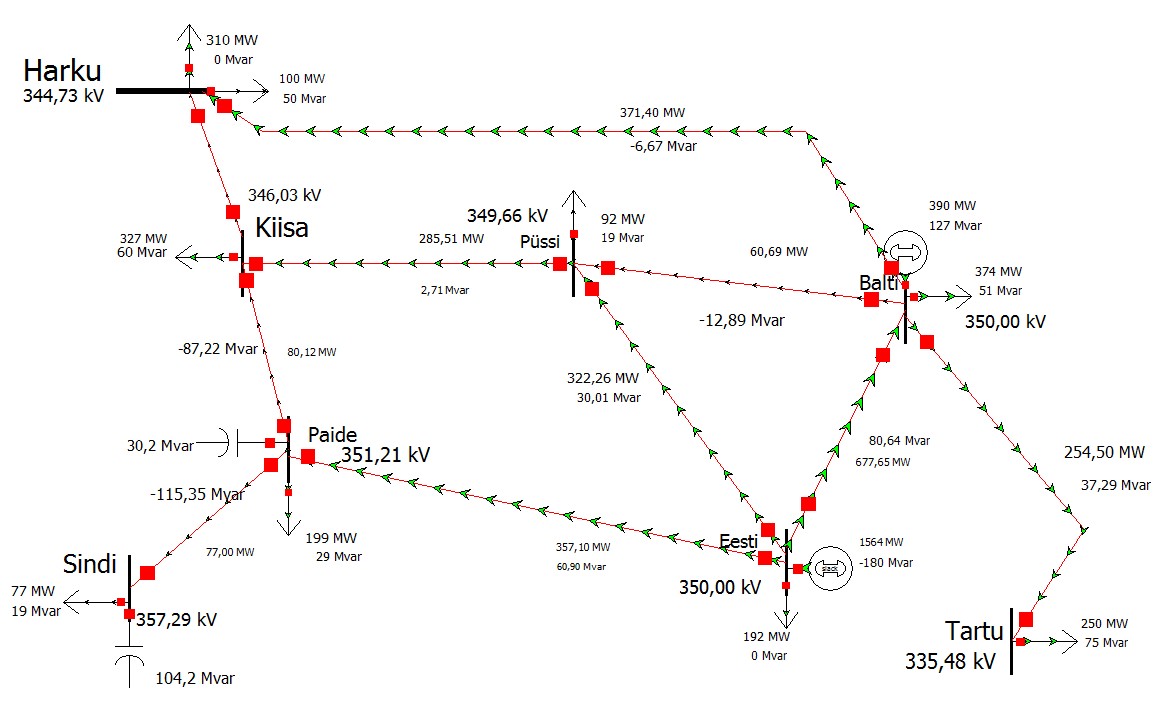

Joonis 14. Harku-Sindi uus liin

Estlink 1 ja 2, Sindi 700 ja Harku 100/50 väljas

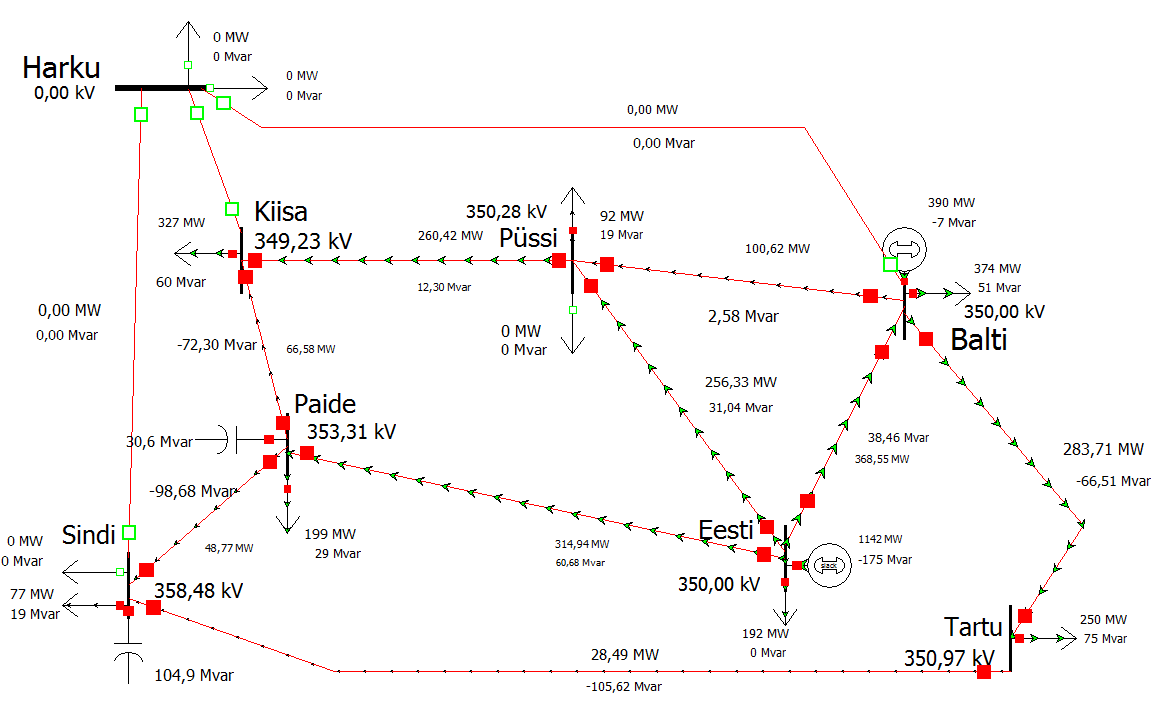

Viimasena võetakse ette olukord, kus Estlink 1 ja 2 ning Sindi 700 ja Harku 100/50 on välja lülitatud. Nagu jooniselt 15 on näha, kõik pinged on lubatud piirides ja probleeme ei teki.
Joonis 15. Estlink 1,2, Sindi 700, Harku 100/50 väljas

Järeldus

Simulatsioonidest on näha, et normaalrežiimis töötab võrk hästi ning kõikide alajaamade sõlmepinged on lubatud piirides. Kui aga mõni liin on väljas, siis võivad tekkida probleemid, neid saab aga lahendada lisades kompensaatoreid või ehitades uusi liine. Probleeme võivad tekitada ka suurenenud koormused, mille puhul tuleb samuti reaktiivvõimsust juurde toota või uusi liine ehitada, sest võrk ei ole võimeline töötama avariitaliluses.
