Duralumiiniumi termotöötlus aruanne (0)

Tallinna Tehnikaülikool

2014/2015 õ.a




Materjalitehnika  instituut
Materjaliõpetuse õppetool

Praktikumi  nr. 7 aruanne
aines tehnomaterjalid







Üliõpilane: Kristjan  Männik

Rühm: MATB11


Esitatud:




Töö eesmärk:

Tutvuda alumiiniumisulami – duralumiiniumi termilise töötlemisega
ja uurida termilise töötlemise mõju duralumiiniumi omadustele.

Duralumiiniumi keemilise koostise lühike iseloomustus.

Duralumiinium  on Al­Cu sulam, kus Cu sisaldus on kuni 5%.
AlCu4Mg1 : Cu 3,8­4.9%, Mn 0,3­0,9%; Mg 1,2­1,8%; Si 0,5%; Fe 0,5%
EN­AW 2024

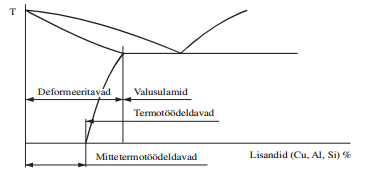

Al­Cu faasidiagramm:


Töökäik
1. Määrasime duralumiiniumi HRB kõvaduse lähteolekus erinevatest  kohtadest .
2. Määrasime kuumutustemperatuuri.
3. Panime detailid ahju 20 minutiks.
4. Pärast 20­minutilist ahjus olemist võtsime aluse, mille peal detailid oli kiiresti ahjust
välja ja karastasime vette.
5. Seejärel mõõtsime uuesti detaili kõvaduse ja murdsime detaili kuueks võrdseks tükiks.
6. Edasi järgneb katsekehade kunstlik vanandamine ahjus temperatuuril 210 C, ahjust
võtsime katsekehad välja ükshaaval 1. ­1 min; 2. ­3min; 3. ­5 min; 4. ­10 min; 5. ­15
min ja 6. ­20 min.
7. Pärast vanandamist määrasime kõigi katsekehade kõvaduse, kandsime saadud
tulemused tabelisse 7.3 ja joonestasime nende alusel  graafik  HRB= f(tvan).














Katsetulemused :

Termotöötlemise
Vanandamise
HRB 1.
HRB 2.
HRB 3.
viis
kestus
Enne karastamist
­
69
68,5
69
Pärast karastamist
­
29
30,5
29,5
Pärast vanandamist
1
41
39
41,5

3
55,5
55
54,5

5
57,5
58
58,5

10
58
59
58

15
58
58
59

20
59
58
58,5
Õhus

38
40
41









Kokkuvõte/järeldused:

Antud katse järel võime jõuda järelduseni, et duralumiiniumi karastades langeb selle kõvadus märkimisväärselt kuid
kui pärast seda materjali vanandada on meil võimalik saavutada uuesti materjali suurem kõvadus. Eelnevalt
graafikult näeme me kõvaduse kasvamist vanandades, erinevate minutite lõikes.

Küsimused:

1. Milline oli materjalid lähteolek (T4/T6)?    T6
2. Milline on max Rm?  390MPa
3. Termotöötluse tähis? T6­ karastatud, KV
4. Termotöötluse eesmärk? Kõvaduse ja tugevuse vähendamine ning plastsuse  suurendamine
5. Termotöötluse etapid? Materjali  kuumutamine  ahjus 20 min, karastamine vette, vanandamine(KV,LV).
