Digitaalmõõteriistad

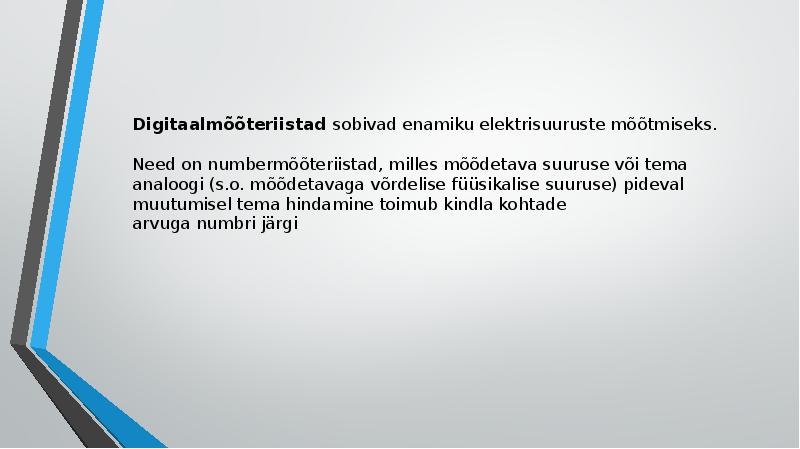

Digitaalmõõteriistad sobivad enamiku elektrisuuruste mõõtmiseks.
Need on numbermõõteri stad, milles mõõdetava suuruse või tema
analoogi (s.o. mõõdetavaga võrdelise füüsikalise suuruse) pideval
muutumisel tema hindamine toimub kindla  kohtade
arvuga numbri järgi
Tänapäevaste elektrooniliste elementide
mitmekesisus lubab laialdaste võimalustega
mõõteri stu, mis on võimelised mõõtma
alalis - ja vahelduvvoolu, takistust,
kondensaatorite mahtuvust,
poolide indukti vsust jne.

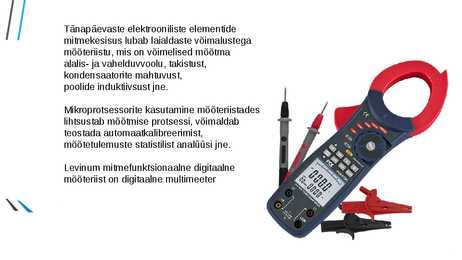

Mikroprotsessorite kasutamine mõõteriistades
lihtsustab mõõtmise protsessi, võimaldab
teostada automaatkalibreerimist,
mõõtetulemuste statistilist analüüsi jne.

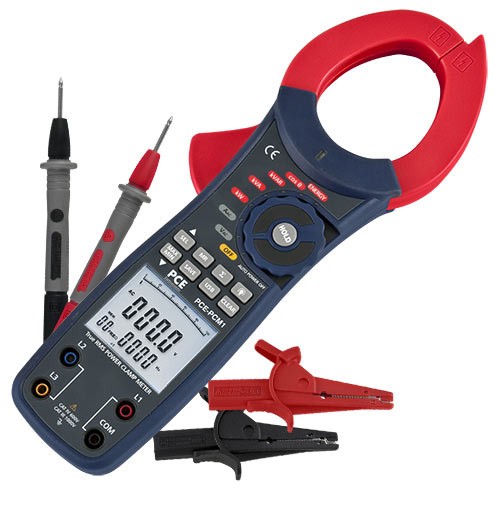

Levinum mitmefunktsionaalne  digitaalne
mõõteri st on digitaalne multimeeter

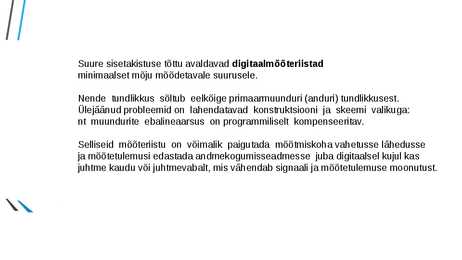

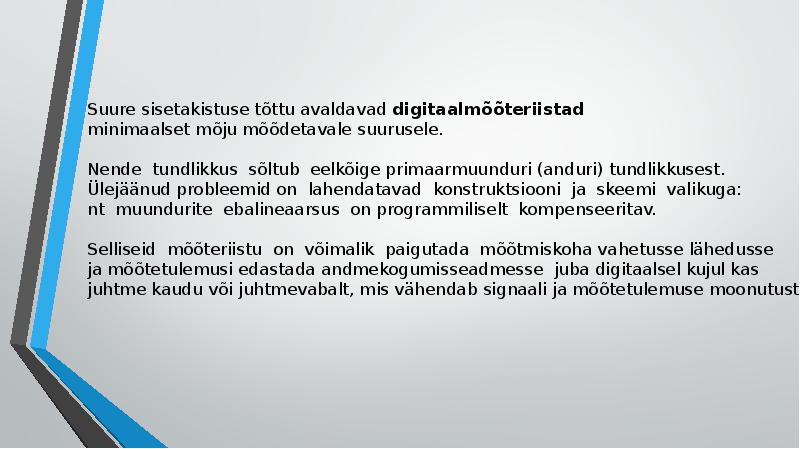

Suure sisetakistuse tõttu avaldavad digitaalmõõteriistad
minimaalset mõju mõõdetavale suurusele.
Nende  tundlikkus  sõltub  eelkõige primaarmuunduri (anduri) tundlikkusest.
Ülejäänud probleemid on  lahendatavad  konstruktsiooni  ja  skeemi  valikuga:
nt  muundurite  ebalineaarsus  on programmiliselt  kompenseeritav.
Selliseid  mõõteriistu  on  võimalik  paigutada  mõõtmiskoha vahetusse lähedusse
ja mõõtetulemusi edastada andmekogumisseadmesse  juba digitaalsel kujul kas
juhtme kaudu või juhtmevabalt, mis vähendab signaali ja mõõtetulemuse moonutust.

Digitaalmõõteriistade  üheks  oluliseks   eeliseks   on
võimalus   salvestada   mõõtetulemusi  pikemaks ajaks
kas mõõteri sta enda või mõne arvuti mälusse ja
ni  neid hiljem töödelda ja analüüsida.
Ka võib võib sel ised mõõteriistu küsitleda ja juhtida arvutivõrkude kaudu.
Ühe mõõteseadmega võib olla ühendatud mitu  andurit  üheaegselt,
mida mõõtesüsteem küsitleb järgemööda või üheaegselt.

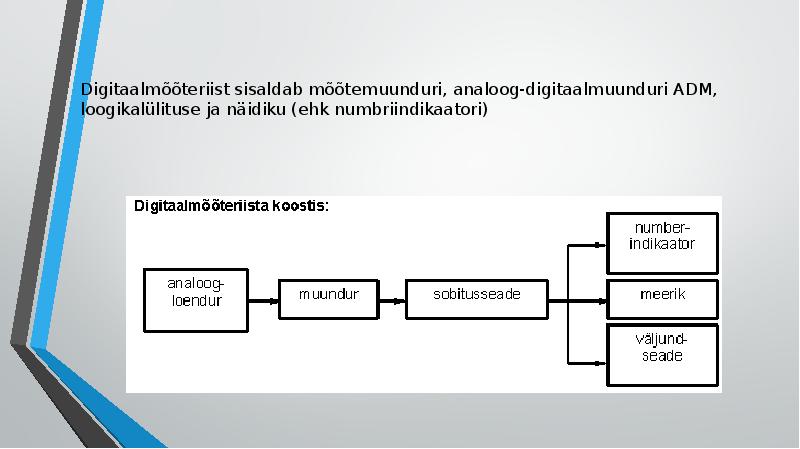

Digitaalmõõteriist sisaldab mõõtemuunduri,  analoog -digitaalmuunduri ADM,
loogikalülituse ja näidiku (ehk numbri ndikaatori)

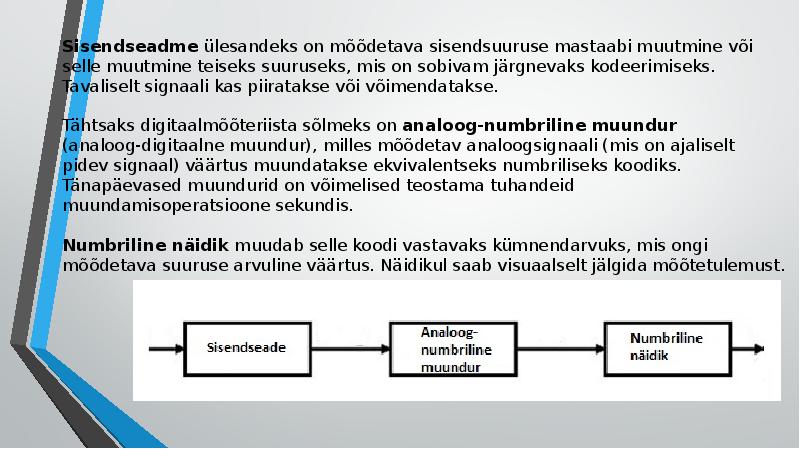

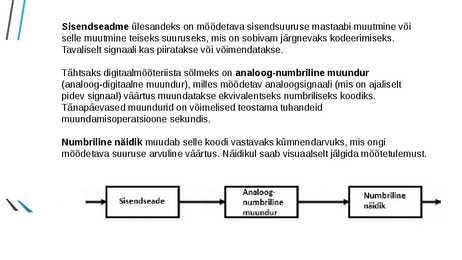

Sisendseadme ülesandeks on mõõdetava sisendsuuruse mastaabi muutmine või
sel e muutmine teiseks suuruseks, mis on  sobivam  järgnevaks  kodeerimiseks .
Tavaliselt signaali kas piiratakse või võimendatakse.
Tähtsaks digitaalmõõteriista sõlmeks on analoog-numbriline  muundur
(analoog-digitaalne muundur), mil es mõõdetav analoogsignaali (mis on ajaliselt
pidev  signaal ) väärtus muundatakse ekvivalentseks numbriliseks koodiks.
Tänapäevased muundurid on võimelised  teostama  tuhandeid
muundamisoperatsioone sekundis.
Numbriline näidik muudab sel e koodi vastavaks kümnendarvuks, mis ongi
mõõdetava suuruse arvuline väärtus. Näidikul saab visuaalselt jälgida mõõtetulemust.

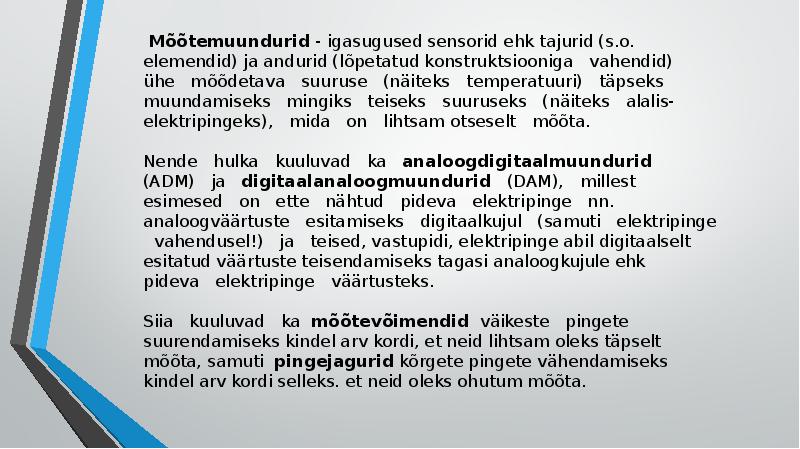

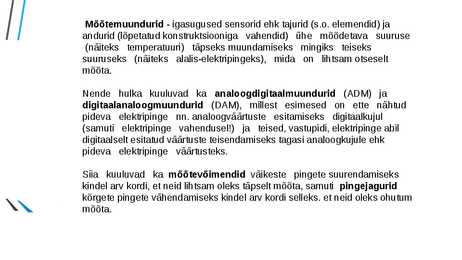

 Mõõtemuundurid - igasugused  sensorid  ehk  tajurid  (s.o. elemendid) ja
andurid  (lõpetatud konstruktsiooniga   vahendid)   ühe   mõõdetava   suuruse
 (näiteks   temperatuuri)   täpseks muundamiseks   mingiks   teiseks
suuruseks   (näiteks   alalis-elektripingeks),   mida   on   lihtsam otseselt
mõõta.
Nende   hulka   kuuluvad   ka   analoogdigitaalmuundurid   (ADM)   ja
digitaalanaloogmuundurid   (DAM),   mil est   esimesed   on   ette   nähtud
pideva   elektripinge   nn. analoogväärtuste    esitamiseks    digitaalkujul
(samuti   elektripinge   vahendusel!)   ja   teised, vastupidi, elektripinge abil
digitaalselt esitatud väärtuste teisendamiseks tagasi analoogkujule ehk
pideva   elektripinge   väärtusteks.
Siia   kuuluvad   ka  mõõtevõimendid  väikeste   pingete suurendamiseks
kindel arv  kordi , et neid lihtsam oleks täpselt mõõta, samuti  pingejagurid
kõrgete pingete vähendamiseks kindel arv kordi sel eks. et neid oleks ohutum
mõõta.

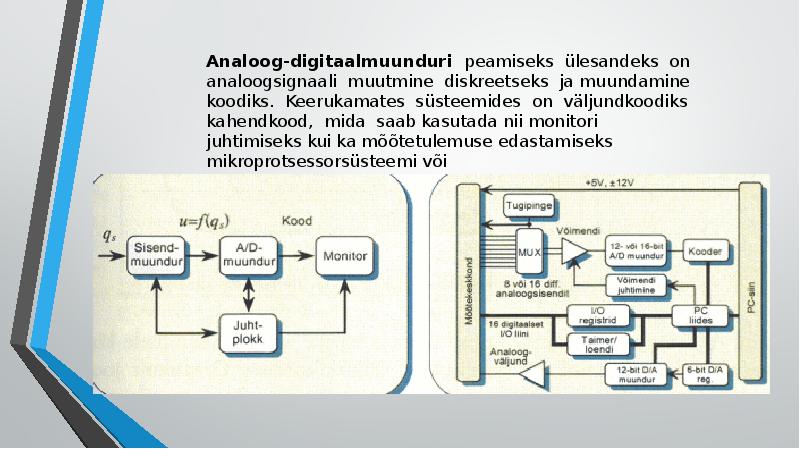

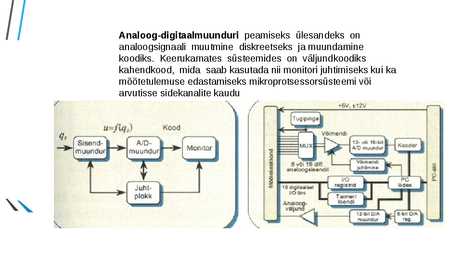

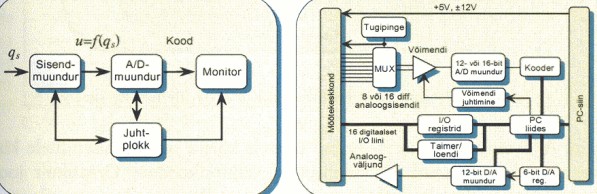

Analoog-digitaalmuunduri  peamiseks  ülesandeks  on
analoogsignaali  muutmine  diskreetseks  ja  muundamine
koodiks.  Keerukamates  süsteemides  on  väljundkoodiks
kahendkood,  mida  saab kasutada nii  monitori   juhtimiseks  kui ka
mõõtetulemuse edastamiseks mikroprotsessorsüsteemi või
arvutisse  sidekanalite kaudu

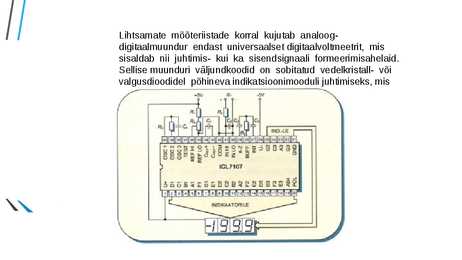

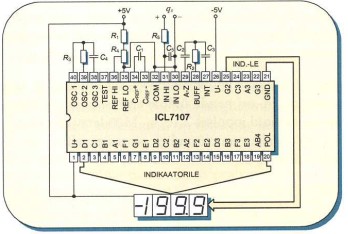

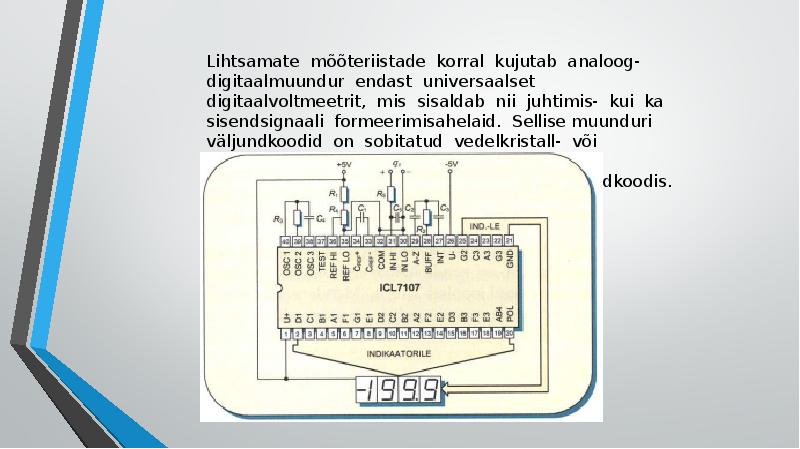

Lihtsamate  mõõteri stade  korral  kujutab  analoog-
digitaalmuundur  endast  universaalset digitaalvoltmeetrit,  mis
sisaldab  ni   juhtimis-  kui  ka   sisendsignaali   formeerimisahelaid.
Sel ise  muunduri   väljundkoodid  on  sobitatud  vedelkristal -  või
valgusdioodidel  põhineva indikatsioonimooduli juhtimiseks, mis
esitab mõõteväärtuse kümnendkoodis.

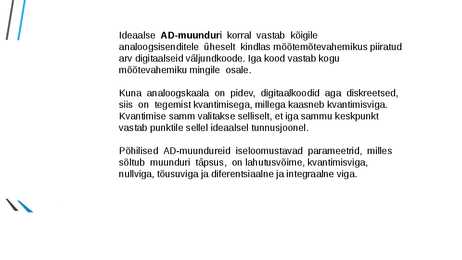

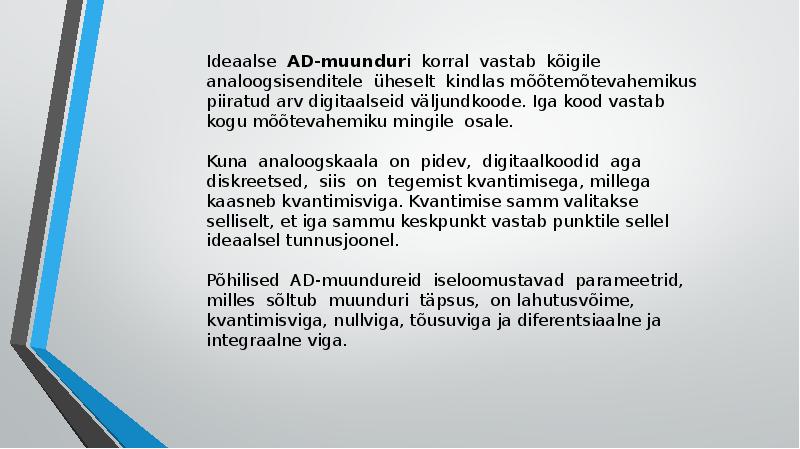

Ideaalse  AD-muunduri  korral  vastab  kõigile
analoogsisenditele  üheselt  kindlas mõõtemõtevahemikus pi ratud
arv  digitaalseid  väljundkoode. Iga kood vastab kogu
mõõtevahemiku mingile  osale.
Kuna  analoogskaala  on  pidev,  digitaalkoodid  aga   diskreetsed ,
si s  on  tegemist kvantimisega, mil ega kaasneb kvantimisviga.
Kvantimise samm valitakse  selliselt , et iga sammu keskpunkt
vastab punktile sellel ideaalsel tunnusjoonel.

Põhilised  AD-muundureid  iseloomustavad   parameetrid ,  mil es
sõltub  muunduri  täpsus,  on lahutusvõime, kvantimisviga,
nullviga, tõusuviga ja diferentsiaalne ja  integraalne  viga.

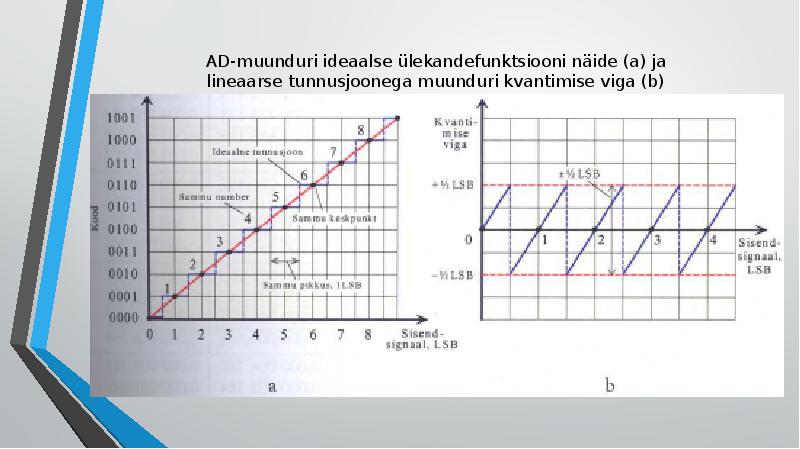

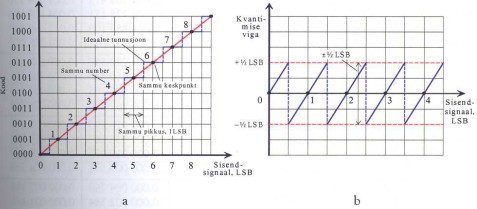

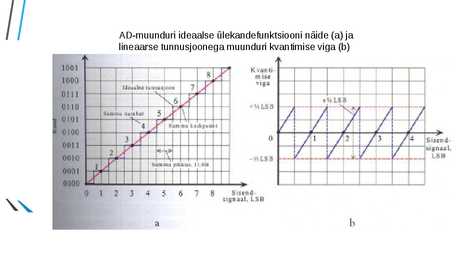

AD-muunduri ideaalse ülekandefunktsiooni näide (a) ja
lineaarse tunnusjoonega muunduri kvantimise viga (b)

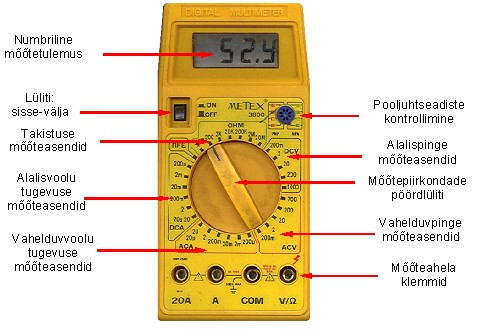

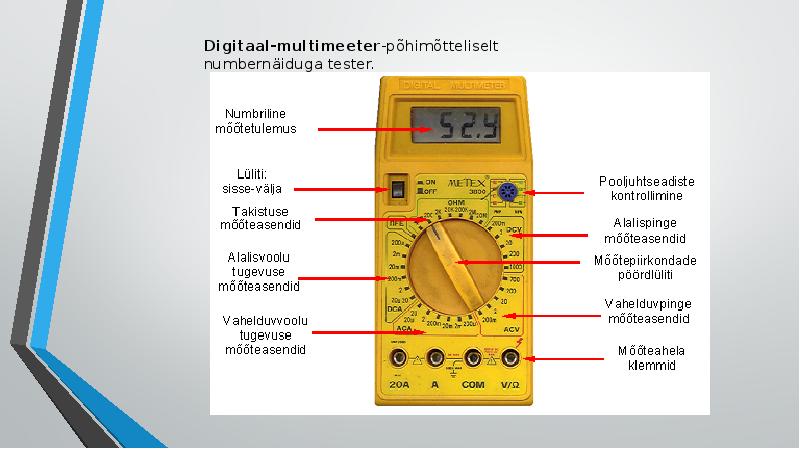

Digitaal-multimeeter-põhimõtteliselt numbernäiduga tester.
