Digitaal - analoog muundur
Väga tihti on vaja digitaalsignaal muuta analoogsignaaliks. See tähendab, et mingisugune kahendarv on vaja muuuta kindla nivooga pingeks.
Näiteks:
Meil on 4- bitine arv – 1010BIN>10DEC
Süsteemis on maksimaalne pinge 5 V.
Nelja bitiga saame eristada 16 olekut (0-15):
0DEC> 0 V ja 15DEC> 5 V
Uanalog=5/15 * 10= 3,33 V
Sellise protsessi teostamiseks sobib väga hästi järgmine skeem, seda kutsutakse
R-2R Ladder .

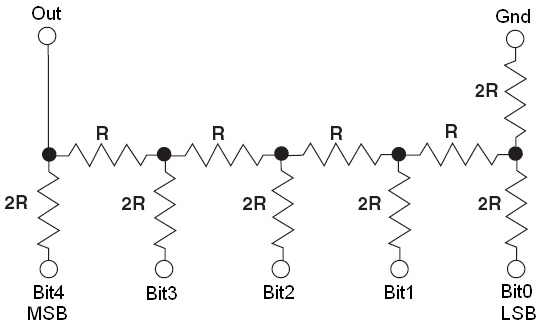

Skeemil on näidatud kuhu tuleb ühendada bitid. R ja 2R tähendab seda, et takisti 2R on 2 korda suurem kui R nt: 10 kΩ ja 20 kΩ. Loomulikult peab arvestama seda et takistused ei oleks liiga väikesed, sest siis muutub vool ahelas liiga suureks. Väljundpinge saab väljaviigust Out. Selleks, et skeem korralikut töötaks tuleb anda sisenditele „0” ja „1” korrektselt – kui on „0” siis peab sisend ühenduses olema maaga (Gnd).
