Füüsika laboratoorne töö nr 3
Ampermeetri kaliibrimine
Õppeaines: FÜÜSIKA II
Mehaanikateaduskond
Õpperühm:
Kontrollis :
Tallinn 2010

Töö eesmärk
Kaliibrida galvanomeeter etteantud mõõtepiirkonnaga ampertmeetriks. Määrata ampermeetri täpsusklass.

Töövahendid
Galvanomeeter, etalonampermeeter, takistusmagasin, alalispingeallikas.

Töö teoreetilised alused
Mõõteriista kaliibrimine on protseduur, kus mõõteriista skaala jaotistega seatakse vastavusse mõõdetava suuruse väärtused etteantud mastaabis.

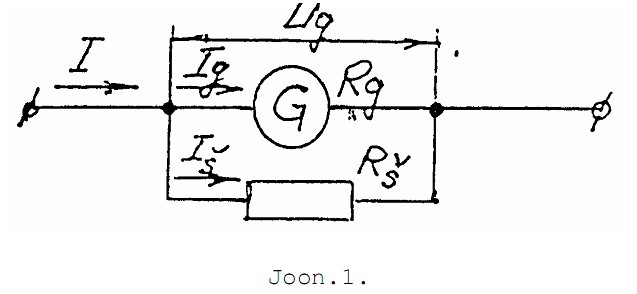

Selleks, et kasutada galvanomeetrit ampermeetrina, tuleb galvanomeetriga G paralleelselt ühendada nn šunt Rš (joon.1). Sundi ülesandeks on juhtida osa voolu galvanomeetrist mööda.
Joonisel 1 on Ig galvanomeetri lõppnäidule vastav voolutugevus ja Ug sellele vastav pinge galvanomeetri klemmidel.
kus Rg on galvanomeetri sisetakistus. Oletame, et galvanomeeter on vaja kaliibrida ampermeetriks mõõtepiirkonnaga I>Ig. Galvanomeeter sisetakistusega Rg ja šunt takistusega Rš on vooluahelas ühendatud paralleelselt ja seega on neil ühesugune pinge Ug.
Seetõttu:
ja kuna I=Ig+Iš, siis Ig*Rg=(I-Ig)*Rš.
Jagades saadud võrrandi mõlemad pooled I’ga ja tähistades I/Ig=n, saame šundi takistuse arvutamiseks valemi
Niisiis on šundi takistuse arvutamiseks vaja teada galvanomeetri sisetakistust ja kordsustegurit n=I/Ig.

Töö käik

Protokollime mõõteriistad.

Vastavalt juhendajalt saadud kaliibritavale voolutugevusele I arvutame šundi takisti Rš ja valime selle takistumagasinil.
Šundi takisti Rš arvutamine:
I= 10mA =10*10-3A ; Rg=7100Ω ; Ig=500μA
n=I/Ig= 10*10-3/500*10-6= 20
Rš=1/n-1*Rg=1/(20-1)*7100= 373,68Ω

Reguleerime etalonampermeetrinäidu võrdseks I’ga.

Kui galvanomeetri osuti ei asetu viimasele jaotisele, siis tuleb täpsustada magasini takistust täpsustada. Kaliibrimise eeltöö on lõppenud, kui galvanomeetri osuti asetseb viimasel jaotisel ja etalonampermeeter näitab voolutugevust I.

Leiame kaliibritava galvanomeetri 10-le erinevale skaalajaotisele vastavad etalonampermeetri näidud kahel korral: voolutugevuse monotoonselt kasvades 0-lt I-ni ja voolutugevuse monotoonselt kahanedes I-st 0-ni. Jälgime, et galvanomeetri osuti liiguks valitud jaotisele ühelt poolt.
Mõõtetulemused kanname tabelisse
Tabel 1
Jrk. Nr
Galvanomeetri jaotised
I1, mA kasvades
I2, mA kahanedes
Iv=I1-I2, mA
1.
5
1,02
1,11
-0,09
2.
10
2,02
2,12
-0,1
3.
15
3,02
3,12
-0,1
4.
20
4,11
4,10
0,01
5.
25
5,17
5,08
0,09
6.
30
6,13
6,13
0
7.
35
7,08
7,09
-0,01
8.
40
8,11
8,11
0
9.
45
9,13
9,04
0,09
10.
50
10,05
10,05
0

Leidsime saadud ampermeetri põhivea ∆I.
∆I=∆Ie+∆I1+1/2∆Iv
∆Iv=0,05 (mA) – variatsioon , leiame tabelist
∆Ie=0,01 (mA) – etalonampermeetri absoluutne viga
∆I1=10/50*1/2=0,1 (mA) – kaliibritava galvanomeetri lugemi viga (võetakse pool jaotise väärtusest)
∆U=0,01+0,1+1/2*0,05= 0,135 (mA)

Arvutame taandatud vea
δ=∆I/I=0,135/10=0,0135

Arvutame täpsusklassi.
Täpsusklass= δ*100%
Meie täpsusklass δ=0,0135*100%=1,35%=1,4%

Järeldus: Kuna ampermeetri täpsusklass on üle 1%, siis ampermeeter ei ole piisavalt täpne ja tohib kasutada alles indikaatorimõõteriistana.
