Töö nr. 2

DIFRAGMAKULUMÕÕTURI TAREERIMINE

Üliõpilane:
Rühm
Õppejõud Allan Vrager
Töö tehtud 18.09.2009
Esitatud
Arvestatud
SKEEM
Töö eesmärk
Tutvuda diafragmakulumõõturi ehituse ja tööpõhimõtetega ning tareerida diafragma kulumõõtur. Sealjuures koostada tareerimiskõverad Δp=f1(Q) ja α=f2(ReD)
Kasutatud seadmed
1. Mõõtediafragma veetoru sirgel lõigul
2. Mõõtepaak veeklaasiga
3. Rõhulangu mõõteriist
4. Piesoelktriline muundur
5. Elavhõbedatermomeeter
6. Stopper
Töö käik
Katse viiakse läbi seitsmel erineval rõhul(1, 2, 3, 4, 5, 6, 8). Veel lastakse mõõdupaaki voolata vastavalt etteantud ajale (3 korda 2 min ja 4 korda 1 min) ning vastaval rõhul (Δp). Igal korral mõõdetakse paaki voolanud vee hulk Q’. Peale iga katse lõppu lastakse vesi paagist välja ning alustatakse uue katsega uuel rõhul. Vee temperatuur mõõdetakse elavhõbetermomeetriga.
Tabel 1.Mõõtmisandmed

Nr
Δp
Q’
τ
Q
ReD
α
kPa
m3
s
m3/s
1
1,05
0,0235
120
0,000196
12342
0,76
2
2,04
0,032
120
0,000267
16813
0,75
3
3,01
0,0410
120
0,000342
21535
0,78
4
4,10
0,0235
60
0,000342
21535
0,68
5
5,08
0,0290
60
0,000483
30414
0,85
6
5,97
0,0290
60
0,000483
30414
0,79
7
7,99
0,0340
60
0,000567
35703
0,80
d= 0,015 m
D= 0,0215 m
tv= 23 oC
m= 0,4867
A= 1,77*10-4 m2
ρ= 997,4 kg/m3
υ= 0,9403*10-6 m2/s
Katseandmete töötlus
Valem 1. Diafragma vee läbilaskvus sekundis
m3/s
Valem 2. Diafragma kuluteguri leidmine
Valem 3. Voolamisrežiimi määrava Reynoldsi arvu leidmine
Graafik 2.1 Δp=f1(Q)
Graafik 2.1 α=f2(ReD)
Järeldus
Surve tõustes, suureneb ka diafragma kulutegur.
2 Difragmakulumõõturi tareerimine #1 2 Difragmakulumõõturi tareerimine #2 2 Difragmakulumõõturi tareerimine #3 2 Difragmakulumõõturi tareerimine #4
Punktid 50 punkti Autor soovib selle materjali allalaadimise eest saada 50 punkti.
Leheküljed ~ 4 lehte Lehekülgede arv dokumendis
Aeg2009-11-04 Kuupäev, millal dokument üles laeti
Allalaadimisi 371 laadimist Kokku alla laetud
Kommentaarid 8 arvamust Teiste kasutajate poolt lisatud kommentaarid
Autor riho purga Õppematerjali autor
praktikum arvutustega

Sarnased õppematerjalid

2-labor diafragmakulumõõtur
4
doc

2. labor diafragmakulumõõtur

Praktilised tööd aines Töö nr Soojustehnika 2 Tudengid: Õppejõud Allan Vrager Esitatud: Arvestatud: Tallinna Tehnikaülikooli Soojustehnika instituut Töö eesmärk 1. Tutvuda diafragmakulumõõturi ehituse ja tööpõhimõttega. 2. Tarreerida diafragmakulumõõtur. Koostada tarreerimiskõverad Δp=f 1(Q) ja α=f2(ReD)m = const korral. Tööks vajalikud vahendid  Mõõtediafragma veetoru sirgel lõigul  Mõõtepaak veeklaasiga  Rõhulangu mõõteriist  Piesoelektriline muundur  Elavhõbetermomeeter  Stopper Töö käik Mõõdetakse vee maht Q, mis koguneb paaki aja t jooksul erinevate veehulkade korral, mida reguleeritakse ventiili 3 abil. Vee hulk mõõdetakse nivooklaasilt 2 ja iga veekulu korral loetakse r

Soojustehnika
DIAFRAGMAKULUMÕÕTURI TAREERIMINE
18
pdf

DIAFRAGMAKULUMÕÕTURI TAREERIMINE

Soojustehnika instituut MSE0100 Soojustehnika Praktikum nr. 2 DIAFRAGMAKULUMÕÕTURI TAREERIMINE Üliõpilane: Matrikli number: Rühm: Töö tehtud: Esitatud: Kaitstud: Juhendaja: Tallinn 2015 1 TÖÖ EESMÄRK Töö eesmärgiks on tutvda diafragmakulumõõturi ehituse ja tööpõhimõttega. Samuti ka tareerida diafragmakulumõõtur ning koostada tareerimiskõverad Δp=f1(Q) ja α=f2(ReD) m=const korral

Soojustehnika
Diafragmakulumõõturi tareerimine
14
pdf

Diafragmakulumõõturi tareerimine

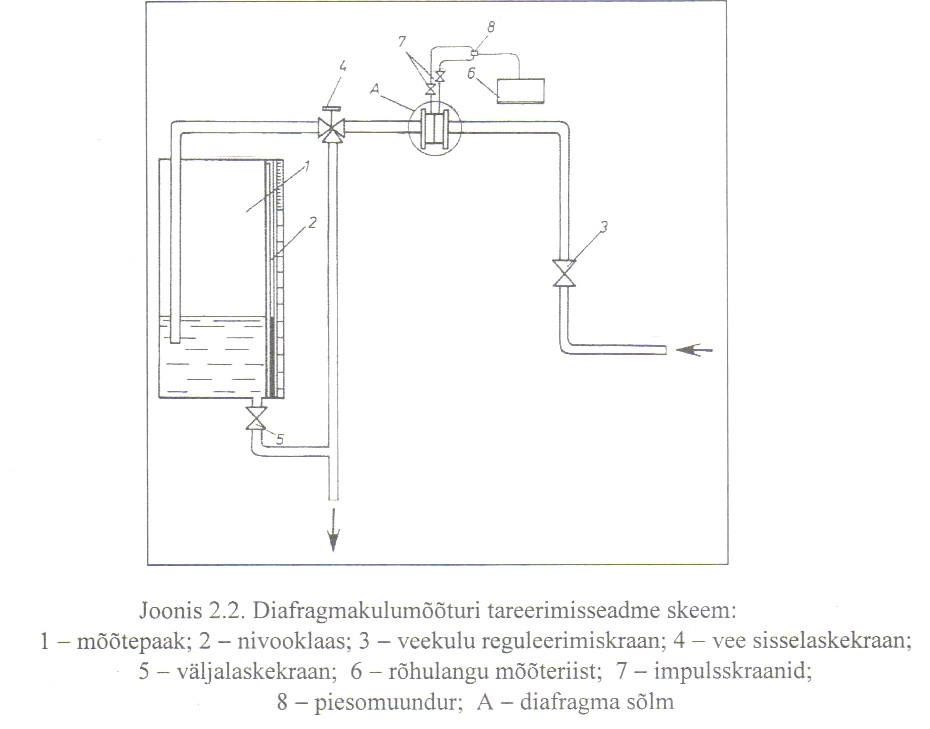

väärtuse ning staatiline rõhk taastub osaliselt (p'3). Diafragma hüdrodünaamilise takistuse tõttu esineb jääv rõhukadu (p'1 – p'3). Joonis 2.2. Diafragmakulumõõturi tareerimisseadme skeem: 1) mõõtepaak; 2) nivooklaas; 3) veekulu reguleerimiskraan; 4) vee sisselaskekraan; 5) väljalaskekraan; 6) rõhulangu mõõteriist; 7) impulsskraanid; 8) piesomuundur; 9) pump; 10) kogumispaak; A) diafragma sõlm Joonis 2.3. Diafragma sõlm A Muutuva rõhulanguga kulumõõtur koosneb kuludiafragmast, piesomuundurist ja nendega ühendatud numbrinäiduga mõõteriistast. Staatiline rõhulang vahetult diafragmas (joonis 2.1) p = p1 – p2 sõltub vedeliku kulust. Selle sõltuvuse määramist katselisel teel nimetatakse diafragmakulumõõturi tareerimiseks, mis ongi töö põhiülesanne. Torule on monteeritud rõngaskambritega diafragma (sõlm A, joonis 2.2). Veevoolu avamiseks mõõtepaaki ja sellest
