DIAFRAGMAKULUMÕÕTURI TAREERIMINE (0)


Soojustehnika  instituut


MSE0100  Soojustehnika
Praktikum  nr. 2
DIAFRAGMAKULUMÕÕTURI  TAREERIMINE

Üliõpilane:
Matrikli number:
Rühm:













Töö tehtud:

Esitatud:

Kaitstud:



Juhendaja :


Tallinn
2015
1  TÖÖ EESMÄRK

Töö  eesmärgiks  on  tutvda  diafragmakulumõõturi  ehituse  ja  tööpõhimõttega.  Samuti  ka
tareerida  diafragmakulumõõtur  ning  koostada  tareerimiskõverad  Δp=f (Q)  ja  α=f
1
2(ReD)
m= const  korral




2

2  KATSESEADME KIRJELDUS

Katseks  kasutatakse  järgmisi  vahendeid:  mõõtediafragma  veetoru  sirgel  lõigul,  mõõtepaak
veeklaasiga, rõhulangu mõõteriist, piesoelektriline muundur, elavhõbetermomeeter, stopper .

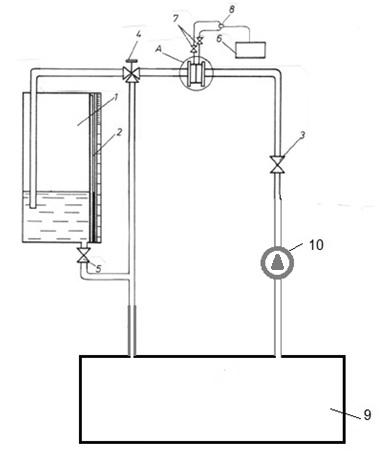

Joonisel nr 1 on näidatud  katseseadme skeem, kus 1 – mõõtepaak; 2 – nivooklaas; 3 –  veekulu
reguleerimiskraan; 4 – vee sisselaskekraan; 5 – väljalaskekraan; 6 – rõhulangu mõõteriist; 7 –
impulsskraanid; 8 – piesomuundur; 9 –  veepaak ; 10 –  pump ; A –  diafragma  sõlm.


Joonis 1 Katseseadme skeem
Vedeliku  voolamisel  läbi  diafragma  tekib  joa  kohalik  ahenemine  ja  vooluse  kiirenemine.
Seetõttu  suureneb joa kineetiline energia. Potensiaalne energia ja staatiline rõhk vähenevad.
Teatud kaugusel diafragmast saavutab voolukiirus oma  esialgse  väärtuse nind staatiline rõhk
osaliselt taastub . Diafragma hüdrodünaamilise takistuse tõttu esineb jääv rõhukadu.

Ahendkulumõõtur  koosneb  kuludiafragmast,  piesomuundurist  ja  nendega  ühendatud
numbrinäiduga mõõteriistast. Staatiline  rõhulang  vahetult diafragmas sõltub vedeliku kulust.
Veevoolu  avamiseks  mõõtepaaki  ja  sellest  möödajuhtimiseks  järjekordse  veekulu
reguleerimise  ajal  on  ettenähtud  kraan  4.  Rõhulangu  möödetakse  mõõteriistaga  6,  mis  saab
3

impulsi  piesomuunduri  8  kaudu.  Diafragma  lahutamiseks  mõõteriistast  on  impulsstorudel
kraanid   7.  Katse  jooksul  mõõtepaaki  1  kogunenud  vee  maht  määratakse  nivooklaasi  2
mõõteskaalalt. Veekulu reguleeritakse  kraani 3 abil Mõõtepaaki tühjendatakse kraani 5 kaudu.


3  TÖÖ KÄIK

Enne katse alustamist kontrolliti, et veepaak oleks tühi ning väljalaske kraan suletud. Seejärel
määrati esimene rõhulang ja veekuluks 30 dm3 vett. Järgmisena avatakse impulsstorude
ventiilid ning  vee sisselakse kraan. Stopperiga määratakse  ajavahemik 30 dm3 vee
voolamiseks paaki. Katse lõpul suletakse kõik ventiilid. Iga uue katse alguses määratakse uus
ja eelnevast väiksem rõhulang. Katse viidi läbi viie erineva rõhu juures.



















4




4  KATSEANDMETE TÖÖTLUS



Matemaatilised  avaldised ja valemid

1.  Ühes sekundis diafragmat läbiva vee hulk (valem 1)
(Valem 1)
kus  Q´ on paaki voolanud veehulk dm3
         τ aeg mis kulus 30 dm3 vee voolamisel paaki
Katse nr. 1
 30  3

Q 


 
 75 10

 4

Q  4  10


,











2.  Funktsioon arvust ReD (valem 2)

                                        (Valem 2)

Kus
 w – vedeliku voolamise kiirus torus m/s
D=0.0215 m – toru sise läbimõõt (m)
Q – on vedeliku kulu m3/s
v= 0,9602*106     vedeliku kinemaatiline  viskoosus  (saadud lineaarse interpoleerimise teel)

Katse nr 1:
5


ReD=1.273*                  = 24,619 * 103




3.  Kuluteguri α leidmine (Valem 3)

ehk siis
α=


kus
A= 1,76715*10-4 m2 – diafragma pind
Δρ – rõhulang (Pa)
ρ= 997,6 kg/m3 – vee tihedus 22°C (saadud lineaarse interpoleerimise abil)

Katse 1.
α=

*        =0,687

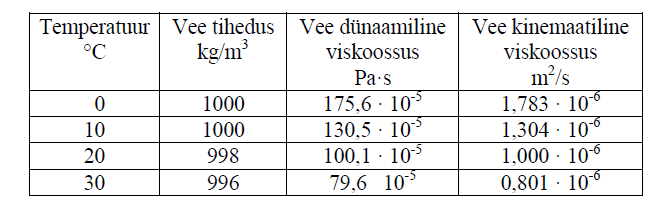

Tabel 1: Vee viskoosuse ja tiheduse  sõltuvus  temperatuurist                                           Tabel 1






6






Graafik 1 Sõltuvuse Q = f (Δ p) graafik                                     Graafik 1
Q = f (Δ p)

y = 6E-08x + 9E-05
R² = 0,9782
0,00045
0,0004
0,00035

0,0003
s)/ 0,00025
3

0,0002
0,00015
Q(m
0,0001
0,00005
0
0
1000
2000
3000
4000
5000
6000
ΔP (Pa)


Graafik 2 Sõltuvuse  α = f (ReD) graafik                                   Graafik 2

7

y = 1E-05x + 0,4356
a=f(ReD)
R² = 0, 9036
1
0,9
0,8
0,7
0,6
 a 0,5
0,4
0,3
0,2
0,1
0
8000
ReD (log)
80000



5  TULEMUSED JA JÄRELDUSED

Mida suurem on rõhulang, seda suurem on vedeliku hulk, mis läbib diafragmat ühe sekundi
jooksul.  Kulu  tegur  α  on  seda  suurem,  mida  suurm  on  rõhulang.  Rõhulangu  vähendamisega
pikenes aeg, mis kulus anma täitumiseks.


8

LISA 1 – KATSEANDMETE TABEL

Tabel 2. Katseandmete ja arvutuste tabel                                             Tabel 2
Nr
Δp (kPa)  Q´(dm3)  τ  (s)
Q  (m3/s)
Re
D

1
5,4
30
75
0.00040
24600
0,687
2
4,4
30
90
0.00033
20300
0,628
3
3,6
30
96
0.00031
19100
0,652
4
3,1
30
110
0.00027
16600
0,612
5
2,4
30
134
0.00022
13500
0,567
