Materjalitehnika instituut
Kodutöö nr 1
Materjali valik - trükipress
Tallinn 2012

1 Koostu funktsioon

Koostuks on trükimasinast valitud detailid, mille funktsiooniks on trükikirja tekitamine paberkandjale.
Koostu tehnilised nõuded:

• Töökindlus.

• Kulumiskindlus detailide omavahelise höördumise vähendamiseks, vajadusel kerge õlitus.

• Sitkus.

• Täpsus valmistamisel.

• Kõik koostu detailid valmistatud metallist.


Töökeskkonnas muutub töötemperatuur vähe, kuna tegemist on mehhaanilise kirjapressiga ning detailide temperatuur ei tõuse väikese töökiiruse tõttu märkimisväärseks.

2 Detaili töötingimuste analüüs

Detaili kujutatud alltoodud joonisel
Joonis 1 Lõõgitempliraud
Detaili funktsioon: lüüa trükimust jälg paberile kirja saamise eesmärgil.
Tehnilised nõuded:

• Sitkus

• Kulumiskindlus

• Paras lõõgitugevus ja selle taluvus

• Valmistamise täpsus


Koormustest mõjub detailile lõõkkoormus, mis kajastub lõõgitempliraua lõõgil vastu paberit ja selle alust.
Materjal:
Materjaliks sobib termotöödeldud teras C45, mida on võimalik kasutada pea igas valdkonnas – ka siin. Piisab vastavast termotöötlusest ja vajalikud omadused antud töötingimusteks ja nõueteks on tagatud.

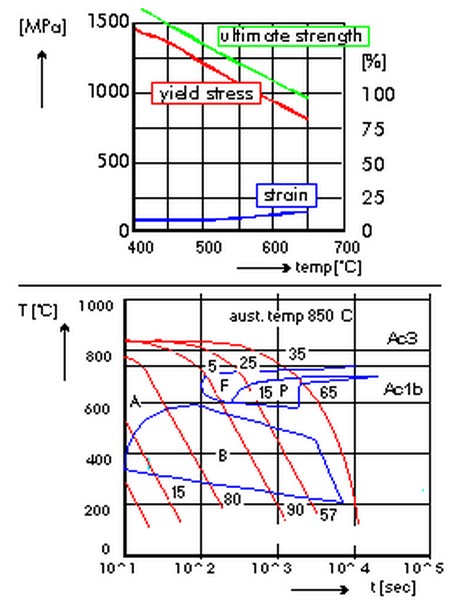

Terase C45 keemiline koostis:
C 0.42-0.50, Si 0.17-0.37, Mn 0.50-0.80, Cr
