Vedelkristallkuvar (0)

Vedelkristallkuvar
Taivo   Kutter
AV12B
Ülevaade

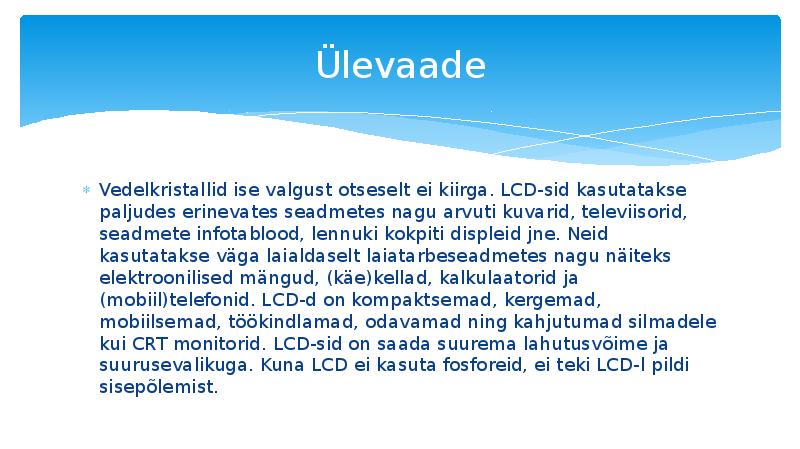

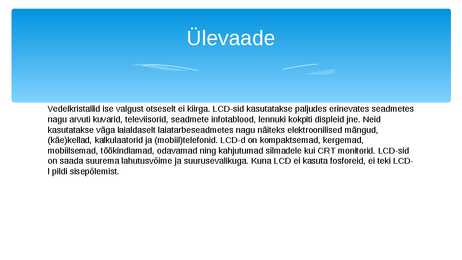

Vedelkristallid ise valgust otseselt ei kiirga. LCD-sid kasutatakse paljudes erinevates seadmetes
nagu arvuti kuvarid , televiisorid, seadmete infotablood, lennuki kokpiti displeid jne. Neid
kasutatakse väga laialdaselt laiatarbeseadmetes nagu näiteks elektroonilised mängud,
(käe) kellad , kalkulaatorid ja ( mobiil )telefonid. LCD-d on kompaktsemad, kergemad,
mobiilsemad, töökindlamad, odavamad ning kahjutumad silmadele kui CRT  monitorid . LCD-sid
on saada suurema lahutusvõime ja suurusevalikuga. Kuna LCD ei kasuta fosforeid, ei teki LCD-
l pildi sisepõlemist.
LCD
Click to edit Master text styles
Second level
●
Third level
●
Fourth  level
●
Fifth level

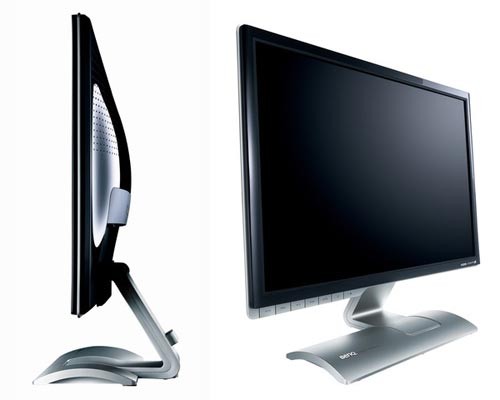

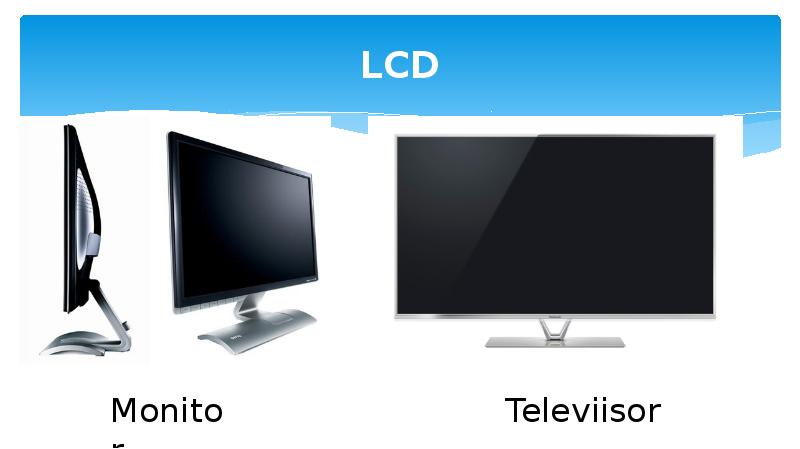

Monitor
Televiisor
Click to edit Master text styles
Second level
●
Third level

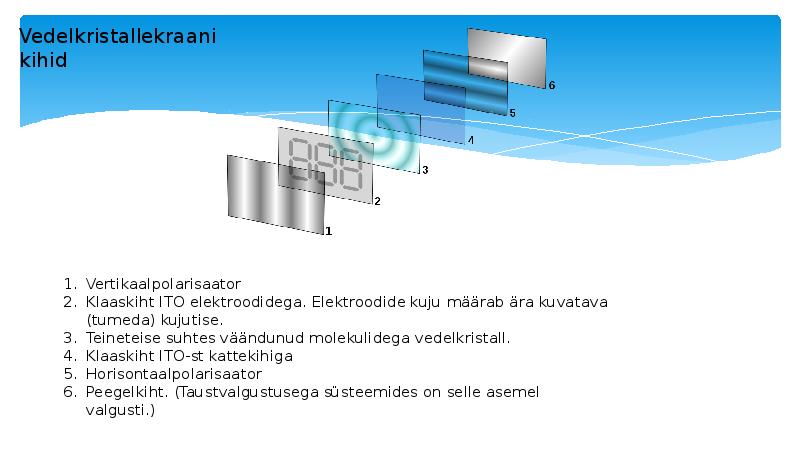

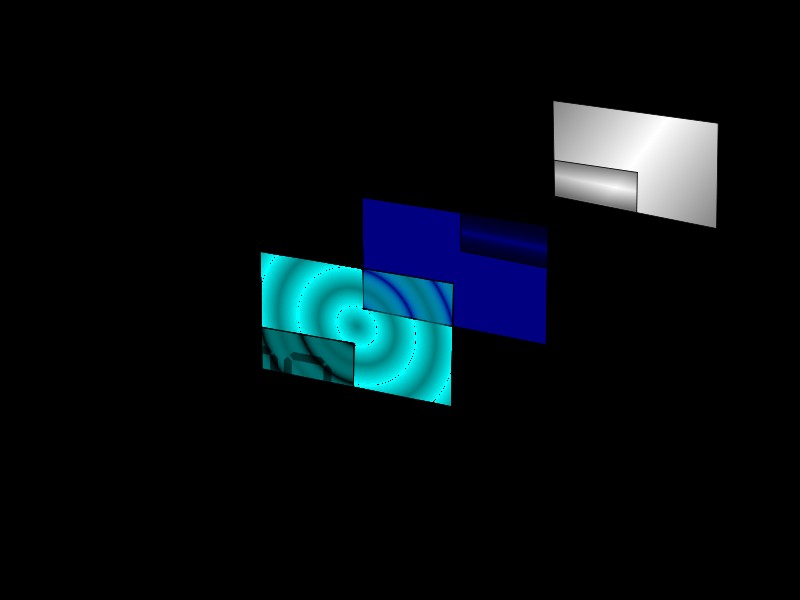

Vedelkristal ekraani
●
Fourth level
kihid
●
Fifth level
1.
Vertikaalpolarisaator
2.
Klaaskiht ITO elektroodidega. Elektroodide kuju määrab ära kuvatava (tumeda)
kujutise.
3.
Teineteise suhtes väändunud molekulidega vedelkristall.
4.
Klaaskiht ITO-st kattekihiga
5.
Horisontaalpolarisaator
6.
Peegelkiht. (Taustvalgustusega süsteemides on selle asemel valgusti.)
Tööpõhimõtted

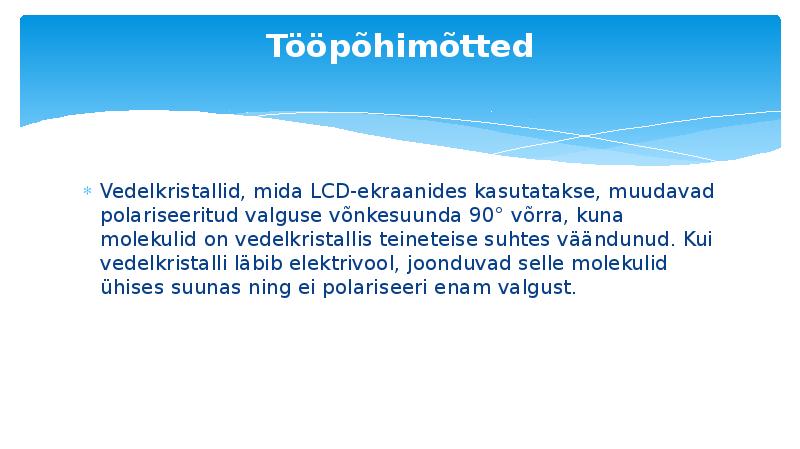

Vedelkristallid, mida LCD-ekraanides kasutatakse, muudavad polariseeritud valguse
võnkesuunda 90° võrra, kuna molekulid on vedelkristallis teineteise suhtes väändunud. Kui
vedelkristalli läbib elektrivool , joonduvad selle molekulid ühises suunas ning ei polariseeri enam
valgust.

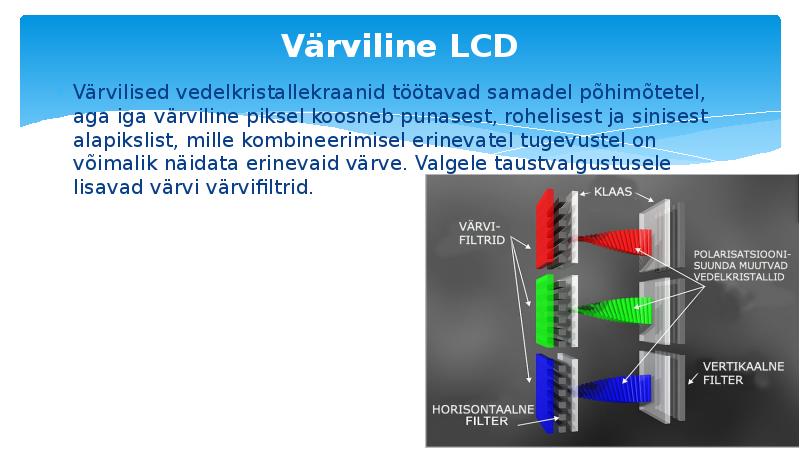

Värviline LCD

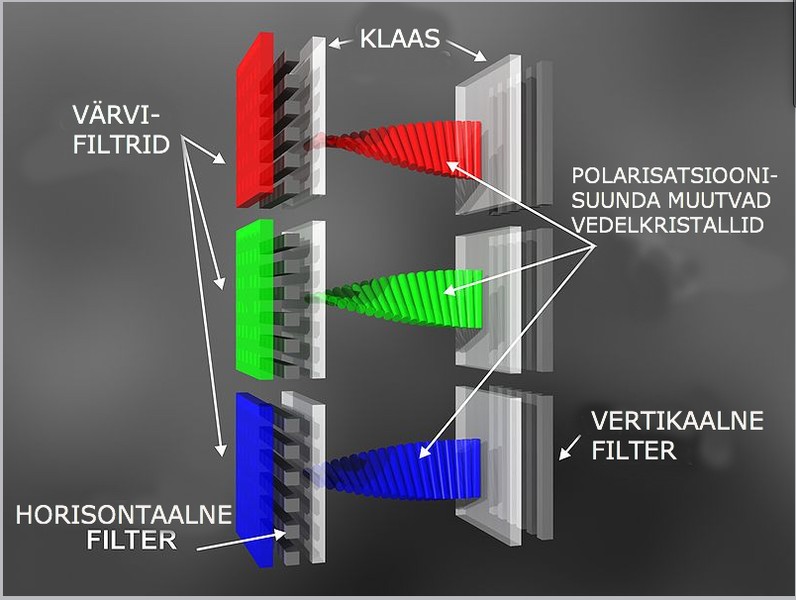

Värvilised vedelkristallekraanid töötavad samadel põhimõtetel, aga iga värviline  piksel koosneb
punasest, rohelisest ja sinisest alapikslist, mille kombineerimisel erinevatel tugevustel on võimalik
näidata erinevaid värve. Valgele taustvalgustusele lisavad  värvi värvifiltrid.

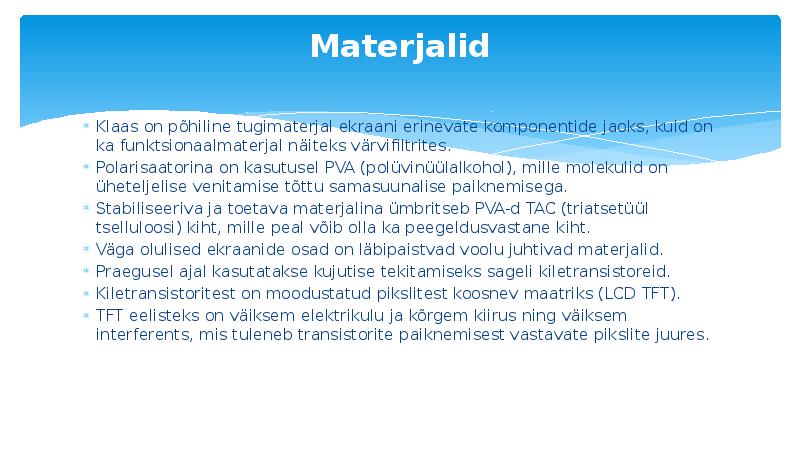

Materjalid

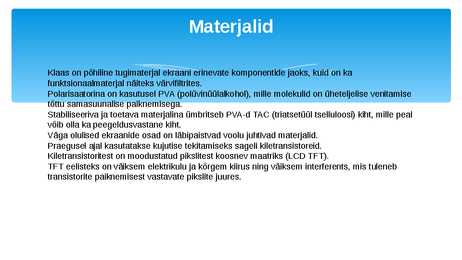

Klaas on põhiline tugimaterjal ekraani erinevate komponentide jaoks, kuid on ka
funktsionaalmaterjal näiteks värvifiltrites.
Polarisaatorina on kasutusel PVA (polüvinüülalkohol), mille molekulid on üheteljelise venitamise
tõttu samasuunalise paiknemisega.
Stabiliseeriva ja toetava materjalina ümbritseb PVA-d TAC (triatsetüül tselluloosi) kiht, mille peal
võib olla ka peegeldusvastane kiht.
Väga olulised ekraanide osad on läbipaistvad voolu juhtivad materjalid.
Praegusel ajal kasutatakse kujutise tekitamiseks sageli kiletransistoreid.
Kiletransistoritest on moodustatud pikslitest koosnev maatriks (LCD TFT).
TFT eelisteks on väiksem elektrikulu ja kõrgem kiirus ning väiksem  interferents , mis tuleneb
transistorite paiknemisest vastavate pikslite juures.
Näitajad

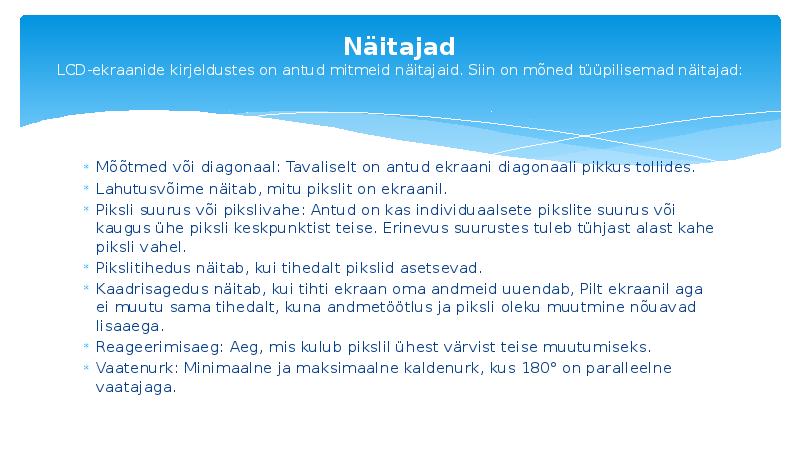

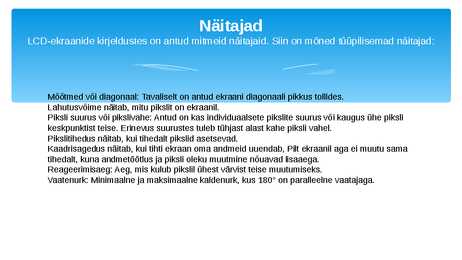

LCD-ekraanide kirjeldustes on antud mitmeid näitajaid. Si n on mõned tüüpilisemad näitajad:
Mõõtmed või diagonaal: Tavaliselt on antud ekraani diagonaali pikkus tollides.
Lahutusvõime näitab, mitu pikslit on ekraanil .
Piksli  suurus või pikslivahe: Antud on kas individuaalsete pikslite suurus või kaugus ühe piksli
keskpunktist teise. Erinevus suurustes tuleb tühjast alast kahe piksli vahel.
Pikslitihedus näitab, kui tihedalt pikslid asetsevad.
Kaadrisagedus näitab, kui tihti ekraan oma andmeid uuendab, Pilt ekraanil aga ei muutu sama
tihedalt, kuna andmetöötlus ja piksli oleku muutmine nõuavad lisaaega.
Reageerimisaeg: Aeg, mis kulub pikslil ühest värvist teise muutumiseks.
Vaatenurk: Minimaalne ja maksimaalne kaldenurk, kus 180° on paralleelne vaatajaga.
