VALUTEHNOLOOGIA (vedelvormimine) (2)

Materjaliteadus - Konstruktsioonimaterjalide tehnoloogia

5 VÄGA HEA

TALLINNA TEHNIKAÜLIKOOL
Materjalitehnika instituut
Metallide tehnoloogia õppetool
Kodutöö aines
МТТ0010 Konstruktsioonimaterjalide tehnoloogia
Töö nimetus VALUTEHNOLOOGIA (vedelvormimine)
Töö nr: 1
Ees- ja perekonnanimi : jeje
Üliõpilaskood:jeje
Rühm:0
Juhendaja :
Eduard Kimmari
Töö tehtud:
Töö esitatud:
18.märts 2012
Töö arvestatud:
Töö eesmärk ja ülesanded:
Töö eesmärk on koostada vastavalt variandile detaili, mudeli, valandi ning koostejoonise eskiisid ning anda lühiülevaade vormi valmistamise protsessist.
Valandi materjaliks on hallmalm ning valamisest kasutatakse masinvormimist, ül variant nr 18.
Liivvormvalu
Liivvormvalu puhul vormitakse valand liivvormis, mille siseõõnsus kopeerib mudeli kuju. Liivvorm koosneb ülemisest ja alumisest vormipoolest.
Valandi kvaliteet sõltub suuresti valandi asendist vormis, seetõttu juhindutakse asendi valikul nõuetest ja soovitustest. Valandi vastustusrikkad osad paigutatakse vormi alumisse ossa , mis tagab parema kvaliteedi. Loomulikult määrab valandi asendi mudeli eemaldamise võimalikkus.
Mudel on puidust, alumiiniumsulamist, vahtplastist või plastist koostatud valandi jäljend, mis erineb valandist ümardatud nurkade, valukallete ning suuruse poolest. Suuruse einevus tuleneb sulametalli kahanemisest tardudes ning samuti ka töötlusvarude vajalikkusest.
Kärne kasutatakse avade ning õõnsuste saamiseks valandites. Kärnid tehakse liiva ning sideaine segust .
Valukanalite süsteem on vajalik sulametalli juhtimiseks vormi.
Masinvormimine
Kasutatakse valuvormide sari- ja masstootmisel. Vormitakse kahte vormikasti ning kasutatakse mudeli asemel mudelplaate. (Vormitakse ka vormikastita või virnvormimise, kärnvormimise, põrand- või vaakumvormimise meetodi teel.) Põhioperatsioonid, seguga täitmine, tihendamine ning mudelplaatide eemaldamine vormist , on mehhaniseeritud, mis tagab suurema täpsuse ning tootlikkuse.
Kasutatakse vormimismasinaid- liigituvad: press-, raputus-, puhur -, heitur-, impulls- ja kombineeritud masinad - ning kärnimasinaid.
Pärast valandi vormist eemaldamist, puhastatakse see juga-või trummelpuhastuse teel, millele eelneb valukanalite eemaldamine. Puhastusviisina on kasutusel ka elektrokeemiline puhastus, mille käigus erilahuses vormi- ja kärnisegu jäägid lahustuvad.

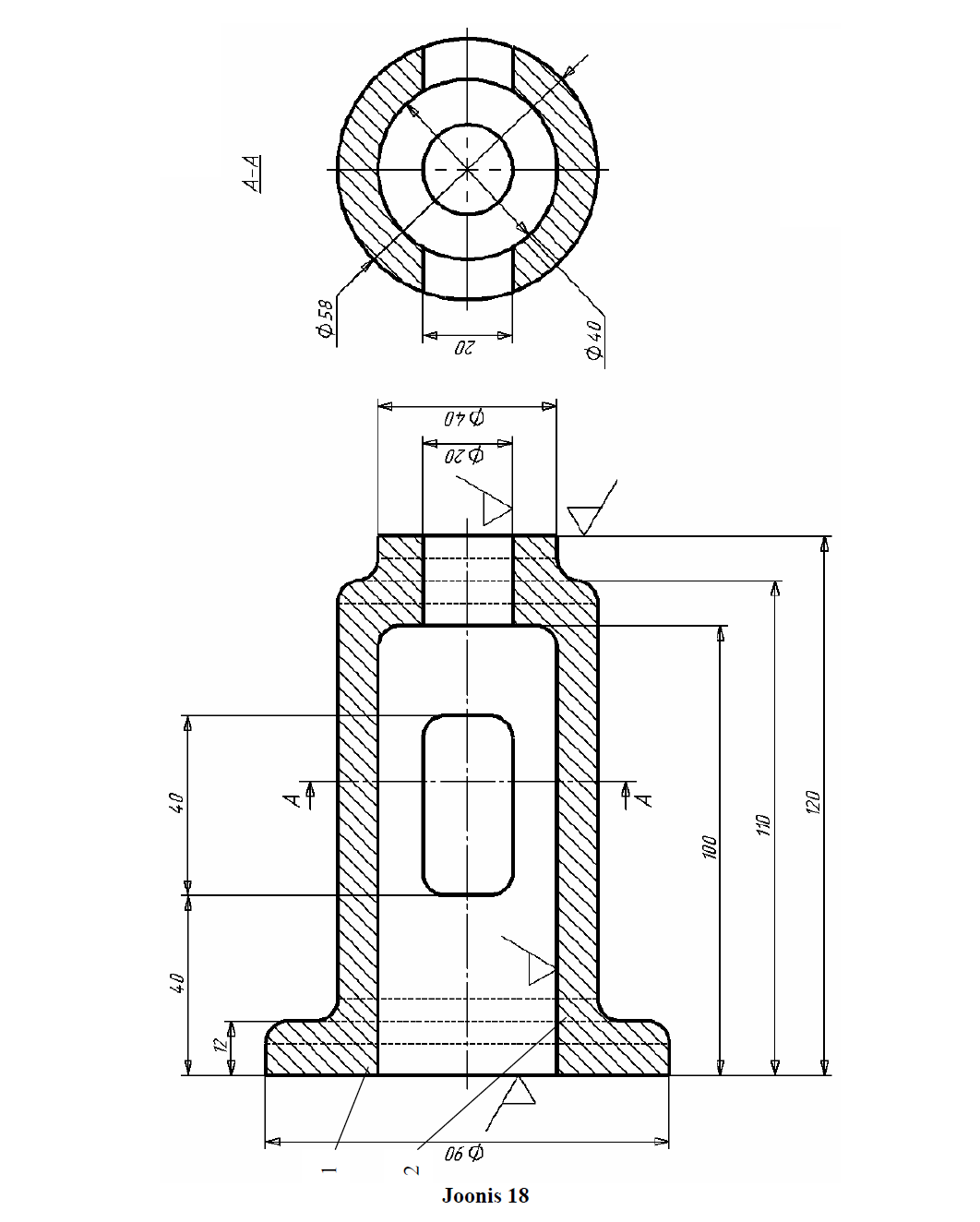

Lähteülesanne, nr 18

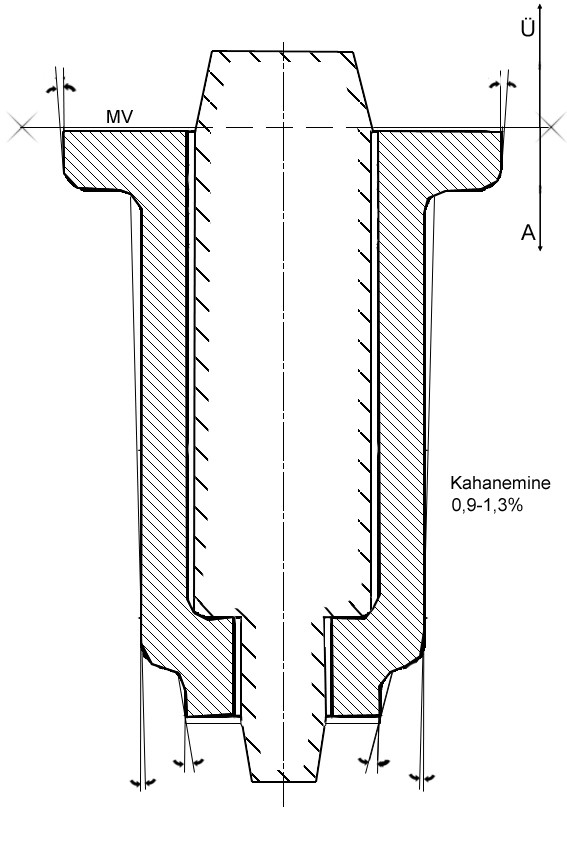

Valandi joonis

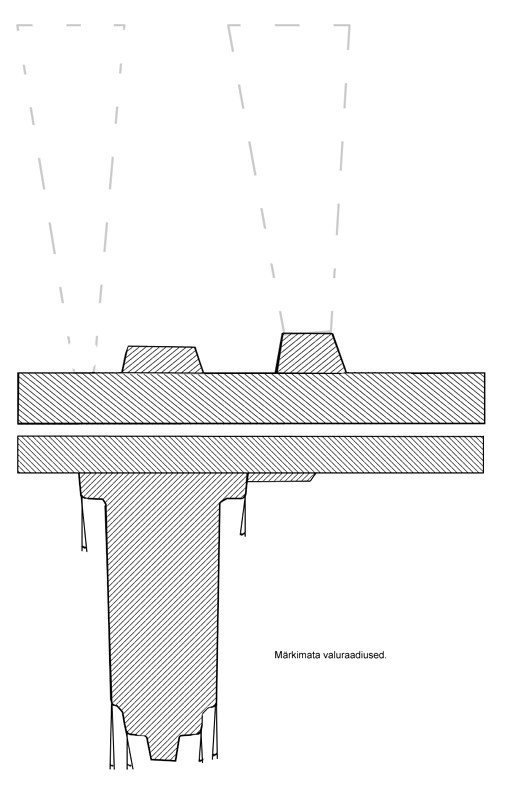

Mudelplaadid

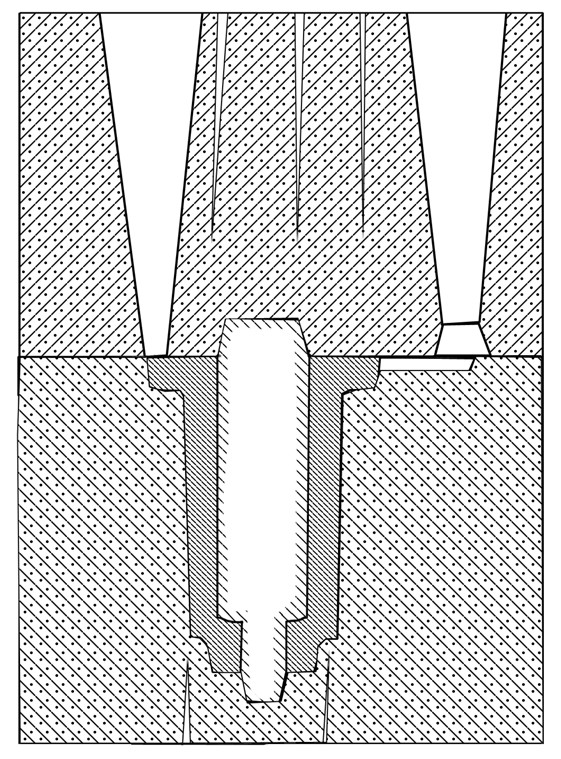

Koostejoonise eskiis
