KMT kodutöö VALUTEHNOLOOGIA variant 18 (0)

2
1. joonestada variandile vastava detaili joonis
2. joonestada valandi joonis, millel näidata ära tinglikult ära töötlusvarud, valukalded ja kärn
3. joonestada mudeli joonis (mudelplaadi)
4. joonestada koostatud vormi joonis koos vormikasti, kärni ja valu kanalite süsteemi elementidega
5. anda vormimis- ja valamisoperatsioonide kirjeldus kuni valandi kvaliteedi kontrollini. + skeem
Töö Hinne 85 punkti 100st
Hinde viis alla: töötlusvaru (-5%); mudelplaadid (-5%);
koostatud valuvorm (-5%)
Detaili joonis. v. 18
Masinvormimine
Kasutatakse valuvormide sari- ja masstootmisel. Vormitakse kahte vormikasti ning
kasutatakse mudeli asemel mudelplaate. (Vormitakse ka vormikastita või
virnvormimise, kärnvormimise, põrand- või vaakumvormimise meetodi teel.)
Põhioperatsioonid, seguga täitmine, tihendamine ning mudelplaatide eemaldamine
vormist , on mehhaniseeritud, mis tagab suurema täpsuse ning tootlikkuse.
Kasutatakse vormimismasinaid- liigituvad: press-, raputus-, puhur -, heitur-, impullsja
kombineeritud masinad - ning kärnimasinaid.
Pärast valandi vormist eemaldamist, puhastatakse see juga-või trummelpuhastuse
teel, millele eelneb valukanalite eemaldamine. Puhastusviisina on kasutusel ka
elektrokeemiline puhastus, mille käigus erilahuses vormi- ja kärnisegu jäägid
lahustuvad.

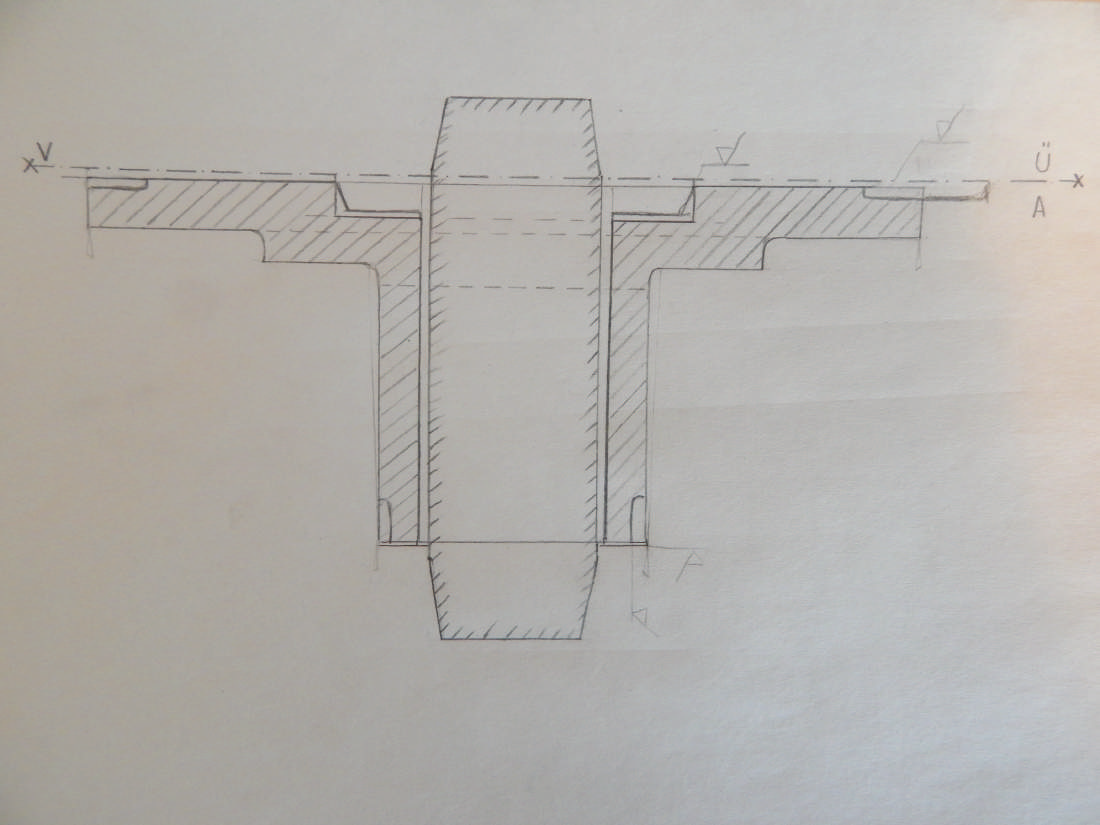

Valandi joonis

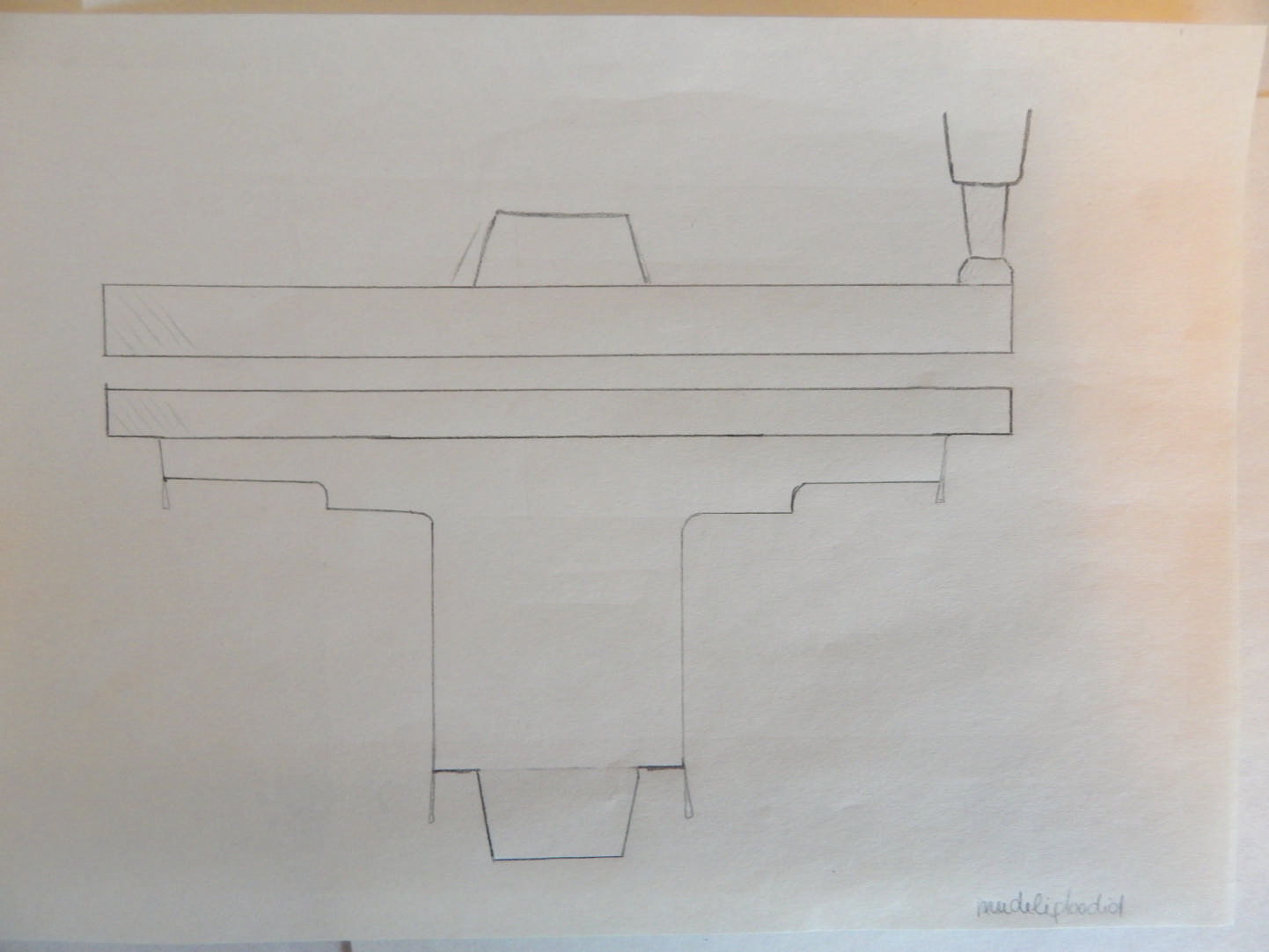

Mudelplaadid

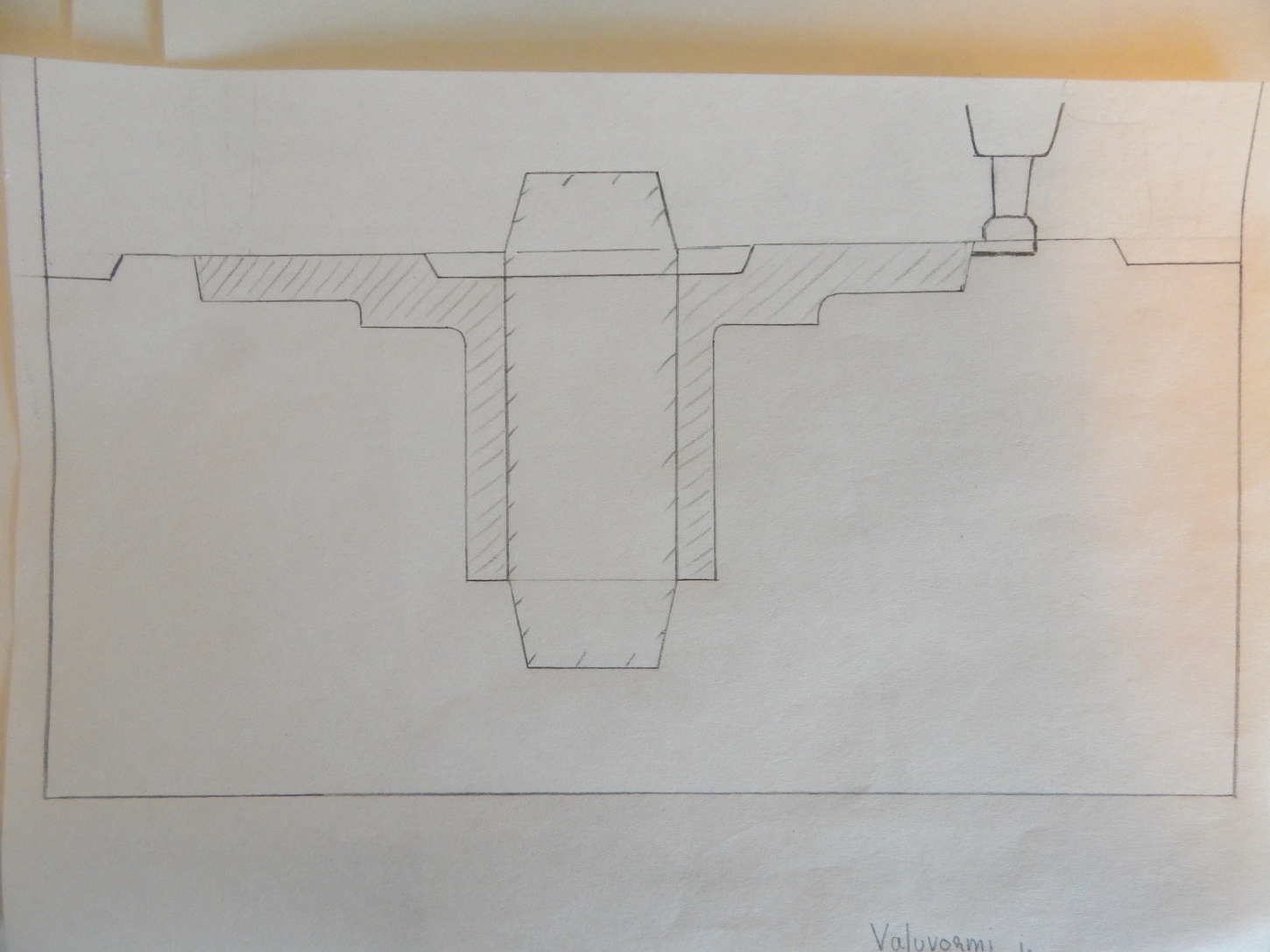

Valuvorm
Vormimisoperatsioon
Tänapäeval asendatakse käsitsivormimine üha sagedamini masinvormimisega, seda isegi
väikeseeria- ja individuaaltootmises. See võimaldab käsitsivormimisega võrreldes suurendada
töötootlikkust, vähendada valutsehhi tootmispinda ja tunduvalt tõsta töökultuuri.
Masinvormimise puhul on suur tähtsus mudelikomplektil. Kõige sagedamini kasutatakse
metallist mudelplaate.
Põhilised vormimismasina tüübid on järgmised:
1) käsivormimismasinad, mille puhul on mehhaniseeritud ainult mudeli eemaldamine vormist. Nendega
valmistatakse väikesi vorme.
2) pealt- või altpressimisega vormimismasinad, mille puhul vormisegu tihendamine on mehhaniseeritud
hüdraulilise või pneumaatilise mehhanismi abil
3) raputusmasinad, mis tihendavad vormisegu vormkasti raputamisega
 4) seguheitjaid kasutatakse suurte vormide ja kärnide valmistamisel vormkastide seguga täitmiseks ning
segu tihendamiseks.
5)  Pneumaatilised pressmasinad on valutööstuses laialt kasutatavad, sest nad võimaldavad vormimist
automatiseerida. Töötavad suruõhuga rõhul 5….7 atü.
Valamisoperatsioon
Valamiseks tuleb vorm (mudelplaadid ) kokku panna ning fikseerida . Valamisel tuleb ka jälgida, et püst-
kanal oleks kogu valamise ajal ühtlaselt täidetud. Valamise võib lõpetada alles siis, kui tõusukanal on
täitunud. Pärast valamist...  vorm avada.
Ettevaatust ! Värskelt valatud valand on kuum!
Kvaliteedi kontroll
Kontrollis tuleb jälgida, et ei ole tekkinud kahanemistühikuid, gaasipoore ega ebakvaliteetselt valmi-
statud vormist tingitud defekte.
