LABORATOORNE TÖÖ NR 7: PINDADE SOOJUSKI RGUSE
HINDAMINE IP TERMOMEETRI ABIL
Kuupäev:
Nimi:
23.04
Pindade soojuskiirguse hindamine IP
Kellaaeg:
termomeetri abil
8:00
(12:00)

Kursus :


TÖÖ EESMÄRGID
1. Uurida  kombineeritud   infrapuna  ja kontakt-termomeetri tööd, infrapuna režiimis.
2. Tutvuda valguse neeldumisega erinevat värvi  pindades .
TÖÖVAHENDID
Hõõglamp  võimsusega  vähemalt  10  W,  Fluke  kombineeritud  infrapuna  ja  kontakt- termomeeter ,
värvikaart  (konsentratsioonidega),  spektrivärvide  diagramm,  uuritavatele   pindadele   soojuslikku
isolatsiooni pakkuv alus.
TEOREETILINE OSA
Heledus ja  tumedus
Kõik kehad – nii  tahked , v
  edelad kui g
  aasilised – kiirgavad soojuskiirgust, kui n
  ende t emperatuur on
suurem  absoluutsest  nullist,  st  T  >  0  K.  Soojuskiirguseks  ehk  infrapunakiirguseks  nimetatakse
elektromagnetkiirguse seda  osa, mille  lainepikkus   jääb vahemikku  3·10-4 – 7,5·10-7 m  (piirid  pole
päris täpsed).
Keha  kiirgustegur  e  iseloomustab  keha materjali. Kui keha on musta värvi, siis  kiirgab ta  soojust
väga  intensiivselt ning e on lähedane ühele. Läikiva  pinnaga kehadel on e ligikaudu 0. Järelikult on
nende kehade  soojuskiirgus  praktiliselt olematu. S
  ama võib v
  äita k
  a s oojuskiirguse neeldumise kohta
–  tumedad  kehad  neelavad  soojust väga hästi ning läikivad äärmiselt halvasti.
1
Tallinna Tehnikaülikool  _
                                                                         Riski­ ja ohutusõpetus

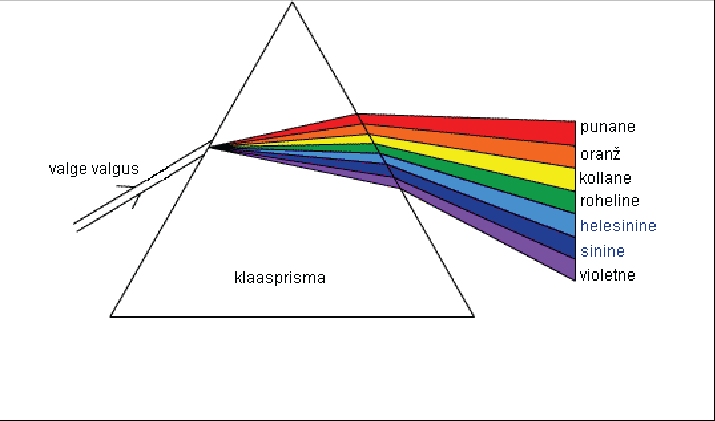

Liitvalgus
Liitvalguseks nimetatakse valgust, mis koosneb kõigist spektri värvidest.
Värviliste pindade värvilisena  tajumine
Liitvalguse  pinnale  suunamisel, peegeldab pind tagasi seda värvi valgust, mis värvi pind ise on, kõik
ülejäänud  värvi   valgused   aga  neelduvad  pinnas.  Seega  näiteks  sinine  pind  peegeldab tagasi  sinise
valguse, ent punane, roheline jt valgused neelduvad temas.
Kui  mitme  uuritava  pinna  materjal  ja  tumedus  on  sama  (ei  saa  esineda seda, et mõni pind neelaks
valgust  paremini  kui teine lähtudes  tema  tumedusest)  siis sõltub   valgusenergia   neeldumine   eelkõige
pinna värvusest.
Pinna  värvus  määrab  ära  antud  juhul  selle,  mis  värvi  valgust tagasi  peegeldatakse ehk  missuguse
lainepikkusega  valgus  antud  värvuses  ei  neeldu.  Erinevat  värvi  valgustel  on  teatavasti  erinevad
lainepikkused, mis on toodud tabelis 1 (andmeanalüüsi osas).
Valguse energia
Footoni1  energia  ja  sageduse  vahel  esineb seos: mida suurem  on sagedus, seda suurem on footoni
energia. Iga footoni energia on seega määratud valemiga
E = h ∙ ν,
(1)
kus
E – footoni energia [1 J]
h – Plancki konstant (h = 6.626∙10­34 J∙s)
ν ­ valguse sagedus [1 Hz]
Lainepikkuse  ning sageduse  vahel  esineb  aga  seos:  mida  suurem  on  lainepikkus,  seda  väiksem on
sagedus:

(2)
1
Footon – valgusosake ehk energiaportsjon, millel on olemas oma mass ning energia, mis sõltub sagedusest.
Footonil puudub seisumass, liigub alati valguse kiirusega.
2
Tallinna Tehnikaülikool  _
                                                                         Riski­ ja ohutusõpetus
kus
λ – valguse lainepikkus [1 m]
c – valguse kiirus (c = 3∙108 m/s)
ν ­ valguse sagedus [1 Hz]
Seega  suuremate  lainepikkustega  valgustel  on  väiksem  sagedus,  ning  seetõttu  on  neis  ka  energia
väiksem. Seega teades valguse lainepikkust saab tema energia avaldada läbi valemi:
(3)
Siinkohal  tuleks aga kindlasti enne  arvutusi  veenduda kasutatavate suuruste mõõtühikuis. Töö lõpus
lisas   1  on  toodud  elektromagnetlainete  skaala,  kust on võimalik kontollida arvutuste käigus saadud
tulemuste suurusjärgu korrektsust.
Värvilisse pinda neelduv energia
Kuivõrd  kasutatavast  valgusallikast  tuleb  pidevalt  liitvalgust,  võib  eeldada,  et  keha  pinnale  langev
valgusenergia  on  võrdne  pinnas   neeldunud   valgusenergia  ning  pinnalt  peegeldunud  valgusenergia
summaga , lähtudes energia jäävuse seadusest:
E  = E  + E ,
(4)
L
N
P
kus
E  – Keha pinnale langev energia [1 J]
L
E  – Pinnas  neeldunud energia [1 J]
N
E  – Pinnalt peegeldunud energia [1 J]
P
Olles  tutvunud  füüsikaga,  mis  käsitleb  valguse  energiat  ning  valguse  neeldumist­peegeldumist  on
mõistetav,  et  näiteks  punaselt  pinnalt  peegeldub  väiksem  kogus  energiat  kui   siniselt   pinnalt.  Et
mõlemale  pinnale  langeb  aga  sama  kogus  energiat,  siis  lähtudes  energia  jäävuse  seadusest,  peab
neelduma punases pinnas rohkem energiat kui  sinises , seega p
  eaks punase k
  eha t emperatuur tõusma
rohkem.
TÖÖ KÄIK
I OSA: SEADISTAMINE
3
Tallinna Tehnikaülikool  _
                                                                         Riski­ ja ohutusõpetus
Tutvuge  infrapuna  termomeetriga  mõõtmisega.  Termomeeter  on  mõeldud  mõõtmaks   temperatuure
vahemikus ­40...+550 oC.
NB! Mõõtmine toimub  laserkiire  abil, vältige laserkiire sattumist nahale või silma.
Andmete kogumiseks  tuleb  alla vajutada päästik. Päästiku vabastamise järel püsib seadme ekraanil
viimane mõõtetulemus kuni u
  ue m
  õõtmiseni või s
  eadme v
  äljalülitumiseni. Termomeeter on seadistatud
mõõtma  temperatuuri  Celsiuse  skaalal,  seda  tähistab  ekraanil märk o
  C. Kui  seadistus  peaks olema
muutunud, paluge juhendajal see taastada.
Uuritavad värvilised pinnad asetatakse päikese kätte või hõõglambi valgusesse.
II OSA: MÕÕTMINE
Uuritavatele  pindadele  peaks  valgus  langema  võimalikult  ühtlaselt.  Seega
tuleks hoida pidevalt sama distantsi h
  õõglambi p
  inna p
  oolseima külje (st kolvi
tipu)  ja  uuritava  pinna  vahel.  Vahetades  uuritavat  värvipinda,  reguleerida
lambi  kõrgus  sobivaks  –  hõõglambi  kolvi  tipp  peab  olema samal  kõrgusel
uuritava  pinna  tsentriga.  Ka  peaksid  olema  pinnad  soojuslikult  isoleeritud
esemetest,  mis  võiksid  neid  jahutada  (nt  betoonsein)  mõõtmiste  ajal  ning
rikkuda katsetulemusi.
Iga  individuaalse  mõõtmisperioodi  jooksul  tuleks  vältida  nii  hõõglambi  kui
ka  uuritavate  pindade liigutamist. Termomeetriga t uleb l ugeda näitu võimalikult uuritava p
  inna lähedalt
(sest uuritavad t estpinnad o
  n v
  äikesed ning n
  t 30 cm kauguselt on mõõdetava p
  inna  diameeter  ca 3,8
cm).
Lähedalt  mõõtmise  korral  tuleb  samas  jälgida,  kas  sensori  ette  jääv  reaalne  mõõdetav  pind  ja
indikaatorlaseriga   markeeritud   mõõtmisala   tsenter   ühtivad  omavahel.  Kui  ei  ühti,   korrigeerida
temomeetri sensori asukohta uuritava pinna suhtes!
4
Tallinna Tehnikaülikool  _
                                                                         Riski­ ja ohutusõpetus
Mõõta igal pinnal võimalikult s
  amas p
  unktis k
  ogu m
  õõteseeria jooksul. Kindlasti v
  ältida mõõtmist ü
  le
hõõglambi,  sest  sellisel  juhul  kuumutab  hõõglamp  termomeetrit  ning  näidud  tulevad  ebatäpsed.
Lisaks võib sellise väära metoodika kasutamise korral mõõteseadme rikkuda.

Mõõtmine toimub kahes osas:
1.
Uurige  valguse  neeldumist  värvikaardil,  kus  on  antud  erinevad  värvused  erinevate
tumedusastmetega.  Mõõtmiste  käigus  vaadelge  erinevaid  värvusi,  millel  on  sama  tumedusaste
(märgitud  %).  Esimene  mõõtmine viige läbi ajahetkel  t  =  0  s. Esimese mõõtmise ajal mõõtke ära
kõikide  uuritavate  pindade  algtemperatuurid.  Seejärel  registreerige  ettenähtud  ajavahemike  järel
üksiku värviruudu (nt punase) temperatuurid. Seejärel l aske p
  indadel j ahtuda a
  lgtemperatuurini, enne
uue värvuse juurde liikumist. Korrake mõõtmisi järgmiste värvidega. Tulemused märkida tabelisse 2.
2.
Enne  spektrivärvide   diagrammi   mõõtmist  oodake  kuni  värvikaardi  pinnad  on  saavutanud
algtemperatuuri   (siis  ilmselt on jõudnud jahtuda ka diagramm algtemperatuurini, mis paratamatult on
eelnevalt  soojenenud  värvikaardiga  läbiviidud  katsete  ajal).  Korrigeerige  lambi  asendit  diagrammi
suhtes.  Korrake  mõõtmisi  sarnaselt  eelmise  mõõtmise  metoodikale.  Valige  kolm  testvärvi  ja
sooritage  esmased  mõõtmised,  ilma  pindu  hõõglambiga  soojendamata.  Seejärel  hakake  pindu
soojendama ning mõõtke tulemused sarnaselt esimesele katseosale. Tulemused kandke tabelisse 3.
NB!  Esimene  mõõtmine  viige  läbi  ilma  pindu  soojendamata,  mõõtes  nende  temperatuuri
enne hõõglambi sisselülitamist.
ANDMETE ANALÜÜS
Töös  kasutatava  lambi võimsus on …..150.... W.
Töös kasutatava IP termomeetri laseri võimsus on ……….. (märgi ka ühikud).
Lambi kaugus testpindadest on …25… cm.


Täiendada
tabelit
1
5
Tallinna Tehnikaülikool  _
                                                                         Riski­ ja ohutusõpetus
kasutades
valemit (3).

NB!  Energiate  arvutamisel jälgi ühikuid!

 1 nm = 10−9m

Footoni energia ühikuks on 1 eV

 1 eV = 1,6×10­19 J

Tabel 1. Seosed värvuste ja valguse lainepikkuse vahel vaakumis.
Keskmine
Lainepikkus
Energia
Energia
Värvus
lainepikkus
[1 nm]
[1 J]
[1 eV]
[1 m]
Punane
760…..630
0,000000695
2,9*10^ ­19
1,79
Oranž
630…..600
0,000000615
3,2*10^ ­19
2,02
Kollane
600…..570
0,000000585
3,4*10^ ­19
2,12
Roheline
570…..520
0,000000545
3,6*10^ ­19
2,28
Helesinine
520…..470
0,000000495
4,0*10^ ­19
2,51
Sinine
470…..420
0,000000445
4,5*10^ ­19
2,79
Violetne
420…..380
0,0000004
5,0*10^ ­19
3,11
Tabel 2. Valguse neeldumine värvikaardil, pindade temperatuurid.
Värvus
Temp [1 oC]  Temp [1 oC]  Temp [1 oC]  Temp [1 oC]  Temp [1 oC]
(tumedus: 100%)
(t = 0 s)
(t = 20 s)
(t = 40 s)
 (t = 60 s)
 (t = 80 s)
Punane
23,7
27,5
28
28,5
28,8
Roheline
23,3
27,1
27,8
28,3
28,8
Sinine
23,8
27,0
28,0
28,5
29,6
Tabel 3. Valguse neeldumine spektrivärvide  diagrammil , pindade temperatuurid.
Temp [1 oC]  Temp [1 oC]  Temp [1 oC]  Temp [1 oC]  Temp [1 oC]
Värvus
(t = 0 s)
(t = 20 s)
(t = 40 s)
 (t = 60 s)
 (t = 80 s)
Kollane
23,5
27,0
27,8
28,3
28,6
Roheline (tume)
23,6
28.6
29,2
30,4
30,6
Punane (tume)
23,5
26,8
26,9
27,4
27,8
6
Tallinna Tehnikaülikool  _
                                                                         Riski­ ja ohutusõpetus

KÜSIMUSED
Arvutused  ja  vastused  küsimustele  esitada  lisalehel.  Graafikute  esitamisel  kasuta  teljestiku  pinda
maksimaalselt ära, et graafikute järgi oleks võimalikult mugav järeldusi teha
1. Täiendage  teljestikku  1  nii,  et  sellel  esitatud   graafikud   kirjeldaksid  värvikaardi  pindade
soojenemist  aja  jooksul.  Sõnastage,   missugust   tendentsi  on  märgata  graafikul?  Kas  see  on
vastavuses teooriaga?
2. Täiendage  teljestikku  2  nii,  et  sellel  esitatud  graafikud  kirjeldaksid  spektrivärvide  diagrammi
soojenemist  aja  jooksul?  Sõnastage,  missugust  tendentsi  on  märgata  graafikul?  Kas  seos, mis
tekib on sama mis eelmisel graafikul? Selgitage miks?
3. Selgitage, mis seos  on  valgusel ja  pinna värvusel,  mida kujutavad endast musta ja valget värvi
pinnad? Miks ei toodud lainepikkusi nende värvuste  kohta?
4. Miks  tuleb  katsete  käigus  hoida   distants   hõõglambi  kolvi  ja  uuritavate  pindade  vahel
konstantsena ent lambi kõrgust lauast tuleb pidevalt muuta?
5. Miks  on  oluline  laserite  kasutamisel  (seda  isegi  nii  madalate  võimsuste  korral  nagu  on   laser
kaardikepil  ehk  pointeril
2 ja  ka  antud  töös  kasutatava  IP  termomeetri  indikaatorlaseril)
juhinduda  ohutusnõuetest?
5.1. Mis võimsusega on töös kasutatav IP termomeetri laser?
5.2. Kui  võimsaid lasereid   teaduses /tööstuses jms kasutatakse? Mida tuleb nendega töötamisel
silmas pidada?
5.3. Missugused võivad olla laserite väärkasutamise tagajärjed? Too näiteid erinevate v
  õimsuste
kohta?
6. Formuleerige järeldus saadud tulemuste kohta.



2 Üldiselt on laserpointerid vähem kui 1 ­ 5 mW, ent võimalik soetada ka võimsamaid.
7
Tallinna Tehnikaülikool  _
                                                                         Riski­ ja ohutusõpetus

Graafik  1. Valguse neeldumine värvikaardil


Graafik 2. Valguse neeldumine spektrivärvide diagrammil.
Lisalehel on graafikud.






8
Tallinna Tehnikaülikool  _
                                                                         Riski­ ja ohutusõpetus

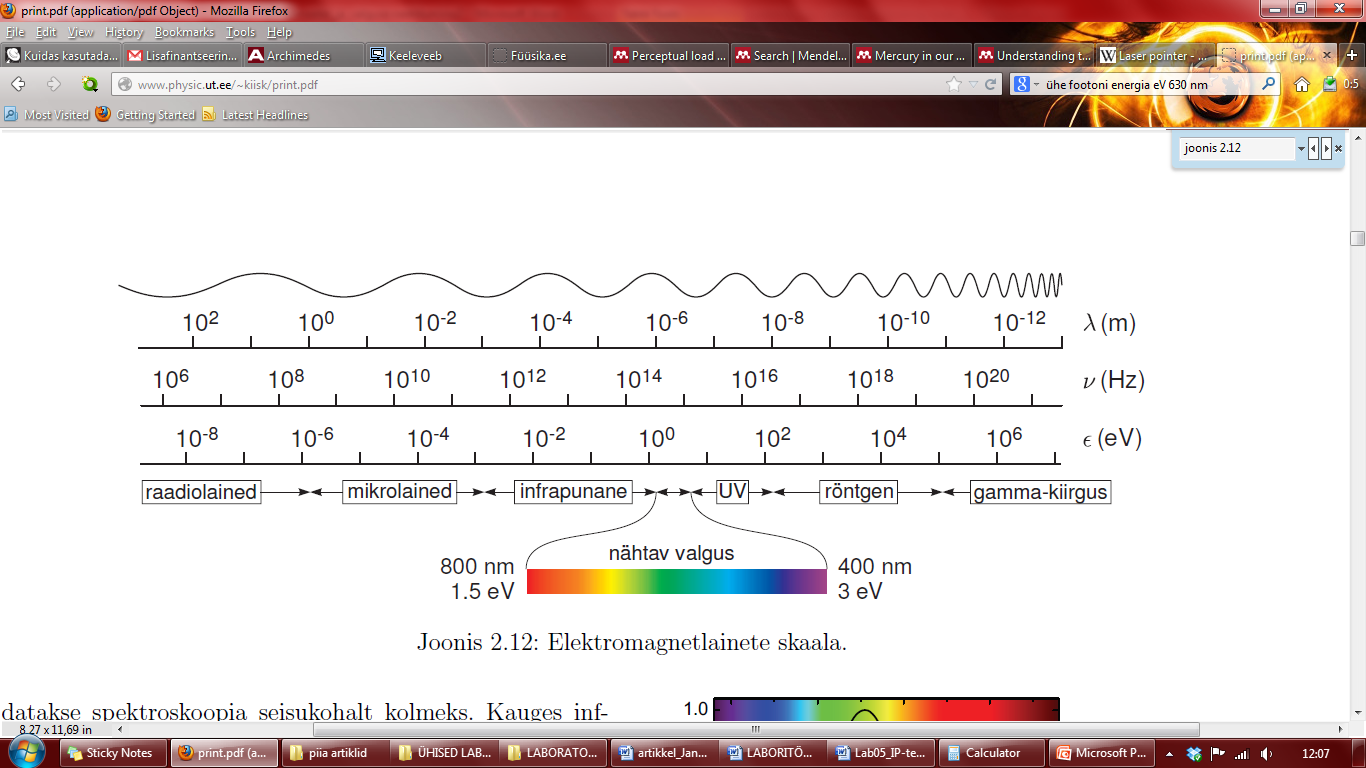

Lisa 1
Elektromagnetlainete skaala (allikas:  Kiisk , V., “Spektroskoopia alused”, loengukonspekt täiendatud 2012)




















9
Tallinna Tehnikaülikool  _
                                                                         Riski­ ja ohutusõpetus
Lisaleht

1.  Joonis 1 ( teljestik )
Kõrgemaid lainepikkusi neelav pind peaks kiiremini soojenema. Punast ja rohelist võrreldes
see nii ongi. 100% see teooriaga siiski vastavuses pole, ilmselt on süüdi printer, kuna siniste
toonide tumendamiseks kasutatakse musti täppe mis põhjustavad energia suurema neeldumise
võrreldes puhta sinise tooniga.

2.  Joonis 2 (teljestik)
Tendets on sama, sest üldine reeglistik lainepikkuste neeldumise ja nende energiate vahel
kehtib ka siin.

3.  Valgus ja pinna värvus on seotud valguse spektrist.
Pinna  värvus  määrab  ära  antud  juhul  selle,  mis  värvi  valgust tagasi  peegeldatakse ehk  missuguse
lainepikkusega  valgus  antud  värvuses  ei  neeldu.  Erinevat  värvi  valgustel  on  teatavasti  erinevad
lainepikkused.

10
Tallinna Tehnikaülikool  _
                                                                         Riski­ ja ohutusõpetus
Valget ja musta värvi pinnad kujutavad endast neutraalvärve, ehk värvituid värve.
Valge ja m
  usta k
  ohta e
  i ole t oodud lainepikkused, s
  est k
  ui keha o
  n m
  usta v
  ärvi, s
  iis kiirgab ta s
  oojust
väga  intensiivselt  ning  e  on  lähedane  ühele. Läikiva  pinnaga  kehadel,  nt  kui valget  värvi, siis  on  e
ligikaudu  0.  Järelikult  on  nende  kehade  soojuskiirgus  praktiliselt  olematu.  Must  neeldub,  valge
peegeldab.
4.Katsete  käigus tuleb hoida  distants  hõõglambi kolvi ja  uuritavate pindade vahel konstantselt ning
kõrgust  tuleb  pidevalt  muuta  sest  energia  hajub  distantsil,  värvipinnad  aga  paiknevad  erinevatel
kõrgustel, seega tuleb  langemisnurka samana hoidmiseks lambi kõrgust muuta.

5. Oleline on laserite kasutamisel juhinduda o
  hutusnõuetest s
  est i nimese s
  ilm ei o
  le kohanenud otsese
valgusega  ning laseri valgse puhul on tegemist tugevalt konsentreeritud valgusenergiaga.
5.1
