1. Kuidas liigitatakse tööpõhimõtte järgi transistore? Mis vahe neil on? Tööpõhimõtte järgi jagatakse nad bipolaartransistorideks (juhtivuses osalevad elektronid ja augud) ja unipolaar- ehk väljatransistorideks (juhtivuses osalevad elektronid või augud). Bipolaartransistore tüüritakse sisendvooluga, väljatransistore tüüritakse sisendpingega. 2. Kirjeldage lühidalt kahe erineva transistoriliigi tüürimise põhimõttelist vahet Bipolaartransistore tüüritakse sisendvooluga, väljatransistore tüüritakse sisendpingega. 3. Loetlege transistori kolm tööreziimi 4. Loetlege bipolaartransistori kolm lülitust ning kirjeldage lühidalt nende lülituste põhiomadusi Ühise baasiga-, emitteri- ja kollektoriga. 5. Nimetage unipolaartransistoride (väljatransistoride) kuus eri liiki Ühise emitteriga-, lättega-, baasiga-, paisuga-, kollektoriga ja neeluga.. 6

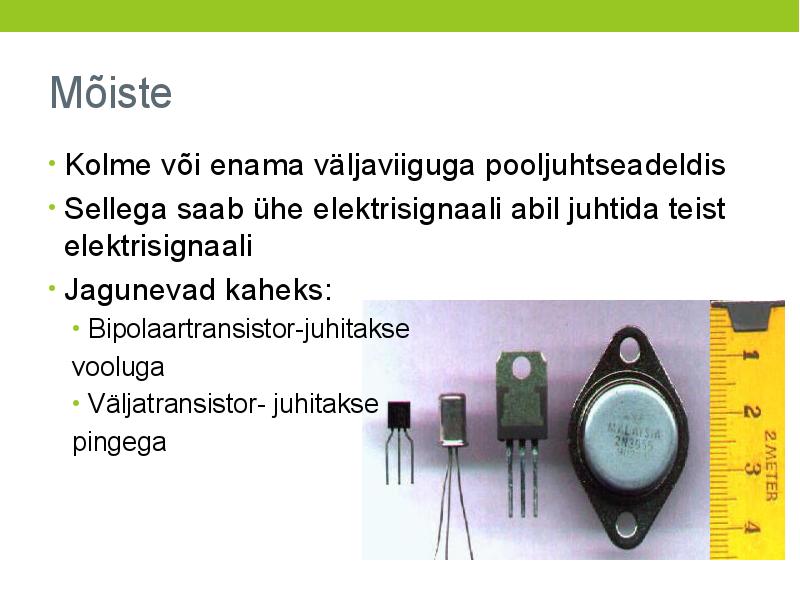

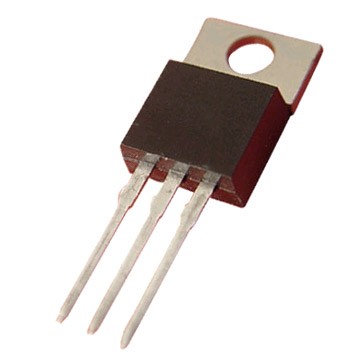

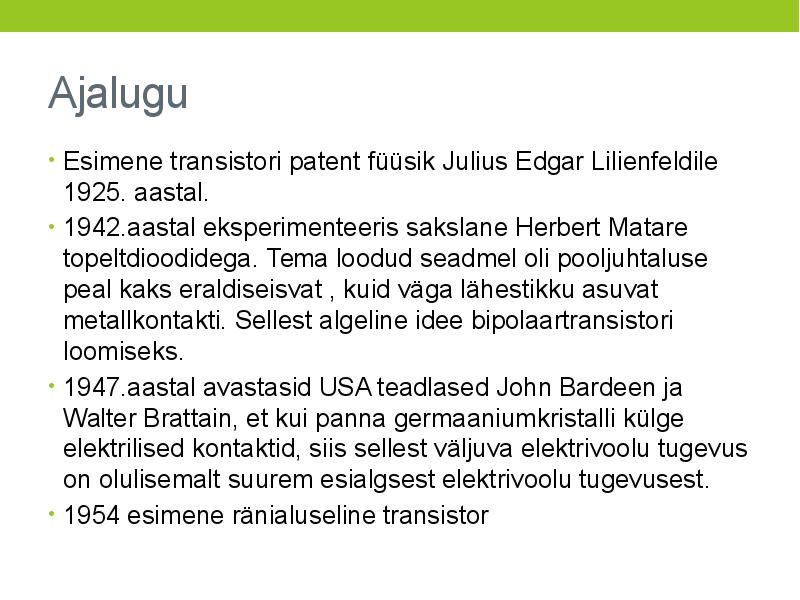

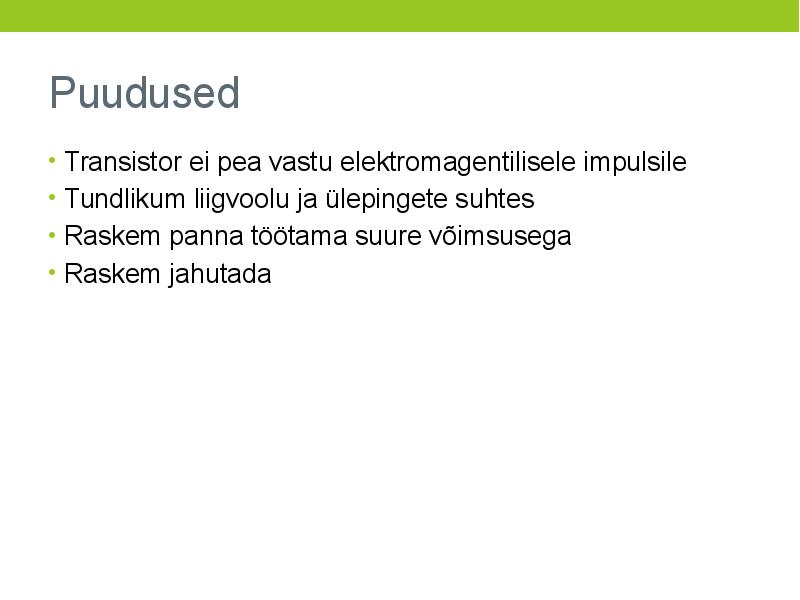

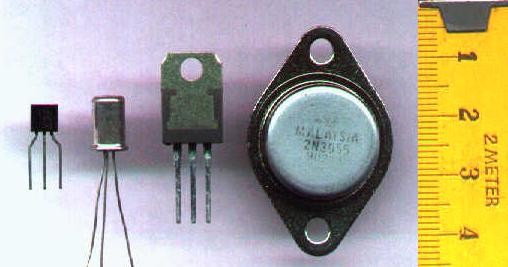

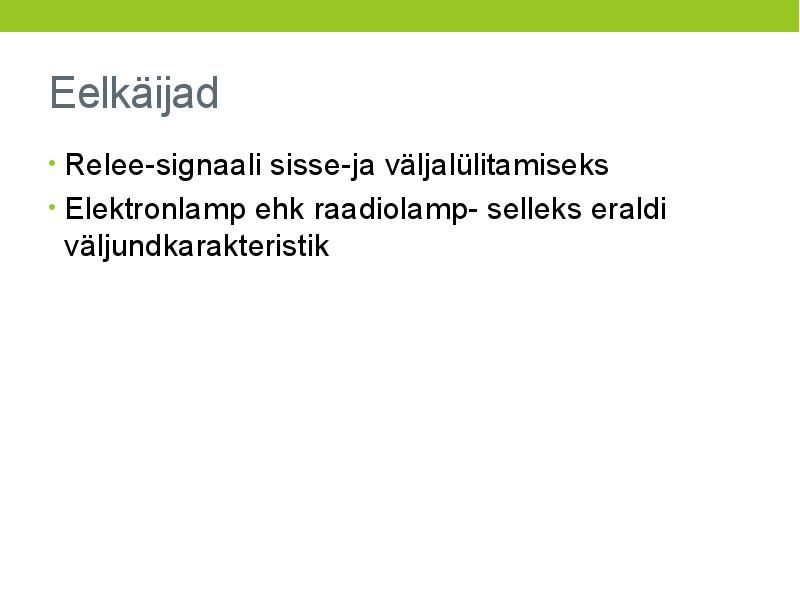

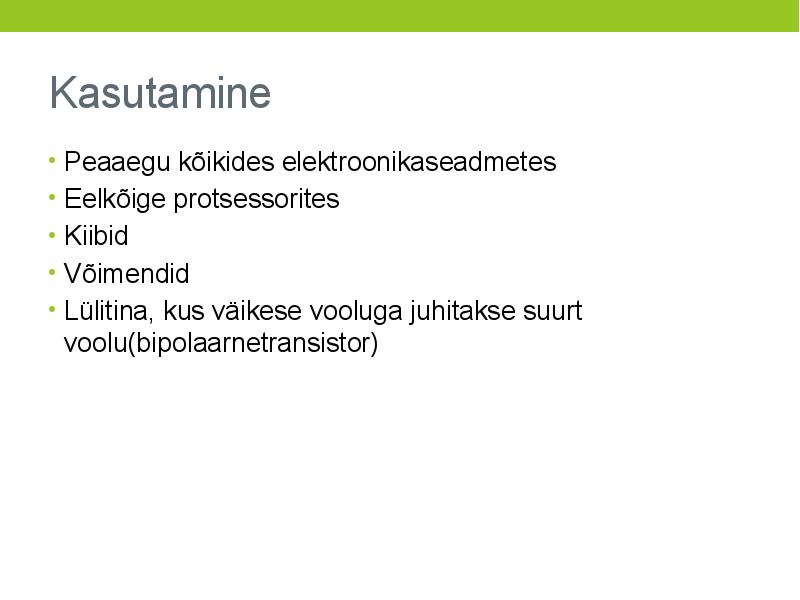

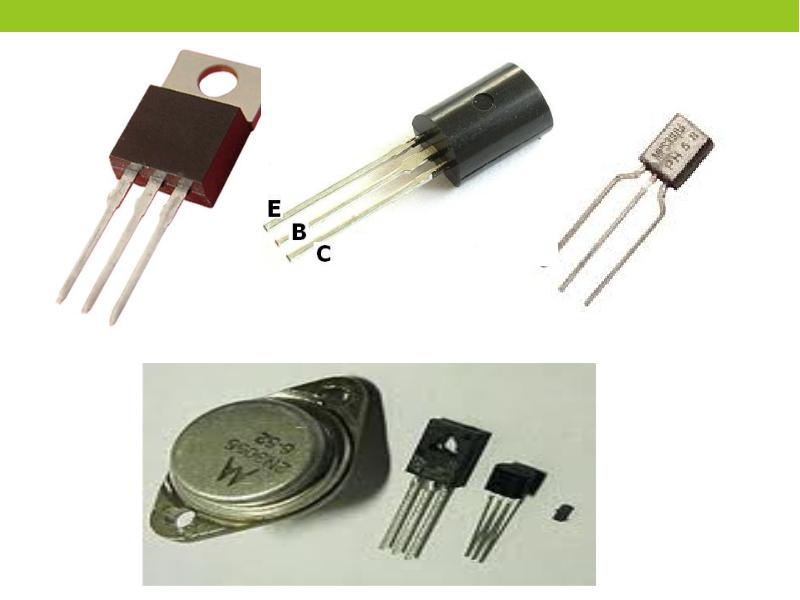

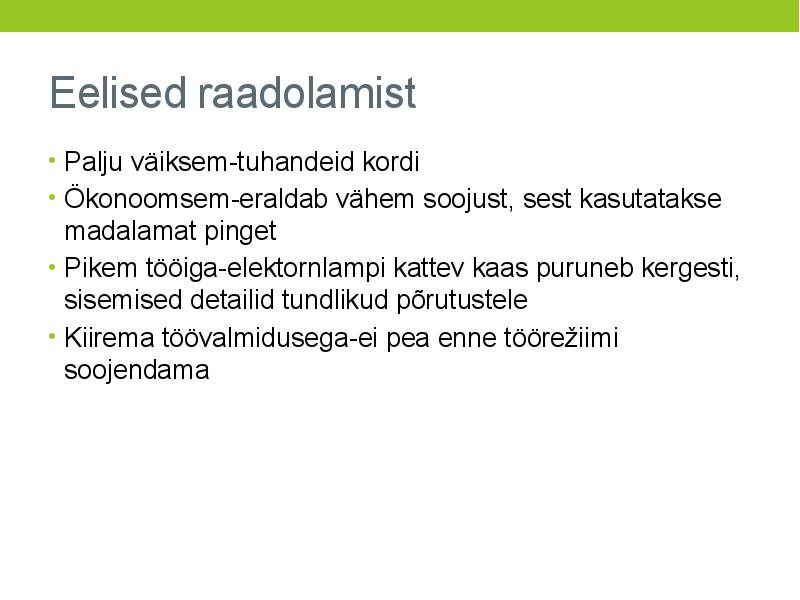

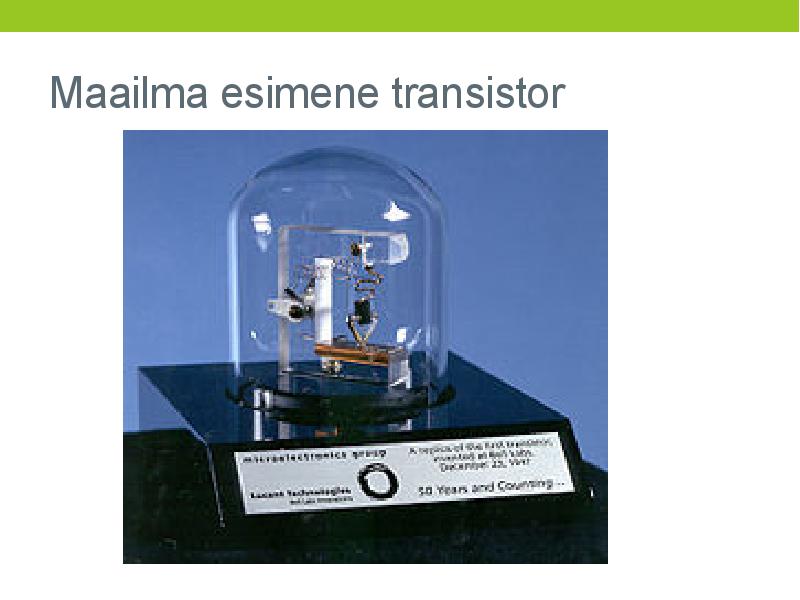

Transistorid Mis on Transistor Transistor on kolme või enama väljaviiguga pooljuhtseadis, mida kasutatakse elektrisignaalide tekitamiseks, võimendamiseks ja muundamiseks. Transistori abil saab ühe elektrisignaali abil juhtida ehk tüürida teist elektrisignaali. Transistorite Erinevus Eristatakse bipolaar- ja unipolaar- e. väljatransistoreid. Enamik transistoreid valmistatakse ränist. Vaid väga kõrgsageduslikud mudelid gallium-arseniidi ja analoogsete materjalide baasil. Bipolaartransistorid Bipolaartransistor on transistor, mis koosneb kolmest auk- ja elektronjuhtivusega kihist ja kahest nendevahelisest pn-siirdest. Bipolaartransistori (tavaliselt germaaniumist või ränist) struktuur võib olla pnp või npn.
Nad on juhitavad kui väljatransid (hea: suur sisendtakistus), koormuse poolelt aga käituvad kui bipolaartransid. Rakendatakse ntx. fotoaparaatides välgu lülitamise juures. Kõik bipolaartransid on kas NPN või PNP tüüpi. Skeemitingmärgil on NPN transi emitteri nool transist väljapoole, PNP puhul aga vastupidi. Tehnoloogilstel põhjustel on NPN transid rohkem levinud (eriti mikroskeemide sees). Tüüp PNP või NPN määrab, mis pidi peavad pinged transistorile minema. NPN transistor tahab emmitterile miinust ja kollektorile plussi. Transi sulgemiseks (et e- >k voolu ei liiguks) peab baasile andma kas sama pinge mis emmitterile või sellest veidi negatiivsema. Avamiseks tuleb baasile anda emmitterist positiivsem pinge. PNP transi puhul on kõik täpselt vastupidi. Pinge tuleb anda muidugi mitte otse,sest siis põleb trans heleda leegiga, vaid eeltakisti kaudu. See tähendabki juhtimist VOOLUGA.
TALLINNA TEHNIKAÜLIKOOL Raadio- ja sidetehnika instituut Laboratoorne töö: TRANSISTORVÕIMENDI ARUANNE Täitjad: Juhendaja: Ivo Müürsepp Töö tehtud: Aruanne esitatud: ............................................ Aruanne tagastatud: ............................................ Aruanne kaitstud: .............................................. ...................................... Töö eesmärk: Tutvumine bipolaartransistoriga. Bipolaartransistori lihtsustatud mudel, transistor võimendina. Skeemi tööreziim, selle arvutamine. Skeemi montaaz makettplaadil, parameetrid ja nende mõõtmine. Töö käik: 1. Koostasime transistorvõimendi (vt joonis 1) skeemi. Joonis 1. Alalisvooluvastusidega transistorvõomendusaste 2. Võimendi toitepingeks E valisime 9 V. 3. Transistori kollektorpinge UK0 valisime 6 V
1. Tsooniteooria järgi põhjendada, miks metallid on head soojusjuhid. Kuna elektronid suudavad soojusliikuvusest omandada piisavalt energiat, et hüpata üle keelutsooni ja muutuda vabaks. 2. Miks on dielektrikud läbipaistvad? Dielektrikud on läbipaistvad, järelikult ei neela valguskvante (metallid ja pooljuhid neelavad) Ei neela valguskvante sest, nähtava footoni energia kvandid on E=1.8- 3.1eV, Elektronide ergastumiseks on vaja 5-10 eV 3. Dielektrikud on läbipaistvad, ei neela valguskvante. Metallid ja pooljuhid neelavad valguskvante seega on läbipaistmatud. Dielektrikutes on keelutsoon lai (5-10eV), soojusenergiast ei piisa juhtivuselektronide tekitamiseks. Tavatemperatuuridel ergastab soojusliikumine pooljuhtides elektrone üle kitsa (1eV) keelutsooni kõrgemasse tsooni juhtivustsooni, jättes valentstsooni auke. Kuna metallides on kõrgeim
6.11.2010 Kõik pooljuhtseadused omavad kihilist struktuuri. n-pooljuht = elektronjuhtivusega pooljuht Doonor- elektrone loovutav lisand p- pooljuht aukjuhtivusega pooljuht Akseptor- lisand, millel on üks väliskihi elektron vähem Pn-siire · Pn-siire on momokristalse pooljuhi kiht, milles toimub üleminek aukjuhtivuselt(p- juhtivuselt) elektronjuhtivusele(n-juhtivusele) · Kristallil on erinevate lisanditega ehk erineva juhtuvusega piirkonnad, et tekiks erinimeliste laengute vastastikmõju · Kahe erineva lisandiga kihi vaheline piir ongi pn-siire. Et laengud tõmbuvad, siis siirde läheduses olevad elektronid täidavad peagi ligemad augud ja laenguta ala siirde ümber laieneb.
Tallinna Tehnikaülikool Elektriajamite ja Jõuelektroonika instituut Üliõpilane: Rait Rääk Teostatud: 14.03.2005 Õpperühm: AAAB41 Kaitstud: Töö nr. 3 OT Bipolaartransistor ühisemitteriga lülituses Töö eesmärk: Töövahendid: Ühisemitteriga lülituses transistori Transistor, toiteallikas, potentsiomeetrid, tunnusjoonte määramine ja ampermeetrid, voltmeetrid. nende kasutamise oskuste arendamine. Skeem Teooria Transistor on kolme väljastusega täielikult tüüritav pooljuhtseadis. Tööpõhimõtte järgi jagatakse nad bipolaartransistorideks (juhtivuses osalevad elektronid ja augud) ja unipolaar ehk väljatransistorideks (jutivuses osalevad elektronid või augud). Järgnevalt vaatleme bipolaartransistori (edaspidi transistor) ehitust ja tööpõhimõtet
AATOMI JA TUUMAFÜÜSIKA 12. KL Mikro ja makro Mikro ja makro1 Mikromaailma all tuleb mõista aine elementaarosakesi ja nendega toimuvaid füüsikalisi protsesse. Vastav füüsikaosa kannab nimetust mikrofüüsika. Teadusharu on tekkinud 20. Sajandil. Eelduseks oli radioaktiivsuse, aatomi ja tuuma avastamine. Põhiliseks uurimismeetodiks on siin kaudne katse. Makromailm on see, mida me oma meeltega vahetult tajume. Selles maailmas kehtib klassikaline füüsika oma seadustega. Alused pärinevad 17. Sajandist. Aatomi ehitus ja kvantfüüsika Aatom sarnaneb Päikesesüsteemile. Seda mudelit kutsutakse ka nn planetaarmudeliks. Mudel võeti kasutusele pärast aatomituuma avastamist 1911.a. Tuuma avastamine põhineb Rutherfordi katsel, mille käigus kiiritati õhukest kullalehte -osakestega. Katse käigus avastati, et osad -osakesed põrkusid plaadilt tagasi. Põrkumine oleks
