Telekommunikatsiooni mõõtesüsteemid IRO0030 Labor 3 aruanne (0)

TALLINNA TEHNIKAÜLIKOOL
Raadio- ja sidetehnika instituut
Õppeaine: Telekommunikatsiooni mõõtesüsteemid IRO0030
Laboratoorne töö: Ostsilloskoop ja signaaligeneraator
Aruanne
Täitjad:
Esitajad: allkiri ..........................
allkiri..........................
allkiri..........................
Juhendaja:
Töö sooritatud : 2009
Aruanne esitatud: 2009
Aruanne tagastatud: ………..2009
Aruanne kaitstud: ………….2009
Juhendaja allkiri.............................
Töö eesmärk:
1. Õppida kasutama signaaligeneraatorit mitmesuguse kujuga signaalide tekitamiseks:

• perioodilised moduleerimata signaalid

• moduleeritud signaalid

• impulsssignaalid

• erikujulised signaalid


2. Õppida kasutama numbrilist ostsillograafi signaali vaatlemiseks ja tema parameetrite määramiseks.
Kasutatud seadmed:
1) signaaligeneraator HP33120A
2) ostsillograaf HP54602
Töö käik:
1. Genereerisime siinussignaali:
– sagedus 2 kHz
– pinge 1,5 Vrms
Määrasime ostsillograafi ekraanilt kursoreid kasutades:
Uamp = 4,250 V
f = 2,0 kHz
T = 500 μs
2. Genereerisime ristküliksignaali:
– sagedus 500 Hz
– pinge 0,85 Vpp
– täitetegur 30% (harvendus)
Mõõtsime:
Uamp = 828,1 mV
fkordus = 500 Hz
tnelinurk = 600 μs
3. Genereerisime sagedusnihkesignaali ( frequency shift keying – FSK):
– pinge 400 mVrms
– põhisagedus 400 Hz
– sageduse nihe 1000 Hz
– nihete sagedus 60 Hz
Mõõtsime:
f1 = 400 Hz
f2 = 1 kHz
fhüpe = 17,00 ms
4. Genereerisime purskesignaali ( Burst ):
– purske täitesignaaliks valisime ristküliksignaali
– pinge 1,2 Vpp
– täitesignaali sagedus 1800 Hz
– täitesignaali perioodide arv purskes 5
– pursete sagedus 120 Hz
Mõõtsime:
Uamp = 1,172 V
Ttäite = 550 μs
tpurse = 2,360 ms
5. Genereerisime siinuselise kõigusagedussignaali (Sweep):
– sageduse muutus piirides 1600 Hz... 3600 Hz
– sageduse muutumise periood 240 ms
– lineaarne sageduse muutumine
6. Genereerisime sinx /x-tüüpi signaali:
– signaali sagedus 600 Hz ja pinge 0,75 Vrms

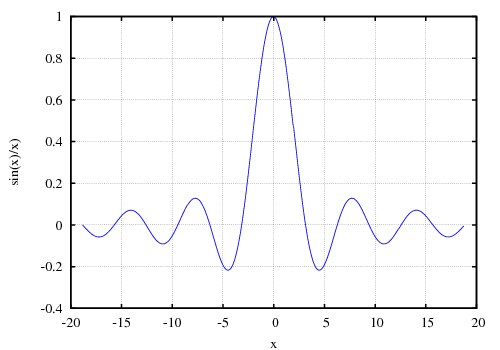

Joonis 1. Perioodilise sinx/x-tüüpi signaali skemaatiline joonis.
7. Andsime ostsillograafi sisendisse ristkülikimpulsid sagedusega 30 Hz ja pingega 250 mVrms. Mõõtsime impulsi esikülje ja tagakülje kestused:
tesikülg = 4,800 ns
ttagakülg = 4,550 ns
Teoreetiliselt võib esi- ja tagakülje pikkus olla kuni tf =1/(3fmax)
tf = 1/(3*30) = 11 ms
8. Genereerisime amplituudmoduleeritud (AM) siinussignaali:
– pinge 1 Vrms
– kandesagedus 3 kHz
– moduleeriva kolmnurksignaali sagedus 100 Hz
– modulatsiooniindeks 80%
Kontrollisime modulatsiooniindeksi väärtust. Selleks mõõtsime lõigud A ja B ostsillograafi ekraanilt kursorite abil, milledeks saime :
A = 4,937 V
B = 0,719 V
Leiame modulatsiooniindeksi m kasutades valemit m = , milleks saime
m = = 0,7458 ≈ 75%, mis langeb peaaegu kokku kasutatud väärtusega.
9. Genereerisime sagedusmoduleeritud (FM) siinussignaali:
– kandesignaali pinge 0,85 Vpp
– kandesagedus 3,5 kHz
– moduleeriv signaal kolmnurkpinge
– deviatsioon 40 Hz
– moduleeriva signaali sagedus 75 Hz
Töö tulemuste selgitus ja kriitiline hinnang
Antud töös nägime, et ostsilloskoop andis ootuspäraseid tulemusi kui tegemist oli signaalide sageduste mõõtmistega. Kõrgematel sagedustel lugesime samu väärtusi välja kui signaaligeneraatorilt oli sisestatud . Ainult mõnekümne hertsiliste võnkumiste puhul tekkisid mõne hertsilised erinevused. Signaali amplituudide mõõtmisel ei ühtinud tulemid sellega, mida signaaligeneraator genereerima pidi. Üheks põhjuseks saab tuua selle, et ostsilloskoobilt toimus pingete mõõtmine kasutades kursoreid ning loomulikult omab ostsilloskoop mõõtemääramatust. Ostsilloskoop on signaalide visualiseerimiseks suurepärane vahend, aga täppismõõtmiste jaoks antud seade väga hästi ei sobi (eeldame, et signaaligeneraatoris tekkiv viga on palju kordi väiksem ostsilloskoobi omast).
