TALLINNA TEHNIKAÜLIKOOL

Raadio- ja sidetehnika instituut
Laboratoorse töö nr. 2. PC OSTSILLOSKOOP
ARUANNE
Täitjad
Juhendaja Ivo Müürsepp
Töö tehtud 20.02.2012
Aruanne esitatud
Aruanne tagastatud
Aruanne kaitstud
………………………………..
(juhendaja allkiri )

Sinc signaali kuju ja spekter .

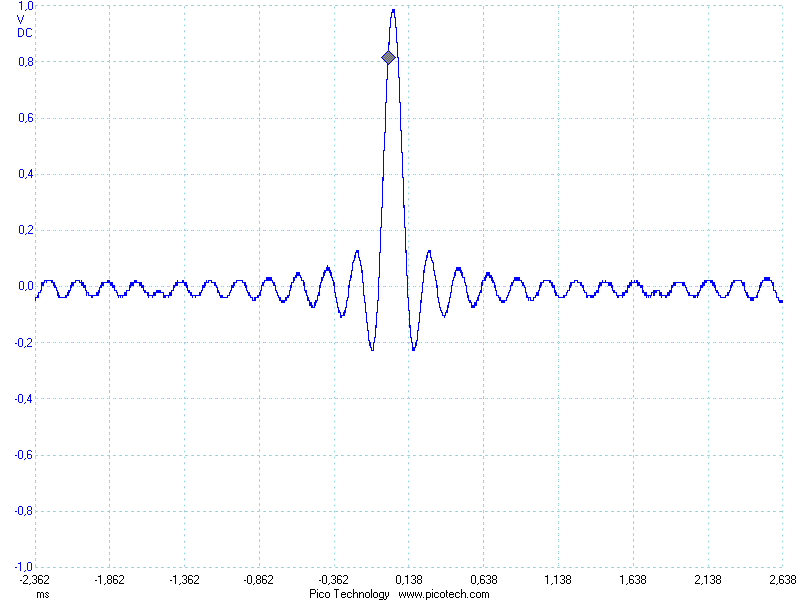

Joonis 1: Sinc signaali kuju 17 perioodi ulatuses.

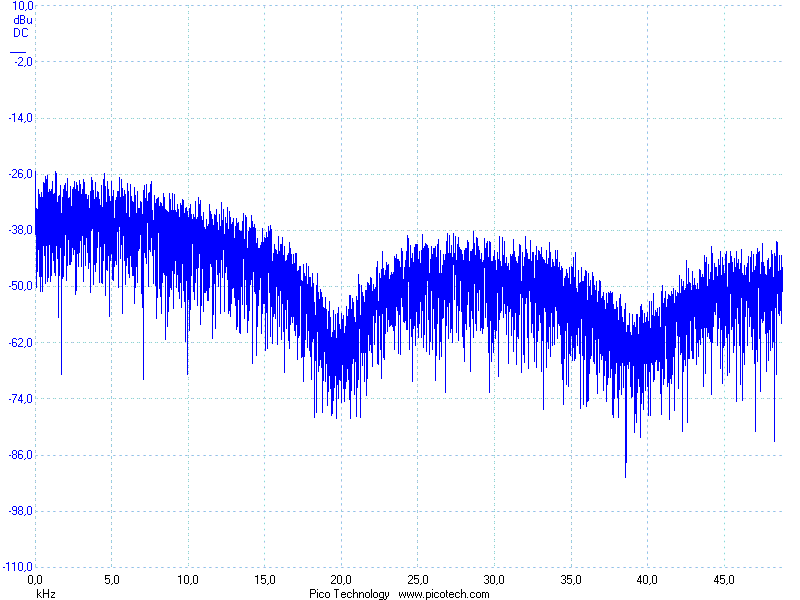

Joonis 2: Sinc signaali spekter .

Valge müra ajaline kuju ja spekter.

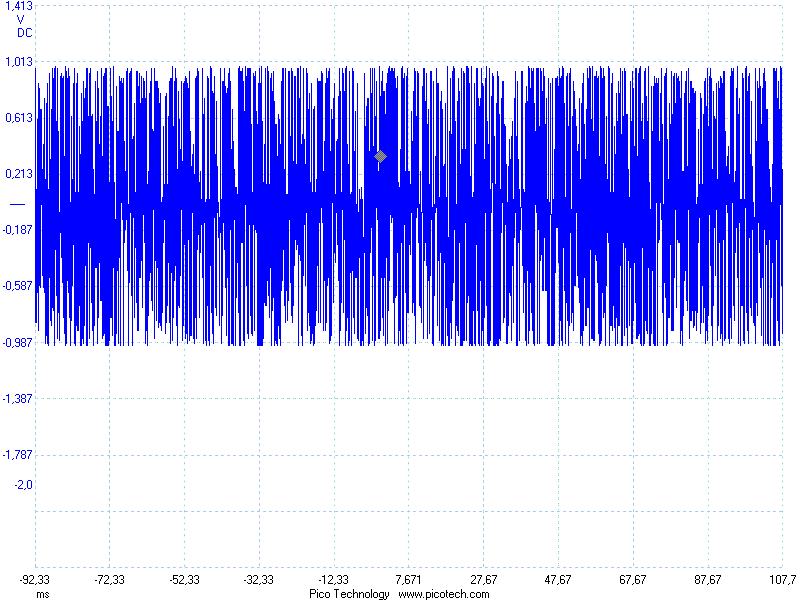

Joonis 3: Valge müra ajaline kuju.
Joonis 4: Valge müra spekter.

Mõõteobjekti sageduskarakteristik ja käänupunktide kalde tõus.

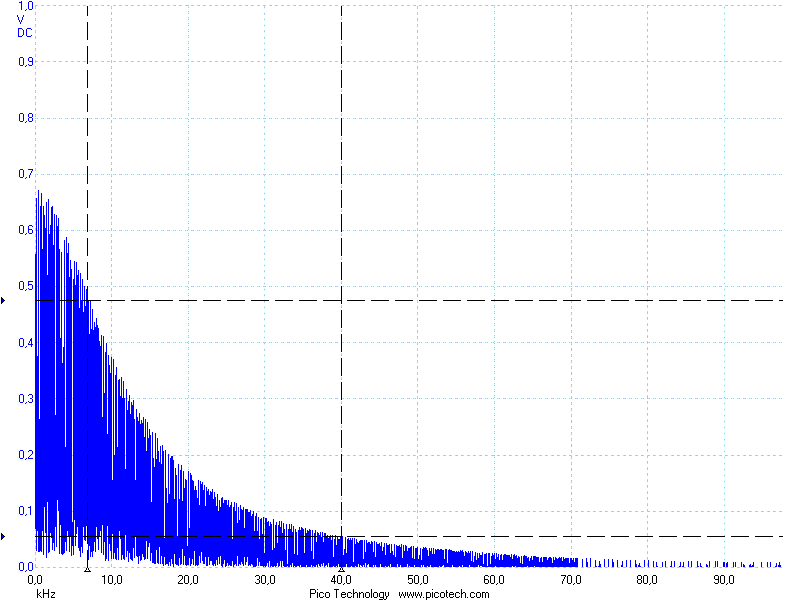

Joonis 5: Mõõteobjekti saguduskarakteristik.
Käänupunkti tõusu leidmiseks mõõdame ära käänupunktid:

f=6,86 kHz
U=473,0 mV

f=20 kHz
U=170 mV

f=40 kHz
U=56,0 mV
Tõus k1=>
Tõus k2=>
Kokkuvõte
Töös tutvusime erinevate signaali tekitamise võimalustega, ning signaali genereerimist ja mõõtmist PC ostsilloskoobiga.Töös uurisime lähemalt Sinc signaali ja tema spektrit, valget müra ja tema spektrit. Tööst saime teada et sweep funktsiooni kasutatakse sagedusala uurimiseks.
PC ostsilloskoop annab meile paremad võimalused signaali analüüsimiseks kui tavaline ostsilloskoop, kuna kõik tegevused on meil hiirekliki kaugusel. Lisaks on hea resulotsiooniga arvutiekraanilt parem lugemeid vaadata. Samuti on PC ostsilloskoop mõõtmetelt kompaksem kui tavaline ostsilloskoop.
Näeme, et valge müra on ühtlaselt jaotunud kõigil sagedustel . Sinc signaali kuju vastas varasematele teadmistele matemaatika vallas ning kinnitust sai, et tema spekter on perioodiline.
