SISSEJUHATUS DIGITAALTEHNIKASSE
Laboratoorne töö nr 3
Summeerimine

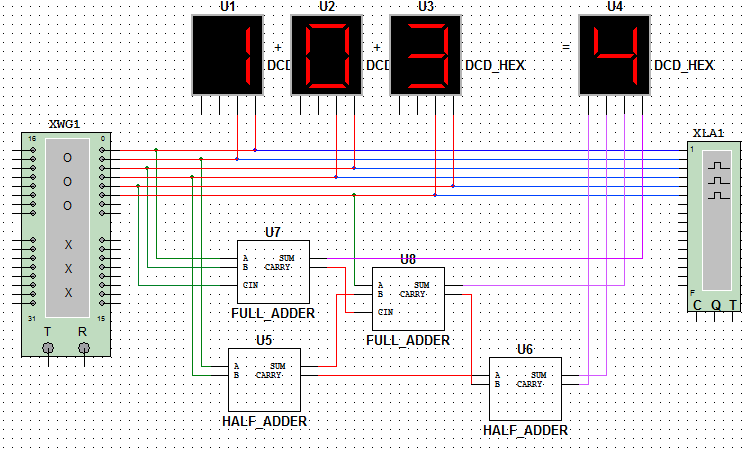

Ülesanne: Koostada Multisim tarkvaraga jadaülekandega kahendsummaator kolme kahejärgulise (kahe kahendkohaga) kahendarvu liitmiseks kasutades nii pool- kui ka täissummaatoreid.
