TALLINNA TEHNIKAÜLIKOOL
SOOJUSTEHNIKA INSTITUUT
Praktiline töö aines Soojustehnika
Töö nr. 7
SILINDRILISE KIHI SOOJUSJUHTIVUSTEGURI MÄÄRAMINE
Üliõpilane:
Matrikkel
Rühm:
Üliõpilane:
Matrikkel
Rühm:
Üliõpilane:
Matrikkel
Rühm:
Õppejõud:
Töö tehtud:
Aruanne esitatud:
Aruanne vastu võetud:

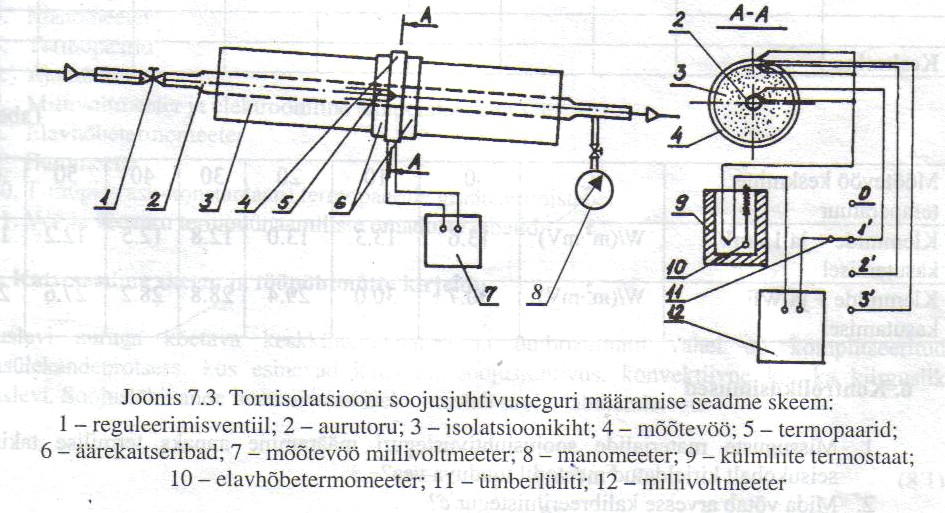

Katseseadme skeem
1. Töö eesmärk
oli määrata Schmidti soojusvoomõõturiga silindrilise isolatsioonikihiga kaetud aurutoru soojuskadu ja arvutada selle põhjal silindrilise kihi materjali soojusjuhtivustegur λ.
2. Töö käik:
Katse vältel hoidsime torus auru rõhku ventiiliga reguleerides 10 Pa juures konstantsena. Katse vältel lugesime 10-minutiliste vaheaegadega soojusvoomõõturi näitu, termopaaride termopinged ja ka nende külmliite temperatuuri. Temperatuure mõõtsime kuni termiliselt statsionaarse olukorra saabumiseni. Lisaks määrasime mõõtevöö keskpinna diameetri dk.
3. Katseandmete töötlemine:
Mõõtmistulemused koondasime tabelisse 7.1. Temperatuurid leidsime gradueerimistabelist, arvestades külmliite temperatuuri parandit.
Tabel 7.1
Tabel 7.1
τ
E
Isolatsiooni all
Mõõtevöö all
Mõõtevöö peal
Termopaaride
t1
t2
t3
külmliide
min
mV
mV
oC
mV
oC
mV
oC
oC
mV
10
8,9
3,300
102
0,552
41
0,437
38
28
1,114
10
8,9
3,280
102
0,553
41
0,441
38
28
1,114
10
9
3,270
102
0,555
41
0,438
38
28
1,114
10
9,05
3,270
102
0,559
41
0,439
38
28
1,114
Keskmine
8,963
3,28
102
0,555
41
0,439
38
28
1,114
B= 776 mmHg
Tabel 7.2
d1= 83 mm
d2= 205 mm
δ0= 6 mm
c= 12,77 W/(m2*mV)
Soojusjuhtivusteguri arvutamine:
W/(m*K)
λ=12,66*(0,205+0,006)*8,963*ln(0,205/0,083)/2*(102-41)=0,196 W/(m*K)
Soojuskadu jooksva meetri kohta:
q1=cπ(d2-δ0)*E W/m
q1=12,77*3,14*(0,205+0,006)*8,963=75,833 W/m
4. Järeldus: Soojuskadu jooksva meetri kohta on arvutuste põhjal 75,833 W/m ja silindrilise kihi materjali soojusjuhtivustegur λ on 0,196 W/(m*K)
