Tallinna Tehnikaülikool
Soojustehnika instituut
Praktilised tööd aines
Töö nr. 7
Töö nimetus: Silindrilise kihi soojusjuhtivusteguri määramine
Üliõpilane:
Matr. nr.
Rühm:
Õppejõud:
Töö tehtud: 18.09.2009
Aruanne esitatud: 16.10.2009
Aruanne vastu võetud:
Tallinn 2009

Töö eesmärk

Määrata Schmidti soojusmõõturiga silindrilise isolatsioonikihiga kaetud aurutoru soojuskadu ja arvutada selle põhjal isolatsiooni soojusjuhtivustegur λ.
Töös kasutatud mõõteriistad ja seadmed

Soojusisolatsiooniga kaetud aurutoru

Manomeeter

Termopaarid

Schmidti soojusvoomõõtur

Termopaaride ümberlüliti

Millivoltmeeter

Elavhõbedatermomeeter

Termopaaride gradueerimistabel

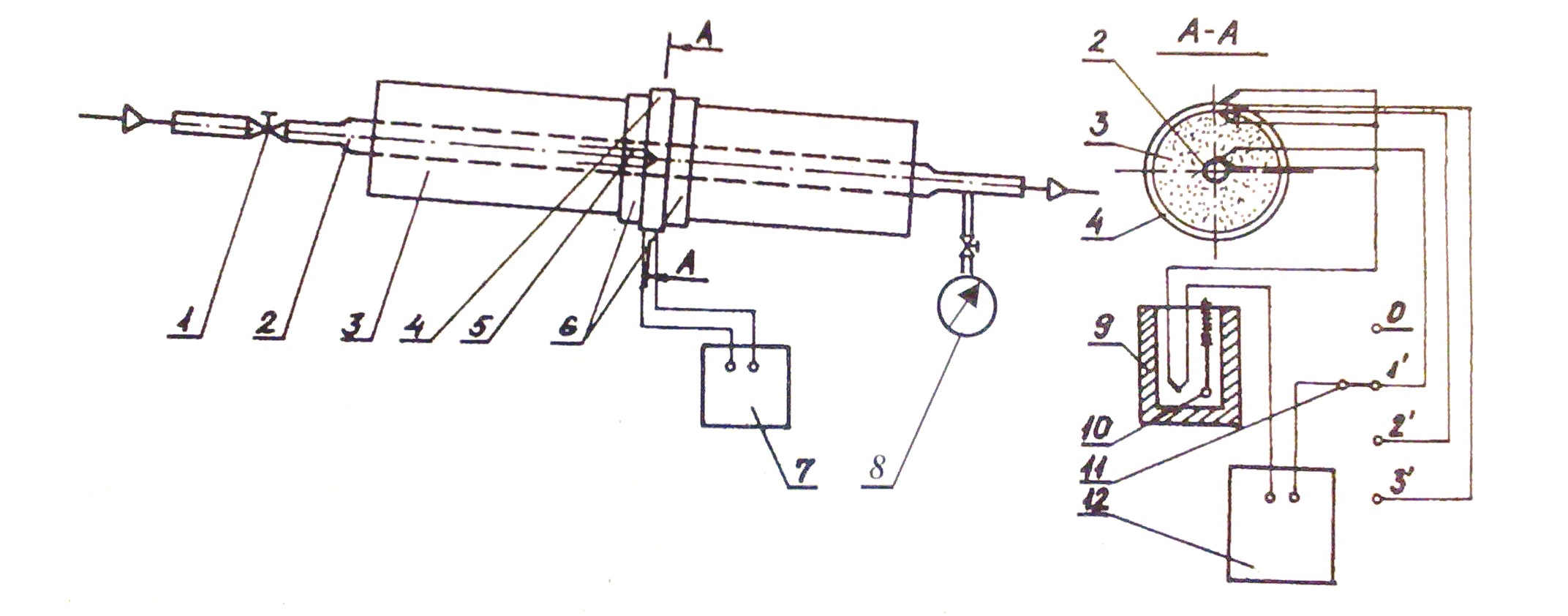

Katseseadme ja töö põhimõtte lühike kirjeldus.
1 - reguleerimisventiil
2 - aurutoru
3 - isolatsioonikiht
4 - mõõtevöö
5 - termopaarid
6 - äärekaitseribad
7 – mõõtevöö millivoltmeeter
8 - manomeeter
9 – külmliite termostaat
10 - elavhõbetermomeeter
11 - ümberlüliti
12 - millivoltmeeter
Materjalide soojusjuhtivusteguri määramiseks ja isolatsiooni soojuskadude määramiseks kasutatakse Schmidti soojusvoomõõturit. See seade töötab vastavalt täiendava kihi printsiibile. Soojusvoomääramiseks läbi seina asetatakse sellele tuntud soojusjuhtivusteguriga ja paksusega abimaterjali kiht, mis tingib soojusvoo mõõtmisel teatud vea, kuid seda viga on võimalik leida. Termiliselt statsionaarses olukorras läbib mõlemat kihti üks ja sama soojusvoog. Suur termopaaride arv kummivöökujulises mõõturis annavad ka väikeste temperatuurivahede korral mõõdetava pinge. Kui mõõta täiendavad temperatuurid, saame määrata põhiseina soojusjuhtivusteguri. Schmidti soojusvoomõõtur on valmistatud kummivööna, mille paksus on 6mm.
Töö käik
Katse vältel oli auru rõhk torus konstantne , ligikaudu 10 kPa. Katse vältel lugesime viieminutiliste vahedega soojusvoomõõturi näidud, termopaaride termopinged ja nende külmliite temperatuuri. Katse kestus oli 15 minutit.
Katsetulemused ja arvutused.
Katsetulemused ja arvutustulemused on tabeli kujul esitatud järgmisel lehel.
Tabel 1.1
Aeg min.
Soojus-voo mõõturi näit
Temperatuurid
Isolatsiooni all t1
Mõõtevöö all t2
Mõõtevöö peal t3
Termopaari vabades otstes

mV
mV
°C
mV
°C
mV
°C
°C
mV
1
2
3
4
5
6
7
8
9
10
0
7,8
3,386
101,3
0,498
36,1
0,374
33,1
24
0,951
5
7,9
3,407
102,6
0,509
36,4
0,385
34,4
25
0,992
10
8,1
3,397
101,5
0,525
36,3
0,398
33,7
24
0,951
15
8,2
3,406
100,9
0,528
35,9
0,402
32,8
23
0,911
Keskmine
8
3,399
101,6
0,515
36,18
0,39
33,5
24
0,951
Tabel 1.2
Aeg min.
Parandid
Isolatsiooni all t1
Mõõtevöö all t2
Mõõtevöö peal t3

mV
°C
mV
°C
mV
°C
0
4,337
101,3
1,449
36,1
33,1
36,6
5
4,399
102,6
1,501
36,4
34,4
37,8
10
4,348
101,5
1,476
36,3
33,7
37,8
15
4,317
100,9
1,439
35,9
32,8
37,8
Keskmine
4,350
101,6
1,466
36,2
33,5
37,5
d1 = 83 mm = 0,083 m
d2 = 205 mm = 0,205 m
c = 12,5 W/(m2·mv)
δ0 = 6 mm = 0,006 m
Järeldus : Isolatsioonimaterjalina kasutatud asbesti ning diatomiidi segu soojusjuhtivustegur antud temperatuuril on ligikaudu 0,15 W/mK
