Labor 7 (2)

TALLINNA TEHNIKAÜLIKOOL
SOOJUSTEHNIKA INSTITUUT
Praktilised tööd aines Soojustehnika
Töö nr. 7
SILINDRILISE KIHI SOOJUSJUHTIVUSTEGURI MÄÄRAMINE
Üliõpilane: Kaisa Kaasik
Matrikkel 050841
Rühm: AAVB
Üliõpilane: Martin Külm
Matrikkel 031252
Rühm: AAVB
Üliõpilane:
Matrikkel
Rühm:
Õppejõud: Heli Lootus
Töö tehtud: 02.09.2009
Aruanne esitatud: 25.11.2009
Aruanne vastu võetud:

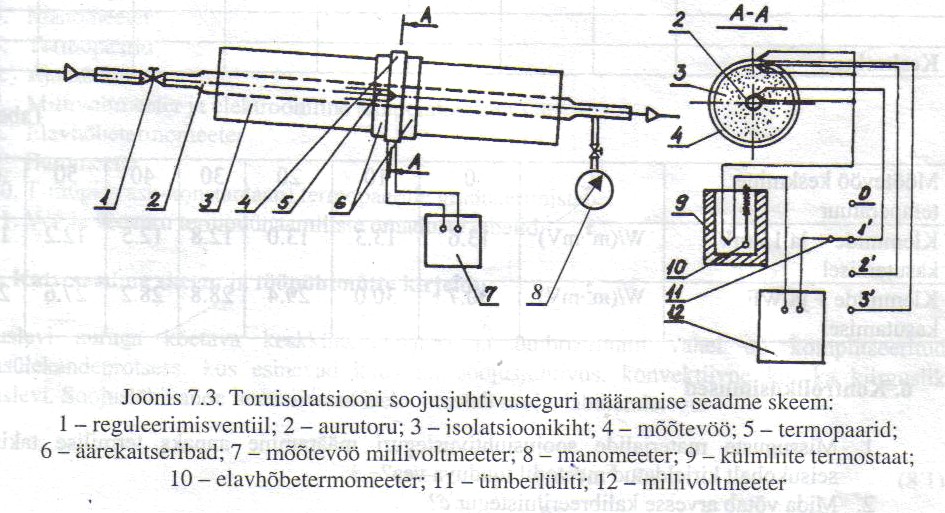

Katseseadme skeem
Tallinn 2009
1. Töö eesmärk
oli määrata Schmidti soojusvoomõõturiga silindrilise isolatsioonikihiga kaetud aurutoru soojuskadu ja arvutada selle põhjal silindrilise kihi materjali soojusjuhtivustegur λ.
2. Töö käik:
Katse vältel hoidsime torus auru rõhku ventiiliga reguleerides 10 Pa juures konstantsena. Katse vältel lugesime 10-minutiliste vaheaegadega soojusvoomõõturi näitu, termopaaride termopinged ja ka nende külmliite temperatuuri. Temperatuure mõõtsime kuni termiliselt statsionaarse olukorra saabumiseni. Lisaks määrasime mõõtevöö keskpinna diameetri dk.
3. Katseandmete töötlemine:
Mõõtmistulemused koondasime tabelisse 7.1. Temperatuurid leidsime gradueerimistabelist, arvestades külmliite temperatuuri parandit.
Tabel 7.1
B= 761 mmHg
Tabel 7.2
d1= 83 mm
d2= 205 mm
δ0= 6 mm
c= 12,66 W/(m2*mV)
Soojusjuhtivusteguri arvutamine:
W/(m*K)
λ=12,66*(0,205+0,006)*9,5*ln(0,205/0,083)/2*(102,225-29,35)=0,155 W/(m*K)
Soojuskadu jooksva meetri kohta:
q1=cπ(d2-δ0)*E W/m
q1=12,66*3,14*(0,205+0,006)*9,5=79,724 W/m
4. Järeldus:
